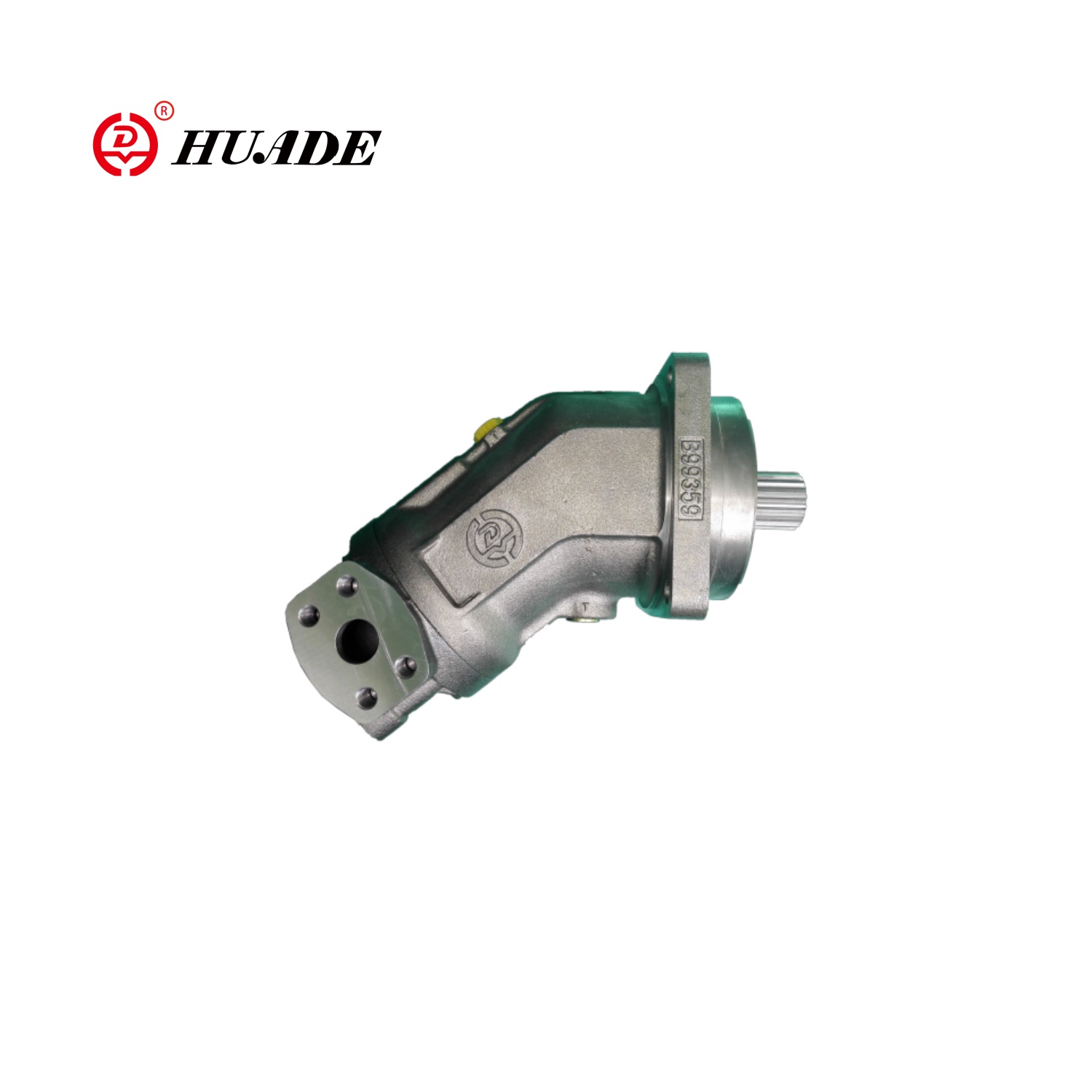

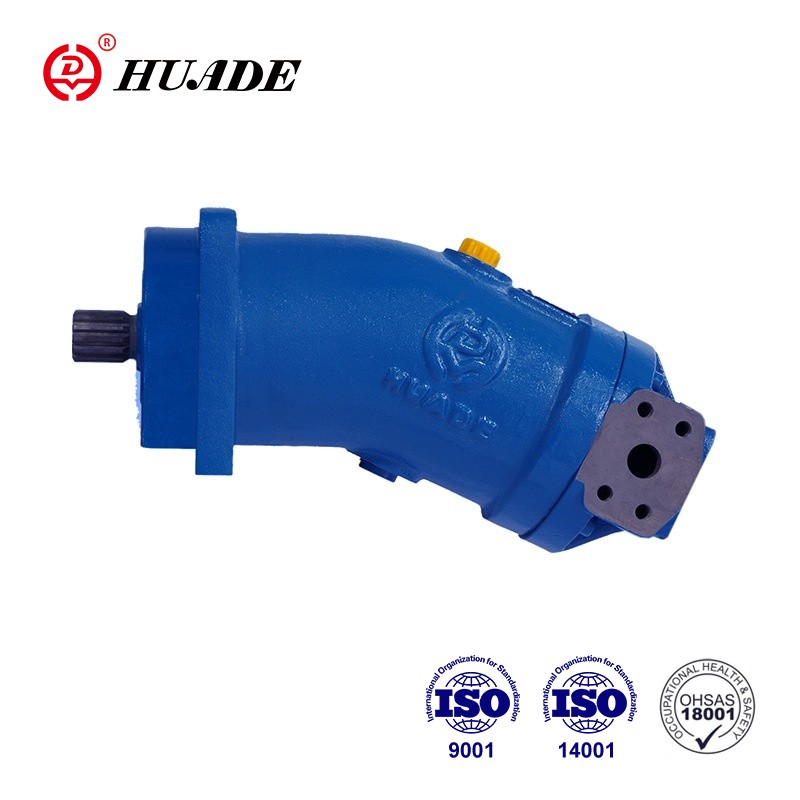

Aksialni batni fiksni motor A2FM

Aksialni batni fiksni motor A2FM ima izjemno visoko prilagodljivost in fleksibilnost. Primeren je tako za aplikacije odprtega kot zaprtega kroga. Motor ima značilnosti kompaktne zasnove, visoke splošne učinkovitosti ter ekonomične in praktične uporabe.

Parameter izdelka aksialno batnega fiksnega motorja A2FM

■Tesnilo osi…Dovoljena tlačna obremenitev

☑Na življenjsko dobo tesnila gredi vplivata hitrost aksialne batne enote in izpustni tlak ohišja (tlak ohišja).

☑Pri normalni delovni temperaturi ne smete trajno preseči srednjega diferenčnega tlaka 2 bara med ohišjem in tlakom okolice.

☑ Za višji diferenčni tlak pri zmanjšani hitrosti glejte diagram. Dovoljeni so trenutni skoki tlaka (t < 0,1 s) do 10 barov. Življenjska doba tesnila osi se zmanjšuje s povečanjem pogostosti tlačnih skokov.

☑Tlak v ohišju mora biti enak ali višji od tlaka okolice.

■Temperaturno območje

☑Tesnilo gredi FKM se lahko uporablja za temperature odtoka ohišja od -25 °C do +115 °C

☑Za primere uporabe pod -25 °C je potrebno NBR tesnilo osi (dovoljeno temperaturno območje -40 °C do +90 °C). Ob naročilu navedite NBR tesnilo gredi z navadnim besedilom. Kontaktirajte nas.

■Smer toka

■ Razpon hitrosti

☑ Ni omejitve minimalne hitrosti nmin. Če se zahteva enakomernost gibanja, hitrost nmin ne sme biti manjša od 50 vrt/min. Za največjo hitrost glejte tabelo vrednosti.

■ Ležaj z dolgo življenjsko dobo

☑ Velikosti 250～500

☑ Za dolgo življenjsko dobo in uporabo s HF hidravličnimi tekočinami. Identične zunanje mere kot motor s standardnimi ležaji. Možna je naknadna predelava v ležaje z dolgo življenjsko dobo.

☑Priporočljivo je izpiranje ležajev in ohišja skozi odprtino U.

■Pretok izpiranja ... Priporočeno

Pristanišča	Pristanišče za	Diagram
A,B T	Delovno pristanišče Odtočna odprtina

Lastnosti izdelka in uporaba aksialno batnega fiksnega motorja A2FM

Lastnosti:

Motor HD-A2FM  Velikosti 5~500  Serija 6

Nazivni tlak 400 bar/Maksimalni tlak 450 bar

▶ Fiksni motor z aksialno stožčasto rotacijsko skupino batov z ukrivljeno osjo, za

hidrostatični pogoni v odprtih in zaprtih tokokrogih

▶ Za uporabo v mobilnih in stacionarnih aplikacijah je izhodna hitrost

odvisno od pretoka črpalke in prostornine motorja.

▶ Fino graduirane velikosti omogočajo daljnosežno prilagajanje ohišju pogona

▶ Visoka gostota moči, Majhne dimenzije, Visoka skupna učinkovitost, Dobre zagonske lastnosti, Ekonomičen dizajn, Enodelni stožčasti bat z batnimi obročki za tesnjenje.

Uporaba:

A2FM aksialni batni motor s fiksno prostornino se pogosto uporablja v mobilnih strojih in različnih industrijskih priložnostih, kot so bagri, žerjavi, nakladalci, valji, mešalniki betona in drugi težki stroji in oprema, pa tudi v metalurgiji, rudarstvu, naftni, kemični industriji in drugih industrijskih področjih.
