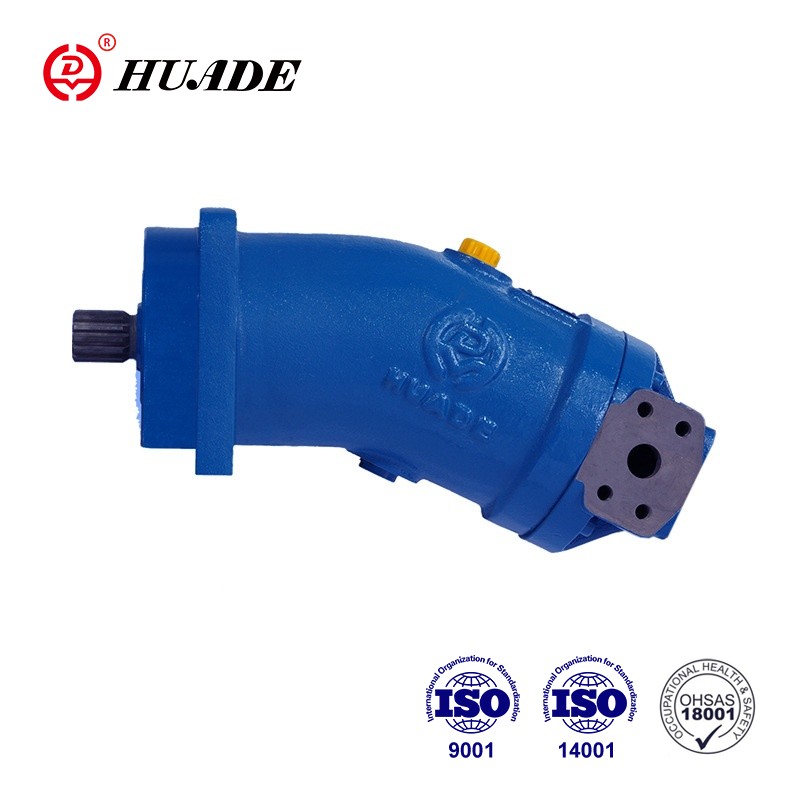

Aksialni batni fiksni motor A2FE serije 6

Batni motor s fiksno prostornino A2FE serije 6 ima pomembno vlogo v industrijskih strojih. Zaradi visoke hitrosti, velikega izhodnega navora in razmerja med močjo in težo ter visoke splošne učinkovitosti je idealna izbira za številne industrijske naprave. Zaradi vrhunske in stabilne delovne zmogljivosti motorja A2FE je prednostni vir energije v številnih industrijskih napravah in strojih.

 Parameter izdelka za aksialni batni fiksni motor A2FE serije 6

■Tesnilo osi…Dovoljena tlačna obremenitev

☑Na življenjsko dobo tesnila gredi vplivata hitrost aksialne batne enote in izpustni tlak ohišja (tlak ohišja).

☑Pri normalni delovni temperaturi ne smete trajno preseči srednjega diferenčnega tlaka 2 bara med ohišjem in tlakom okolice.

☑Za višji diferenčni tlak pri zmanjšani hitrosti glejte diagram.

Dovoljeni so trenutni skoki tlaka (t < 0,1 s) do 10 barov. Življenjska doba tesnila osi se zmanjšuje s povečanjem pogostosti tlačnih skokov.

☑Tlak v ohišju mora biti enak ali višji od zunanjega

■Smer toka

■ Razpon hitrosti

☑ Ni omejitve minimalne hitrosti nmin. Če se zahteva enakomernost gibanja, hitrost nmin ne sme biti manjša od 50 vrt/min. Za največjo hitrost glejte tabelo vrednosti.

■ Ležaj z dolgo življenjsko dobo

☑ Velikosti 250,355

☑ Za dolgo življenjsko dobo in uporabo s HF hidravličnimi tekočinami. Identične zunanje mere kot motor s standardnimi ležaji. Možna je naknadna predelava v ležaje z dolgo življenjsko dobo.

☑Priporočljivo je izpiranje ležajev in ohišja skozi odprtino U.

■Pristanišča

Pristanišča	Pristanišče za	Diagram
A,B T	Delovno pristanišče Odtočna odprtina

Lastnosti izdelka in uporaba aksialno batnega fiksnega motorja A2FE serije 6

Lastnosti:

Motor HD-A2FE velikosti 28~355 serija 6

Nazivni tlak 400 barov Maksimalni tlak 450 barov

■ Fiksni vtični motor z aksialno stožčasto rotacijsko skupino batov z ukrivljeno osjo

izvedba, za hidrostatične pogone v odprtih in zaprtih tokokrogih.

■ Daljnosežna integracija v mehanski menjalnik zaradi vgradne vgradnje

prirobnica, ki se nahaja na sredini ohišja (izjemno prihrani prostor

gradbeništvo)

■ Majhne dimenzije, visoka skupna učinkovitost, popolna enota, že sestavljena in

preizkušeno,Enostaven za namestitev,enostavno priključite na mehanski menjalnik,Št

specifikacije konfiguracije, ki jih je treba upoštevati pri namestitvi

Uporaba:

A2FE aksialni batni motor s fiksno prostornino z ukrivljeno osjo se lahko uporablja v gradbenih strojih, hidravličnih črpalnih postajah, vrtalnih napravah, peskalnih strojih, opremi za izdelavo papirja, cestnih strojih in drugi opremi za zagotavljanje stabilne in zanesljive električne podpore za delovanje te opreme.
