Ko delate s hidravličnimi sistemi, je vzdrževanje toka tekočine v pravi smeri pomembnejše, kot si morda mislite. Sendvič plošča protipovratnega ventila Z1S podjetja Bosch Rexroth naredi natanko to – omogoča, da tekočina prehaja v eno smer, hkrati pa ji preprečuje, da bi se vrnila nazaj. To preprosto delo je ključnega pomena pri vsem, od tovarniških strojev do gradbene opreme.
Po čem je sendvič plošča povratnega ventila Z1S drugačna
Sendvič plošča povratnega ventila Z1S je dobila ime po načinu namestitve. Namesto povezave s cevmi in priključki sedi med drugimi komponentami kot sendvič plast. Ta oblika prihrani prostor in zmanjša število priključnih točk, kjer bi lahko prišlo do puščanja. Ventil uporablja vzmetni loputni mehanizem, ki se tesno zapre proti povratnemu toku in doseže skoraj ničelno puščanje, tudi ko tlak doseže 350 barov.
Zasnova sendvič plošče povratnega ventila dobro deluje v tesnih prostorih. Proizvajalci strojev pogosto zložijo več enot Z1S navpično v hidravlične razdelilnike in ustvarijo kompleksna krmilna vezja brez dodajanja obsežnih zunanjih cevovodov. Ta modularni pristop sledi standardom ISO 4401, kar pomeni, da sendvič plošča povratnega ventila Z1S ustreza komponentam različnih proizvajalcev.
Kako deluje sendvič plošča povratnega ventila Z1S
Znotraj vsake sendvič plošče protipovratnega ventila Z1S je loputa - običajno izdelana iz visoko zmogljive plastike -, ki jo vzmet drži ob svojem sedežu. Ko tlak tekočine iz smeri naprej doseže prag tlaka pokanja, se loputa dvigne in tekočina steče skozi. V trenutku, ko tlak pade ali se obrne, vzmet potisne loputo nazaj navzdol in zapre prehod.
Serija Z1S ponuja različne tlake razpok: možnosti 0,5, 1,5, 3 in 5 barov. Nižji tlaki pokanja delujejo bolje v sistemih, kjer želite minimalen upor, medtem ko višje nastavitve preprečujejo nenamerno odpiranje zaradi skokov tlaka. Konfiguracija sendvič plošče protipovratnega ventila omogoča pretok do 40 litrov na minuto pri modelih velikosti 6 in 100 litrov na minuto pri različicah velikosti 10.
Izbira prave sendvič plošče povratnega ventila Z1S
Bosch Rexroth izdeluje osem različnih različic funkcij zapiranja sendvič plošče povratnega ventila Z1S. Nekateri blokirajo pretok v enem kanalu, drugi pa obravnavajo dva kanala hkrati. Najpogostejša različica blokov teče od vrat A2 do A1, vendar boste našli možnosti za skoraj vsako konfiguracijo vezja.
Velikost je pomembna pri izbiri sendvič plošče povratnega ventila. Velikost 6 Z1S tehta približno 0,8 kilograma in prenese pritiske do 350 barov. Enote velikosti 10 so večje z 2,3 kilograma, vendar lahko upravljajo pretok 100 litrov na minuto. Obe različici delujeta z mineralnimi hidravličnimi olji in ju je mogoče prilagoditi za biorazgradljive tekočine, če izberete združljiva tesnila.
Material tesnila močno vpliva na delovanje. Standardna tesnila FKM dobro obvladajo večino aplikacij, zlasti kadar hitrost tekočine preseže 4 metre na sekundo. Za razmere nižjega tlaka in počasnejšega pretoka mehka NBR tesnila zmanjšajo obrabo na parnih površinah. Vaša sendvič plošča povratnega ventila bo trajala dlje, če bo tesnilo ustrezalo vašim delovnim pogojem.
Namestitev sendvič plošče povratnega ventila Z1S
Pravilna namestitev določa, kako dobro deluje sendvič plošča protipovratnega ventila Z1S. Montažna površina mora biti ravna v obsegu 0,01 milimetra na 100 milimetrov in gladka s površinsko hrapavostjo, ki ne presega 4 mikrometrov. Te specifikacije se morda slišijo natančne, vendar preprečujejo puščanje, ki bi lahko nastalo sčasoma.
Sendvič plošča povratnega ventila se pritrdi s štirimi vijaki - M5 za modele velikosti 6 ali M6 za modele velikosti 10. Tukaj je pomemben navor. Enote velikosti 6 potrebujejo od 8 do 10 njutonmetrov, velikost 10 pa 15,5 njutonmetrov plus ali minus 10 odstotkov. Uporaba vijakov z razredom trdnosti 10.9 zagotavlja, da ostane pritrditev varna tudi pod tresljaji.
Sendvič ploščo protipovratnega ventila Z1S lahko namestite v kateri koli smeri. Zasnova za delovanje ni odvisna od gravitacije. Samo poskrbite, da bo modra plastična puša, ki je priložena nekaterim modelom, med sestavljanjem zaščitena. Ta puša zagotavlja dodatno tesnjenje in je ne smete poškodovati ali odstraniti, razen če zamenjate celoten ventil.
Kje sendvič plošča povratnega ventila Z1S najbolje deluje
Hidravlične stiskalnice se zanašajo na sendvič plošče protipovratnega ventila za varno držanje tovora. Ko se stiskalnica ustavi med cikli, Z1S prepreči, da bi tekočina tekla nazaj, kar bi pustilo potisni bat navzdol. Ta funkcija zadrževanja bremena je pomembna tako za varnost kot za natančnost.
Strojna orodja uporabljajo sendvič ploščo povratnega ventila Z1S v CNC vretenih in menjalnikih orodij. Kompaktna oblika sendviča se prilega tesnim prostorom okoli vrtečih se komponent. Visokohitrostni tokokrogi v teh strojih imajo koristi od možnosti kovinskega tesnila ventila, ki prenese hitrosti nad 4 metre na sekundo brez pretirane obrabe.
Mobilna oprema, kot so bagri in žerjavi, potrebuje zanesljiv nadzor pretoka v zahtevnih pogojih. Sendvič plošča protipovratnega ventila Z1S prenese temperaturna nihanja in vibracije, ki so pogosti na gradbiščih. Kotne različice sendvič plošče povratnega ventila pomagajo učinkovito usmerjati pretok tekočine v utesnjenih prostorih mobilnih strojev.
Vzdrževanje sendvič plošče povratnega ventila Z1S
Čista hidravlična tekočina skrbi za pravilno delovanje sendvič plošče povratnega ventila. Bosch Rexroth določa razred kontaminacije ISO 4406 20/18/15, ki zahteva filtracijo do 20 mikrometrov. Umazana tekočina povzroči, da se loputa zatakne ali prezgodaj obrabi, kar povzroči puščanje ali neuspešno zapiranje.
Z rednimi pregledi je treba preveriti zunanje puščanje okoli montažne površine in izmeriti padec tlaka na ventilu. Povečanje padca tlaka pogosto signalizira nastajanje onesnaženja v notranjosti. Sendvič plošča protipovratnega ventila Z1S ne ponuja možnosti popravila na terenu – če notranji sklop lopute odpove, zamenjate celotno enoto.
Temperatura vpliva na delovanje sendvič plošče povratnega ventila. Z1S deluje od -20 °C do +80 °C, kar ustreza večini temperaturnih območij hidravlične tekočine. Viskoznost tekočine mora ostati med 2,8 in 500 kvadratnimi milimetri na sekundo. Izven teh razponov se ventil morda ne bo odprl pri določenem tlaku pokanja ali pa lahko pride do puščanja.
Odpravljanje pogostih težav s sendvič ploščo povratnega ventila Z1S
Ko se sendvič plošča protipovratnega ventila ne odpre, težavo običajno povzroči kontaminacija. Izpiranje sistema v skladu s standardi čistosti ISO pogosto odpravi težave z lepljenjem. Če izpiranje ne deluje, je vzmet morda utrujena in jo je treba zamenjati, kar pomeni zamenjavo celotnega ventila.
Prekomerno puščanje skozi sendvič ploščo povratnega ventila Z1S običajno kaže na obrabljena tesnila ali uporabo tekočine, ki ni združljiva z materialom tesnila. Preverite, ali uporabljate pravilno vrsto hidravličnega olja in ali tesnila ustrezajo vaši uporabi. Tekočine na biološki osnovi zahtevajo drugačna tesnila kot standardna mineralna olja.
Visok padec tlaka na ventilu nakazuje, da ste morda izbrali napačen tlak pokanja ali da ostanki omejujejo pretok. Sendvič plošča povratnega ventila mora pokazati postopno naraščanje tlaka s pretokom. Nenaden skok v padcu tlaka kaže na notranjo blokado, ki zahteva zamenjavo ventila.
Hrupno delovanje je pogosto posledica kavitacije – ko hitrost tekočine postane previsoka in ustvari parne mehurčke, ki se močno sesedejo. Dodatek dušenja pretoka navzgor ali prehod na sendvič ploščo povratnega ventila s kovinskimi tesnili lahko zmanjša hrup kavitacije. Včasih povečanje tlaka v sistemu odpravi pogoje, ki povzročajo kavitacijo.
Primerjava sendvič plošče povratnega ventila Z1S z drugimi možnostmi
Inline povratni ventili stanejo manj kot sendvič plošče, vendar zavzamejo več prostora in potrebujejo dodatne priključke za cevi. Sendvič plošča protipovratnega ventila Z1S se integrira neposredno v vaš sklop ventilov, kar odpravlja štiri konce cevi in njihova morebitna mesta puščanja. Za sisteme, nameščene na razdelilniku, je sendvič oblika bolj smiselna.
Pilotno vodeni povratni ventili nudijo zmožnosti daljinskega upravljanja, ki jih sendvič plošča povratnega ventila Z1S nima. Vendar zahtevajo dodatne krmilne cevi in krmilne ventile, kar dodatno zakomplicira vaš sistem, ki ga morda ne potrebuje. Za preprosto enosmerno regulacijo pretoka Z1S z neposrednim upravljanjem zagotavlja zanesljivo delovanje brez dodatnih komponent.

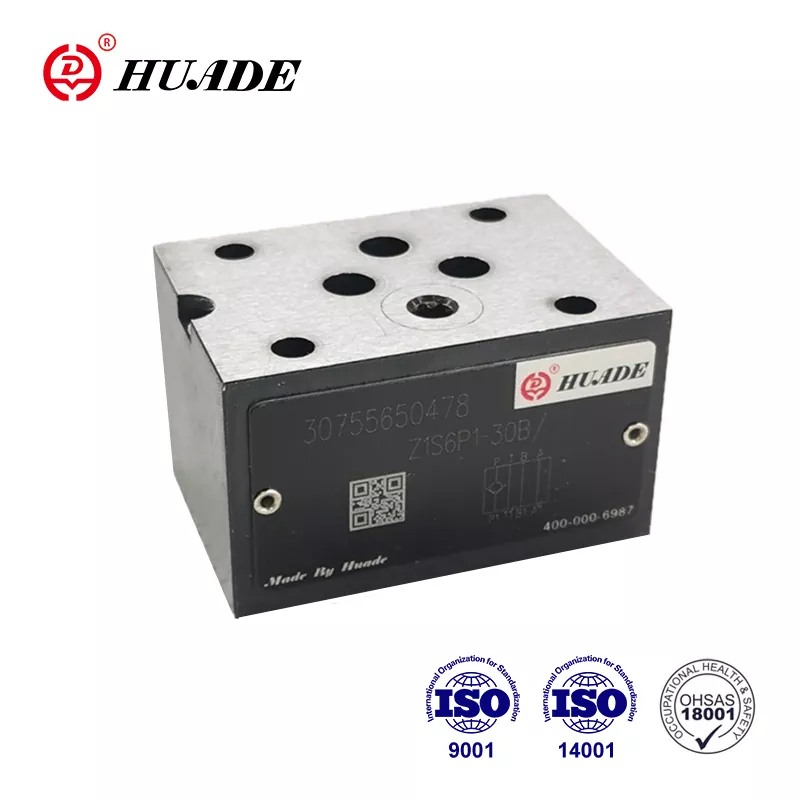

Alternativni proizvajalci, kot sta Huade in Hengli, proizvajajo sendvič plošče protipovratnega ventila, ki so združljive s standardi ISO 4401. Te možnosti lahko stanejo od 30 do 50 odstotkov manj kot pristne enote Bosch Rexroth. Kakovost običajno izpolnjuje zahteve za nekritične aplikacije, vendar originalni ventili Z1S ponujajo dokazano zanesljivost v zahtevnih okoljih.
Kar najbolje izkoristite sendvič ploščo povratnega ventila Z1S
Sendvič plošča povratnega ventila Z1S zagotavlja zanesljivo enosmerno regulacijo pretoka, ko ventil prilagodite svoji aplikaciji. Izbira pravega tlaka razpok, vrste tesnila in velikosti zagotavlja optimalno delovanje. Pravilna namestitev s pravilnim navorom in pripravo površine preprečuje puščanje. Ohranjanje čiste tekočine in ohranjanje temperaturnih omejitev podaljša življenjsko dobo.
Ta sendvič plošča protipovratnega ventila deluje v sistemih s tlakom od 0,5 bara do 350 barov in deluje z mineralnimi olji ali biorazgradljivimi tekočinami z ustreznimi tesnili. Kompaktna sendvič montaža zmanjša potrebe po prostoru, hkrati pa zagotavlja delovanje brez puščanja. Ne glede na to, ali načrtujete nov hidravlični sistem ali nadgrajujete obstoječega, sendvič plošča povratnega ventila Z1S ponuja preizkušeno rešitev za nadzor smeri pretoka.
Za podrobne specifikacije in informacije o naročanju Bosch Rexroth prek svojih distributerjev zagotavlja izčrpne podatkovne liste. Če si vzamete čas za pregled teh dokumentov, vam pomaga izbrati točno različico sendvič plošče povratnega ventila Z1S, ki jo zahteva vaša aplikacija.
