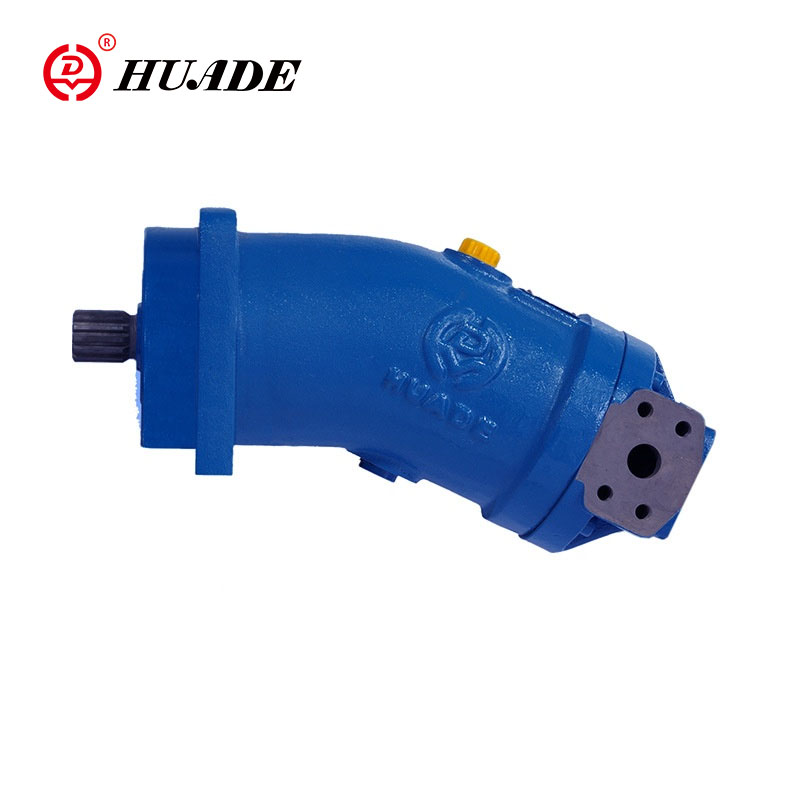

Aksialna batna fiksna črpalka/motor A2F

Aksialno batna fiksna črpalka/motor A2F A2F se lahko uporablja kot črpalka ali motor v hidrostatičnih pogonih, v odprtem ali zaprtem krogu. Je aksialna batna enota z zasnovo z ukrivljeno osjo s fiksnim premikom. Če deluje kot črpalka, je pretok črpalke A2F sorazmeren s hitrostjo pogona in prostornino. Če deluje kot motor, je izhodna hitrost motorja A2F sorazmerna s pometno prostornino in obratno sorazmerna s prostornino. Izhodni navor se poveča s padcem tlaka med stranjo visokega in nizkega tlaka.

Parameter izdelka aksialne batne fiksne črpalke/motorja A2F

• Velikost: 10-500
• Najvišji tlak: do 40MPa
• Krog: za odprt ali zaprt krog.
• Zasnova: aksialni stožčasti bat, zasnova z ukrivljeno osjo

▶Vhodni delovni tlak

◆Črpalka

Minimalni tlak na odprtinah A ali B

P_abs-------0,08MPa

V zaprtih tokokrogih mora biti dovodni tlak med 0,2 MPa in 0,6 MPa, odvisno od hitrosti črpalke in viskoznosti hidravlične tekočine

◆Motor

Tlak na vratih A ali B

Nazivni tlak PN = 35MPa

Najvišji tlak P_maks= 40MPa

Vsota tlakov na odprtinah A in B ne sme preseči 70 MPa (posamezni tlak na obeh straneh največ 40 MPa)

▶Izhodni delovni tlak

◆Črpalka

Nazivni tlak---P_N= 35MPa

Najvišji tlak-----P_maks= 40MPa

Pritisk ohišja

▶Najvišji dovoljeni tlak ohišja (pri priključku T)

Pabs----0,2 MPa

▶Razpon temperature olja

t_min---- -25 ℃

t_maks--- +80 ℃

▶Razpon viskoznosti

V_min---- (za kratka obdobja) 10 mm²/s

V_maks---(za krajša obdobja)1000 mm²/s

▶Optimalna delovna viskoznost

V_opt--- 16-36 mm²/s

Lastnosti izdelka in uporaba aksialne batne fiksne črpalke/motorja A2F

Lastnosti

▶Visoko zmogljiva rotacijska skupina z dobro preverjenim sferičnim krmilnim območjem s prednostmi: samocentrirajoča nizka periferna hitrost, visoka učinkovitost.

▶ Robustni kotalni ležaji imajo dolgo življenjsko dobo.

▶ Pogonska gred, ki lahko sprejme radialno obremenitev.

▶ ISO montažna prirobnica, enotna za fiksni premik.

▶Črpalke/motorji in variabilni motorji od velikosti 55.

▶ Lahko se uporablja skupaj z ognjeodpornimi tekočinami.

▶ Nizka raven hrupa.

Aplikacija

Aksialna batna fiksna črpalka/motor A2F se pogosto uporablja v inženirskih strojih, strojih za premog, kmetijskih strojih, metalurški opremi, obdelovalnih strojih itd.
