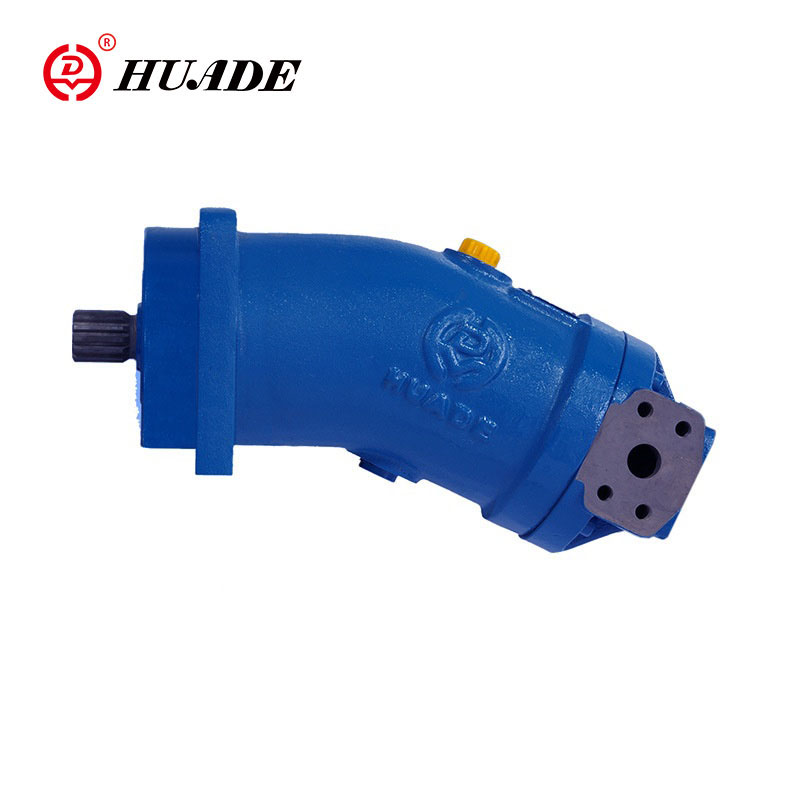

Aksialna batna fiksna črpalka A2FO

Fiksna črpalka znamke Huade A2FO je primerna za hidrostatične pogone v odprtem tokokrogu. Na podlagi koncepta varčevanja z energijo in varstva okolja si Huade Hydraulic močno prizadeva zagotoviti zeleno aksialno batno fiksno črpalko. Črpalka serije A2FO ima značilnosti majhne velikosti, visoke učinkovitosti in varčevanja z energijo, kar je idealna izbira za stranko.

Parameter izdelka aksialne batne fiksne črpalke A2FO

■Tesnilo gredi...Dovoljena tlačna obremenitev

▶Na življenjsko dobo tesnila gredi vpliva število vrtljajev aksialne batne enote in izpustni tlak ohišja (tlak ohišja).

▶Pri normalni delovni temperaturi ne smete stalno preseči srednjega diferenčnega tlaka 2 bara med ohišjem in tlakom okolice.

▶Za ​​višji diferenčni tlak pri zmanjšani hitrosti glejte diagram.

Dovoljeni so trenutni skoki tlaka (t < 0,1 s) do 10 barov. Življenjska doba tesnila osi se zmanjšuje s povečanjem pogostosti tlačnih skokov.

▶Tlak v ohišju mora biti enak ali višji od tlaka okolice.

■Statična značilnost

♦Velikosti od 10 do 200

♦Velikosti od 250 do 500

OPOMBA:Vrednosti veljajo za tlak okolice Pabs = 1 bar

■Temperaturno območje

▶Tesnilo gredi FKM se lahko uporablja za temperature odtoka ohišja od -25 ℃ do +115 ℃

▶Za ​​primere uporabe pod -25 °C je potrebno NBR tesnilo osi (dovoljeno temperaturno območje: -40 °C do +90 °C). Ob naročilu navedite NBR tesnilo gredi z navadnim besedilom. Kontaktirajte nas.

■Smer toka

■Ležaj z dolgo življenjsko dobo

▶Velikosti 250~500

▶Za ​​dolgo življenjsko dobo in uporabo s HF hidravličnimi tekočinami. Identične zunanje mere kot motor s standardnimi ležaji. Možna je naknadna predelava v ležaje z dolgo življenjsko dobo.

▶Priporočljivo je izpiranje ležaja in ohišja preko priključka U.

▶Pretok izpiranja...priporočljivo

Pristanišča	Pristanišče za	Diagram
A,B	Delovno pristanišče
S	Sesalna odprtina
T	Odtočna odprtina
U (Velikosti 250~500)	Vrata za izpiranje

Lastnosti izdelka in uporaba aksialne batne fiksne črpalke A2FO

Velikosti 5~500 Serija 6 Nazivni tlak 400 barov Največji tlak 450 barov

Lastnosti:

▶ Fiksna črpalka z aksialno stožčasto batno rotacijsko skupino izvedbe z ukrivljeno osjo, za hidrostatične pogone v odprtem tokokrogu

▶ Za uporabo v mobilnih in stacionarnih aplikacijah je pretok sorazmeren s hitrostjo pogona in premikom

▶ Ležaji pogonske gredi so zasnovani za zahteve glede življenjske dobe ležajev, ki se običajno pojavljajo na teh območjih

▶ Visoka gostota moči, Majhne dimenzije, Visok skupni izkoristek, Ekonomičen dizajn, Enodelni stožčasti bat z batnimi obročki za tesnjenje

Uporaba:

Aksialna batna fiksna črpalka A2FO je primerna za mobilne stroje ali industrijska polja.
