Ko morajo hidravlični sistemi vzdrževati tlak brez puščanja, postane sendvič plošča povratnega ventila Z2S 10 bistvena komponenta. Ta krmilno vodeni povratni ventil Bosch Rexroth je že leta zanesljiva izbira v industrijski hidravliki in razumevanje njegovega delovanja vam lahko pomaga pri sprejemanju boljših odločitev za vašo opremo.
Po čem je Z2S 10 drugačen
Z2S 10 ni le preprost povratni ventil. To je pilotno vodena zasnova, ki se nahaja med hidravličnimi komponentami v konfiguraciji, ki jo inženirji imenujejo sendvič plošča. To pomeni, da ga lahko zložite neposredno med druge ventile ali aktuatorje, ne da bi potrebovali dodatne cevi ali montažne nosilce. Bloki ventilov tečejo v celoti v eni smeri, medtem ko omogočajo nadzorovano sprostitev, ko je to potrebno prek pilotnega signala.
Zasnova uporablja dva glavna dela, ki delujeta skupaj. Krmilni kolut se odziva na krmilni tlak, ventil s krogličnim sedežem pa zagotavlja dejansko funkcijo blokiranja. Ko krmilni tlak doseže odprtino X ali Y, se tuljava premakne in odpre sedež krogle, kar omogoči, da tekočina teče nazaj. Brez tega pilotnega signala sendvič plošča povratnega ventila Z2S 10 ohranja tokokrog tesno zaklenjen z ničelnim puščanjem.
Tehnične specifikacije, ki so pomembne
Razumevanje številk za Z2S 10 vam pomaga vedeti, ali ustreza vašemu sistemu. Ta ventil vzdržuje tlake do 315 barov, kar pokriva večino industrijskih aplikacij. Kapaciteta pretoka doseže 120 litrov na minuto, primerna za srednje do velike aktuatorje. Počni tlak v smeri prostega toka je na voljo v štirih možnostih: 1,5, 3, 6 ali 10 barov. Različico izberete glede na to, koliko protitlaka potrebuje vaš sistem.
Pomemben je tudi temperaturni razpon. Standardna NBR tesnila delujejo od -30 °C do +80 °C, medtem ko FKM tesnila prenesejo -20 °C do +80 °C, vendar nudijo boljšo združljivost z biorazgradljivimi hidravličnimi tekočinami. Ventil tehta približno 3 kilograme in ga je mogoče namestiti v poljubnem položaju, čeprav je pri večini namestitev najbolje delovati navpično zlaganje.
Čistoča tekočine je kritična za sendvič ploščo protipovratnega ventila Z2S 10. Proizvajalec priporoča stopnjo čistosti ISO 4406 20/18/15 ali višjo. Umazano olje povzroči sprijemanje notranjih delov, kar povzroči okvaro. Namestitev ustrezne filtracije prepreči te težave in podaljša življenjsko dobo ventila.
Kako deluje pilotna operacija
Pilotno vodena funkcija ločuje ta ventil od osnovnih povratnih ventilov. Pri tipični nastavitvi priključite priključek A1 na aktuator in A2 na svoj smerni regulacijski ventil. Tok se prosto giblje od A1 do A2, ko tlak preseže nastavitev tlaka razpok. Ko pa poskušate potisniti tekočino nazaj od A2 do A1, jo kroglični sedež popolnoma blokira.
Za sprostitev ujetega tlaka uporabite krmilni tlak na odprtino X. Ta krmilni tlak je lahko precej nizek, pogosto le 1,5 do 10 barov, odvisno od vaše konfiguracije. Krmilna tuljava se premakne in mehansko odpre ventil s krogličnim sedežem. Zdaj se lahko tekočina vrne s strani aktuatorja nazaj skozi ventil. Ta nadzorovana sprostitev preprečuje udarce in hrup v vašem hidravličnem krogu.
Funkcija predodpiranja v standardnih različicah pomeni, da se ventil začne nekoliko odpirati, preden doseže polni pilotni tlak. To postopno delovanje zgladi prehod tlaka. Nekatere različice, kot je SO41, odpravljajo predhodno odpiranje za aplikacije, kjer želite ostrejši nadzor, čeprav lahko to povzroči več šuma med preklapljanjem.
Podrobnosti namestitve in montaže
Montaža sendvič plošče povratnega ventila Z2S 10 sledi standardu ISO 4401 za ventile velikosti 05. Montažni vzorec uporablja štiri vijake M6, pritrjene na 15,5 njutonmetra. Površinska obdelava vaše montažne plošče mora biti Rz 4 mikrometra ali bolj gladka, da preprečite puščanje mimo O-obročev.
Pri zlaganju komponent natančno izračunajte dolžino vijaka. Morate iti skozi vse sendvič plošče plus osnovni ventil ali razdelilnik. Z2S 10 doda 50 milimetrov vaši višini sklada v standardni konfiguraciji. Povezave vrat se ujemajo s standardnimi vzorci ISO, zaradi česar je združljiv z večino industrijskih hidravličnih komponent.
O-obročki tesnijo vse povezave vrat. Te morajo biti združljive z vašo hidravlično tekočino. Sistemi z mineralnim oljem uporabljajo NBR tesnila, medtem ko sistemi, ki poganjajo HETG ali druge biorazgradljive tekočine, potrebujejo FKM tesnila. Namestitev poškodovanih ali napačnih tesnil povzroča težave s puščanjem in onesnaženjem.
Običajne uporabe v industriji
Strojna orodja uporabljajo sendvič ploščo protipovratnega ventila Z2S 10 za zadrževanje položajev obdelovanca med menjavo orodja. Brez tega ventila bi hidravlični cilinder odneslo zaradi puščanja olja, kar bi uničilo natančnost. Sprostitev pilota omogoča nadzorovano gibanje, ko se cikel stroja nadaljuje.
Stroji za brizganje se zanašajo na te ventile, da med fazo ohlajanja ohranjajo konstanten vpenjalni tlak kalupa. Vsak padec tlaka bi povzročil okvarjene dele. Z2S 10 trdno zaklene vpenjalni cilinder, medtem ko uporablja minimalen pilotni pritisk za sprostitev med cikli.
Hidravlične stiskalnice potrebujejo natančno držanje položaja med večstopenjskimi postopki oblikovanja. Sendvič plošča povratnega ventila Z2S 10 preprečuje polzenje bata navzdol med pritiski. To izboljša kakovost delov in varnost operaterja z odpravo nepričakovanih premikov.
Oprema za ravnanje z materialom, kot so viličarji, uporablja te ventile za preprečevanje padca tovora, če hidravlični vodi odpovejo. Pilotno upravljana zasnova omogoča normalno dvigovanje in spuščanje, hkrati pa zagotavlja varnostno blokado v smeri zadrževanja tovora.
Kode za naročanje in različice
Bosch Rexroth uporablja poseben kodni sistem za serijo Z2S 10. Osnovni format je Z2S 10, ki mu sledijo črke in številke, ki označujejo posebne značilnosti. Prazen položaj pomeni, da imata vrata A in B funkcijo blokiranja. Črka A pomeni le bloke vrat A, B pa samo bloke vrat B.
Številka za tem označuje tlak razpok: 1 za 1,5 bara, 2 za 3 bare, 3 za 6 barov in 4 za 10 barov. Nato pride 3X, ki prikazuje serijo komponent. Črka V se pojavi, ko FKM tesnila zamenjajo standardna NBR tesnila. Dodatne kode, kot so SO14, SO40, SO41 ali SO60, označujejo posebne funkcije, kot so omejevanje giba ali zunanji nadzorni priključki.
Običajna številka dela je R900407394 za standardno različico z dvojnimi priključki in tlakom razpoke 1,5 bara. Različica z enim priključkom A ima številko R900407424. Ko potrebujete tesnila FKM za biorazgradljivo olje, poiščite številke delov, kot je R900407439.
Združljivost s tekočino in vzdrževanje
Sendvič plošča povratnega ventila Z2S 10 deluje z večino hidravličnih tekočin. Standardne različice brez težav obvladajo mineralna olja, kot so HL, HLP in HVLP. Razpon viskoznosti sega od 2,8 do 500 kvadratnih milimetrov na sekundo in zajema vse od redkih hidravličnih tekočin do gostih olj v hladnih razmerah.
Biorazgradljive tekočine zahtevajo pozornost pri tesnilnem materialu. Tekočine HFC delujejo s tesnili NBR, olja HETG in HFDU pa potrebujejo tesnila FKM, da preprečijo poslabšanje. Uporaba napačnega tesnilnega materiala povzroči nabrekanje, otrdelost ali razpoke, kar povzroči puščanje in kontaminacijo.
Redno vzdrževanje vključuje preverjanje čistosti hidravlične tekočine in zamenjavo filtrirnih elementov, preden obidejo. Kontaminacija se kaže kot počasen odziv ventila ali nezmožnost sprostitve, ko deluje krmilni tlak. Odvzem vzorcev olja in njihova analiza v skladu s standardi ISO 4406 zgodaj odkrije težave.
Intervali menjave tesnila so odvisni od delovnih pogojev. Visokotemperaturno delovanje ali agresivne tekočine skrajšajo življenjsko dobo tesnila. Ko obnovite ventil, uskladite material tesnila z vrsto tekočine in preglejte vse notranje dele glede obrabe ali poškodb.
Primerjava alternativnih rešitev
Drugi proizvajalci ponujajo povratne ventile s pilotnim upravljanjem, vendar ima oblika sendvič plošče Z2S 10 prednosti. Parkerjeva serija CVS zagotavlja podobno funkcijo z višjo zmogljivostjo pretoka do 150 litrov na minuto, vendar nima funkcije predodpiranja, ki zgladi prehode tlaka v Z2S 10. Eatonova serija PVG uporablja bolj kompaktne dimenzije, vendar ponuja manj možnosti tlaka pokanja.

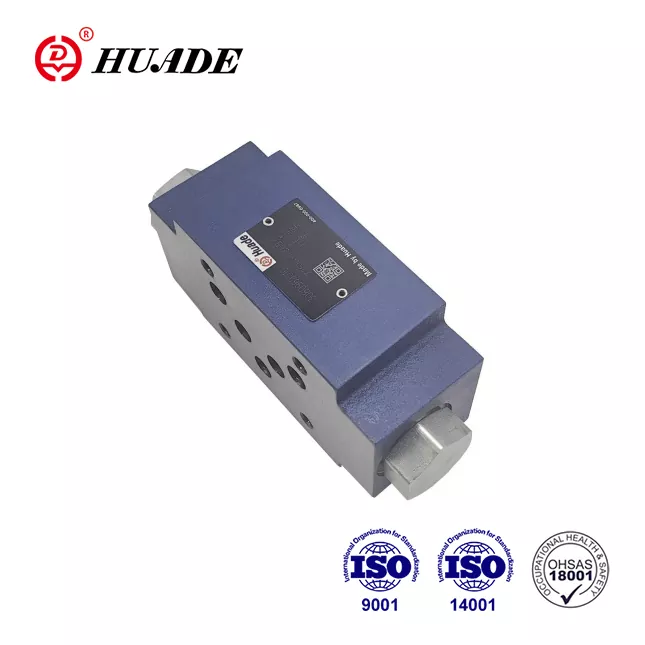

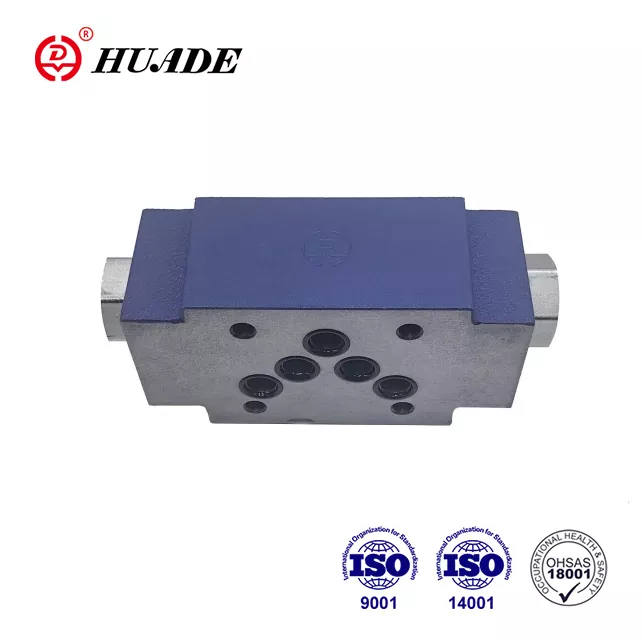

Nekateri azijski proizvajalci, kot je Huade, proizvajajo združljive ventile Z2S 10 po nižjih cenah. Ti delujejo ustrezno v manj zahtevnih aplikacijah, vendar se morda ne bodo primerjali z vzdržljivostjo Bosch Rexroth v težkih okoljih ali z onesnaženim oljem. Kakovost metalurgije in tesnila v originalni opremi se na splošno izkaže za boljšo z dolgo življenjsko dobo.
Enostavni nepovratni ventili brez krmilnega delovanja so cenejši in kompaktnejši. Vendar ne morejo zagotoviti nadzorovane sprostitve ujetega tlaka. Zaradi te omejitve so neprimerni za aplikacije, kjer morate premikati aktuator v obe smeri pod nadzorom.
Zahteve glede tlaka pilota
Razumevanje potreb krmilnega tlaka vam pomaga oblikovati zanesljiva vezja. Sendvič plošča protipovratnega ventila Z2S 10 potrebuje samo približno 1,5 do 10 barov na pilotni odprtini, da se popolnoma odpre, odvisno od glavnega tlaka in pretoka. Ta nizka zahteva pomeni, da lahko pogosto izklopite krmilni tlak iz obstoječih regulacijskih ventilov brez dodajanja ojačevalnih tokokrogov.
Razmerje odpiranja krmiljenja približno 1 do 11,5 med pilotnim območjem in glavnim območjem lopute daje to ugodno multiplikacijo tlaka. Majhne pilotske sile ustvarjajo velike sile odpiranja na sedežu krogle. Ta učinkovitost zmanjša porabo energije in proizvodnjo toplote v vašem sistemu.
Ko krmilni tlak pade pod prag, se ventil takoj zapre. Sila vzmeti žogo trdno prilega njenemu sedežu. To hitro zapiranje preprečuje povratni tok, vendar lahko povzroči skoke tlaka, če tokokrog ne absorbira ustreznega udarca. Dodajanje majhnih akumulatorjev ali omejevalnih ventilov ublaži te prehodne pojave.
Premisleki o sistemski integraciji
Integracija sendvič plošče povratnega ventila Z2S 10 v vaš hidravlični krog zahteva načrtovanje. Ventil mora biti nameščen med smernim krmilnim ventilom in aktuatorjem na odprtini, ki jo želite zakleniti. Vodilni vodi se povežejo z nasprotno delovno odprtino smernega ventila, tako da krmilni tlak pride samodejno, ko obrnete smer.
Pomembni so priključki rezervoarja za drenažo kontrolne tuljave. Različica SO60 ponuja ločen T-priključek za praznjenje pilotnega dela v rezervoar, kar preprečuje kopičenje tlaka, ki bi lahko motilo delovanje ventila. Standardne različice se odvajajo znotraj glavnega tokokroga, kar dobro deluje v večini aplikacij, vendar lahko povzroči težave v specializiranih tokokrogih.
Ko uporabljate več ventilov Z2S 10 v enem sistemu, potrebuje vsak svoj pilotni signal. Navzkrižno povezovanje pilotnih vrat lahko ustvari nepričakovane interakcije, kjer odpiranje enega ventila vpliva na drugega. Pilotna vezja naj bodo neodvisna, razen če načrtujete posebej za kombinirano delovanje.
Odpravljanje pogostih težav
Če se sendvič plošča povratnega ventila Z2S 10 ne blokira pravilno, je običajen krivec onesnaženje. Delci umazanije pridejo med kroglo in sedež in ustvarijo pot puščanja. Izpiranje sistema in izboljšanje filtracije odpravita večino primerov. Če puščanje po čiščenju ne izgine, je lahko sedež poškodovan in ga je treba zamenjati.
Če se ne odpre s krmilnim pritiskom, pogosto pomeni, da se je krmilni kolut zataknil. To se zgodi, ko se zaradi pregretega olja nabere lak ali ko onesnaženje z vodo povzroči korozijo. Z razstavljanjem in čiščenjem ventila obnovite delovanje, vendar morate odpraviti tudi glavni vzrok v stanju hidravlične tekočine.
Pretiran hrup med odpiranjem običajno kaže na kavitacijo ali hitre spremembe tlaka. Funkcija predhodnega odpiranja običajno to prepreči, zato hrup nakazuje na različico brez predhodnega odpiranja ali obrabljene notranje dele, ki zakasnijo zaporedje odpiranja. Preverjanje različice in preverjanje obrabljenosti pomaga prepoznati potreben popravek.
Počasen odziv na krmilne signale lahko kaže na nizek pilotni tlak ali notranje puščanje okoli krmilnega tuljave. Merjenje krmilnega tlaka na vhodu ventila potrdi, ali vaš tokokrog zagotavlja dovolj signala. Notranje puščanje zahteva obnovo ventila z novimi tesnili in pregled stanja izvrtine tuljave.
Cena in razpoložljivost
Cene sendvič plošče povratnega ventila Z2S 10 se razlikujejo glede na regijo in dobavitelja. Originalni ventili Bosch Rexroth prek pooblaščenih distributerjev v Združenem kraljestvu stanejo približno 605 GBP brez DDV za standardne različice. Cene v drugih regijah se razlikujejo glede na lokalna distribucijska omrežja in uvozne dajatve.
Alternativni dobavitelji in združljivi izdelki stanejo manj. Ekvivalenti, proizvedeni v Aziji, so lahko od 30 do 50 odstotkov nižji od Boschevih cen, hkrati pa ohranjajo primerno kakovost za manj kritične aplikacije. Nakup prek industrijskih dobavnih platform, kot je MISUMI, ali splošnih tržnic, kot je eBay, včasih prinese popuste, čeprav postane preverjanje pristnosti pomembno.
Dobavni roki so odvisni od tega, ali imajo distributerji na zalogi določeno različico, ki jo potrebujete. Običajne različice, kot je različica z dvojnimi vrati 1,5 bara, so hitro odpremljene iz zalog. Nenavadne konfiguracije s posebnimi opcijami lahko zahtevajo tovarniška naročila z večtedenskim rokom dostave. Vnaprejšnje načrtovanje in vzdrževanje rezervnih delov za kritične stroje preprečuje drage izpade.
Okoljski in prihodnji trendi
Hidravlična oprema vedno bolj uporablja biološko razgradljive tekočine za zmanjšanje vpliva na okolje zaradi razlitja in puščanja. Sendvič plošča povratnega ventila Z2S 10 se prilagaja temu trendu z možnostmi tesnila FKM, ki so združljive s HETG in drugimi tekočinami na biološki osnovi. Ta združljivost vam omogoča nadgradnjo na okolju prijazno hidravliko brez zamenjave vseh ventilov.
Strožji predpisi o emisijah spodbujajo boljše tesnjenje hidravličnih sistemov. Blokada brez puščanja v Z2S 10 pomaga strojem izpolnjevati te standarde. Oprema, ki deluje v občutljivih okoljih, kot je predelava hrane ali čisti prostori, ima še posebej koristi od zanesljivega tesnjenja, ki ga zagotavlja ta ventil.
Prihodnji razvoj lahko prinese elektronsko spremljanje hidravličnih ventilov. Senzorji, ki zaznavajo krmilni tlak, pretok ali položaj ventila, se lahko integrirajo s krmilnimi sistemi stroja. Medtem ko osnovna zasnova Z2S 10 ostaja povsem mehanska, bi ti dodatki omogočili predvideno vzdrževanje in boljšo optimizacijo sistema.
Pravilna izbira
Izbira sendvič plošče povratnega ventila Z2S 10 je smiselna, ko potrebujete zanesljivo vzdrževanje tlaka v kompaktnem paketu. Montaža na sendvič ploščo prihrani prostor in zmanjša morebitna mesta puščanja v primerjavi z vgradnjo inline ventilov. Pilotno delovanje vam omogoča nadzorovano sprostitev brez zapletenega dodatnega vezja.
Pri naročanju upoštevajte raven tlaka, zahteve glede pretoka in vrsto tekočine. Prilagodite tlak pokanja potrebam vašega sistema, tako da uravnotežite med nizkim uporom pri prostem pretoku in ustrezno prednapetostjo za trdno namestitev. Izberite FKM tesnila, če uporabljate karkoli drugega kot mineralno olje, da zagotovite dolgo življenjsko dobo tesnil.
Z2S 10 najbolje deluje v sistemih z dobro čistočo tekočine in rednim vzdrževanjem. Če je vaše delovanje nagnjeno k zanemarjenemu vzdrževanju ali zelo umazanim razmeram, lahko pride do težav z zanesljivostjo ventila. V teh primerih bi lahko bolj robustne izvedbe z večjimi razmiki služile bolje kljub višjim stopnjam puščanja.
Za večino industrijskih hidravličnih aplikacij, ki zahtevajo zadrževanje položaja in nadzorovano sprostitev, sendvič plošča povratnega ventila Z2S 10 zagotavlja zanesljivo delovanje po razumni ceni. Zaradi dolgih izkušenj in široke razpoložljivosti je varna izbira za nove modele in nadomestne aplikacije.
