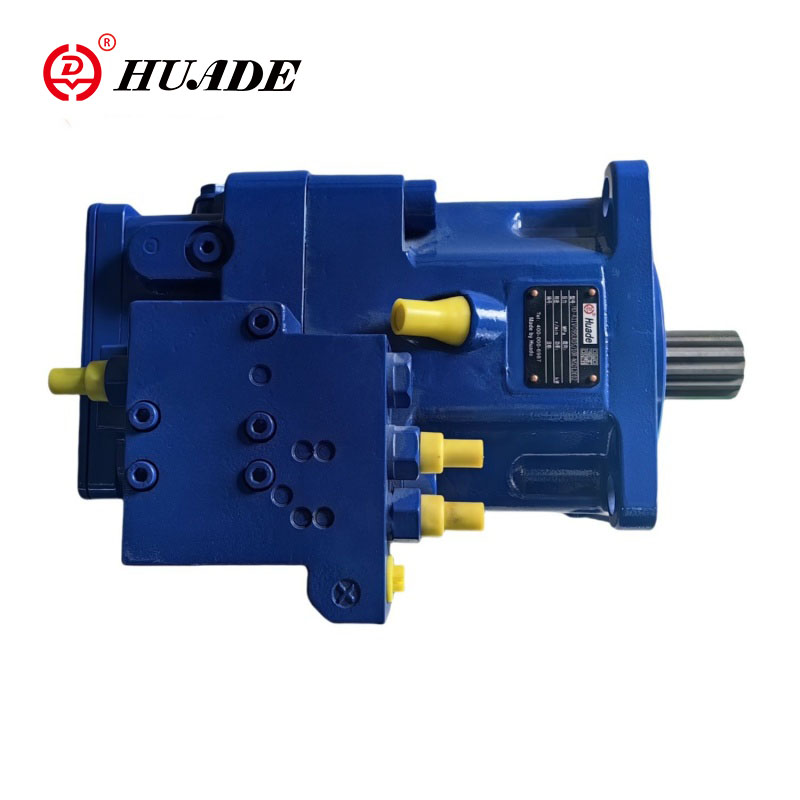

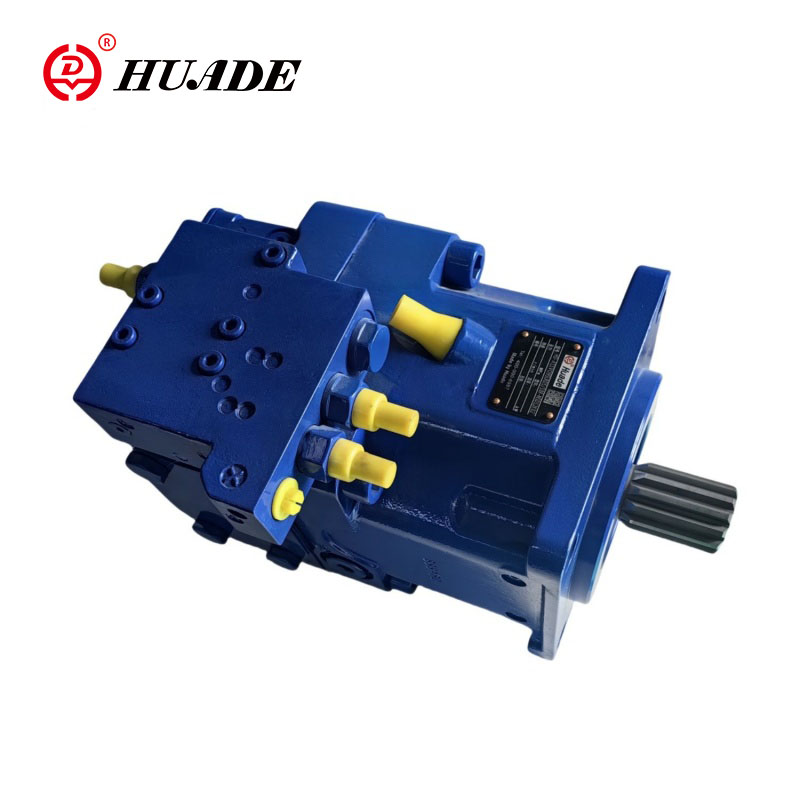

Aksialno batna variabilna črpalka A11VO

Aksialno batna variabilna črpalka z zasučno ploščo znamke Huade A11VO se uporablja za hidrostatični prenos v hidravličnih sistemih odprtega kroga. Pretok te aksialne batne črpalke je sorazmeren s hitrostjo prenosa in prostornino. Z nastavitvijo kota pregibne plošče lahko pretok brezstopenjsko spreminjate. Črpalka A11VO se po zmogljivosti lahko kosa z Rexrothovo.

Parameter izdelka aksialne batne črpalke A11VO

• Območje delovnega tlaka

◇Vhod-----Absolutni tlak na priključku S (sesalni priključek)

Različica brez polnilne črpalke

Pabs min--------- 0,8 bar

Pabs max---------- 30 barov

Če je tlak > 5 barov, vprašajte Huade Hydraulic.

Različica s polnilno črpalko

Pabs min---------- 0,6 bara

Pabs max---------- 2 bara

◇Največja dovoljena hitrost (omejitev hitrosti)

Dovoljena hitrost s povečanjem vstopnega tlaka pabs na sesalni odprtini S ali pri Vg ≤Vg max

◇Izhod ----Tlak na odprtini A ali B

Nazivni tlak pN---------- 350 bar

Največji tlak Pmax ----------400 bar

Nominalni tlak: Najvišji projektni tlak, pri katerem je zagotovljena trdnost ob utrujanju

Največji tlak: Max. delovni tlak, ki je dovoljen za kratek čas (t <1s).

◇Minimalni delovni tlak

Najmanjši delovni tlak pB min je potreben v servisnem vodu črpalke, odvisno od hitrosti, kota zasuka in premika (glejte diagram).

◇ Izpustni tlak ohišja

Izpustni tlak ohišja na priključkih T1 in T2 je lahko največ 1,2 bara višji od vstopnega tlaka na priključku S, vendar ne višji od PL abs. max --------------2 bar.

Potreben je neomejen odtočni vod ohišja polne velikosti neposredno v rezervoar.

◇ Temperaturno območje tesnilnega obroča gredi

Tesnilni obroč gredi FKM je dovoljen za temperature odtoka ohišja od -25 ℃ do +115 ℃.

• Opomba:

Za aplikacije pod -25 °C je potreben NBR tesnilni obroč gredi (dovoljeno temperaturno območje: -40 °C do +90 °C).

V naročilu navedite NBR tesnilni obroč gredi z jasnim besedilom.

Lastnosti izdelka in uporaba aksialne batne spremenljive črpalke A11VO

Lastnosti:

▶Variabilna aksialna batna črpalka s pregibno ploščo za hidrostatični pogon v hidravličnem sistemu odprtega kroga.

▶Zasnovan predvsem za uporabo v mobilnih aplikacijah.

▶Črpalka deluje v samosesalnih pogojih, s tlakom v rezervoarju ali z opcijsko vgrajeno polnilno črpalko (tekač).

▶Na voljo je obsežen nabor možnosti krmiljenja, ki ustrezajo vsaki zahtevi uporabe.

▶Možnost krmiljenja moči je zunanje nastavljiva, tudi ko črpalka deluje,

▶Prehodni pogon je primeren za dodajanje zobniških črpalk in aksialnih batnih črpalk do istega, tj. 100/% pretočnega pogona.

▶Izhodni pretok je sorazmeren s hitrostjo pogona in brezstopenjsko spremenljiv med qv max in qv min = 0.

Uporaba:

Huadejeva aksialno batna spremenljiva črpalka A11VO se pogosto uporablja v inženirskih strojih in lahki industrijski opremi, metalurgiji železa in jekla ter rudarskih strojih, ladjah, zemeljski opremi civilnega letalstva, naftnih in petrokemičnih strojih, gradbenih in pohodnih strojih.
