Ko morajo industrijski stroji zanesljivo spremeniti smer, smerni krmilni ventil serije WMR ponuja rešitev, ki ji zaupajo že desetletja. Ti mehansko upravljani ventili nadzorujejo pretok hidravlične tekočine v industrijskih sistemih in določajo, kdaj se cilindri iztegnejo ali umaknejo in kdaj se motorji vrtijo naprej ali nazaj.

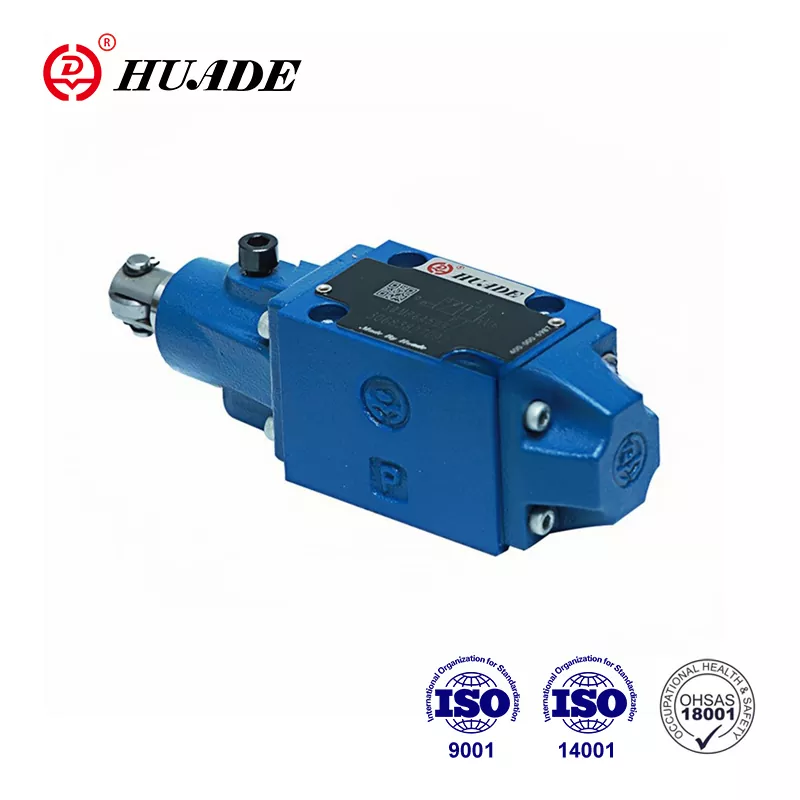

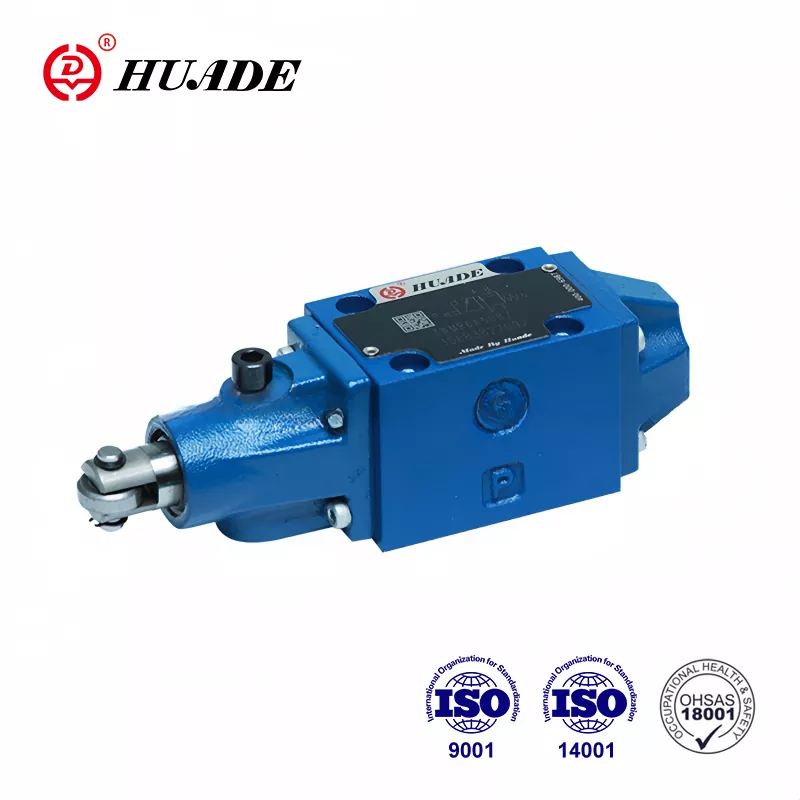

Ventil WMR izstopa, ker deluje s čistim mehanskim delovanjem. Valj ali bat potisne odmikač ali gibljivi del, ki premakne notranji kolut in preusmeri pretok olja. Ta neposredna fizična povezava pomeni, da se ventil odziva na dejanski položaj stroja in ne na električne signale, zaradi česar je idealen za aplikacije, kjer je mehanska zanesljivost najpomembnejša.
Razumevanje osnovne funkcije
Smerni regulacijski ventil WMR deluje kot vijačni ventil, nameščen na plošči. Ko nič ne potiska valja, povratne vzmeti držijo tuljavo v nevtralnem položaju. Ko zunanji odmikač ali mehanska komponenta pritisne na valjčni bat, tuljava zdrsne v ohišje ventila in med seboj poveže različna vrata. To dejanje preusmeri hidravlično tekočino za pogon aktuatorjev v želeno smer.
Ta oblikovalska filozofija ustvarja neposredno povezavo med fizičnim položajem in hidravličnim delovanjem. Strojna orodja, žerjavi in oprema za ravnanje z materialom uporabljajo to načelo, da zagotovijo premike v pravilnem zaporedju. Ventil se ne more preklopiti, dokler nekaj fizično ne premakne valja, kar zagotavlja inherentno varnost v mnogih aplikacijah.
Tehnične specifikacije, ki so pomembne
Serija smernih krmilnih ventilov WMR je na voljo v dveh glavnih velikostih po standardu ISO 4401. Ročaji velikosti NG6 pretakajo do 60 litrov na minuto in tlak do 315 barov na priključkih P, A in B. Velikost NG10 ponuja podobne nazivne tlake z večjo zmogljivostjo pretoka. Te specifikacije omogočajo, da ventil deluje v zahtevnih industrijskih okoljih.
Delovna temperatura se giblje od negativnih 20 stopinj Celzija do pozitivnih 80 stopinj Celzija s standardnimi NBR tesnili. Ventil sprejema hidravlične tekočine z viskoznostjo med 2,8 in 500 kvadratnimi milimetri na sekundo. Vzdrževanje čistosti tekočine v skladu z ISO 4406 razreda 20/18/15 ali boljšim pomaga preprečiti notranjo obrabo in podaljša življenjsko dobo.
Ena omejitev zahteva pozornost pri načrtovanju sistema. Priključek T, ki vrača tekočino v rezervoar, ima standardno omejitev tlaka 60 barov. Medtem ko glavni delovni priključki zlahka prenašajo 315 barov, lahko presežek 60 barov na priključku T poškoduje tesnila ali povzroči puščanje. Nekatere različice z visokimi specifikacijami povečajo to mejo na 210 barov za aplikacije z višjim protitlakom.
Različne konfiguracije za različne potrebe
Serija smernih krmilnih ventilov WMR ponuja več konfiguracij tuljave, ki so običajno prikazane kot hidravlični simboli. Ventil s štirimi vrati in tremi položaji lahko drži vse odprtine blokirane v nevtralnem položaju ali pa lahko določene odprtine poveže z rezervoarjem. Kode simbolov, kot so C, E, J, L in M, označujejo, katera vrata se povezujejo na posameznem položaju. Proizvajalci ponujajo približno 19 različnih različic simbolov, ki ustrezajo različnim zahtevam vezja.
Dvopoložajni ventili omogočajo enostavnejši vklop-izklop. Ventili s tremi položaji dodajo nevtralno stanje, ki lahko blokira pretok, omogoči prosto gibanje ali ustvari druge pogoje, odvisno od zasnove tuljave. Izbira prave konfiguracije je odvisna od tega, ali morajo cilindri obdržati svoj položaj, ko se ventil vrne v nevtralni položaj, ali morajo prosto plavati.
Proizvajalci in različice modelov
Bosch Rexroth proizvaja originalno serijo WMR kot del svoje družine izdelkov Hydronorma. Njihova serija velikosti NG6 5X vključuje različne razporeditve valjev in možnosti namestitve. Ventili so nameščeni na standardizirane podplošče po vzorcih CETOP, kar poenostavlja zamenjavo in omogoča mešanje komponent različnih proizvajalcev.
Hengli Hydraulics ponuja serijo WMR/U10 za aplikacije NG10. Njihova serija L3X ponuja 19 možnosti simbolov s konfiguracijami valjev tipa R in U. Ta raznolikost pomaga inženirjem izbrati natančen položaj valja in smer aktiviranja, ki je potrebna za njihovo specifično postavitev strojev.
Drugi dobavitelji, kot sta PONAR Wadowice in Leader Hydraulics, proizvajajo združljive ventile. Standardizacija v skladu z ISO 4401 pomeni, da se ti ventili lahko fizično izmenjujejo, čeprav bi morali načrtovalci preveriti, ali nazivni tlaki, pretočne zmogljivosti in konfiguracije tuljave ustrezajo njihovim potrebam uporabe.
Zahteve za namestitev
Pravilna namestitev potovalnega ventila WMR se začne s pripravo površine. Montažna površina na podplošči mora izpolnjevati specifikacije ravnosti 0,01 na 100 milimetrov z največjo površinsko hrapavostjo Rz 4. Kakršne koli nepravilnosti lahko povzročijo poti puščanja okoli osnove ventila.
Štirje M6 x 40-milimetrski vijaki z inbus glavo pritrdijo ventil na podplošče. Zategovanje teh vijakov na 9 njutonmetrov s toleranco plus ali minus 15 odstotkov zagotavlja ustrezno vpenjalno silo brez deformacije telesa ventila. Križno zategovanje v diagonalnem vzorcu zagotavlja enakomerno porazdelitev pritiska.
Hidravlični sistem mora pred priključitvijo na smerni regulacijski ventil WMR uporabljati ustrezno filtracijo. Namestitev filtrov, ki ohranjajo čistočo ISO 4406 razreda 20/18/15, ščiti majhne razdalje med tuljavo in telesom. Tudi majhni delci lahko opraskajo te površine in povzročijo notranje puščanje ali lepljenje.
Aplikacije iz resničnega sveta
Obdelovalni stroji uporabljajo smerni regulacijski ventil WMR za zaporedja menjave orodja in operacije vpenjanja obdelovanca. Ko se vreteno stroja ali menjalnik orodja premakne v določene položaje, odmikači aktivirajo valj in sprožijo hidravlične premike. To zagotavlja, da se pravilno zaporedje izvede samodejno brez elektronskega nadzora.
Rudarska in metalurška oprema se zanaša na te ventile za pozicioniranje tekočega traku in nadzor vrat. Težka okolja v teh panogah naredijo mehansko proženje privlačno, ker ni nobenih električnih povezav, ki bi korodirale ali odpovedale. Prah in vlaga, ki bi uničila elektronske senzorje, imata minimalen vpliv na preprosto razporeditev valjev in odmikačev.
Dvižne ploščadi in škarjasta dvigala imajo v varnostnih sistemih vgrajene ventile WMR. Položaj valja lahko kaže, ali so varnostne palice nameščene ali je ploščad dosegla določene višine. To fizično preverjanje dodaja redundanco varnostnim tokokrogom in je v skladu s predpisi, ki zahtevajo mehanske zapore.
Vzdrževanje in odpravljanje težav
Zunanje puščanje okoli montažne površine običajno kaže na poškodovane O-tesnila ali na neustrezen navor ventila. Pregled in zamenjava montažnega tesnila reši večino težav z zunanjim puščanjem. Če preverite, ali je pritrdilna površina ravna in nepoškodovana, preprečite ponovitev.
Notranje puščanje se kaže kot počasi premikanje aktuatorjev, ko bi jih moral ventil držati v položaju. To je pogosto posledica kontaminirane tekočine, ki nosi tuljavo in izvrtino. Preverjanje čistosti tekočine in zamenjava filtrov odpravita glavni vzrok. V hujših primerih bo ventil morda treba zamenjati, če obraba preseže sprejemljive meje.
Do lepljivega ali počasnega delovanja pride, ko se tuljava ne premika prosto znotraj izvrtine. Kontaminacija je spet na vrhu seznama vzrokov, vendar težave povzroča tudi delovanje zunaj določenih razponov temperature ali viskoznosti. Zagotavljanje, da hidravlična tekočina ostane znotraj specifikacij, prepreči večino operativnih težav s smernim regulacijskim ventilom WMR.
Primerjava z drugimi vrstami ventilov
Serija WMM za aktiviranje uporablja ročno ročico namesto kolesca. Operaterji ročno premaknejo ročico, da spremenijo položaj ventila, kar dobro deluje pri krmilnikih, ki jih neposredno upravljajo ljudje. Serija WMD nadomešča ročico z vrtljivim gumbom in ponuja kompaktnejšo možnost ročnega upravljanja.
Električno vodeni elektromagnetni ventili zagotavljajo daljinsko upravljanje, vendar potrebujejo električno energijo in krmilne signale. Ti ventili preklapljajo hitreje kot mehanski tipi, vendar povzročajo potencialne točke okvare prek ožičenja, solenoidov in elektronskih krmilnikov. Smerni regulacijski ventil WMR odpravlja te skrbi v aplikacijah, kjer je mehansko aktiviranje smiselno.
Pilotno upravljani ventili uporabljajo hidravlični tlak za premikanje večjih tuljav, kar omogoča nadzor večjih pretokov z manjšimi aktivacijskimi silami. Ti ventili stanejo več in dodajo kompleksnost v primerjavi z neposredno delujočo zasnovo WMR. Za aplikacije v okviru zmogljivosti pretoka in tlaka WMR se enostavnejša zasnova pogosto izkaže za bolj zanesljivo in ekonomično.
Premisleki o obvladovanju pritiska
Medtem ko vrata P, A in B varno prenašajo 315 barov, omejitev vrat T zahteva pozornost pri načrtovanju sistema. Kakršna koli omejitev v liniji rezervoarja ali uporaba rezervoarja pod tlakom dvigne tlak v odprtini T. Na to odprtino vpliva tudi protitlak drugih ventilov, ki si delijo isti vod rezervoarja.
Namestitev ločenega voda rezervoarja za ventile z znatnim povratnim tokom pomaga pri obvladovanju tlaka v odprtini T. Nekateri načrtovalci uporabljajo namenski nizkotlačni povratni razdelilnik, ki se neposredno poveže z rezervoarjem z minimalnimi omejitvami. Za sisteme, pri katerih je višji T-tlak neizogiben, določitev visokotlačnih variant smernega regulacijskega ventila WMR prepreči prezgodnjo odpoved tesnjenja.
Kontrolni ventili ali omejevalniki na določenih mestih v tokokrogu lahko nepričakovano ustvarijo pritisk na priključku T. Natančna analiza vezja med načrtovanjem identificira te situacije. Merilniki tlaka na priključku T med zagonom preverijo, ali dejanski pogoji ostajajo znotraj specifikacij.
Integracija nadzora pretoka
Smerni regulacijski ventil WMR preklaplja smer pretoka, vendar ne krmili neposredno pretoka. Večina aplikacij zahteva dodatno kontrolo pretoka za uravnavanje hitrosti aktuatorja. Iglični ventili ali krmilniki pretoka s kompenzacijo tlaka se namestijo v tokokrog ali neposredno v odprtine ventila.
Nekateri modeli WMR sprejemajo omejevalnike kartuš z navojem, ki se namestijo neposredno v vrata P. Ti čepi velikosti B08, B10 ali B12 zagotavljajo preprosto omejitev pretoka in blaženje skokov tlaka. Integrirana zasnova prihrani prostor in zmanjša število ločenih komponent v hidravličnem razdelilniku.
Regulacija vhodnega pretoka z merilnikom omeji vstop tekočine v aktuator, medtem ko nadzor z odmerkom omeji povratni tok. Izbira je odvisna od značilnosti obremenitve in želene kakovosti krmiljenja. Smerni regulacijski ventil WMR se prilagodi kateremu koli pristopu s pravilno zasnovo tokokroga okoli ventila.
Tržni premisleki za leto 2025
Izzivi dobavne verige še naprej vplivajo na razpoložljivost hidravličnih komponent. Dobavni roki za specializirane konfiguracije WMR se lahko podaljšajo za več mesecev, pri čemer nekateri proizvajalci navajajo dobavne datume do septembra 2025. Vnaprejšnje načrtovanje in vzdrževanje strateških zalog pomaga preprečiti proizvodne zamude.
Cene za standardne konfiguracije NG6 se pri večjih proizvajalcih začnejo okoli 800 ameriških dolarjev. Sekundarni trg ponuja alternative, pri čemer so rabljeni ventili včasih na voljo v razponu od 150 do 200 dolarjev. Vendar nakup rabljenih ventilov zahteva skrben pregled, da se preveri notranje stanje in prepreči prezgodnja okvara.
Strategije iskanja več virov, ki vključujejo tako vrhunske blagovne znamke, kot je Bosch Rexroth, kot združljive alternative proizvajalcev, kot je Hengli, zagotavljajo prilagodljivost dobave. Standardizacija ISO 4401 pomeni, da je menjava med znamkami še vedno izvedljiva, če se specifikacije ujemajo. Vzdrževanje odobrenih seznamov dobaviteljev za več dobaviteljev zmanjšuje tveganje v trenutnem tržnem okolju.
Vloga v sodobni avtomatizaciji
Ker tovarne dodajajo več senzorjev, krmilnikov in omrežne povezljivosti, ponuja preprost mehanski smerni regulacijski ventil WMR strateške prednosti. Ni ga mogoče vdreti, ne potrebuje posodobitev programske opreme in odpove na predvidljive načine. Ta zanesljivost postane dragocena za varnostno kritične funkcije, ki potrebujejo mehansko podporo.
Evropski predpisi, kot je Cyber Resilience Act, se osredotočajo na varnost digitalnih izdelkov. Povsem mehanske komponente, kot je ventil WMR, ne spadajo pod te zahteve, kar poenostavlja skladnost za proizvajalce strojev. Ventil zagotavlja varno temeljno plast, ki v sistem ne vnaša ranljivosti kibernetske varnosti.
Energetska učinkovitost spodbuja zanimanje za optimizacijo hidravličnih sistemov. Medtem ko smerni krmilni ventil WMR sam po sebi ne varčuje z energijo, njegova zanesljivost in nizko notranje puščanje prispevata k splošni učinkovitosti sistema. Pravilno dimenzionirani ventili z ustreznimi pretoki zmanjšajo padce tlaka in izgubljeno proizvodnjo toplote.
Izbira prave konfiguracije
Izbira smernega regulacijskega ventila WMR se začne z razumevanjem zahtev uporabe. Največji pretok in tlak določata, ali je velikost NG6 ali NG10 primerna. Tip aktuatorja in želeno obnašanje nevtralnega položaja narekujeta potrebno konfiguracijo simbola.
Pozicioniranje valjev vpliva na to, kako se ventil integrira z mehanskim sistemom. Valji tipa R so nameščeni na eni strani, medtem ko so valji tipa U nameščeni na drugi, kar omogoča prilagodljivost pri namestitvi odmikača. Na to izbiro vplivata zahtevana sila aktiviranja in razpoložljiva geometrija odmikača.
Izbira materiala za tesnjenje je odvisna od vrste tekočine in skrajnih temperatur. Standardna NBR tesnila delujejo s hidravličnim oljem na osnovi nafte v tipičnih industrijskih temperaturnih območjih. Visokotemperaturne aplikacije ali sintetične tekočine lahko zahtevajo FKM tesnila, ki prenašajo različne pogoje. Preverjanje kemične združljivosti preprečuje nabrekanje ali poslabšanje tesnila.
Dokumentacija in podporni viri
Proizvajalci na svojih spletnih straneh zagotavljajo podrobno tehnično dokumentacijo za smerni regulacijski ventil WMR. Podatkovni listi navajajo natančne specifikacije, mere in kode za naročanje. Priročniki za namestitev podrobno pokrivajo postopke montaže in vrednosti navora.
Modeli CAD v različnih formatih pomagajo pri oblikovanju stroja in postavitvi razdelilnika. Te 3D predstavitve prikazujejo natančne ovojnice ventilov in lokacije vrat, kar omogoča preverjanje motenj pred fizičnim prototipiranjem. Večina proizvajalcev ponuja modele v formatih STEP ali IGES, ki se uvozijo v običajno programsko opremo za načrtovanje.
Podpora za inženiring aplikacij pomaga rešiti zapletena vprašanja načrtovanja vezij. Proizvajalci vzdržujejo tehnične ekipe, ki lahko priporočijo posebne konfiguracije za neobičajne aplikacije ali odpravijo težave v obstoječih sistemih. Izkoriščanje prednosti teh virov v fazi načrtovanja prepreči drage napake in preoblikovanje.
Končni premisleki
Smerni krmilni ventil WMR služi aplikacijam, kjer mehansko krmiljenje položaja in zanesljivo preklapljanje štejeta več kot elektronska prefinjenost. Njegova preizkušena zasnova obvladuje zahtevne pogoje v rudarstvu, obdelavi kovin in ravnanju z materiali brez ranljivosti elektronskih krmilnikov. Razumevanje njegovih zmogljivosti in omejitev omogoča inženirjem, da ga učinkovito uporabljajo.
Pravilno ravnanje s tekočino znatno podaljša življenjsko dobo ventila. Vzdrževanje standardov čistoče, delovanje v določenih temperaturnih in viskoznih območjih ter upravljanje tlaka v odprtini T preprečuje večino načinov okvar. Zaradi teh preprostih varnostnih ukrepov je smerni regulacijski ventil WMR dolgotrajna komponenta, ki zagotavlja desetletja uporabe.
V svetu, ki si prizadeva za digitalno preobrazbo, ventil WMR dokazuje, da imajo mehanske rešitve še vedno pomembno vlogo. Nezmožnost vdora ali daljinske manipulacije zagotavlja inherentno varnost. Fizična povezava med položajem stroja in hidravličnim delovanjem ustvarja predvidljivo vedenje, na katerega so lahko odvisni varnostni sistemi. Iz teh razlogov ostaja smerni regulacijski ventil WMR pomemben v sodobni industrijski hidravliki.
