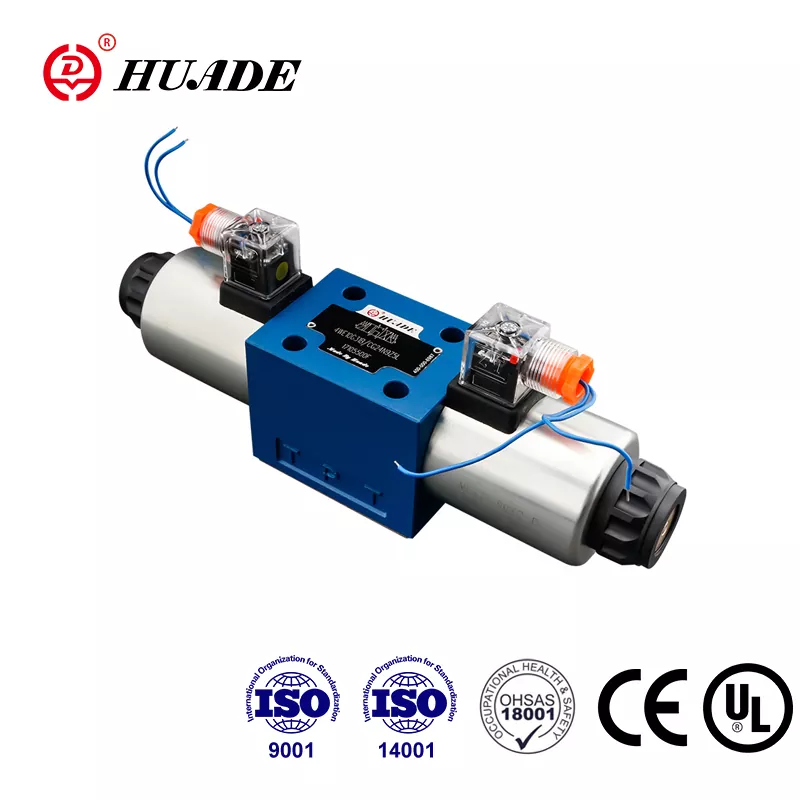

Ko delate s hidravličnimi sistemi, potrebujete komponente, ki preprosto delujejo – dan za dnem, izmeno za izmeno. The4WE10 smerni regulacijski ventilsi je v tovarnah po vsem svetu prislužila svoj ugled ravno zaradi tega razloga. Ta smerni regulacijski ventil ni najbolj dovršena tehnologija, vendar 4WE10 opravlja bistveno nalogo nadzora pretoka hidravlične tekočine z izjemno doslednostjo.
TheVentil 4WE10deluje po enostavnem principu. Elektromagnetna tuljava potiska tuljavo znotraj telesa ventila, ki odpira in zapira poti za hidravlično olje. Ko napajate tuljavo, se tuljava premakne. Ko prekinete napajanje, ga vzmet vrne v prvotni položaj. Zasnova 4WE10 je neposredno delujoča, kar pomeni, da med električnim signalom in mehanskim gibanjem ni pilotne stopnje ali kompleksnega mehanizma.
Razumevanje standarda NG10 za 4WE10
The4WE10 smerni regulacijski ventilsledi tako imenovanemu standardu za namestitev NG10, znanemu tudi kot CETOP 5 ali ISO 4401-05. Ta standardizacija je za smerne regulacijske ventile pomembnejša, kot bi si mislili. To pomeni, da lahko zamenjate 4WE10 enega proizvajalca z enakovrednim smernim regulacijskim ventilom drugega proizvajalca, ne da bi preoblikovali montažno ploščo ali napeli vaš sistem. Za vzdrževalne ekipe in oblikovalce opreme ta medsebojna zamenljivost 4WE10 zmanjša glavobole in stroške.
TheVentil 4WE10povezuje se prek štirih glavnih vrat: P za dovod tlaka, A in B za dva delovna priključka, ki se povezujeta z vašimi aktuatorji, in T za povratni vod nazaj v rezervoar. Ta štirismerna konfiguracija omogoča 4WE10 nadzor nad dvosmernim gibanjem, zato boste našli te smerne regulacijske ventile, ki krmilijo cilindre, ki se morajo iztegniti in umakniti.
Tehnične zmogljivosti smernega regulacijskega ventila 4WE10
The4WE10prenese pritisk do 315-350 barov, odvisno od specifičnega modela, kar pomeni približno 4.569 PSI. To je dovolj za večino industrijskih strojev, ne da bi se podali na ekstremno težka območja. Nazivni pretok 4WE10 znaša 120 litrov na minuto, čeprav lahko ta smerni regulacijski ventil po potrebi poveča do 160 litrov na minuto. Za referenco je 120 litrov na minuto približno 31,7 galon na minuto.
Te številke določajo, kjeVentil 4WE10ustreza vašemu sistemu. Če dosledno izvajate višje pretoke skozi svoj smerni regulacijski ventil, boste začeli opažati padce tlaka, ki ustvarjajo toploto in odpadno energijo. Razmerje med pretokom in padcem tlaka v 4WE10 ni linearno – sledi kvadratnemu zakonu, kar pomeni, da podvojitev pretoka početveri izgubo tlaka. Pri nominalnih 120 litrih na minuto bo vaš smerni regulacijski ventil 4WE10 pokazal približno 12 barov padca tlaka, kar predstavlja energijo, ki se spremeni v toploto in ne v koristno delo.
4WE10 Vrste tuljav in njihove uporabe
TheVentil 4WE10je na voljo v različnih konfiguracijah tuljave, označenih s črkami, kot so D, E, G in H. Vsaka črka določa, kaj se zgodi s potmi tekočine, ko je smerni krmilni ventil v svojem srednjem položaju, in izbira prave konfiguracije 4WE10 je pomembna za obnašanje vašega stroja.
The4WE10 H-tuljavablokira vsa vrata v osrednjem položaju. To ustvari hidravlično zaporo, ki drži vaš cilinder točno tam, kjer je, tudi pod obremenitvijo. To konfiguracijo 4WE10 bi uporabili, ko je pomembna natančnost pozicioniranja, na primer držanje objemke zaprto med varjenjem. Slaba stran je, da lahko kakršno koli toplotno raztezanje ujetega olja poveča tlak v vašem smernem regulacijskem ventilu, zato morate to upoštevati pri načrtovanju.
The4WE10 G-tuljavapovezuje tlačni priključek neposredno z rezervoarjem v srednjem položaju. Ta konfiguracija smernega regulacijskega ventila razbremeni vašo črpalko, sistemski tlak pade skoraj na nič, medtem ko 4WE10 miruje. Običajno je pri aplikacijah stiskalnice, kjer stroj čaka med cikli. Vaša črpalka deluje, vendar se ne bori proti visokemu tlaku prek ventila 4WE10, ki prihrani energijo in zmanjša toploto.
The4WE10 E-tuljavablokira tlačni priključek, vendar povezuje delovne priključke z rezervoarjem. To omogoča odvajanje ujetega tlaka iz vaših aktuatorjev, hkrati pa preprečuje nov pretok iz črpalke skozi smerni krmilni ventil. Uporabno je, ko morate sprostiti preostali tlak, preden se začne naslednji cikel na vašem sistemu 4WE10.
Različne aplikacije potrebujejo različna vedenja, standardizirane črkovne kode pa olajšajo določitev, kateri potni regulacijski ventil 4WE10 potrebujete brez dolgih tehničnih opisov.
Namestitev vašega smernega regulacijskega ventila 4WE10
Montaža4WE10je preprosta, vendar morate biti pozorni na nekaj podrobnosti. Smerni regulacijski ventil je mogoče namestiti v kateri koli smeri, vendar morate za lažje vzdrževanje upoštevati, kje se končajo električni priključki na vašem 4WE10. Tuljave so odstranljive in se lahko vrtijo za 360 stopinj okoli svoje osi, kar vam pomaga, ko imate opravka s tesnimi prostori pri namestitvi 4WE10.
Ena pogosto spregledana podrobnost priVentil 4WE10je tlak v povratnem vodu. Medtem ko glavni priključki prenesejo 350 barov, morajo priključki rezervoarja na vašem smernem regulacijskem ventilu ostati pod 160 bari. Če uporabljate več enot 4WE10, ki imajo skupen povratni vod, lahko skoki tlaka iz enega smernega regulacijskega ventila vplivajo na druge. Protitlak lahko celo povzroči neželeno premikanje tuljave v vašem 4WE10. To težavo preprečite z uporabo posameznih povratnih ventilov na vsakem povratnem vodu 4WE10 ali zagotovitvijo ustrezne velikosti voda.
The4WE10 smerni regulacijski ventilvključuje določbe za ročno preglasitev, ki vam omogoča ročno upravljanje med zagonom ali odpravljanjem težav. Ta funkcija na 4WE10 ima omejitev tlaka na 50 barov na odprtini rezervoarja. Ni zasnovan kot varnostna funkcija ali za redno delovanje vašega smernega regulacijskega ventila, le kot pomoč pri vzdrževanju.
4WE10 Električne specifikacije
večina4WE10 smerni regulacijski ventilidelujejo na 24 V DC, čeprav boste našli različice 4WE10 za 12 V, 48 V, 110 V AC in 220 V AC, odvisno od standardov vašega objekta. Tuljava 4WE10 se poveže prek električnega konektorja DIN EN 175301-803, ki je postal nekakšen industrijski standard za industrijske smerne regulacijske ventile. Veliko različic 4WE10 vključuje LED indikator, ki zasveti, ko je tuljava pod napetostjo, kar vam omogoča hitro vizualno potrditev, ne da bi potrebovali multimeter.
The4WE10zasnova tuljave uporablja konstrukcijo z mokrim zatičem, kar pomeni, da je v neposrednem stiku s hidravličnim oljem, ki teče skozi smerni krmilni ventil. Ta stik z oljem v 4WE10 naredi več koristnih stvari. Hladi tuljavo in preprečuje toplotno preobremenitev vašega smernega regulacijskega ventila. Duši mehanske vibracije in hrup ter ohranja tiho delovanje 4WE10. In zagotavlja mazanje, ki podaljša življenjsko dobo tuljave na vašem smernem regulacijskem ventilu. Slaba stran je, da morate v primeru okvare tuljave na vašem 4WE10 izprazniti ali izolirati ta del sistema pred zamenjavo, čeprav je zaradi odstranljive zasnove ta postopek razmeroma hiter za smerni krmilni ventil.
Zahteve za tekočino za ventil 4WE10
The4WE10 smerni regulacijski ventilpričakuje hidravlično olje na mineralni osnovi z viskoznostjo približno 37 mm²/s pri 55 °C. 4WE10 prenaša širok razpon od 2,8 do 380 mm²/s, vendar delovanje v skrajnih mejah vpliva na delovanje vašega smernega regulacijskega ventila. Zelo redko olje poveča notranje puščanje v 4WE10, gosto olje pa upočasni odzivni čas in poveča padec tlaka skozi smerni krmilni ventil.
Nadzor kontaminacije je pomemben zaVentil 4WE10življenje. Priporočilo za smerne regulacijske ventile je čistost ISO 4406 20/18/15 ali več, s filtracijo 10–16 mikronov. To se morda sliši preveč natančno, vendar razmiki med tuljavo in izvrtino v vašem 4WE10 merijo v razponu od 5 do 25 mikronov, odvisno od zasnove smernega krmilnega ventila. Delci v tem razponu velikosti delujejo kot brusni papir, obrabijo natančne površine v vašem 4WE10, ki tesnijo vsaka vrata od drugih.
Trdi delci ustvarjajo praske, ki sčasoma povečajo puščanje v vašem4WE10 smerni regulacijski ventil. Mehki onesnaževalci in voda lahko spodbujajo korozijo ali tvorijo usedline blata. V vsakem primeru se učinkovitost vašega ventila 4WE10 poslabša. V zelo umazanih sistemih boste morda videli zatikanje tam, kjer se tuljava 4WE10 noče gladko premikati ali se počasi vrne v sredinski položaj v smernem krmilnem ventilu.
4WE10 Padec tlaka in učinkovitost sistema
Razumevanje padca tlaka vam pomaga oblikovati učinkovitejše sisteme zVentil 4WE10. Pri 60 litrih na minuto vaš smerni regulacijski ventil pade približno 3 bare. Pri 100 litrih na minuto to poskoči na 8 barov prek 4WE10. Pri največjih 120 litrih na minuto izgubite 12 barov skozi smerni regulacijski ventil.
Vsak bar padca tlaka pri danem pretoku predstavlja moč, pretvorjeno v toploto v vašem4WE10. Formula je enostavna: izguba moči je enaka stopnji pretoka, pomnoženi s padcem tlaka. Pri 100 litrih na minuto s padcem 8 barov skozi vaš smerni regulacijski ventil je to približno 1,3 kilovata toplote. Vaš sistem mora odvajati toploto, ki jo ustvari 4WE10, bodisi prek hladilnika bodisi tako, da sprejme višje temperature olja.
Za sisteme, kjer je učinkovitost pomembna, ohranjanje pretoka pod 80 litrov na minuto skozi4WE10 smerni regulacijski ventilomogoča boljše ravnovesje med velikostjo ventila in proizvodnjo toplote. Če potrebujete večje pretoke, kot jih lahko učinkovito prenese 4WE10, razmislite o naslednji velikosti ali vzporedni uporabi več smernih regulacijskih ventilov.
4WE10 Preklopni čas in odziv
TheVentil 4WE10običajno preklopi v 70–120 milisekundah, kar je dovolj hitro za večino industrijskih aplikacij, vendar ne takojšnje. Funkcije notranjega dušenja v smernem regulacijskem ventilu zgladijo prehod in preprečijo hidravlični udar, ki bi lahko poškodoval komponente ali ustvaril hrup. V kolutu 4WE10 boste našli majhne odprtine in komore, ki merijo pretok olja med preklopom.
nekaj4WE10 smerni regulacijski ventilmodeli vključujejo zunanje nastavitvene vijake, s katerimi lahko nastavite hitrost preklopa. To postane uporabno, ko si več enot 4WE10 deli skupne vode, kar vam omogoča, da razporedite njihove preklopne čase, da se izognete prehodnim pojavom tlaka v vašem sistemu smernega krmilnega ventila.
Pogoste uporabe za smerni regulacijski ventil 4WE10
Boste našliVentili 4WE10v vseh industrijskih okoljih. Aplikacije obdelovalnih strojev uporabljajo smerni krmilni ventil 4WE10 za delovno vpenjanje, kjer se mora valj med rezanjem močno iztegniti in zadržati položaj. Stroji za brizganje uporabljajo 4WE10 za krmiljenje zatičev ventilov, ki uravnavajo pretok plastike. Avtomatizirane montažne linije uporabljajo te smerne krmilne ventile v robotih za pobiranje in nameščanje za diskretne premike pozicioniranja.
The4WE10odlikuje ga diskretno krmiljenje—premik v položaj A, ustavitev, premik v položaj B, ustavitev. Ta smerni regulacijski ventil ne upravlja dobro s proporcionalnim krmiljenjem, ker je odprt ali zaprt, vmes pa ni nič. Če potrebujete variabilno regulacijo hitrosti ali natančno regulacijo pretoka poleg tega, kar ponuja 4WE10, bi namesto tega prešli na proporcionalni smerni regulacijski ventil v seriji 4WRPE.
Vzdrževanje vašega ventila 4WE10
The4WE10zasnova s snemljivo tuljavo poenostavlja vzdrževanje tega smernega regulacijskega ventila. Ko se tuljava na vašem 4WE10 pokvari, jo lahko zamenjate brez odpiranja hidravličnega sistema. Odklopite električni vtič, odvijte pritrdilno matico, izvlecite staro tuljavo in namestite novo na vaš smerni regulacijski ventil. Tuljava 4WE10 se lahko med namestitvijo vrti, tako da lahko električni konektor namestite kjer koli vam najbolj ustreza.
Notranja obraba tuljave v4WE10 smerni regulacijski ventilsčasoma povzroči povečano puščanje in počasen odziv. Morda boste opazili, da se valj počasi premika, ko bi moral zadržati položaj, ali pa se čas preklopa podaljša na vašem 4WE10. Na tej točki iščete bodisi obnovo smernega regulacijskega ventila z novimi tesnili in po možnosti novim tuljavom, bodisi popolno zamenjavo vašega 4WE10. Ekonomski izračun je odvisen od vaših stroškov dela v primerjavi s ceno ventila.
Zatikanje v4WE10se prikaže kot občasno delovanje ali popolna odpoved prestavljanja. Včasih lahko obnovite delovanje vašega smernega regulacijskega ventila z izpiranjem sistema in zamenjavo filtrov, vendar če so se na tuljavi ali izvrtini 4WE10 pojavile zareze, potrebujete nadomestne dele za smerni regulacijski ventil.
Nabava vašega smernega regulacijskega ventila 4WE10
Bosch Rexroth je ustvaril4WE10zasnovo in ponuja najširši izbor smernih regulacijskih ventilov s 53 različnimi konfiguracijami tuljave. Njihovi ventili 4WE10 služijo kot referenčni standard za smerne regulacijske ventile. Hydac, Parker, Eaton Vickers in Argo Hytos proizvajajo združljive različice 4WE10, ki se namestijo na isti vmesnik. Kitajski proizvajalci, kot sta CML in Huade, proizvajajo cenovno konkurenčne alternative 4WE10, ki ohranjajo standard vgradnje za smerne krmilne ventile.
Cene za4WE10 smerni regulacijski ventilznaša od približno 18 do 38 USD na enoto, odvisno od količine, specifikacij in dobavitelja. Najmanjše količine naročil za enote 4WE10 se razlikujejo od posameznih kosov do 50 ali več, pri čemer večja naročila prinašajo nižje cene enot. Dobavni roki običajno trajajo 10-15 dni za standardne konfiguracije 4WE10.
Standardizacija pomeni, da lahko vir4WE10 smerni regulacijski ventiliod več dobaviteljev in ohraniti medsebojno zamenljivost. Za kritične aplikacije lahko imate na zalogi ventile 4WE10 dveh različnih proizvajalcev, da zagotovite, da nikoli niste odvisni od ene same dobavne verige za vaše smerne krmilne ventile.
Omejitve 4WE10 in kdaj razmisliti o alternativah
The4WE10 smerni regulacijski ventildobro opravlja svojo načrtovano vlogo, vendar ima jasne omejitve. Binarna narava regulacije 4WE10 pomeni, da ta smerni regulacijski ventil ni primeren za aplikacije, ki potrebujejo spremenljivo hitrost ali mehke zagone. Zaradi padcev tlaka pri visokem pretoku je 4WE10 neučinkovit za neprekinjeno delovanje z visokim pretokom. Notranje puščanje, ki je del zasnove tuljave 4WE10, pomeni, da ta smerni regulacijski ventil ne bo zadrževal tlaka za nedoločen čas v konfiguracijah z zaprtim središčem.
Če potrebujete sorazmerni nadzor nad tem, kar4WE10ponudbe, si oglejte smerne regulacijske ventile z integrirano elektroniko in proporcionalnimi solenoidi. Če potrebujete zelo nizko puščanje, razmislite o ventilih v obliki lopute namesto 4WE10. Če delate s pretoki znatno nad 120 litri na minuto, je naslednja velikost (NG16 ali NG25) bolj smiselna kot smerni regulacijski ventil 4WE10.
The4WE10tehnologija je zrela, kar pomeni, da ne boste videli dramatičnih izboljšav v osnovni zmogljivosti 4WE10. Inovacije v hidravliki so se usmerile k proporcionalnim in pametnim smernim regulacijskim ventilom z integrirano diagnostiko. 4WE10 ostaja pomemben za aplikacije, kjer njegove zmogljivosti ustrezajo zahtevam in kjer preizkušena, standardizirana tehnologija smernih regulacijskih ventilov odtehta prednosti novejših pristopov.
Izbira prave konfiguracije 4WE10
Izbira a4WE10 smerni regulacijski ventilzahteva uskladitev parametrov vašega sistema z zmogljivostmi ventila. Izračunajte želeni pretok in zagotovite, da ostane pod 80–100 litrov na minuto za učinkovitost s 4WE10. Preverite, ali vaš tlak ostaja znotraj meje 315–350 barov z ustrezno varnostno rezervo za vaš smerni regulacijski ventil. Izberite vrsto tuljave 4WE10, ki zagotavlja centriranje, ki ga potrebuje vaša aplikacija.
Upoštevajte električno napajanje, ki je na voljo na mestu namestitve, in navedite ustrezno4WE10napetost tuljave za vaš smerni regulacijski ventil. Razmislite o dostopu za vzdrževanje – ali lahko nekdo doseže električni konektor in tuljavo na vašem 4WE10, ko je potreben servis? Načrtujte napeljavo povratnega voda, da se izognete težavam s protitlakom s smernim regulacijskim ventilom.
The4WE10zanesljivost izhaja iz njegove preproste mehanske zasnove in zrelih proizvodnih procesov za tem smernim regulacijskim ventilom. Ob pravilni uporabi znotraj delovnega območja in vzdrževanju v skladu z osnovnimi praksami hidravličnega sistema zagotavlja 4WE10 leta dosledne uporabe. Ta zanesljivost v kombinaciji z globalno razpoložljivostjo in konkurenčnimi cenami pojasnjuje, zakaj smerni regulacijski ventil 4WE10 ostaja standardna izbira za industrijsko hidravlično krmiljenje, čeprav je ena od starejših tehnologij ventilov, ki so še vedno v proizvodnji.
Za sisteme, ki resnično potrebujejo le diskretno kontrolo položaja pri zmernih pretokih, je4WE10 smerni regulacijski ventilpredstavlja praktično, dobro razumljeno rešitev. Ne bo vam dal prefinjenosti novejših tehnologij, vendar se bo 4WE10 vsak dan pojavil na delu in svoje delo opravil brez drame.
