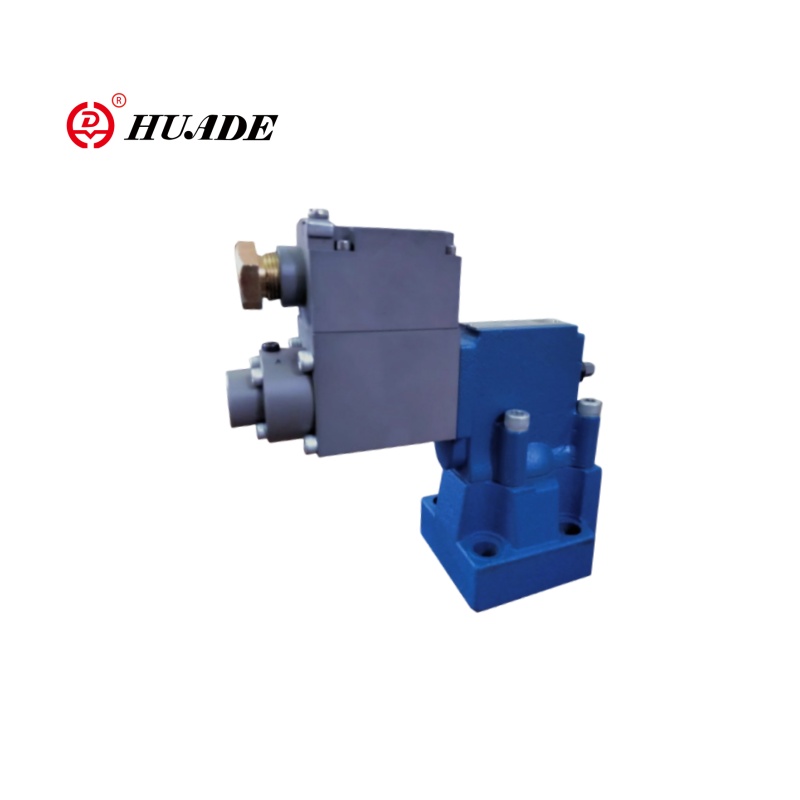

Eksplozija odporen tlačni ventil DBEM

V primerjavi z eksplozijskim tlačnim ventilom DBE je serija ventila DBEM primernejša za scenarije z visokim dinamičnim odzivom in inteligentnimi zahtevami. Območje delovnega tlaka 50 ~ 315 barov, pretok do 600 L/min (model DBEM 32). Delovna napetost je DC 24V. Eksplozijski odporen tlačni ventil DBEM sprejme integrirano zasnovo z neobveznim integriranim digitalnim ojačevalnikom (modul OBE), poenostavljeno ožičenje in strukturo jedra vklopljenega ventila, zato ni treba razstaviti cevovoda za vzdrževanje.

Parameter izdelka za eksplozijo, odporen

Funkcija izdelka in uporaba eksplozijskega tlačnega ventila DBEM

Značilnosti:

-Sub-Plote Montaža:

- Vzorec prenosa v DIN 24 340 OBRAZEC E in ISO 6264

- za namestitev v razdelilnikih

- 4 ocene tlaka

- max. Omejitev tlaka, neobvezno

- ojačevalnik tipa VT-2000 (mora biti naročen ločeno)

Vloga:

DBEM, ki je odporen proti eksploziji, se pogosto uporablja v naftni in plinski industriji, kemičnih in farmacevtskih eksplozijskih sistemih, premogovnikih in podzemni opremi, ladjah in morskem inženiringu.

Primer:

Eksplozijski plc → DBEM ventil (integrirani ojačevalnik OBE) → Senzor tlaka, odporen na eksplozijo

                                      ↓

                       Profibus-DP Bus

Funkcija in konfiguracija eksplozijskega tlačnega ventila DBEM

Eksplozijski tlačni ventil DBEM je pilotni ventil za razbremenitev tlaka. Uporablja se za nenehno nastavitev tlaka v hidravličnih sistemih z električnim signalom.

V bistvu ti ventili so sestavljeni iz pilotskega ventila (1) s proporcionalnim elektromagnetnim (2) in glavnim ventilom (3) z glavnim vložkom tuljave (4).

TIP HD-DBE ... FB

Tlačna meja je glede na vrednost električnega toka in nastavljena s proporcionalnim elektromagnetnim (2). Sistemski tlak se uporablja za glavno tuljavo (4). Hkrati se tlak pritiska na vzmetno obremenjeno stran glavne tuljave (4) in pilotski poppet (6) prek odprtine (5) na pilotskem ventilu (1). Če hidravlična sila presega magnetno silo, se odpre pilotni poppet (6). Pilotna tekočina se lahko pretaka nazaj v rezervoar in tlak, ki ga povzročajo odprtine, vpliva na glavno tuljavo (4). Nato glavna tuljava (4) odpre kanal od črpalke do rezervoarja.

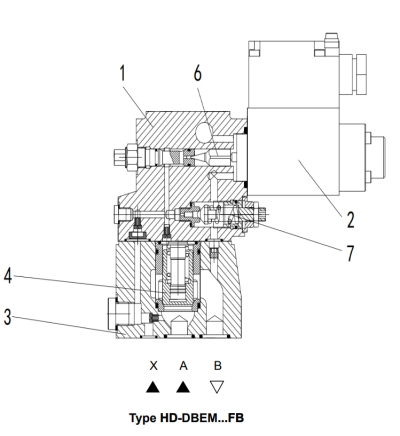

Type HD-DBEM ... FB

Izbirno lahko ventil dobavimo z dodatnim vzmetnim pilotnim krmilnim ventilom (7) za največjo varnost tlaka (odvečna varnost tlaka).

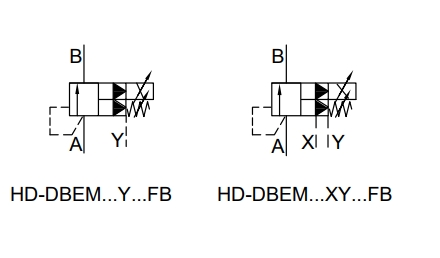

Simbol Eksplozija odporen tlačni ventil DBEM
