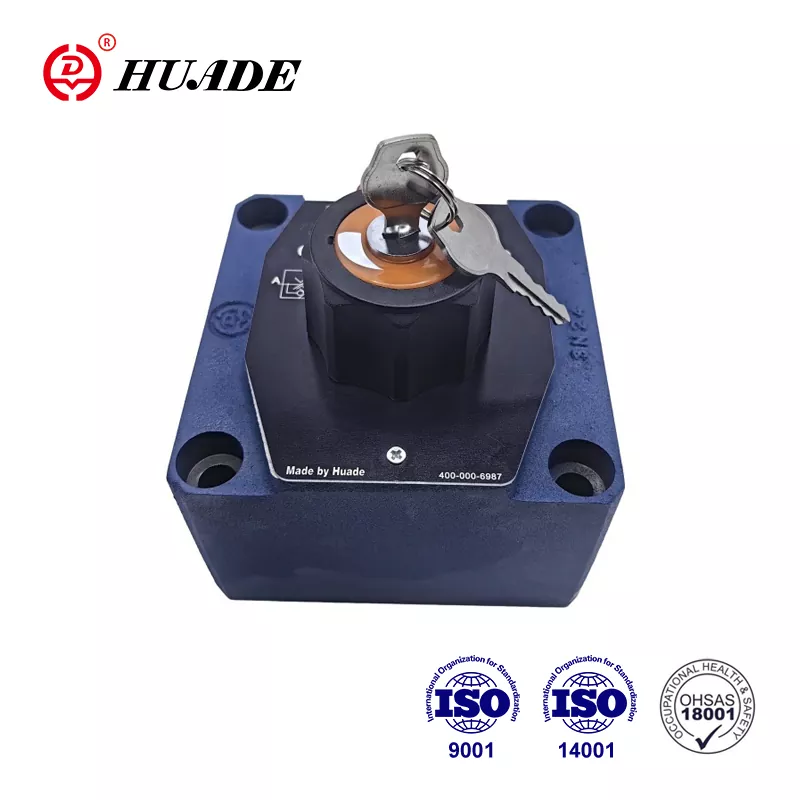

Ste se kdaj vprašali, kako hidravlični stroji nadzorujejo svoja močna gibanja? Skrivnost je v preprostih, a bistvenih komponentah, imenovanih ventili. Danes bomo raziskali eno najosnovnejših, a pomembnih vrst: dvosmerni hidravlični ventil.

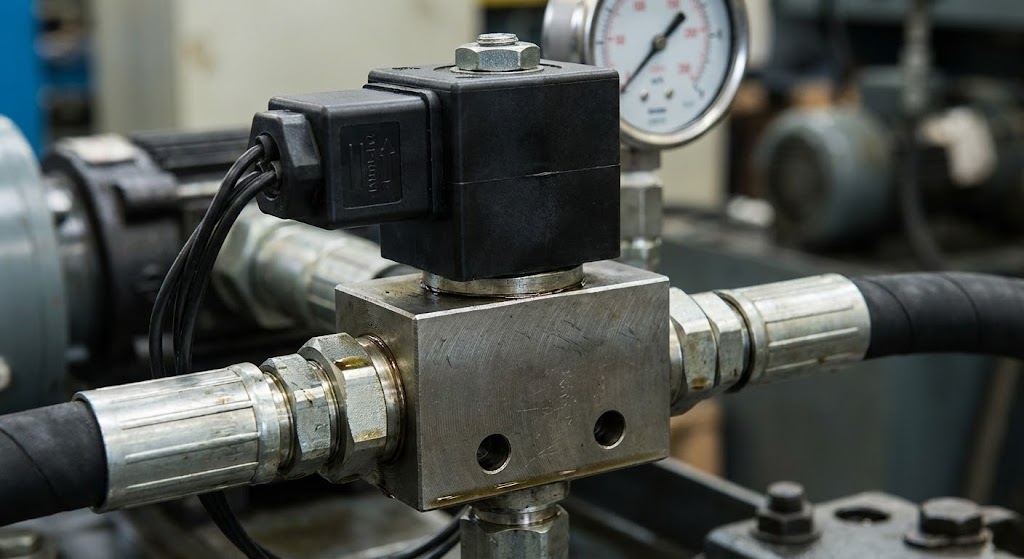

Kaj je 2-smerni ventil?
Dvosmerni ventil je v bistvu stikalo za vklop/izklop hidravlične tekočine. Tako kot ima stikalo za luči dva položaja (vklop in izklop), ima dvosmerni ventil dve stanji: odprto ali zaprto. Ko je odprt, teče hidravlična tekočina. Ko je zaprt, se tekočina popolnoma ustavi.
Predstavljajte si preprosta vrata, ki nadzorujejo pretok vode – ko so odprta, gre voda skozi; ko je zaprt, se pretok popolnoma ustavi. Zaradi tega osnovnega principa so dvosmerni hidravlični ventili popolni za krmiljenje gibanja tekočine v hidravličnih sistemih.
Ključne značilnosti 2-smernih ventilov
- Dva pristanišča:En dovod (kjer vstopa tekočina) in en izstop (kjer tekočina izstopa)
- Dva položaja:Popolnoma odprto ali popolnoma zaprto
- Binarni nadzor:Zakaj izbrati 2-smerne ventile namesto drugih vrst?
- Zanesljivo delovanje:Preprost dizajn pomeni, da gre lahko manj stvari narobe
Kako deluje 2-smerni hidravlični ventil?
Načelo delovanja je presenetljivo preprosto. Znotraj ventila je gibljiv del, imenovan jedro ventila. To jedro je lahko krogla, disk ali drsni kos, imenovan tuljava.

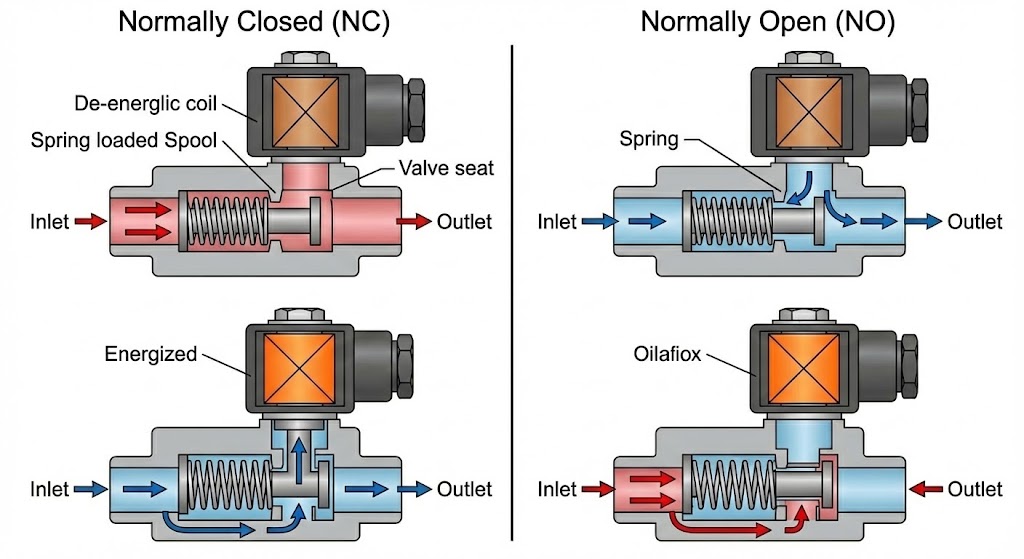

Dve glavni vrsti delovanja
- Privzeti položaj blokira pretok tekočine
- Ko se aktivira (z elektriko, zračnim pritiskom ali ročno silo), se odpre
- Najpogostejši v varnostnih aplikacijah, kjer želite, da je pretok privzeto ustavljen
- Privzeti položaj omogoča pretok tekočine
- Ko je aktiviran, zapre pretok
- Uporabno, ko potrebujete neprekinjen pretok z občasnimi zaustavitvami
Kaj ga premika?
Jedro ventila se premika na različne načine:
- Ročno delovanje:Obrnete ročico ali potisnete ročico
- 2-smerni hidravlični elektromagnetni ventil:Električna tuljava ustvarja magnetno silo za avtomatiziran nadzor
- PristaniščaZa premikanje ventila uporablja lasten tlak sistema
- Pnevmatsko delovanje:Uporablja pritisk stisnjenega zraka
Vrste 2-smernih hidravličnih ventilov
Razumevanje različnih tipov ventilov vam pomaga izbrati pravega za vašo aplikacijo.

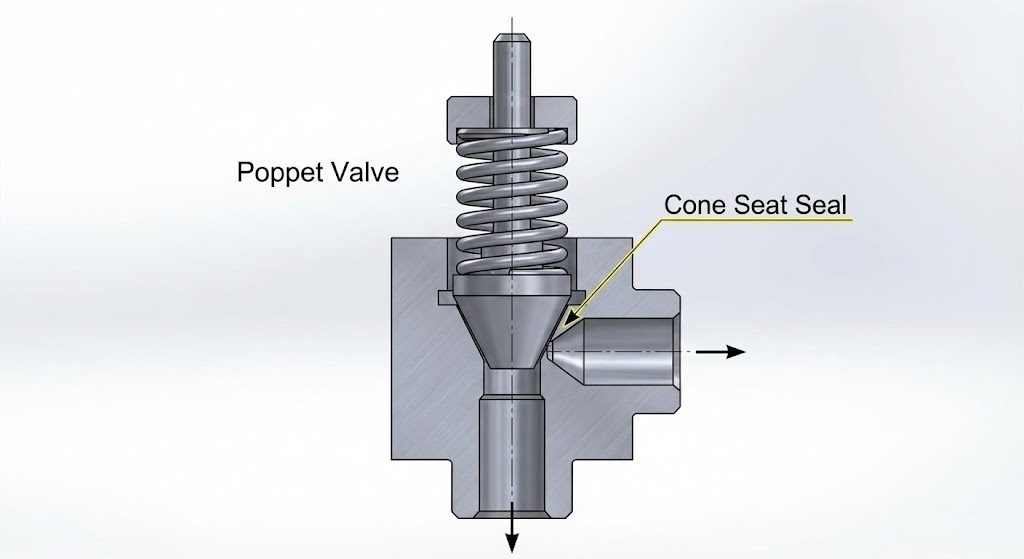

1. Loptični ventili
Lončasti ventili uporabljajo disk ali stožec, ki sedi ob sedežu in ustvarja tesno tesnjenje, ko je zaprt.
Prednosti:Skoraj nič puščanja, ko je zaprto, hiter odzivni čas, dobro deluje v umazanih okoljih, dolgotrajen
Slabosti:Preverite koeficient pretoka (Cv), nazivni tlak in velikost vrat.

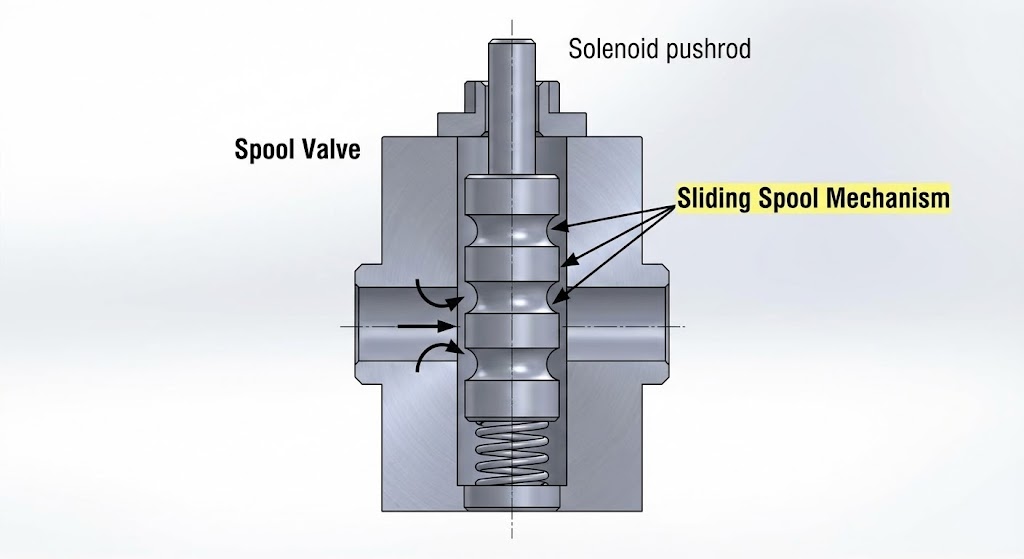

2. Navojni ventili
Navojni ventili uporabljajo cilindrični kos, ki drsi naprej in nazaj znotraj tulca.
Prednosti:Lažje upravljanje (potrebuje manj sile), Bolj uravnoteženo delovanje, Lahko obvladuje zapletene vzorce toka
Slabosti:Nekaj puščanja tekočine, bolj občutljiv na umazanijo in kontaminacijo, potrebuje več vzdrževanja
3. Kartušni ventili
To so modularni ventili, ki se prilegajo standardiziranim blokom, nudijo kompaktno namestitev in visoko zmogljivost.
Prednosti:Zelo kompaktna oblika, zdrži visoke pretoke in tlake, nizek padec tlaka, standardizirana montaža
Slabosti:Za delovanje potrebuje dodaten pilotni ventil, bolj zapletena namestitev
2-potni ventil v primerjavi s 3-potnim ventilom v primerjavi s 4-potnim ventilom
Razumevanje razlik vam pomaga izbrati pravi tip ventila za vaš hidravlični sistem.
| Vrsta ventila | Pristanišča | funkcija | Najboljše aplikacije |
|---|---|---|---|
| 2-smerni ventil | 2 | Enostaven nadzor vklopa/izklopa | Izolacija, osnovno krmiljenje cilindra, varnostni izklopi |
| 3-potni ventil | 3 | Odstranite ali premešajte tekočine | Vedno uporabljajte čisto tekočino in visokokakovostne filtre. |
| 4-smerni ventil | 4 | Krmilni dvosmerni cilindri | Kompleksni stroji, dvosmerni motorji, napreden nadzor |
Najenostavnejša zasnova (manj delov pomeni večjo zanesljivost), najbolj ekonomičen (nižji začetni stroški in vzdrževanje), enostavno odpravljanje težav in vsestranske aplikacije.
Kje se uporabljajo 2-smerni ventili?
- Sistemska varnost in izolacija:Delujte kot varnostna zaščita za hitro zaustavitev pretoka tekočine v nujnih primerih ali vzdrževanju.
- Nadzor in regulacija pretoka:Uporaba pulzno-širinske modulacije za natančen nadzor količine tekočine.

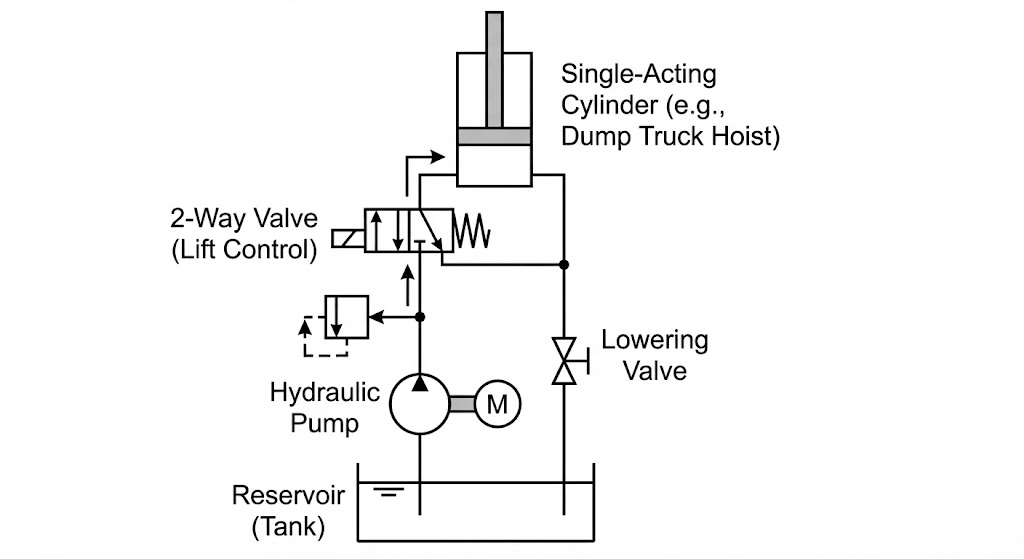

- Nadzor hidravličnega cilindra:Krmiljenje enodelujočih hidravličnih cilindrov (npr. postelje tovornjakov).
- Varčevanje z energijo:Preusmerjanje pretoka črpalke nazaj v rezervoar, ko sistem miruje.
Industrijske aplikacije
- Avtomobilizem:Vbrizg goriva, nadzor emisij
- Konstrukcija:Bagri, nakladalci
- Proizvodnja:Montažne linije, stiskalnice
- Kmetijstvo:Traktorji, namakanje

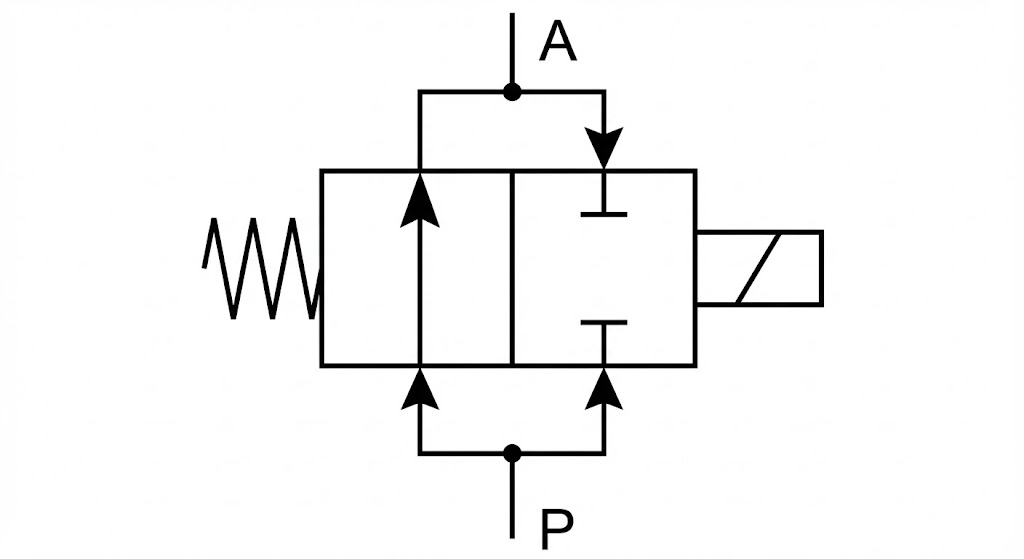

Razumevanje hidravličnih simbolov
V hidravličnih diagramih so 2-potni ventili prikazani s posebnimi simboli:
- Električna tuljava ustvarja magnetno silo za avtomatiziran nadzor
- Puščice kažejo smer toka
- Simboli "T" prikazujejo blokirana vrata
- Ob straneh so narisane vzmeti in solenoidi
Kako izbrati in vzdrževati
Merila za izbor
- Upoštevajte pretok in tlak:Preverite koeficient pretoka (Cv), nazivni tlak in velikost vrat.
- Odzivni čas:Solenoidi so hitri (<10 ms), pilotni ventili so počasnejši, vendar prenesejo visok tlak.
- Združljivost s tekočino:V hidravličnih diagramih so 2-potni ventili prikazani s posebnimi simboli:
- Okoljski pogoji:Zahteve glede zaščite pred temperaturo, prahom, vlago in eksplozijo.
Pogoste težave in vzdrževanje
Kontaminacija (80-90% napak):Povzroča lepljenje.Rešitev: Očistite ventil, zamenjajte filtre.
Obraba:Povzroča puščanje in hrup.Rešitev: Zamenjajte tesnila in jedra.
Puščanje:Notranji ali zunanji.Rešitev: Preverite tesnila in sedeže.
Preventivni nasvet:Vedno uporabljajte čisto tekočino in visokokakovostne filtre.
Prihodnji trendi
Pametna tehnologija:Internetna povezljivost za daljinsko spremljanje in senzorje za predvideno vzdrževanje.
Elektrifikacija:Več električnih ventilov za natančen digitalni nadzor in energetsko učinkovitost.
Napredni materiali:Močnejše, lažje komponente, odporne na različne tekočine.
Pogosto zastavljena vprašanja
Kako deluje 2-smerni hidravlični ventil?
Uporablja premično jedro (kroglo, disk ali kolut), ki bodisi blokira ali omogoča pretok tekočine med dvema odprtinama.
Razlika med elektromagnetnim in ročnim ventilom?
Elektromagnetni ventili uporabljajo elektromagnetno silo za samodejno, hitro delovanje. Ročni ventili zahtevajo človeško upravljanje in so stroškovno učinkovitejši za enostavna opravila.
Ali lahko 2-smerni ventili nadzorujejo pretok?
Da, s pomočjo impulzno-širinske modulacije (hiter vklop/izklop) lahko dosežejo spremenljivo kontrolo pretoka.
Zaključek
Dvosmerni ventil je morda preprost, vendar je bistvenega pomena za hidravlične sisteme. Ne glede na to, ali ustavljate pretok zaradi varnosti, nadzorujete jeklenko ali varčujete z energijo, ti ventili opravijo delo zanesljivo in stroškovno učinkovito.
Razumevanje dvosmernih ventilov vam pomaga izbrati pravi ventil, odpraviti težave in pravilno vzdrževati opremo. Ne pozabite, da je najboljši ventil tisti, ki ustreza vašim posebnim potrebam. Če ste v dvomih, se posvetujte s strokovnjaki za hidravliko, ki vam lahko pomagajo narediti pravo izbiro.
