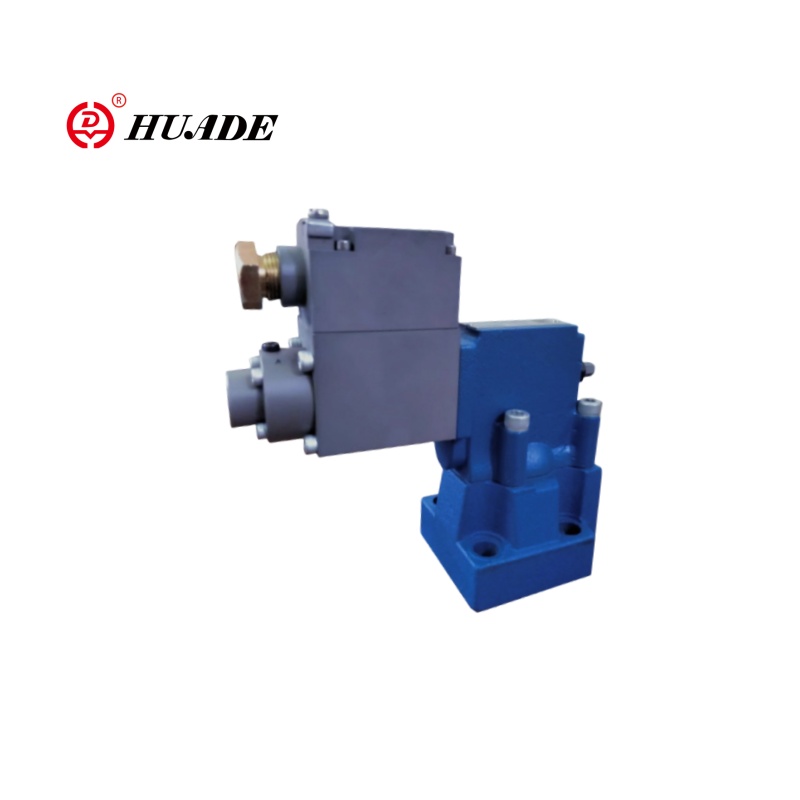

Serija DBE, ki je odporna proti eksploziji, je električno nadzorovan tlak, ki uravnava ventil, zasnovan za vnetljiva in eksplozivna okolja, z natančno proporcionalno regulacijo tlaka in varnimi značilnostmi, odpornih na eksplozijo. Proporcionalni reliefni ventil DBE ima vgrajeno mehansko funkcijo za razbremenitev v sili, samodejno preklopite na varen tlak, ko je napajanje izklopljeno. Premak, odporen proti obrabi, na jedru ventila lahko podaljša življenjsko dobo.
| Tekočina | Mineralno olje, primerno za NBR in FKM SEAL |
| Fosfatni ester za FKM Seal | |
| Temperaturno temperaturno območje ℃ | -30 do +80 (NBR SEAL) |
| -20 do +80 (FKM Seal) | |
| Območje viskoznosti mm2/s | 2,8 do 380 |
| Linearnost | ± 3,5% |
| Ponovljivost | ＜ ± 2% |
| Električni | |
| Vir napajanja | DC |
| Min.solenoidni tok ma | 100 |
| Max.solenoidni tok ma | 800 |
| Odpornost na tuljavo | 19.5Ω pri 20 ℃, Max.Warm Vrednost: 28.8Ω |
| Delovni status | Neprekinjeno |
| Max.RUPIRANJA Okoljska temperatura | +50 ℃ |
| Izolacija do DIN 40 050 | IP65 |
Značilnosti:
-Sub-Plote Montaža:
- Vzorec prenosa v DIN 24 340 OBRAZEC E in ISO 6264
- za namestitev v razdelilnikih
- 4 ocene tlaka
- max. Omejitev tlaka, neobvezno
- ojačevalnik tipa VT-2000 (mora biti naročen ločeno)
Vloga:
Eksplozijski odporen tlačni ventil DBE se lahko uporabi za vrtanje platforme za preprečevanje izpuha (BOP), orodja za navzdol, postaje za stiskanje zemeljskega plina, hidravlične nosilce, stroji za ščitnike, opremo za pridobivanje plina, opremo za vrtanje v globokomorskem morju in stroje, odporne na eksplozijo.
Primer:
Eksplozijski plc → Eksplozijski proporcionalni ojačevalnik → DBE ventil → hidravlični aktuator
↑
Senzor tlaka, odporen na eksplozijo (povratne informacije)
Eksplozijski tlačni ventil DBE je pilotski tlačni ventil. Uporablja se za nenehno nastavitev tlaka v hidravličnih sistemih z električnim signalom.

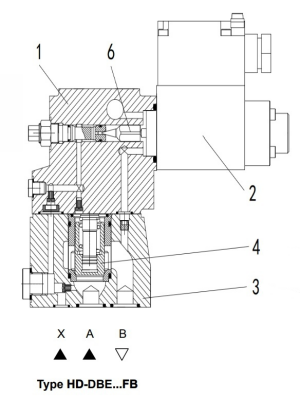

V bistvu ti ventili so sestavljeni iz pilotskega ventila (1) s proporcionalnim elektromagnetnim (2) in glavnim ventilom (3) z glavnim vložkom tuljave (4).
TIP HD-DBE ... FB
Tlačna meja je glede na vrednost električnega toka in nastavljena s proporcionalnim elektromagnetnim (2). Sistemski tlak se uporablja za glavno tuljavo (4). Hkrati se tlak pritiska na vzmetno obremenjeno stran glavne tuljave (4) in pilotski poppet (6) prek odprtine (5) na pilotskem ventilu (1). Če hidravlična sila presega magnetno silo, se odpre pilotni poppet (6). Pilotna tekočina se lahko pretaka nazaj v rezervoar in tlak, ki ga povzročajo odprtine, vpliva na glavno tuljavo (4). Nato glavna tuljava (4) odpre kanal od črpalke do rezervoarja.

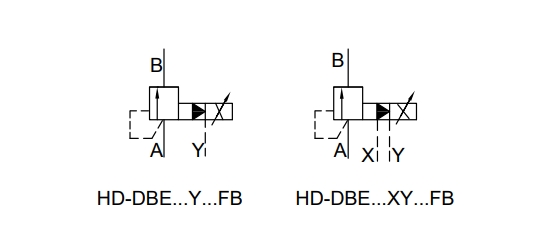

Simbol Eksplozijski tlačni ventil DBE
