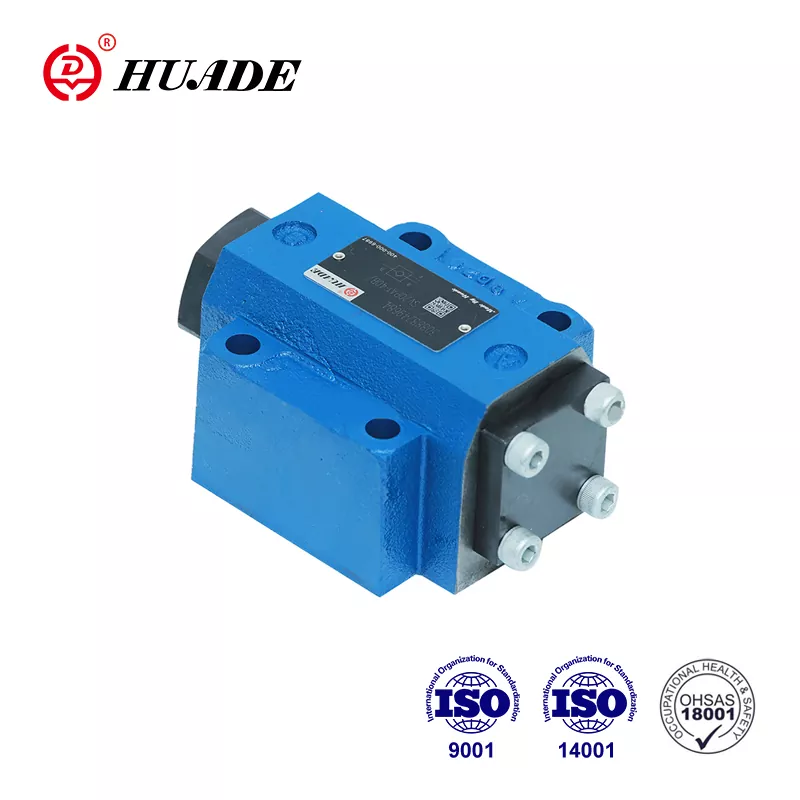

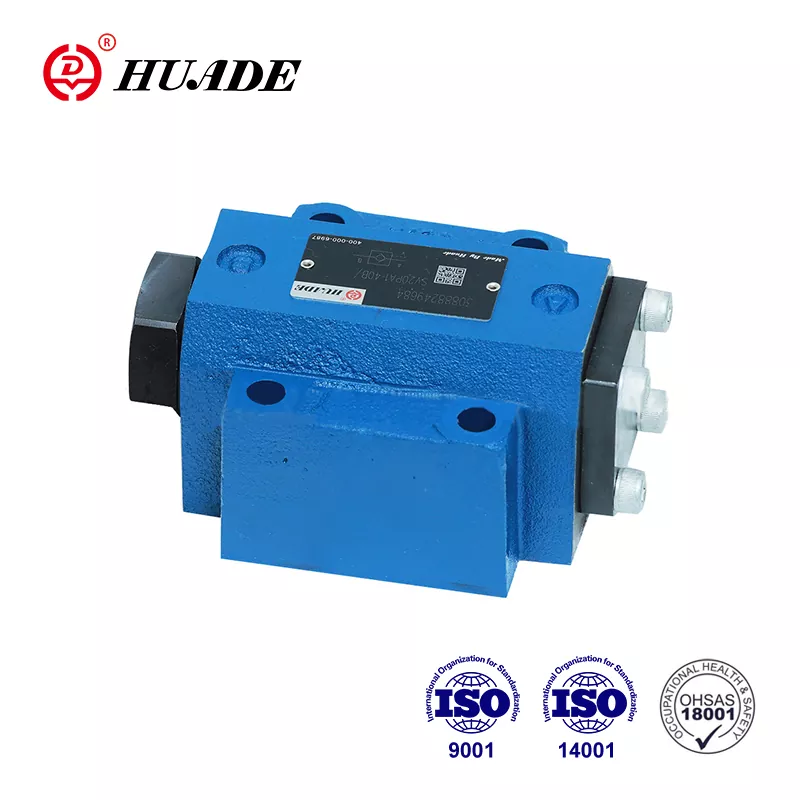

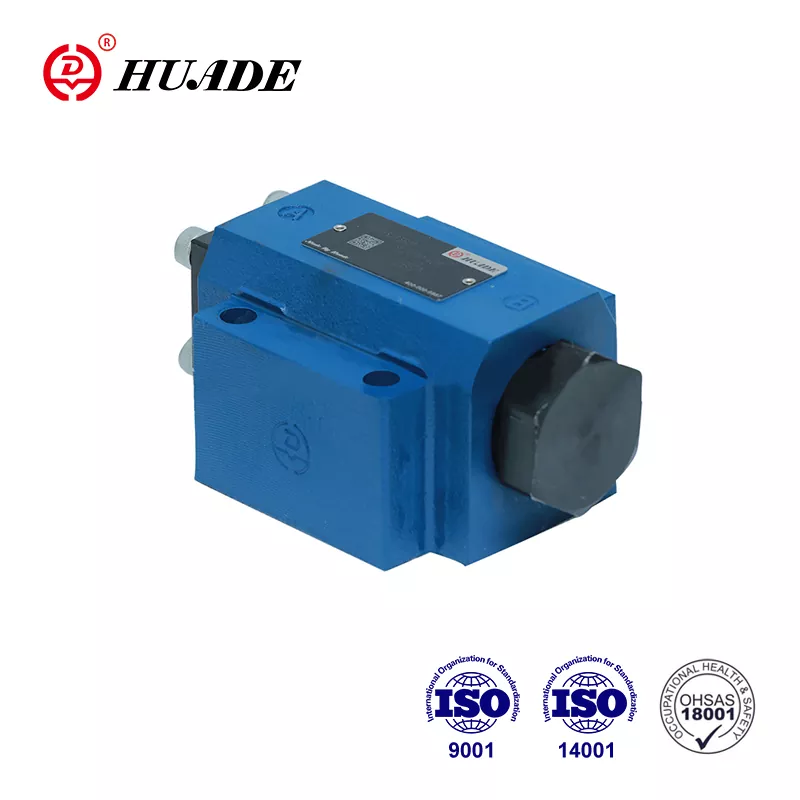

Huade je znana blagovna znamka na Kitajskem. Po ustanovitvi ima dve dolgoletni izkušnji sodelovanja z Rexrothom. Lahko popolnoma nadomesti serijo SL, ki jo ponuja Rexroth. Cena je bolj razumna. Huade® povratni ventili serije SL so konkurenčni z dobro kakovostjo in nižjo ceno. Huade daje velik poudarek kakovosti. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Hidravlični ventili Huade se zaradi vrhunske zmogljivosti pogosto uporabljajo v vojaški industriji in na drugih področjih. Vsi protipovratni ventili Huade® bodo zapakirani v standardne kartone in vodotesno plastično embalažo.
|
Tehnični podatki |
||||||
|
Slog |
10 |
16 |
20 |
25 |
30 |
|
|
Teža |
montaža na ploščo (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
navojna povezava (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Položaj namestitve (㎫) |
Neobvezno |
|||||
|
Smer toka (㎫) |
Od A do B brezplačno, od B do A skozi odprtino |
|||||
|
Delovni tlak, maks. (㎫) |
0,5~315 |
|||||
|
Krmilni tlak, največ (㎫) |
0,5~315 |
|||||
|
Kontrolna prostornina - odprtina X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrolna prostornina - odprtina Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontrolna območja - območje A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-površina A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-površina A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-površina A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Tlačna tekočina |
Mineralna olja (za NBR tesnilo) ali fosfatni ester (za FPM tesnilo) |
|||||
|
Temperaturno območje tlačne tekočine（℃） |
-30～+80 |
|||||
|
Območje viskoznosti (mm2/s) |
2,8 do 500 |
|||||
Lastnosti:
▶ povratni ventil, ki ga krmili tekočina
▶ Za montažo na ploščo, Montažni vzorec po DIN 24 340
▶ Spoj plošče ali vijačni navoj
▶ Z ali brez odprtine za puščanje
▶ Z ali brez predodpiranja
▶ Tip s predodpiranjem, dušeno dekompresijo
▶ 4 pritiski odpiranja
▶ Vzorec priključka na Din 24 340 iz A, 1SO 4401 in CETOP-RP 121H
Nepovratni ventili SL so hidravlični krmilni povratni ventili v obliki lopute, ki jih je mogoče odpreti, da omogočijo nizko raven v kateri koli smeri.
Ti ventili se uporabljajo za izolacijo obratovalnih tokokrogov pod tlakom, kot zaščita pred znižanjem obremenitve, ko pride do prekinitve voda, ali pred plazečimi premiki hidravlično zaklenjenih aktuatorjev.
V bistvu so ti ventili sestavljeni iz ohišja (1), lopute (2), kompresijske vzmeti (3), regulacijskega tuljave (4) in predodpiranja, kot kroglični loputni ventil (5), po izbiri.
Ventil omogoča prost pretok od A do B, v nasprotni smeri pa loputo (2) poleg sile vzmeti drži na sedežu sistemski tlak.
Preko tlačnega priključka na krmilni odprtini X se krmilni bat (4) premakne v desno. To potisne loputo (2) s sedeža. Zdaj lahko ima ventil tudi pretok od B do A.
Za zagotovitev pravilnega odpiranja ventila preko regulacijskega bata (4) je potreben določen minimalni regulacijski tlak.
Ta ventil ima dodatno predodpiranje. Preko tlačnega priključka na krmilni odprtini X se krmilni bat (4) potisne v desno.
Ta najprej potisne kroglico (5) in nato loputo (2) s sedeža. Zdaj ima ventil lahko tudi pretok od B do A. Zaradi predodpiranja pride do dušene dekompresije tekočine pod pritiskom. S tem se izognete možnim tlačnim udarcem
Funkcija tega ventila je načeloma enaka kot ventil SV. Razlika je dodatna izpustna odprtina Y. S tem je območje obroča krmilnega bata (4) ločeno od odprtine A.
Tlak, ki je prisoten na odprtini A, vpliva samo na območje A4 krmilnega bata (4).
Prerez protipovratnega ventila tipa SL. .PB
(z odprtino za puščanje, brez predhodnega odpiranja)
