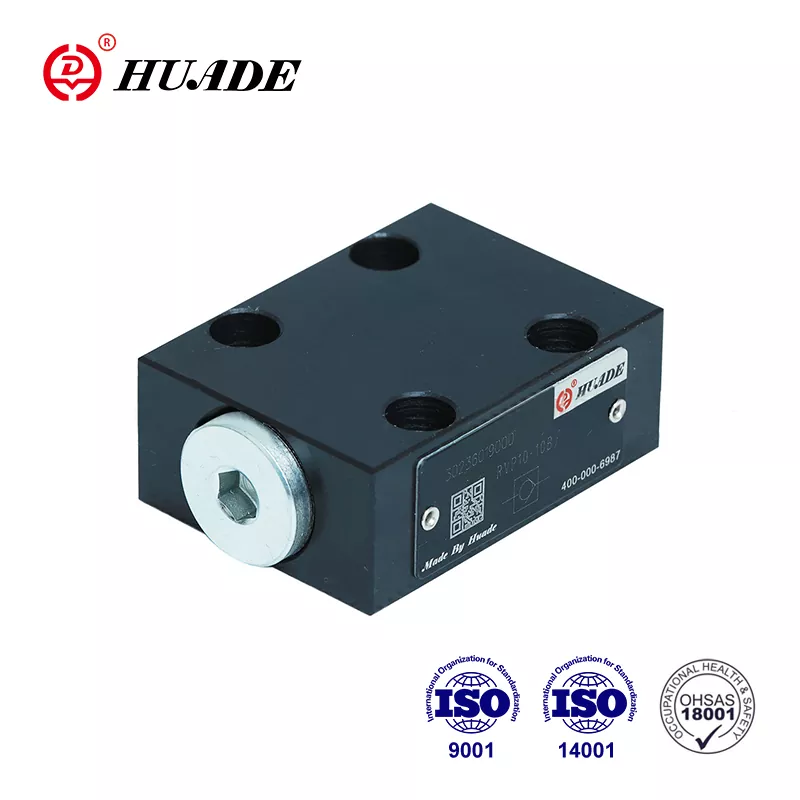

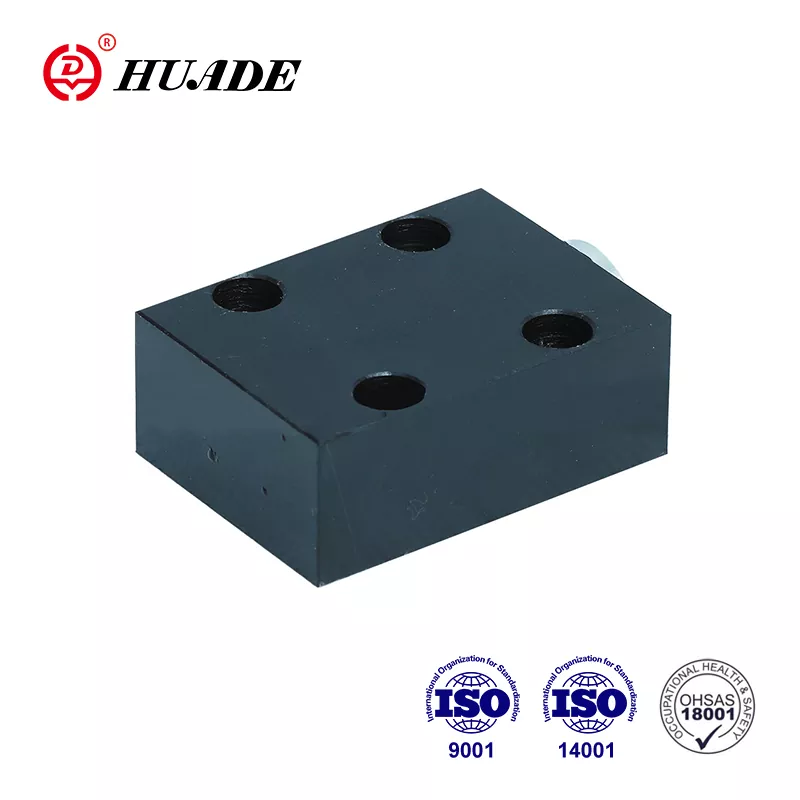

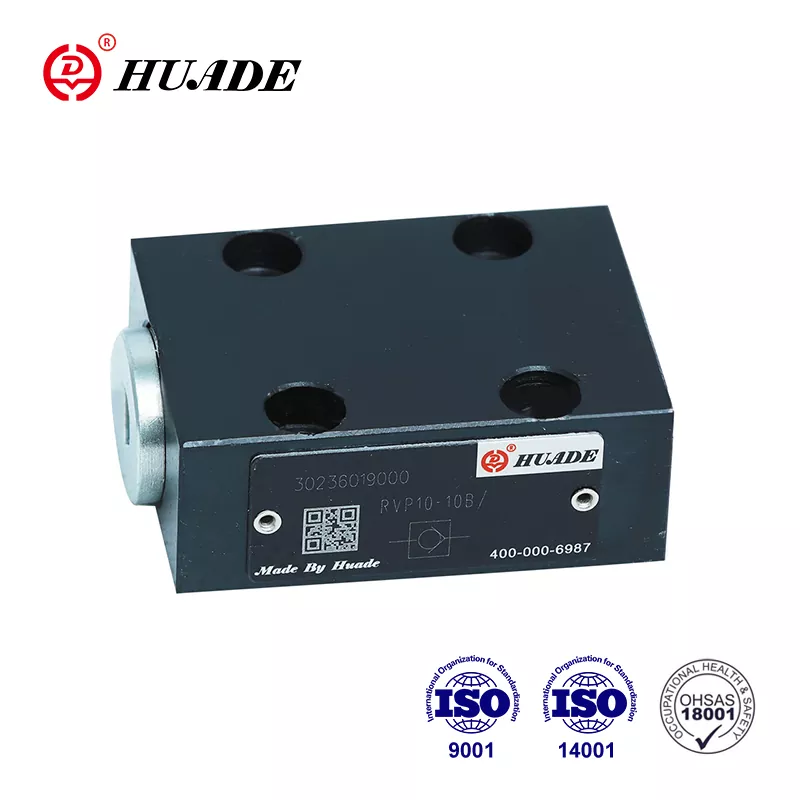

Kontrolni ventil RVP 6

Več kot 7-letno sodelovanje z Rexrothom od leta 1979 lahko protipovratni ventil Huade® RVP 6 v celoti nadomesti isti tip ventila, ki ga ponuja Rexroth. Tovarna je opravila ISO9001, ISO14001 in ISO45001. Protipovratni ventili Huade se pogosto uporabljajo v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih itd. Vsi povratni ventili RVP 6 bodo podvrženi strogemu testiranju, preden zapustijo tovarno, da se zagotovi odlična kakovost.

Parameter izdelka povratnega ventila RVP 6

Lastnosti izdelka in uporaba povratnega ventila RVP 6

Lastnosti:

▶ Priključek plošče

▶ Zapiranje brez puščanja v eno smer

Uporaba:

Protipovratni ventil RVP 6 se uporablja predvsem na izhodu iz črpalke kot protitlačni ventil in obvodni ventil.

Podrobnosti o proizvodnji povratnega ventila RVP 6

Protipovratni ventil tipa RVP 6 ima nalogo prednostno zapreti pretok brez puščanja v eni smeri in omogočiti prost pretok v nasprotni smeri. V bistvu je sestavljen iz ohišja (1), lopute (2), tlačne vzmeti (3), in vzmetni sedež (4). Hod lopute (2), ki je voden na svojem

zunanji premer je omejen z mehanskim omejevalnikom. Vgrajena tlačna vzmet (3) podpira gibanje zapiranja. Poleg tega tlačna vzmet (3) drži loputo (2) v zaprtem položaju tudi, ko skozi ventil ni pretoka.

Simbol

Strukturni diagram

①Ohišje  ②Poppet  ③Vzmet  ④Vzmetni sedež

Obvestilo o povratnem ventilu RVP 6

1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.

2. Rezervoar mora biti zaprt in na vhodu zraka mora biti nameščen zračni filter

3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.

4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi

5. Hrapavost površine, povezane z ventilom, mora biti 0,8/

6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
