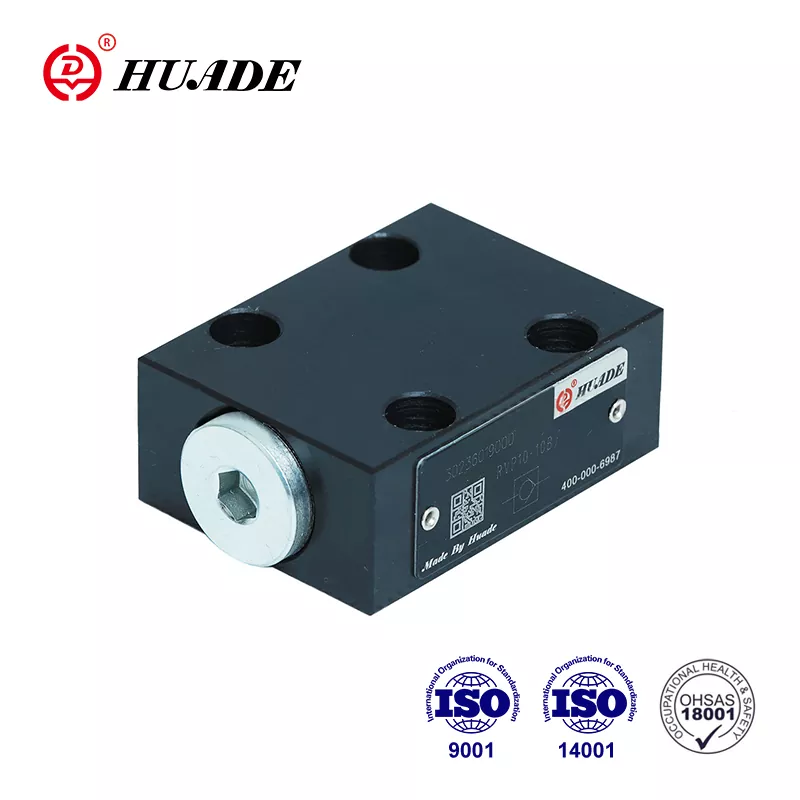

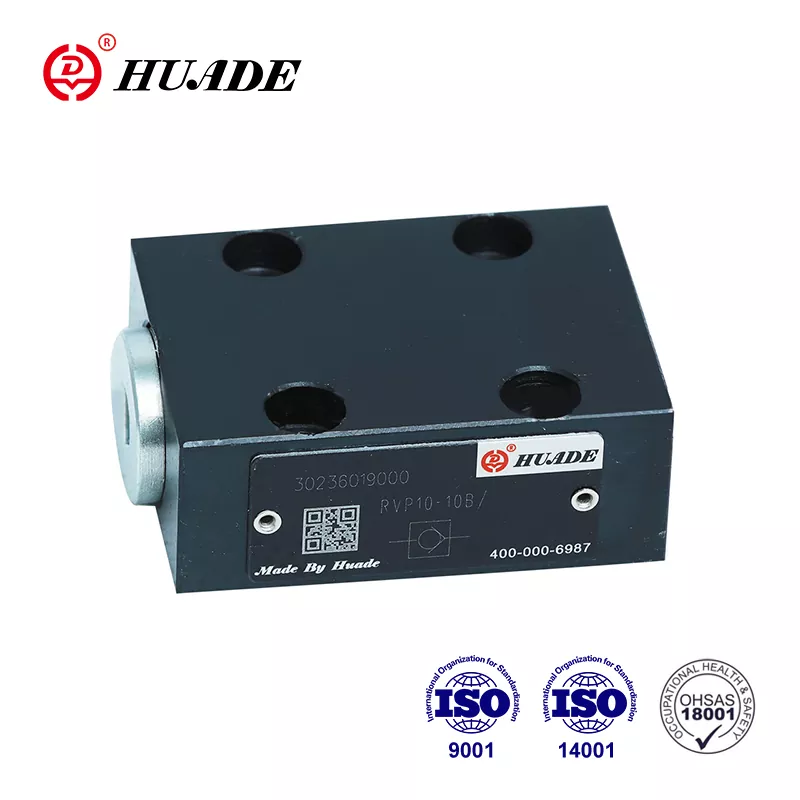

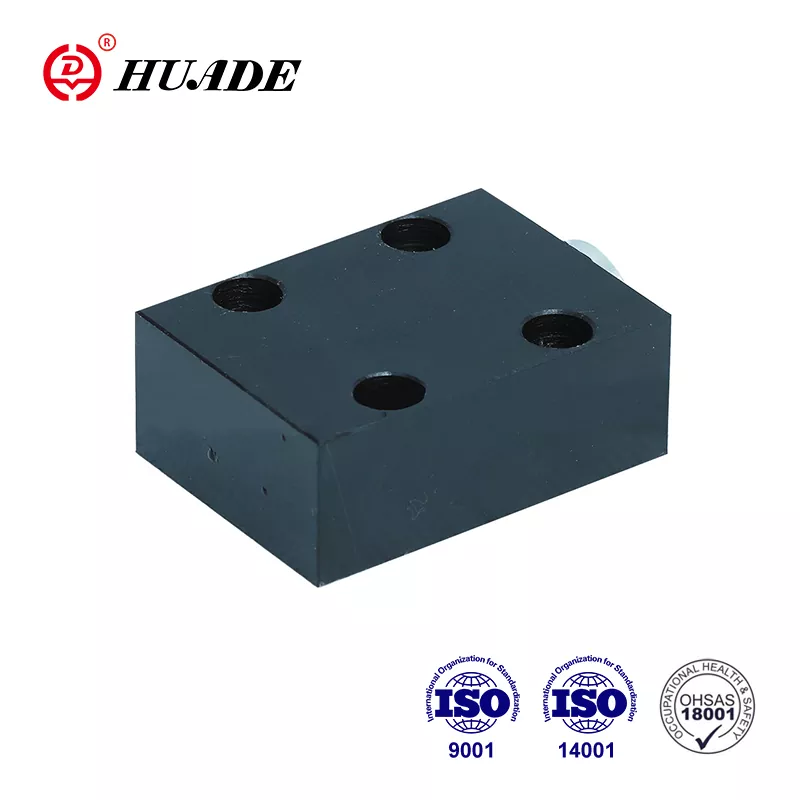

Kot vodilni kitajski proizvajalec tehnologije hidravličnega prenosa in krmiljenja lahko povratni ventil vrhunske kakovosti Huade® RVP 8 popolnoma nadomesti serijo RVP 8, ki jo ponuja Rexroth. Cena je bolj razumna. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Hidravlični usmerjevalni povratni ventili Huade® imajo vrhunsko zmogljivost in so že priljubljeni med kitajskimi potrošniki. Hidravlični ventili Huade® se pogosto uporabljajo v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih itd. Vsi izdelki bodo podvrženi strogemu testiranju, preden zapustijo tovarno. Kakovost vsakega povratnega ventila jamčimo eno leto. Med garancijskim obdobjem je popravilo brezplačno.
|
Tehnični podatki |
|||||||||
|
Velikost |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Delovni tlak, max (MPa) |
31.5 |
||||||||
|
Odpiralni tlak (MPa) |
0.05 |
||||||||
|
Tlačna tekočina |
mineralna olja ali fosfatni ester |
||||||||
|
Temperaturno območje tlačne tekočine（℃） |
-30～+80 |
||||||||
|
Območje viskoznosti (mm2/s) |
2,8~500 |
||||||||
|
Fiksni položaj |
izbirno |
||||||||
|
Teža (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Lastnosti:
▶ Priključek plošče
▶ Zapiranje brez puščanja v eno smer
Uporaba:
Protipovratni ventil RVP 8 se v glavnem uporablja na izhodu iz črpalke kot protitlačni ventil in obvodni ventil.
Protipovratni ventil RVP 8 ima nalogo prednostno zapreti pretok brez puščanja v eni smeri in omogočiti prost pretok v nasprotni smeri. V osnovi je sestavljen iz ohišja (1), lopute (2), tlačne vzmeti (3) in vzmetni sedež (4). Hod lopute (2), ki je voden na svojem
zunanji premer je omejen z mehanskim omejevalnikom. Vgrajena tlačna vzmet (3) podpira gibanje zapiranja. Poleg tega tlačna vzmet (3) drži loputo (2) v zaprtem položaju tudi, ko skozi ventil ni pretoka.
Simbol
Strukturni diagram
①Ohišje ②Poppet ③Vzmet ④Vzmetni sedež
1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.
2. Rezervoar mora biti zaprt in na vhodu zraka mora biti nameščen zračni filter
3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.
4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi
5. Hrapavost površine, povezane z ventilom, mora biti 0,8/
6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
