Proporcionalni reliefni ventil za zaprto zanko vodila, ki se uporablja za nadzor delovnega tlaka hidravličnega sistema, in lahko igra zaščitno vlogo v aktuatorju. Na podlagi tradicionalnega proporcionalnega tlačnega ventila na odprti zanki se dodajo povratne informacije o tlaku, da se doseže nadzor nad zaprto zanko, izboljšata pa se natančnost in hitrost odziva tlaka in hitrost odziva. Neobvezno z vmesnikom vodila, natančnost tlaka vodila je višja, tlačni izhod je linearna, natančnost tlaka je določena z natančnostjo tlačnega senzorja. Primerno za kovanje kovanja, keramični tlak in druge natančne natančne kontrole tlaka.

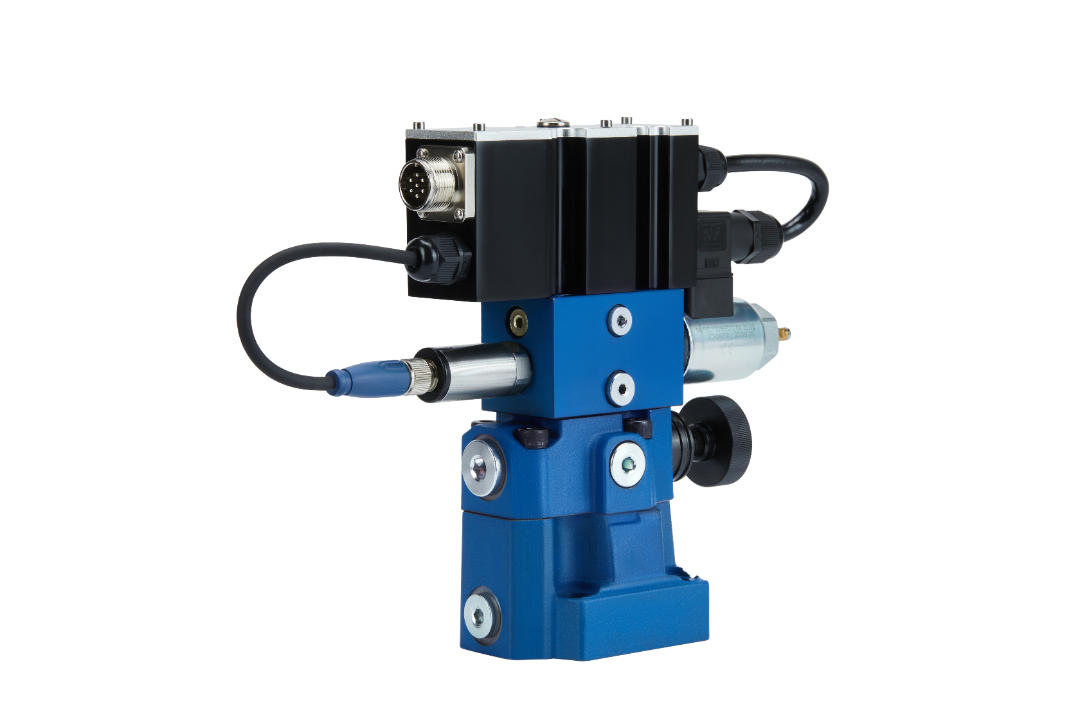

Vodni nadzor tlak zaprta zanka proporcionalna reliefna ventila - resnična slika

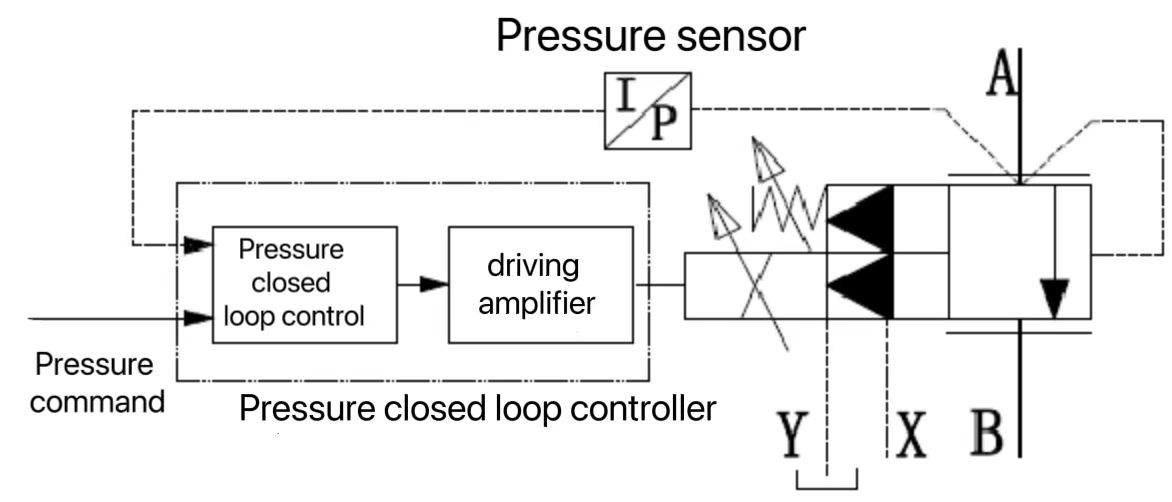

Vodniški kontrolni tlak zaprta zanka proporcionalna reliefna ventila - shematični diagram

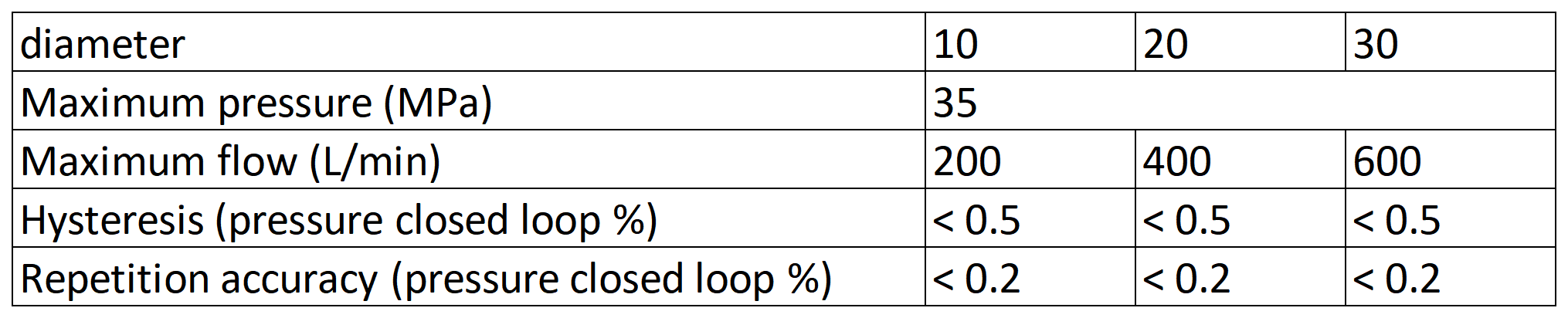

1, največji delovni tlak: 35MPA;
2, največji tok: 600L/min;
3, histereza (največji nastavitveni tlak %): ± 0,5;
4, natančnost ponovitve (največji prilagoditveni tlak %): ± 0,2;
5, Linearnost (največji nastavitveni tlak %): ± 1.
Funkcije izdelka
1. Navodna povezava proporcionalni pogon elektromagneta;
2. Nadzor zaprte zanke s tlakom;
3. Integrirani elektronski krmilnik z izbirnim vmesnikom vodila;
4. Navodila lahko zagotovijo standardni analog ali vodilo.
