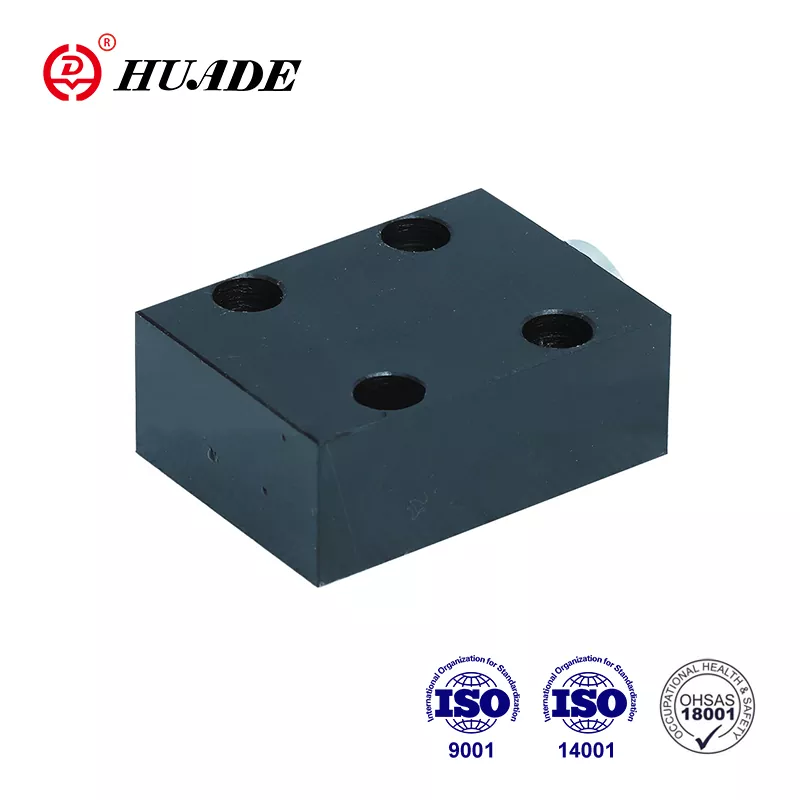

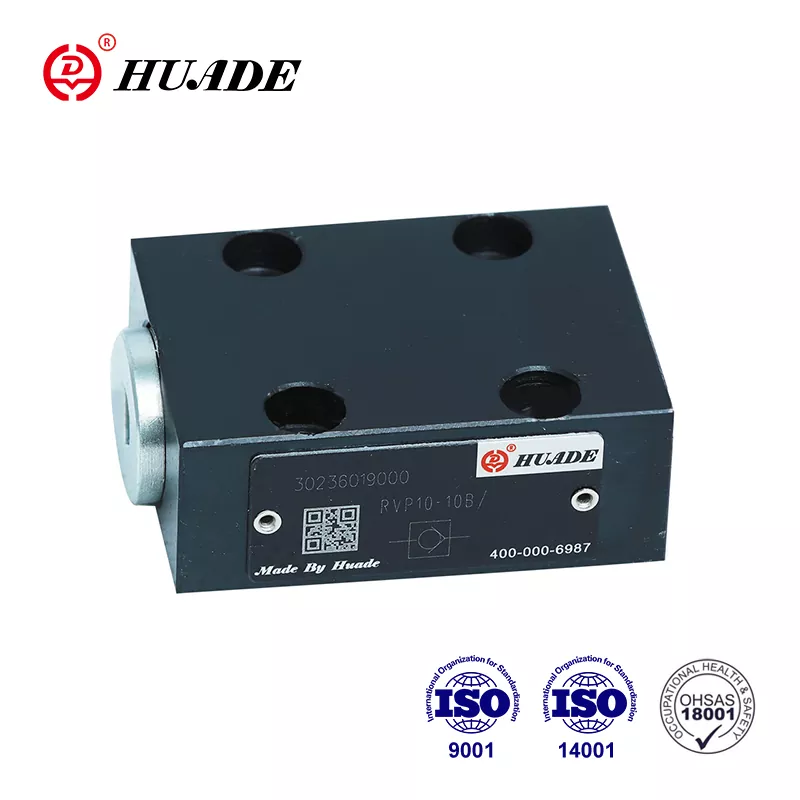

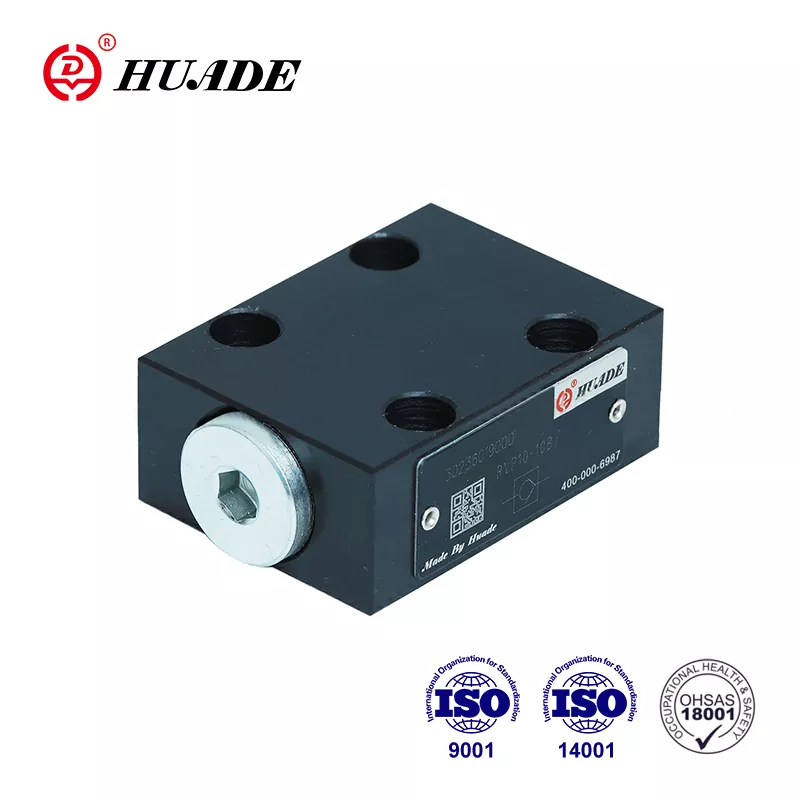

Strateško sodelovanje med kitajsko in nemško vlado leta 1979 je Huade vključil vrhunsko tehnologijo iz Rexroth. Huade® Check Valve RVP 12 je združljiv z Rexrothovim RVP 12. Blago Huade je prišlo do mednarodnih standardov, in sicer ISO9001, ISO14001 in OH SAS18001. Tovarna je velik stres na kakovost z dobrim preglednim sistemom, da zagotovi odlično kakovost vseh preverjalnih ventilov RVP 12, preden zapustite tovarno. Huadejeve izdelke se lahko široko uporabljajo v vojaški industriji in drugih področjih na Kitajskem. To je zanesljiva blagovna znamka na Kitajskem.
|
Tehnični podatki |
|||||||||
|
Velikost |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Delovni tlak, max (MPA) |
31.5 |
||||||||
|
Tlak odpiranja (MPA) |
0.05 |
||||||||
|
Tlačna tekočina |
mineralna olja ali fosfatni ester |
||||||||
|
Temperaturno temperaturno temperaturno območje （℃） |
-30 ～+80 |
||||||||
|
Območje viskoznosti (MM2/S) |
2,8 ~ 500 |
||||||||
|
Pritrdilni položaj |
neobvezno |
||||||||
|
Teža (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Značilnosti:
▶ Podplatna povezava
▶ Zaprtje brez uhajanja v eno smer
Vloga:
Chemping ventil RVP 12 se uporablja predvsem na iztoku črpalke kot zadnji tlačni ventil in obvodni ventil.
Chemping ventil RVP 12 je struktura ventila poppet z majhno izgubo tlaka. Strukturni diagram je, kot je prikazano spodaj. Naloga ima, po možnosti zapiranje puščanja toka v eni smeri in omogoča prosti tok v nasprotni smeri. V bistvu je sestavljeno iz ohišja (1), poppet (2) kompresijskega vzmeti (3) in vzmetnega sedeža (4). Pot poppeta (2), ki se vodi na njegovem zunanjem premeru, je omejena z mehanskim zaustavitvijo. Vgrajena kompresijska vzmet (3) podpira zaključno gibanje. Poleg tega stiskalna vzmet (3) drži poppet (2) v zaprtem položaju, tudi če skozi ventil ni pretoka.
Simbol
Diagram strukture
①housing ②Poppet ③Spring ④Spring Seat
1. tekočino je treba filtrirati. Minimalna finost filtra je 20 ㎛.
2. Rezervoar mora biti zatesnjen in na vhodu v zrak mora biti nameščen zračni filter
3. Izdelki brez podplate, ko zapuščate tovarno, če jih potrebujete, prosimo, da naročite posebej.
4. Vijaki za pritrditev ventila morajo biti visoka intenzivnost (razred 10.9). Izberite in jih uporabite v skladu s parametrom, navedenim v vzorčni knjigi
5. Hrapavost površine, povezana z ventilom, je potrebna na 0,8.
6. Površinski zaključek paritvenega kosa je potreben na 0,01/100 mm.
