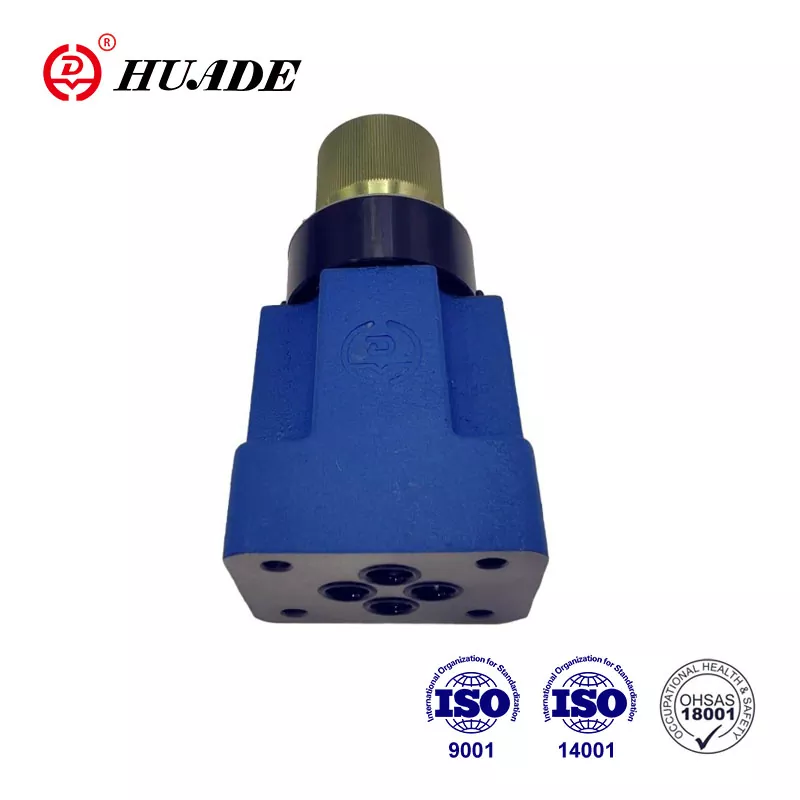

2 -način za regulacijski ventil hidravličnega pretoka: celoten vodnik

Dvosmerni hidravlični krmilni ventil je ključna sestavina v hidravličnih sistemih, ki nadzoruje, kako hitro tekočino se giblje skozi vezje. Pomislite na to kot na vodno pipo - lahko jo obrnete tako, da nadzira, koliko vode teče. V hidravličnih sistemih ti ventili nadzorujejo hitrost strojev, kot so bagerji, stroji za oblikovanje injiciranja in tovarniško opremo.

Zakaj nadzor nad pretokom v hidravličnih sistemih

V katerem koli hidravličnem sistemu so bistvene tri stvari:

• Pritisk- določa, koliko sile ali moči dobite
• Smer- nadzoruje, v kakšni poti se stvari premikajo
• Tok- nadzoruje, kako hitro se stvari premikajo

Kako deluje dvosmerni hidravlični krmilni ventil?

Osnovni deli ventila

Vsak 2 -način hidravlični krmilni ventil ima te glavne dele:

• Telo ventila- Zunanja lupina, ki se povezuje z vašimi hidravličnimi linijami
• Odpiranje plina- Majhna vrzel, skozi katerega se tekočina teče
• Kontrolni element- premiki, da bi bila vrzel večja ali manjša
• Mehanizem prilagajanja- Omogoča nadzor nad ventilom (ročni gumb ali električni signal)
• Pomlad- pomaga, da se ventil vrne v svoj začetni položaj

Znanost za nadzor pretoka

Ko hidravlična tekočina teče skozi majhno odprtino, ustvarja odpornost. To načelo hidravličnega nadzora hitrosti je tisto, zaradi česar te ventile delujejo. Osnovna formula je:

To pomeni:

• Večja odprtina = več toka = hitrejša hitrost
• Manjša odprtina = manj toka = počasnejša hitrost
• Višji tlak = več pretoka (če odpiranje ostane enako)

Za hidravlične aplikacije ventila cilindra to razmerje neposredno nadzoruje, kako hitro se premika bat. V hidravličnih sistemih za krmiljenje motorja določa hitrost rotacije.

Kakšne so vrste dvosmernih hidravličnih ventilov za nadzor pretoka?

1. preprosti ventili za plin (nekompenziran)

To so najosnovnejši tip. Delujejo kot ročna pipa za vodo:

Kako delujejo:Ročno prilagodite gumb, da spremenite velikost odprtine

Najboljše za:Preproste aplikacije, pri katerih natančna hitrost ni kritična

2. ventili za krmiljenje pretoka s pritiskom

Te so veliko pametnejše. Samodejno se prilagodijo, da ostanejo konstantni pretok, tudi ko se tlak spremeni.

Kako delujejo:Poseben mehanizem v notranjosti ohranja razliko tlaka v konstanti odpiranja plina

Najboljše za:Natančni stroji, avtomatizirane proizvodne linije

3. Vzpolnjeni ventili in temperature

To so najbolj napredni tip. Prilagodijo se tako za tlačne kot temperaturne spremembe.

Kako delujejo:Posebni materiali v notranjosti se odzovejo na temperaturne spremembe in samodejno prilagodite ventil

Najboljše za:Vesoljski prostor, oprema za testiranje, kritične aplikacije

Kateri način nadzora bi morali izbrati za svoj hidravlični ventil za nadzor pretoka?

Ročni nadzor

Kaj je:Ročna kolesa, gumbe ali vijake, ki jih obrnete z roko

Kdaj uporabiti:Preprosti stroji, ki ne potrebujejo samodejnega nadzora

Primeri:Osnovna oprema za trgovino, ročne stiskalnice

Električni nadzor

Magnetni ventili (vklop/izklop)

• Delovanje:Preprost nadzor/izklop kot stikalo za luč
• Dobro za:Osnovne operacije start/zaustavitev
• Omejitev:Ne morem zagotoviti gladkega nadzora hitrosti

Proporcionalni ventili

• Delovanje:Gladko krmiljenje na podlagi električnih signalov (0-10V ali 4-20mA)
• Odgovorni čas:50-80 Hz (dovolj hitro za večino aplikacij)
• Dobro za:Oblikovanje vbrizgavanja, splošna avtomatizacija

Servo ventili

• Delovanje:Ultra-Precirni nadzor s povratnimi informacijami položaja
• Odgovorni čas:150-200 Hz (zelo hitro)
• Dobro za:Vesoljska, visoko natančna proizvodnja

Primerjava uspešnosti

Tip nadzora	Natančnost	Hitrost	Stroški	Najboljša uporaba
Ročno	Nizka	Počasi	Nizka	Preprosta oprema
Solenoid	Nizka	Hitro	Nizka	Nadzor/izklop
Sorazmerno	Srednje visok	Srednje	Srednje	Splošna avtomatizacija
Servo	Zelo visoko	Zelo hitro	Visok	Natančne aplikacije

Namestitev in zasnova sistema

Kje je treba namestiti dvosmerni krmilni ventil?

Vzponuje za nadzor pretoka lahko namestite na tri načine:

Nadzor dovoda (merilnik)

• Nadzoruje olje v valj
• Dobro za pozitivne obremenitve (na primer dvigovanje)
• Tveganje: lahko povzroči kavitacijo, če ni pravilno zasnovan

Nadzor vtičnice (merilnik)

• Nadzoruje olje, ki prihaja iz valja
• Dobro za negativne obremenitve (na primer spuščanje težkih predmetov)
• Zagotavlja boljši nadzor, vendar višji tlak

Nadzor obvoda

• Pošlje dodatno olje nazaj v rezervoar
• Manj učinkovit, a enostavnejši
• Dobro za aplikacije, ki potrebujejo spremenljivo hitrost

Nasveti za oblikovanje najboljših zmogljivosti

• Velikost pravilno:Izberite ventile, ki delujejo pri 20-80% njihove največje odprtine
• Naj bo olje čisto:Uporabite pravilno filtracijo (standard ISO 4406)
• Razmislite o temperaturi:Prepričajte se, da ventili delujejo v vašem temperaturnem območju
• Načrt za vzdrževanje:Pustite prostor za nastavitev in zamenjavo ventilov

Aplikacije v resničnem svetu

Proizvodna oprema

Stroji za oblikovanje vbrizgavanja

• Uporabite proporcionalne ventile za natančen nadzor hitrosti
• Več hitrosti za različne dele cikla
• Prihrani energijo in izboljša kakovost izdelka

Strojni stroji

• Hiter pristop, počasna krma, hitri povratni cikli
• Ventili za samodejno preklapljanje hitrosti
• Izboljša površinsko obdelavo in življenjsko dobo orodij

Mobilna oprema

Bagerji in nakladalci

• Skupna raba pretoka med več funkcijami
• Sistemi za zaznavanje obremenitve za učinkovitost
• Gladki nadzor operaterja

Žerjavi in ​​dvižna oprema

• Ventili za obremenitev preprečujejo nenadzorovano znižanje
• Natančen nadzor hitrosti za varnost
• Zmogljivost za izredne razmere

Vesoljski in obramba

• Lahki servo ventili
• Velika zanesljivost v ekstremnih razmerah
• Natančen nadzor za površine letalskih površin

Izbira pravega ventila: vodnik po korakih

Vrhunski proizvajalci in izdelki

Vodilne blagovne znamke

Bosch Rexroth

• Ventili serije 2frm in 2fre
• Industrijski standard za natančnost
• Odlična tehnična podpora

Parker Hannifin

• Serije Colorflow z barvnimi kodiranimi nastavitvenimi obroči
• Široka paleta velikosti in možnosti
• Dobra razpoložljivost po vsem svetu

Harbor Hydrate

• Ventili serije DSJ in SF
• Modularna zasnova za enostavno integracijo
• Zmogljivosti visokega tlaka

Eaton

• Ventili kartuše (serija sicv)
• Modeli za varčevanje s prostorom
• Večfunkcionalne zmogljivosti

Danfoss

• PVG proporcionalne skupine ventilov
• Zasnovan za mobilno opremo
• Prilagodljive rešitve

Kaj iskati pri nakupu

• Tehnične specifikacije ustrezajo vašim potrebam
• Dobra tehnična dokumentacija
• Lokalna storitev in podpora
• Razumni časi svinca
• Konkurenčne cene
• Dokazana zanesljivost v vaši panogi

Prihodnji trendi v tehnologiji za nadzor pretoka

Pametni ventili in integracija IoT

Sodobni ventili postajajo pametnejši z:

• Vgrajeni senzorji za spremljanje
• Brezžične komunikacijske zmogljivosti
• Opozorila o napovedovanju vzdrževanja
• Daljinsko nastavitev in spremljanje

Napredni materiali

Novi materiali izdelujejo ventile:

• Bolj odporen proti obrabi
• Bolje pri ekstremnih temperaturah
• Daljše trajne
• Učinkovitejši

Osredotočenost na energetsko učinkovitost

Novi modeli se osredotočajo na:

• Zmanjšanje energetskih odpadkov
• Boljše upravljanje toplote
• Izboljšane ocene učinkovitosti
• Skladnost z okoljem

Pogoste težave in rešitve

Problem	Rešitev
Hitrost se razlikuje glede na obremenitev	Nadgradite na tlačno kompenzirano ventil
Slab odzivni čas	Preverite zrak v sistemu, upoštevajte servo ventil
Lov na ventila ali nihanje	Dodajte dušenje, preverite togost sistema
Prekomerno ustvarjanje toplote	Preverite velikost ventila, upoštevajte nadzor obvoda
Neskladna uspešnost	Izboljšajte filtracijo olja, preverite obrabljene komponente

Vzdrževanje in odpravljanje težav

Naloge za redno vzdrževanje

• Preverite čistočo olja- Redno spreminjajo filtre
• Spremljajte delovno temperaturo- Ohranite v mejah proizvajalca
• Preverite zunanje puščanje- Naslov takoj
• Preskusni odzivni časi- Primerjajte z izhodiščnimi meritvami
• Umerite krmilne signale- zagotoviti natančnost skozi čas

Opozorilni znaki, ki jih je treba paziti

• Počasen odziv
• Neskladne hitrosti
• Nenavadni zvoki
• Zunanje uhajanje
• Prekomerna toplota

Stroški

Začetni stroški

• Preprosti ventili za plin: 50 do 200 USD
• Proporcionalni ventili: 300 do 1500 dolarjev
• Servo ventili: 1.000 do 5000 USD+

Dolgoročni stroški

• Prihranki energetske učinkovitosti
• Zmanjšano vzdrževanje
• Izboljšana kakovost izdelka
• Manj izpadov

Dejavniki ROI

• Izboljšave hitrosti proizvodnje
• Kakovostna doslednost
• Prihranki z energijo
• Zmanjšanje vzdrževanja

Zaključek

2 -smerni ventili za krmiljenje hidravličnega pretoka so bistveni za nadzor hitrosti hidravličnih sistemov. Ključ je izbira pravega tipa za vašo aplikacijo:

• Preprosti ventili za plinza osnovne, poceni aplikacije
• Vzpolnjeni ventiliza dosledno delovanje
• Servo ventiliza najvišje potrebe po natančnosti

Ne pozabite, da je ventil le en del vašega hidravličnega sistema. Uspeh je odvisen od ustreznega oblikovanja sistema, pravilne velikosti, dobrega vzdrževanja in izbire kakovostnih komponent uglednih proizvajalcev.

Stroški napačne izbire: kaj se zgodi, ko ga narobe razumete

Izbira napačnega ventila za nadzor pretoka lahko privede do resnih težav in dragih posledic:

Vprašanja uspešnosti:

• Neskladne hitrosti- vaši stroji ne bodo delovali zanesljivo
• Izdelki slabe kakovosti- Neskladni proizvodni procesi
• Varnostna tveganja- Nepredvidljivo vedenje stroja lahko povzroči nesreče

Finančni vpliv:

• Energetski odpadki- Slabo ujemajoči se ventili lahko povečajo porabo energije za 15-30%
• Okvara prezgodnje opreme- Napačna velikost ventila povzroča prekomerno obrabo črpalk, jeklenk in motorjev
• Zamude proizvodnje- Nezanesljiv hidravlični nadzor hitrosti vodi do izpadov in zgrešenih rokov
• Stroški vzdrževanja- Nepravilni ventili zahtevajo pogostejšo storitev in zamenjavo

Težave na celotnem sistemu:

• Nastajanje toplote- neučinkoviti ventili povzročajo odvečno toploto, kar zmanjšuje življenjsko dobo olja
• Poškodbe črpalke- Napačen nadzor pretoka lahko povzroči kavitacija črpalke ali pregrevanje
• Neskladje hidravličnega cilindra- Nepravilna velikost škode za tesnila in povzroči notranje uhajanje

Ne glede na to, ali gradite nov stroj ali nadgradite obstoječi, vam bo razumevanje teh temeljev pomagalo pravilno izbirati in doseči najboljše zmogljivosti iz vašega hidravličnega sistema.

Dodatni viri

Za podrobnejše tehnične informacije se posvetujte:

• Spletna mesta proizvajalca (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Standard hidravličnih simbolov
• Priročniki za hidravlično inženirstvo
• Lokalni hidravlični distributerji za podporo aplikaciji

Ta vodnik ponuja temelje za razumevanje dvosmernih hidravličnih ventilov za nadzor pretoka. Za posebne aplikacije se vedno posvetujte s hidravličnimi inženirji in upoštevajte priporočila proizvajalca.
