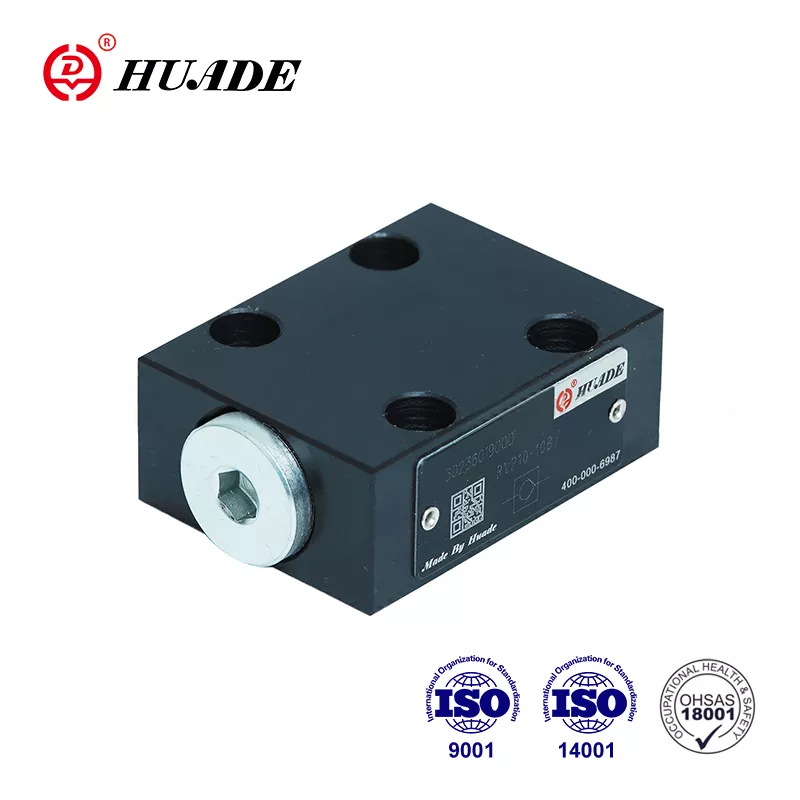

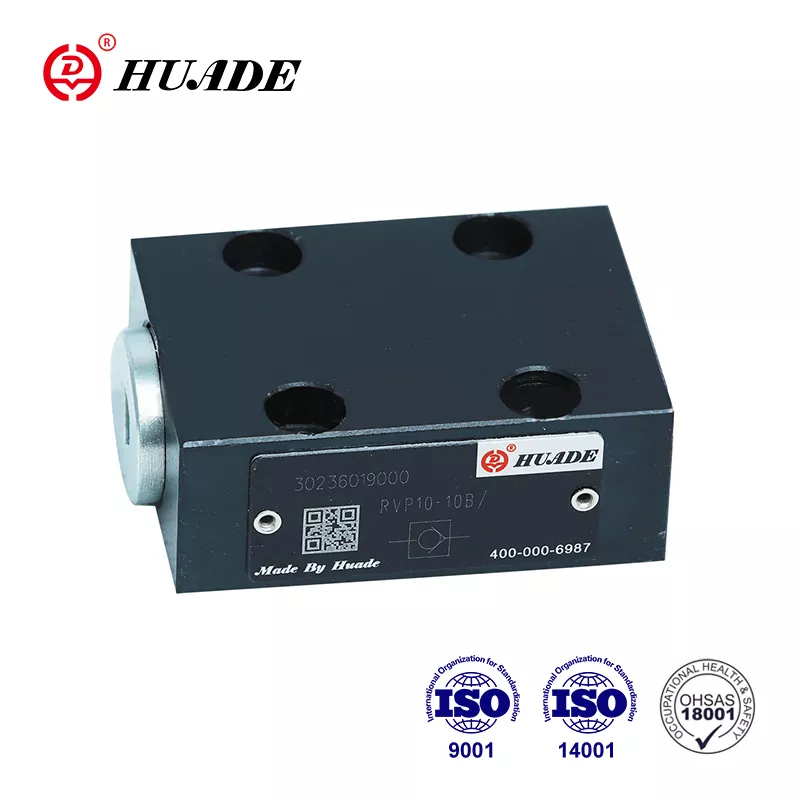

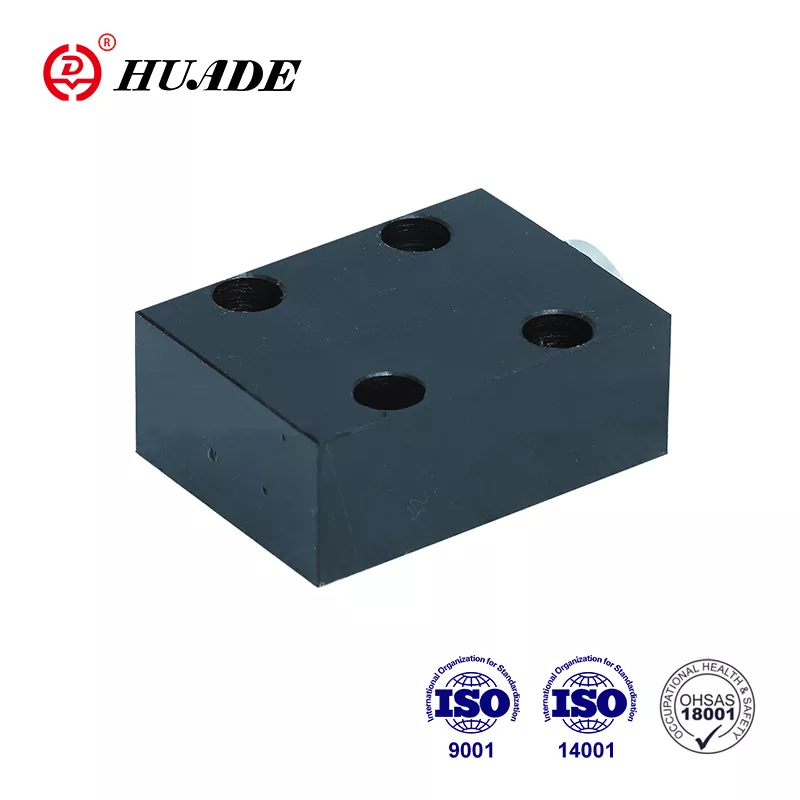

Kot vodilni kitajski proizvajalec tehnologije hidravličnega prenosa in nadzora je Huade več kot 7 let sodeloval z Rexrothom od leta 1979. Huade® Check Valve RVP 16 lahko RVP 16 v celoti popravi Rexroth. Huadeovo blago ustreza mednarodnim standardom, in sicer ISO9001, ISO14001 in OH SAS18001. Tovarna ima dober pregledni sistem, ki pred odhodom iz tovarnike zagotovi odlično kakovost vseh izdelkov. Huade® Check Valve RVP 16 se lahko široko uporablja v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih, varstvu okolja, ladjedelništvu, vesoljskem, železniškem tranzitu, naftni in petrokemični, vojaški industriji in drugih poljih. To je dobro znana nacionalna blagovna znamka na Kitajskem.
|
Tehnični podatki |
|||||||||
|
Velikost |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Delovni tlak, max (MPA) |
31.5 |
||||||||
|
Tlak odpiranja (MPA) |
0.05 |
||||||||
|
Tlačna tekočina |
mineralna olja ali fosfatni ester |
||||||||
|
Temperaturno temperaturno temperaturno območje （℃） |
-30 ～+80 |
||||||||
|
Območje viskoznosti (MM2/S) |
2,8 ~ 500 |
||||||||
|
Pritrdilni položaj |
neobvezno |
||||||||
|
Teža (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Značilnosti:
▶ Podplatna povezava
▶ Zaprtje brez uhajanja v eno smer
Vloga:
Chemping ventil RVP 16 se uporablja predvsem na iztoku črpalke kot zadnji tlačni ventil in obvodni ventil.
Gre za strukturo ventila poppet z majhno izgubo tlaka. Simbol in strukturni diagram sta, kot je prikazano spodaj. Ta preverjalni ventil RVP 16 ima nalogo, da zapre tok, ki pušča v eni smeri in omogoča prosti tok v nasprotni smeri. V bistvu je sestavljen iz ohišja (1), poppet (2) kompresijskega vzmeti (3) in vzmetnega sedeža (4). Pot poppeta (2), ki se vodi na njegovem zunanjem premeru, je omejena z mehanskim zaustavitvijo. Vgrajena kompresijska vzmet (3) podpira zaključno gibanje. Poleg tega stiskalna vzmet (3) drži poppet (2) v zaprtem položaju, tudi če skozi ventil ni pretoka.
Simbol
Diagram strukture
①housing ②Poppet ③Spring ④Spring Seat
1. tekočino je treba filtrirati. Minimalna finost filtra je 20 ㎛.
2. Rezervoar mora biti zatesnjen in na vhodu v zrak mora biti nameščen zračni filter
3. Izdelki brez podplate, ko zapuščate tovarno, če jih potrebujete, prosimo, da naročite posebej.
4. Vijaki za pritrditev ventila morajo biti visoka intenzivnost (razred 10.9). Izberite in jih uporabite v skladu s parametrom, navedenim v vzorčni knjigi
5. Hrapavost površine, povezana z ventilom, je potrebna na 0,8.
6. Površinski zaključek paritvenega kosa je potreben na 0,01/100 mm.
