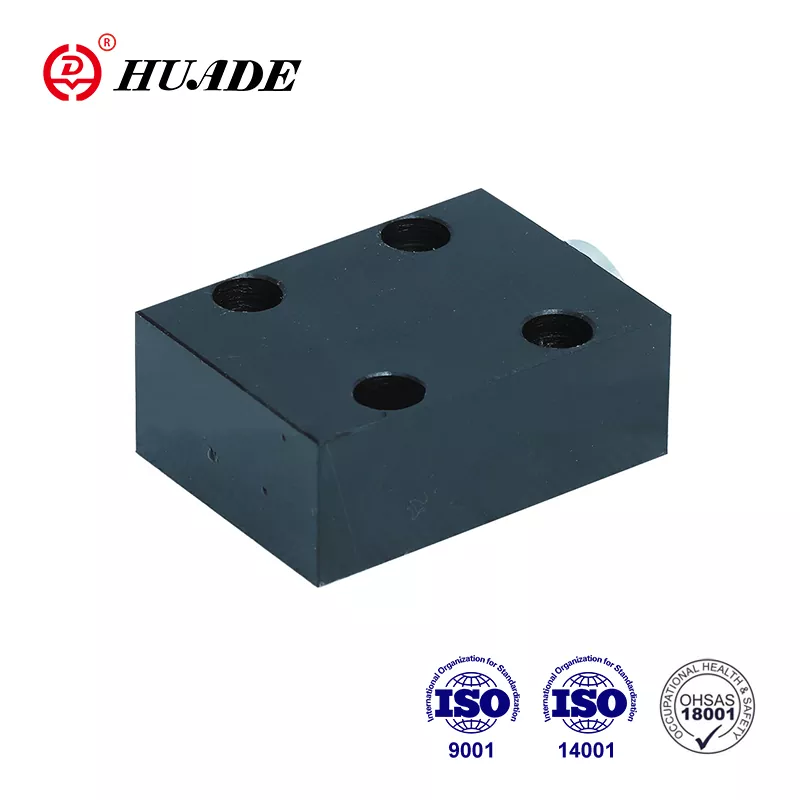

Več kot 7-letno sodelovanje z Rexrothom od leta 1979 je protipovratni ventil Huade® RVP 25 združljiv z Rexroth RVP 25 po razumni ceni. Izdelan je iz trpežnega jekla. Vsi izdelki Huade® so podvrženi strogemu testiranju, preden zapustijo tovarno, da se zagotovi visoka kakovost in imajo enoletno garancijo. V garancijskem roku je popravilo brezplačno. Huadejevo blago izpolnjuje mednarodne standarde, in sicer ISO9001, ISO14001 in ISO45001. Protipovratni ventili Huade® se pogosto uporabljajo v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih itd. To je stara nacionalna znamka na Kitajskem.
|
Tehnični podatki |
|||||||||
|
Velikost |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Delovni tlak, max (MPa) |
31.5 |
||||||||
|
Odpiralni tlak (MPa) |
0.05 |
||||||||
|
Tlačna tekočina |
mineralna olja ali fosfatni ester |
||||||||
|
Temperaturno območje tlačne tekočine（℃） |
-30～+80 |
||||||||
|
Razpon viskoznosti (mm2/s) |
2,8~500 |
||||||||
|
Fiksni položaj |
izbirno |
||||||||
Lastnosti:
▶ Priključek plošče
▶ Zapiranje brez puščanja v eno smer
Uporaba:
Protipovratni ventil RVP 25 se uporablja predvsem na izhodu črpalke kot protitlačni ventil in obvodni ventil.
Protipovratni ventil tipa RVP 25 se lahko uporablja v različnih industrijskih okoljih z visokim pritiskom. Ima nalogo, da po možnosti zapre pretok brez puščanja v eni smeri in omogoči prost pretok v nasprotni smeri. Diagram strukture je naslednji. V bistvu je sestavljen iz ohišja (1), lopute (2), tlačne vzmeti (3) in sedeža vzmeti (4). Hod lopute (2), ki je voden po zunanjem premeru, je omejen z mehanskim omejevalnikom. Vgrajena tlačna vzmet (3) podpira gibanje zapiranja. Poleg tega tlačna vzmet (3) drži loputo (2) v zaprtem položaju tudi, ko skozi ventil ni pretoka.
Simbol
Strukturni diagram
①Ohišje ②Poppet ③Vzmet ④Vzmetni sedež
1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.
2. Rezervoar mora biti zaprt in na vhodu zraka mora biti nameščen zračni filter.
3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.
4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.
5. Hrapavost površine, povezane z ventilom, mora biti 0,8.
6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
