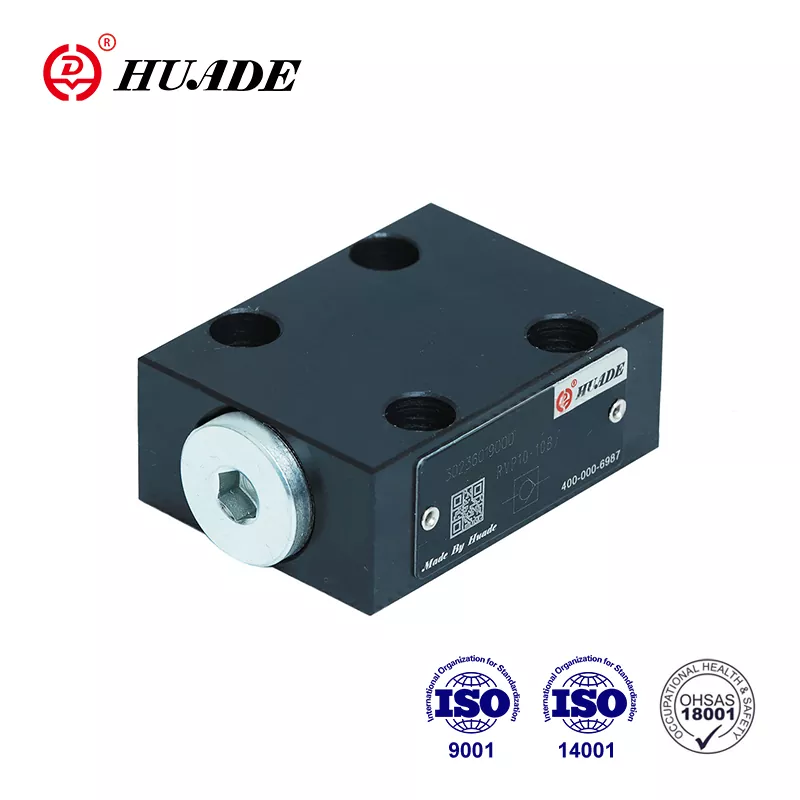

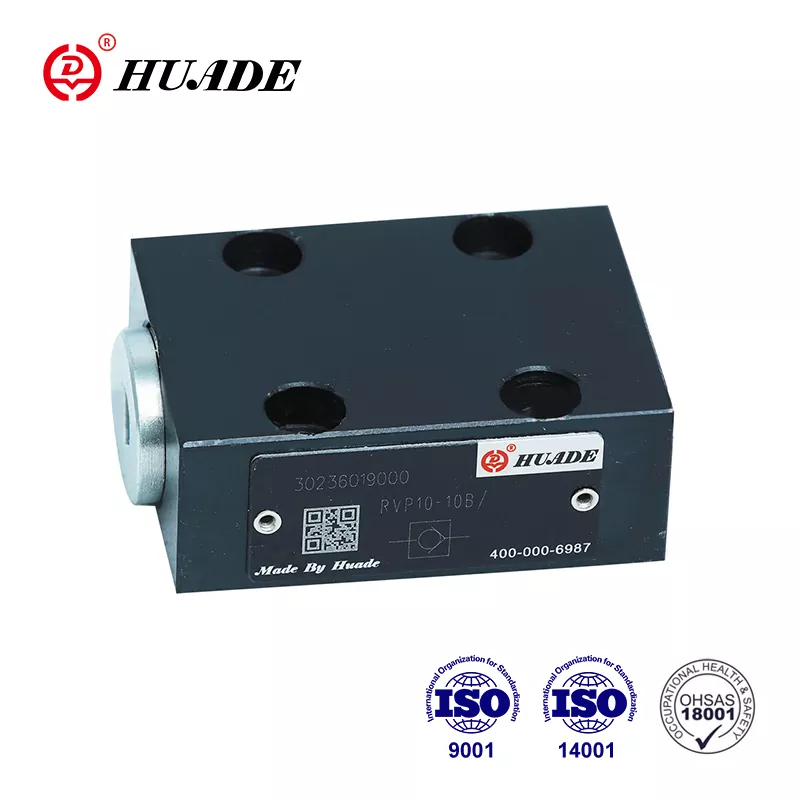

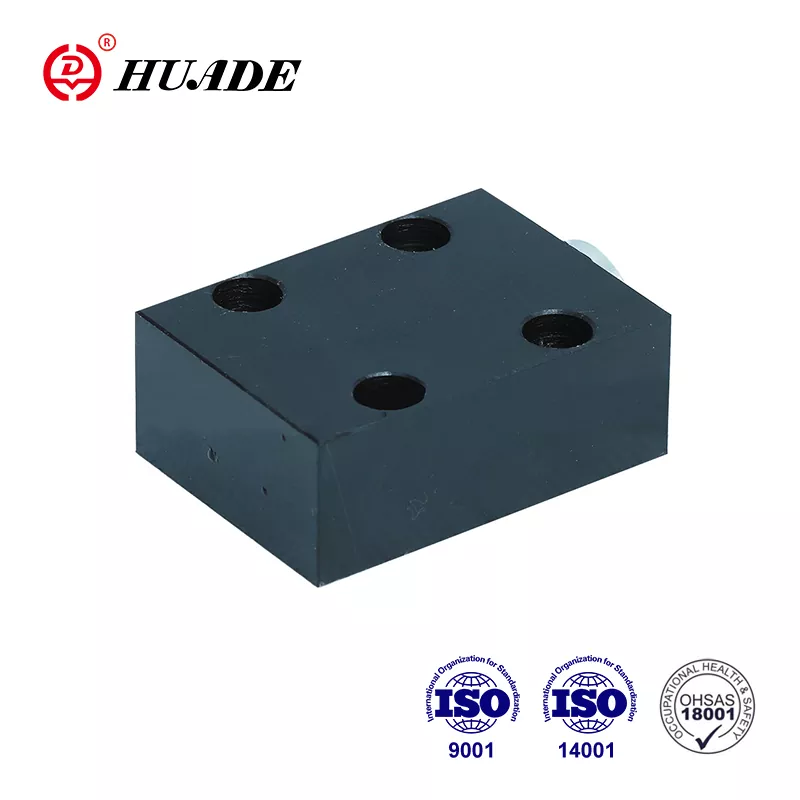

Kontrolni ventil RVP 30

Huade je sodeloval z Rexrothom več kot 7 let od leta 1979. Povratni ventil Huade® RVP 30 je cenovno ugodna alternativa Rexrothovim izdelkom iz iste serije. Izdelan je iz trpežnega jekla.  Huade ima dober inšpekcijski sistem za zagotavljanje visoke kakovosti. Vsi izdelki so podvrženi strogemu testiranju, preden zapustijo tovarno, in so pakirani v standardni kartonski embalaži z nepremočljivo embalažo. V enoletnem garancijskem obdobju je popravilo brezplačno. Tovarna je opravila ISO9001, ISO14001 in ISO45001. Nepovratni ventili Huade® se lahko uporabljajo v vojaški industriji na Kitajskem zaradi stabilnega in zanesljivega delovanja. Je dobro znana nacionalna blagovna znamka na Kitajskem.

Parameter izdelka povratnega ventila RVP 30

Lastnosti izdelka in uporaba povratnega ventila RVP 30

Lastnosti:

▶ Priključek plošče

▶ Zapiranje brez puščanja v eno smer

Uporaba:

Protipovratni ventil RVP 30 se uporablja predvsem na izhodu iz črpalke kot protitlačni ventil in obvodni ventil.

Podrobnosti o proizvodnji povratnega ventila RVP 30

Protipovratni ventil tipa RVP 30 ima nalogo prednostno zapreti pretok brez puščanja v eni smeri in omogočiti prost pretok v nasprotni smeri. V bistvu je sestavljen iz ohišja (1), lopute (2), tlačne vzmeti (3) in sedeža vzmeti (4). Hod lopute (2), ki je voden po zunanjem premeru, je omejen z mehanskim omejevalnikom. Vgrajena tlačna vzmet (3) podpira gibanje zapiranja. Poleg tega tlačna vzmet (3) drži loputo (2) v zaprtem položaju tudi, ko skozi ventil ni pretoka.

Simbol

Strukturni diagram

①Ohišje  ②Poppet  ③Vzmet  ④Vzmetni sedež

Obvestilo o povratnem ventilu RVP 30

1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.

2. Rezervoar mora biti zaprt in na vhodu zraka mora biti nameščen zračni filter.

3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.

4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.

5. Hrapavost površine, povezane z ventilom, mora biti 0,8.

6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
