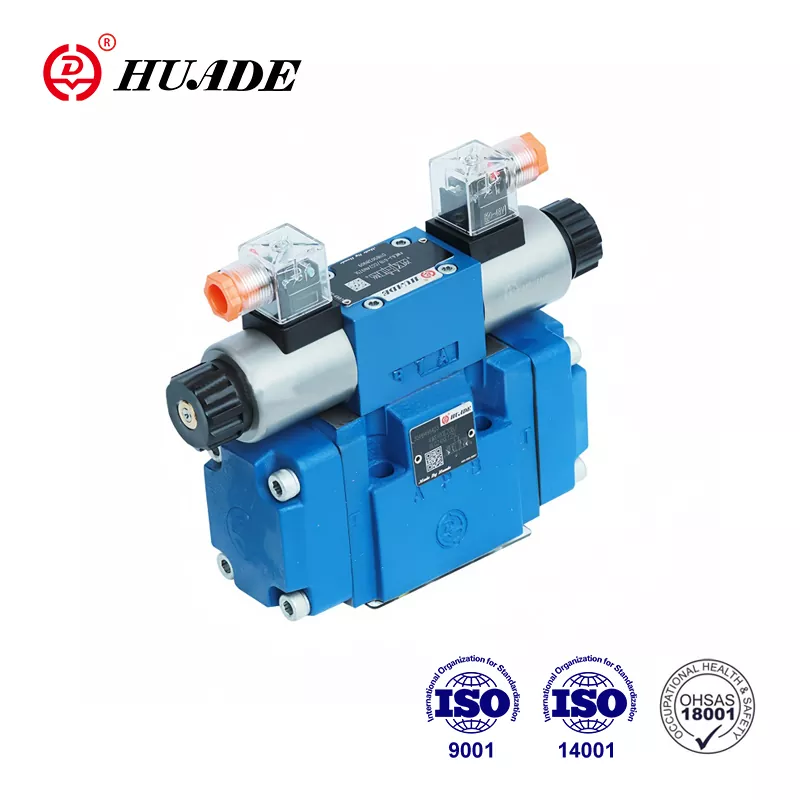

Ko delate s težkimi hidravličnimi sistemi, lahko izbira pravega smernega regulacijskega ventila izboljša ali prekine vaše delovanje. Bosch Rexroth 4WEH 16 J je ena tistih komponent, ki jim izkušeni inženirji zaupajo za zahtevne industrijske aplikacije. Ta ventil si je prislužil ugled z zanesljivim delovanjem v strojih za brizganje, stiskalnicah za preoblikovanje kovin in gradbeni opremi, kjer okvara preprosto ni možnost.
4WEH 16 J predstavlja specifično konfiguracijo v Bosch Rexrothovi seriji WEH elektrohidravličnih krmilno vodenih krmilnih ventilov. Oznaka vam pove precej, če jo znate brati. "16" označuje nazivno velikost (NG16), ki ustreza standardom za montažo CETOP 7. Črka "J" opisuje funkcijo spool, natančneje 4-smerno, 3-pozicijsko zaprto osrednjo zasnovo. Razumevanje tega, kaj te specifikacije pomenijo v praktičnem smislu, vam bo pomagalo ugotoviti, ali ta ventil ustreza vaši uporabi.
Po čem je 4WEH 16 J drugačen
Potni regulacijski ventil 4WEH 16 J deluje z dvostopenjskim pilotnim sistemom. Namesto neposrednega premikanja glavnega tuljave z elektromagneti ta ventil uporablja majhne krmilne ventile za nadzor hidravličnega tlaka, ki premika večji glavni tuljav. Ta pristop zahteva manj električne energije, hkrati pa nadzoruje znatne hidravlične pretoke. Standardna različica deluje na 24 VDC napajanje, zaradi česar je združljiva z večino industrijskih nadzornih sistemov brez potrebe po posebni električni infrastrukturi.
Ventil lahko prenese tlake do 350 barov v svoji konfiguraciji H-različice, kar pomeni približno 5076 psi. Za zmogljivost pretoka je nazivni maksimum 300 litrov na minuto, čeprav je dejanska zmogljivost odvisna od padca tlaka na ventilu. Te specifikacije uvrščajo 4WEH 16 J v kategorijo težkih industrijskih ventilov namesto mobilne opreme ali lahkih aplikacij.
Teža je pomembna, ko načrtujete namestitve in postopke vzdrževanja. Z 9,84 kilograma (približno 21,7 funta) ventil ni nekaj, kar bi lahkomiselno premikali naokrog, vendar je obvladljiv s pravilnim ravnanjem. Močna konstrukcija prispeva k vzdržljivosti v težkih industrijskih okoljih, kjer so vibracije, temperaturna nihanja in kontaminacija vsakodnevne skrbi.
Oblikovanje zaprtega središča in združljivost sistema
Konfiguracija tuljave "J" določa, kako se smerni regulacijski ventil 4WEH 16 J obnaša v nevtralnem položaju. Ko je ventil v srednjem položaju brez električnega signala, so vsi štirje priključki – P (tlak), A in B (delovni priključki) in T (rezervoar) – blokirani. Ta ureditev zaprtega središča služi posebnemu namenu v sodobnih hidravličnih sistemih.
Zaprti sredinski ventili izjemno dobro delujejo s črpalkami s spremenljivo prostornino, kompenziranimi po tlaku. Ko ventil blokira vse odprtine v nevtralnem položaju, sistemski tlak narašča, dokler črpalki ne sporoči, naj zmanjša pretok skoraj na nič. To preprečuje, da bi črpalka neprestano mešala tekočino skozi razbremenilni ventil, kar bi tratilo energijo in povzročalo prekomerno toploto. V dobi, ko so stroški energije pomembni in okoljski predpisi vse strožji, postane ta prednost učinkovitosti pomembna.
Kompromis vključuje kompleksnost zasnove sistema. Sistemi z zaprtim središčem zahtevajo posebno pozornost na skoke tlaka med preklapljanjem ventilov. Ko se smerni regulacijski ventil 4WEH 16 J premakne iz blokiranega središča v delovni položaj, lahko nenadno odpiranje povzroči prehodne tlake. Inženirji to običajno rešujejo z dušilnimi vložki (prepoznanimi s kodami "B" v sistemu za naročanje) ali z dodajanjem zunanjih razbremenilnih ventilov za udarce, ki se odzivajo hitreje kot glavni razbremenilni sistem.
Kako dejansko deluje dvostopenjsko delovanje
Pilotno upravljana zasnova 4WEH 16 J vključuje dve različni stopnji krmiljenja. Prva stopnja je sestavljena iz majhnega pilotnega ventila tipa WE6, ki ga krmilijo solenoidi z mokrim zatičem. Ko napajate solenoid, premakne krmilni ventil in usmeri krmilni tlak iz priključka X v krmilne komore na koncih glavnega tuljave. Ta krmilni tlak premaga središčne vzmeti in premakne glavno tuljavo, da poveže ustrezne pretočne poti.
Druga stopnja je glavno gibanje tuljave. Ko se krmilni tlak poveča v krmilni komori, potisne proti območju tuljave, pri čemer ustvari dovolj sile, da premakne tuljavo proti centrirnim vzmeti in morebitnim tlačnim silam, ki delujejo na tuljavo. Glavni kolut nato odpre povezave med vrati—bodisi P proti A z B proti T ali P proti B z A proti T, odvisno od tega, kateri solenoid ste napajali.
Ta dvostopenjska ureditev za pravilno delovanje zahteva krmilni tlak med 5 in 12 bari. Pilotno napajanje običajno prihaja iz glavnega sistemskega tlaka skozi notranje prehode, čeprav lahko za nekatere aplikacije določite zunanje krmilno napajanje. Preklopni čas traja približno 100 milisekund, kar je počasneje kot pri direktno delujočih ventilih, vendar sprejemljivo za večino industrijskih strojev, kjer se časi ciklov merijo v sekundah in ne v milisekundah.
Električne zahteve in možnosti nadzora
Konfiguracije standardnega smernega regulacijskega ventila 4WEH 16 J uporabljajo solenoide 24 VDC, ki so v kodi za naročanje označeni kot G24. Zasnova solenoida z mokrim zatičem pomeni, da je tuljava v neposrednem stiku s hidravlično tekočino, kar pomaga pri hlajenju, vendar zahteva, da je tuljava zatesnjena proti tekočini. Ti solenoidi običajno porabijo približno 1,5 do 2 ampera, ko so pod napetostjo, kar predstavlja skromno električno obremenitev, ki jo večina PLC-jev in krmilnih sistemov zlahka obvlada.
Ventil ponuja opcijsko možnost ročnega preklopa, kodirano kot N9 v položaju 11 sistema za naročanje. Ta ročni aktuator skrite vrste omogoča tehnikom ročno premikanje ventila med zagonom, odpravljanjem težav ali izrednimi situacijami. Med običajnim delovanjem ga ne boste slučajno zadeli, vendar je dostopen, ko ga potrebujete. Ta funkcija se izkaže za dragoceno, ko postavljate nove sisteme ali diagnosticirate težave brez zagona električnih krmilnikov.
Električne povezave sledijo standardom DIN EN 175301-803 v konfiguraciji K4 z uporabo ločenih konektorjev za vsak solenoid. Ta ureditev zagotavlja prilagodljivost pri ožičenju in poenostavlja odpravljanje težav, saj lahko odklopite posamezne solenoide, ne da bi vplivali na druge. Nekatere aplikacije lahko določijo alternativne sloge priključkov, odvisno od nastavitve nadzorne omare in zahtev glede varstva okolja.
Ocene tlaka in meje delovanja
Največji delovni tlak za priključke P, A in B doseže 350 barov, ko naročite H-različico. Standardne različice so ocenjene na 280 barov, kar še vedno pokriva večino industrijskih aplikacij. Vrata rezervoarja (T) običajno delujejo pri nižjih tlakih, pogosto le nekaj barov nad atmosferskim, razen če imate opravka s protitlakom iz dolgih povratnih vodov ali dvignjenih lokacij rezervoarjev.
Te stopnje tlaka predstavljajo stalne meje delovanja, ne trenutnih skokov. Ko smerni regulacijski ventil 4WEH 16 J zamenja položaj, lahko prehodni tlaki presežejo vrednosti ustaljenega stanja za 50 % ali več za kratka obdobja. Pravilna zasnova sistema vključuje razbremenilne ventile, nastavljene za 10–15 % nad najvišjim delovnim tlakom, da ujamejo te prehodne pojave, preden poškodujejo komponente. Sam ventil lahko prenese občasne skoke tlaka, ki presegajo nazivne vrednosti, vendar bo trajno delovanje nad nazivnimi vrednostmi skrajšalo življenjsko dobo.
Zmogljivost pretoka vpliva na pritisk na načine, ki so pomembni za resnične aplikacije. Nazivni nazivni pretok 300 l/min predvideva specifične vrednosti padca tlaka na ventilu. Če tečete pri nižjih pretokih, se padec tlaka zmanjša. Potisnite proti največjemu pretoku in padec tlaka se poveča, kar pomeni, da mora vaša črpalka ustvariti višji tlak, da premaga upor ventila in obremenitev. Proizvajalčeve krivulje pretoka prikazujejo ta razmerja in jih morate upoštevati pri dimenzioniranju črpalk in ocenjevanju učinkovitosti sistema.
Premisleki o montaži in namestitvi
Potni regulacijski ventil 4WEH 16 J sledi standardom ISO 4401-07-07-0-05, kar zagotavlja združljivost s CETOP 7 montažnimi površinami. Ta standardizacija pomeni, da lahko potencialno zamenjate ventile različnih proizvajalcev, ne da bi preoblikovali montažni razdelilnik, vendar morate pred poskusom zamenjave preveriti, ali se vse specifikacije ujemajo. Vzorec pritrdilnih vijakov, lokacije vrat in skupne dimenzije ovoja sledijo industrijskim standardom, ki veljajo že desetletja.
Namestitev zahteva pozornost več dejavnikov poleg le privijanja ventila na razdelilnik. Konfiguracija krmilnega napajanja, označena s položajem 12 v kodi za naročanje, določa, kako krmilno in odvodno olje tečeta skozi sistem. Privzeta konfiguracija uporablja zunanje krmilno napajanje in zunanji odtok, ki izolira notranje prehode ventila od protitlaka v liniji rezervoarja. Ta nastavitev najbolje deluje pri aplikacijah, kjer je v cevi rezervoarja lahko viden povišan tlak drugih komponent.
Alternativne konfiguracije vključujejo notranjo krmilno oskrbo z zunanjim odvodom (koda E) ali popolnoma notranjim dovodom in odvodom (koda ET). Popolnoma notranja možnost poenostavlja vodovodno napeljavo, vendar naredi ventil občutljiv na protitlak v cevi rezervoarja. Če tlak v cevi rezervoarja preseže nekaj barov, lahko to moti delovanje pilota in povzroči počasno ali nepopolno prestavljanje. Večina inženirjev ima raje konfiguracije zunanjega odtoka (Y-port) za kritične aplikacije, kjer je zanesljivost pomembnejša od poenostavljene vodovodne napeljave.
Združljivost temperature in tekočine
Območje delovne temperature sega od -20°C do +80°C za standardne tesnilne materiale. Ta razpon pokriva večino industrijskih okolij, čeprav lahko izredno hladne instalacije zahtevajo ogrevalne sisteme ali alternativne tesnilne spojine. Zgornja meja 80 °C predstavlja temperaturo neprekinjenega delovanja. Kratki skoki do 90 °C ali nekoliko višje ne bodo takoj poškodovali ventila, vendar dolgotrajne visoke temperature pospešijo degradacijo tesnila in povečajo notranje puščanje.
Smerni krmilni ventil 4WEH 16 J je standardno opremljen s tesnili iz nitrilne gume (NBR), primernimi za hidravlična olja na osnovi nafte, kot sta razreda HL in HLP. Če vaša aplikacija vključuje ognjeodporne tekočine, sintetične estre ali delovanje pri višjih temperaturah, morate določiti tesnila FKM (fluoroelastomer) s kodo V na položaju 14. FKM prenese temperature do 120 °C in je odporen na širši nabor kemikalij, čeprav stane več in ima lahko drugačne značilnosti stiskanja.
Čistoča tekočine neposredno vpliva na življenjsko dobo ventila. Majhne razdalje med tuljavo in izvrtino (običajno 5-15 mikrometrov) pomenijo, da lahko delci onesnaženja povzročijo lepljenje, prekomerno obrabo ali nepravilno delovanje. Ciljne ravni čistosti ISO 4406 16/13 ali boljše, kar zahteva filtracijo v območju 10 mikrometrov z razmerji beta 75 ali več. Redna analiza olja vam pomaga odkriti težave z onesnaženjem, preden povzročijo okvare.
Razumevanje metod centriranja spoola
Konfiguracije standardnega smernega regulacijskega ventila 4WEH 16 J uporabljajo centriranje vzmeti, kar pomeni, da mehanske vzmeti potisnejo tuljavo nazaj v nevtralni položaj, ko izklopite oba solenoida. Ta pristop zagotavlja zanesljivo centriranje in pozitivno pozicioniranje brez potrebe po stalni električni energiji. Vzmeti ustvarijo dovolj sile, da premagajo trenje in morebitno neuravnoteženost preostalega tlaka, s čimer zagotovijo, da tuljava doseže sredinski položaj, tudi če sistem ni popolnoma simetričen.
Hidravlično centriranje, označeno s kodo H v položaju 05, uporablja krmilni tlak namesto vzmeti, da drži tuljavo na sredini. Ta možnost je primerna za aplikacije z velikimi vztrajnostnimi obremenitvami, kjer lahko centriranje vzmeti dovoli, da se kolut pod prehodnimi silami nekoliko premakne. Hidravlično centriranje zagotavlja bolj togo pozicioniranje in boljšo odpornost na udarne obremenitve, čeprav zahteva, da je prisoten krmilni pritisk, da centriranje deluje. Če s hidravličnim centriranjem izgubite krmilni tlak, se tuljava morda ne bo zanesljivo vrnila v sredino.
Izbira med vzmetnim in hidravličnim centriranjem vključuje kompromise. Centriranje vzmeti ponuja preprostost in deluje tudi med zaporedji zaustavitve sistema. Hidravlično centriranje zagotavlja boljšo stabilnost položaja pri dinamičnih obremenitvah, vendar dodaja odvisnost od razpoložljivosti krmilnega tlaka. Večina industrijskih aplikacij uporablja vzmetno centriranje, razen če posebne značilnosti obremenitve zahtevajo večjo stabilnost hidravličnega centriranja.
Ukvarjanje s preklopno dinamiko in tlačnimi skoki
100-milisekundni preklopni čas smernega regulacijskega ventila 4WEH 16 J odraža dvostopenjsko krmilno delovanje. Ta zakasnitev vključuje čas, potreben za premik pilotnega ventila, za ustvarjanje pilotnega tlaka v krmilni komori in za premik glavnega tuljava v nov položaj. Medtem ko se 100 milisekund sliši hitro v človeškem smislu, predstavlja nekaj sto vrtljajev za motor, ki teče pri 1.800 RPM, ali znatno gibanje za valj, ki deluje z visoko hitrostjo.
Med tem preklopnim intervalom lahko tlak skokovito naraste, ko se pretočne poti zaprejo, preden se nove poti popolnoma odprejo. Resnost je odvisna od dinamike sistema, vključno s pretokom črpalke, kapaciteto akumulatorja in vztrajnostjo bremena. Inženirji uporabljajo več tehnik za obvladovanje teh prehodnih pojavov. Dušilni vložki s kodami, kot je B12 (odprtina 1,2 mm), omejujejo pretok med prestavljanjem, upočasnijo prehod in zmanjšajo skoke tlaka. Zunanji udarni ventili, nastavljeni tik nad običajnim delovnim tlakom, se lahko za kratek čas odprejo, da absorbirajo prehodne učinke.
Drug pristop vključuje prilagajanje karakteristik pilotnega ventila z uporabo kod S ali S2 v položaju 13 sistema za naročanje. Te spremembe spremenijo geometrijo pilotnega ventila, da spremenijo, kako hitro nastane pilotni tlak, kar vpliva na hitrost premikanja glavnega tuljave. Počasnejše prestavljanje zmanjša skoke tlaka, vendar podaljša čas cikla. Iskanje pravega ravnovesja zahteva testiranje z vašo specifično aplikacijo in mnogi inženirji začnejo s standardnimi konfiguracijami, preden dodajo spremembe, če se prehodni pojavi izkažejo za problematične.
Primerjava z alternativnimi tipi ventilov
Potni regulacijski ventil 4WEH 16 J tekmuje z različnimi alternativami na trgu industrijskih ventilov. Eaton Vickers ponuja serijo DG5V-8-H, ki uporablja montažo CETOP 7 (imenovano velikost 8 v nomenklaturi Vickers) in obravnava podobne nazivne tlake. Parkerjeva serija D41VW in Moogovi ventili D66x prav tako ciljajo na isti prostor uporabe. Vsak proizvajalec prinaša nekoliko drugačne funkcije in karakteristike delovanja.
Ocene pretoka se razlikujejo glede na proizvajalca, delno zaradi različnih standardov ocenjevanja. Nekateri proizvajalci navajajo največji pretok pri nižjih padcih tlaka, zaradi česar so njihove specifikacije videti bolj impresivne, vendar ne odražajo dejanske zmogljivosti. Ko primerjate ventile, morate preučiti dejanske krivulje pretoka pri vašem delovnem tlaku, namesto da se zanašate samo na največja števila pretoka. Vrednost 300 l/min pri 4WEH 16 J je konzervativna in dosegljiva v tipičnih aplikacijah.
Dobavni roki predstavljajo praktičen vidik. 4WEH 16 J se lahko za nekatere konfiguracije podaljša na 21 tednov, kar zahteva vnaprejšnje načrtovanje in potencialno shranjevanje kritičnih rezervnih delov na zalogi. Alternativni dobavitelji lahko ponudijo krajše dobavne roke, kvalificirani rezervni viri pa so smiselni za proizvodno kritične aplikacije. Prepričajte se le, da nadomestni ventili ustrezajo vsem specifikacijam, vključno z montažnimi merami, zmogljivostjo pretoka, nazivnimi tlaki in karakteristikami odziva.
Zahteve za vzdrževanje in življenjska doba
Pravilno vzdrževanje bistveno podaljša življenjsko dobo potovalnega regulacijskega ventila 4WEH 16 J. Redne menjave olja in filtrov preprečujejo nabiranje umazanije v tesnih razdaljah med tuljavo in izvrtino. Večini hidravličnih sistemov koristi menjava olja vsakih 2.000 do 4.000 ur delovanja, čeprav bi morali delovni pogoji in rezultati analize olja voditi dejanski urnik.
Obraba tesnila predstavlja primarni dejavnik, ki omejuje življenjsko dobo hidravličnih ventilov. Ko se tesnila poslabšajo, se poveča notranje puščanje, kar vodi do počasnega delovanja, zmanjšane učinkovitosti in na koncu do popolne odpovedi prestavljanja. NBR tesnila običajno zdržijo 10.000 do 20.000 ur v čistem olju pri zmernih temperaturah. FKM tesnila lahko trajajo dlje, zlasti pri povišanih temperaturah, kjer bi se NBR hitro razgradil. Opazovanje daljših časov prestavljanja ali premikanja valjev kaže na obrabo tesnila in nakazuje prihajajoče potrebe po vzdrževanju.
Na voljo so kompleti tesnil (številka dela R900306345 za nekatere konfiguracije), ki vključujejo vse obrabljive komponente. Obnova ventila zahteva čiste delovne pogoje, ustrezna orodja in skrb za čistočo. Veliko obratov raje zamenja obnovljene rezervne ventile med proizvodnimi urami in obnovi okvarjene ventile med načrtovanimi obdobji vzdrževanja. Ta pristop zmanjša čas izpadov in zagotavlja, da si lahko tehniki vzamejo čas, potreben za ustrezno čiščenje in pregled.
Odpravljanje pogostih težav
Če se smerni regulacijski ventil 4WEH 16 J ne premakne ali premakne nepopolno, obstaja več možnih vzrokov. Začnite z električno stranjo, tako da preverite, ali solenoidi prejemajo ustrezno napetost in tok. Multimeter lahko potrdi napetost na priključku, meritev toka pa preveri, ali tuljava ni odprta ali v kratkem stiku. Ročna preglasitev (N9) vam omogoča preizkus, ali lahko ventil mehansko premakne, tudi če električni nadzor ne deluje.
Nezadosten krmilni tlak povzroči počasno ali nepopolno prestavljanje. Izmerite tlak na priključku X, da preverite, ali je v območju 5–12 barov. Nizek krmilni tlak je lahko posledica zamašenega pilotnega filtra, omejitev v napajalnih vodih pilota ali težav s samim pilotnim ventilom. Visok protitlak v liniji rezervoarja (s konfiguracijami notranjega odtoka) lahko tudi zmanjša učinkovit krmilni tlak z nasprotovanjem pilotnemu signalu.
Zastajanje, povezano s kontaminacijo, se ponavadi kaže kot občasne težave ali ventili, ki se premaknejo v eno smer, v drugo pa ne. Če sumite na kontaminacijo, preverite čistočo olja in preglejte filtre za nenavadne ostanke. Včasih lahko sprostite zataknjen ventil tako, da večkrat napajate solenoide, medtem ko z mehkim kladivom nežno udarjate po ohišju ventila, čeprav je to le začasno olajšanje. Za trajno popravilo je potrebno ustrezno čiščenje ali zamenjava.
Upoštevanje stroškov in strategija nabave
Tržna cena za smerni regulacijski ventil 4WEH 16 J se običajno giblje od 1.300 do 2.000 USD, odvisno od konfiguracije, količine in dobavitelja. Možnosti po meri, kot so posebna tesnila, hidravlično centriranje ali spremenjene lastnosti odziva, dvignejo cene proti višjemu koncu. Količinski nakupi pogosto zagotavljajo popuste, vzpostavitev odnosa z distributerjem pa lahko izboljša cene in dobavne roke.
Podaljšani dobavni roki za nekatere konfiguracije pomenijo, da morate skrbno načrtovati nabavo. Za proizvodno kritične aplikacije je kljub kapitalskim stroškom smiselno imeti rezervni ventil v zalogi. Izračunajte stroške izpadov za vašo operacijo – če ena sama ura izgubljene proizvodnje preseže stroške rezervnega ventila, postane poslovni primer zalog preprost. Nekatere operacije vzdržujejo skupino obnovljenih ventilov, ki jih med servisiranjem vrtijo kot preventivne zamenjave.
Možnosti plačila se razlikujejo glede na dobavitelja in regijo. Nekateri distributerji na trgih, kot je Indija, ponujajo načrte EMI (enaki mesečni obrok), ki razporedijo stroške v času, kar lahko pomaga pri upravljanju denarnega toka. Standardni pogoji so lahko neto 30 ali neto 60 dni. Pri velikih naročilih ali stalnih odnosih je pogajanje o ugodnih plačilnih pogojih smiselno kot del celotnega paketa vrednosti.
Najboljše prakse sistemske integracije
Integracija smernega regulacijskega ventila 4WEH 16 J v hidravlični sistem zahteva pozornost več dejavnikom poleg samega ventila. Zasnova z zaprtim središčem najbolje deluje s črpalkami s spremenljivo prostornino, ki lahko zmanjšajo pretok kot odziv na sistemski tlak. Črpalke s fiksno prostornino zahtevajo neprekinjen pretok skozi razbremenilni ventil v nevtralnem položaju, kar zapravlja energijo in ustvarja toploto. Če ste obtičali s fiksno črpalko, razmislite, ali bi bila zasnova ventila z odprto sredino boljša.
Zasnova razdelilnika vpliva na zmogljivost in uporabnost. Priključitev ventila neposredno na razdelilnik poenostavi napeljavo, vendar naredi zamenjavo ventila bolj zapleteno, saj morate izprazniti razdelilnik in prekiniti več povezav. Nekatere izvedbe uporabljajo sendvič plošče ali podplošče, ki vam omogočajo, da odstranite ventil, medtem ko ohranite druge hidravlične povezave. Kompromis vključuje dodatne stroške in nekoliko večjo prostornino namestitve.
Zaščita tokokroga si zasluži skrben premislek. Neposredno delujoči razbremenilni ventil vzporedno s smernim regulacijskim ventilom 4WEH 16 J lahko ujame tlačne prehode hitreje kot razbremenitev glavnega sistema. Ta udarni ventil nastavite na približno 30-50 barov nad običajnim delovnim tlakom, tako da ne moti običajnega delovanja, ampak se med prehodnimi pojavi hitro odpre. Zmogljivost pretoka zadostuje le za kratke skoke, tako da razmeroma majhen ventil dobro deluje.
Primeri uporabe in primeri uporabe
Stroji za brizganje predstavljajo običajno uporabo za 4WEH 16 J. Ti stroji zahtevajo zanesljiv nadzor velikih hidravličnih cilindrov, ki zagotavljajo vpenjalno silo in tlak vbrizgavanja. Zasnova zaprtega središča se dobro ujema s spremenljivimi sistemi črpalk, ki se običajno uporabljajo v sodobnih strojih za oblikovanje. Časi ciklov, merjeni v sekundah, ustrezajo 100-milisekundni preklopni hitrosti ventila brez kazni.
Stiskalnice za preoblikovanje kovin uporabljajo smerne regulacijske ventile za pozicioniranje batov in nadzor preoblikovanja. Uporaba stiskanja pogosto vključuje visoke sile pri relativno nizkih hitrostih, kar pomeni visok tlak, vendar zmerne pretoke. Tlačna vrednost 350 barov H-različice 4WEH 16 J udobno prenese te obremenitve. Robustna konstrukcija vzdrži udarne obremenitve in vibracije, ki so običajni v stiskalništvu.
Gradbena oprema, kot so bagri in nakladalniki, lahko uporablja te ventile v določenih aplikacijah, čeprav mobilna oprema pogosteje uporablja sisteme za zaznavanje obremenitve z različnimi konfiguracijami ventilov. Stacionarna gradbena oprema, kot so črpalke za beton ali rovornjaki materiala, lahko izkoristi zmogljivosti 4WEH 16 J. Ključni dejavnik vključuje uskladitev značilnosti ventila s časom cikla aplikacije, profilom obremenitve in okoljskimi pogoji.
Sprejem končne odločitve
Izbira smernega regulacijskega ventila 4WEH 16 J vključuje oceno, ali njegove lastnosti ustrezajo vašim zahtevam uporabe. Zasnova zaprtega središča, pilotno delovanje in montaža CETOP 7 so primerni za posebne vrste sistemov. Če delate s črpalkami s spremenljivo prostornino, potrebujete visokotlačno zmogljivost in lahko prilagodite odzivni čas, si ta ventil zasluži resno obravnavo.
Sistem kod za naročanje zahteva posebno pozornost, da izberete pravo konfiguracijo. Položaj 01 določa nazivni tlak (H za 350 barov), položaj 10 določa napetost (G24 za 24 VDC), položaj 12 pa krmili konfiguracijo napajanja pilota. Če si vzamete čas za razumevanje teh kod in se posvetujete s tehnično podporo, preprečite napake pri naročanju, ki vodijo do zamud in morebitnih težav z združljivostjo.
Upoštevajte skupne stroške lastništva, ne samo začetne nakupne cene. Upoštevajte povečanje energetske učinkovitosti zaradi zasnove zaprtega centra, zahtev glede vzdrževanja, pričakovane življenjske dobe in razpoložljivosti rezervnih delov. Ventil, ki je na začetku dražji, vendar zagotavlja večjo zanesljivost in manjšo porabo energije, se v življenjski dobi pogosto izkaže za cenejšega. 4WEH 16 J je dosegel rezultate v industrijskih aplikacijah, kar zmanjšuje tveganje nepričakovanih težav in zagotavlja zaupanje v dolgoročno delovanje.
