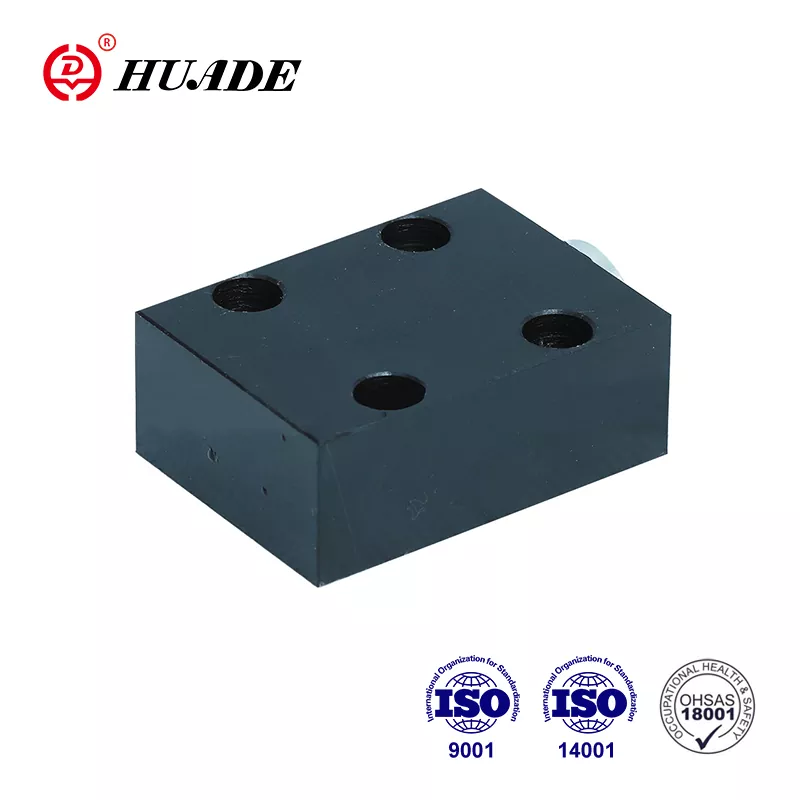

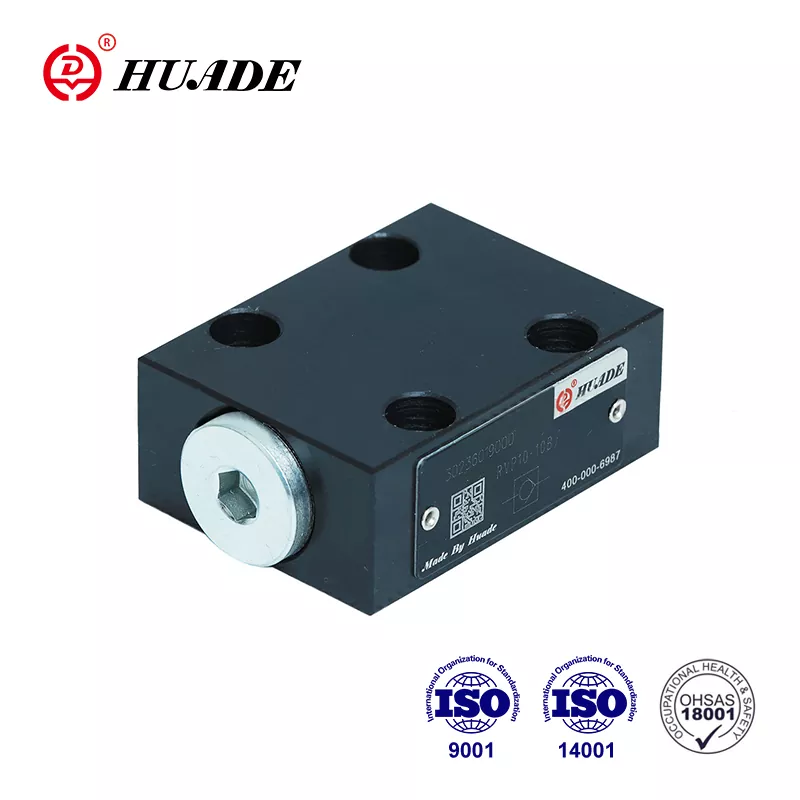

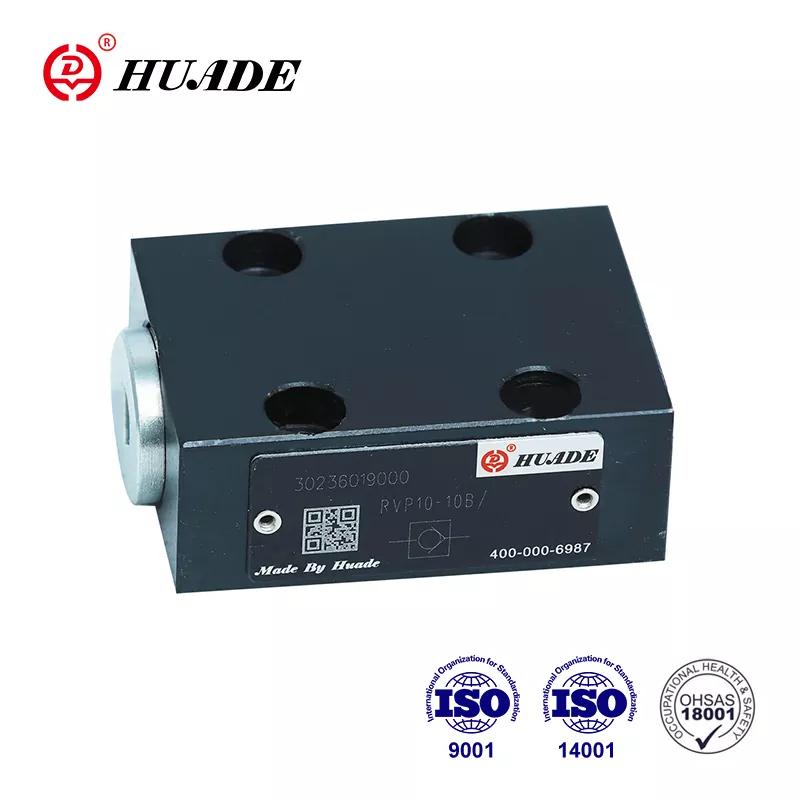

Podjetje Huade, ustanovljeno s strateškim partnerstvom med kitajsko in nemško vlado leta 1979, je vključilo najsodobnejšo tehnologijo podjetja Rexroth. Protipovratni ventil Huade® RVP 10 lahko popolnoma nadomesti povratni ventil Rexroth. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Protipovratni ventil Huade® se pogosto uporablja v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih, varstvu okolja, ladjedelništvu, vesoljski industriji, železniškem tranzitu, nafti in petrokemiji ter na drugih področjih. Vsi povratni ventili RVP 10 bodo podvrženi strogemu testiranju, preden zapustijo tovarno, da se zagotovi odlična kakovost.
|
Tehnični podatki |
|||||||||
|
Velikost |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Delovni tlak, max (MPa) |
31.5 |
||||||||
|
Odpiralni tlak (MPa) |
0.05 |
||||||||
|
Tlačna tekočina |
mineralna olja ali fosfatni ester |
||||||||
|
Temperaturno območje tlačne tekočine（℃） |
-30～+80 |
||||||||
|
Območje viskoznosti (mm2/s) |
2,8~500 |
||||||||
|
Fiksni položaj |
izbirno |
||||||||
|
Teža (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Lastnosti:
▶ Priključek plošče
▶ Zapiranje brez puščanja v eno smer
Uporaba:
Protipovratni ventil RVP 10 se uporablja predvsem na izhodu iz črpalke kot protitlačni ventil in obvodni ventil.
Protipovratni ventil RVP 10 je struktura loputastega ventila z majhno izgubo tlaka. Ima nalogo, da po možnosti zapre pretok brez puščanja v eni smeri in omogoči prost pretok v nasprotni smeri. V bistvu je sestavljen iz ohišja (1), lopute (2), tlačne vzmeti (3) in sedeža vzmeti (4). ). Hod lopute (2), ki je voden na svojem
zunanji premer je omejen z mehanskim omejevalnikom. Vgrajena tlačna vzmet (3) podpira gibanje zapiranja. Poleg tega tlačna vzmet (3) drži loputo (2) v zaprtem položaju tudi, ko skozi ventil ni pretoka.
Simbol
Strukturni diagram
①Ohišje ②Poppet ③Vzmet ④Vzmetni sedež
1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.
2. Rezervoar mora biti zaprt in na vhodu zraka mora biti nameščen zračni filter
3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.
4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi
5. Hrapavost površine, povezane z ventilom, mora biti 0,8/
6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
