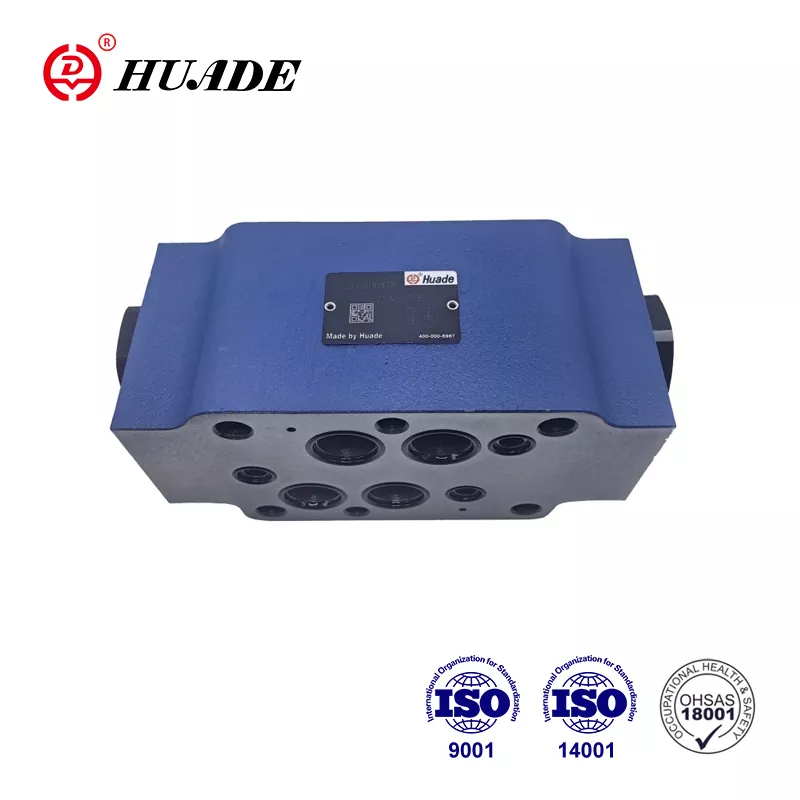

Sendvič plošča povratnega ventila Z2S 22

Huade ima kot vodilni kitajski proizvajalec tehnologije hidravličnega prenosa in krmiljenja dve dolgoročni izkušnji sodelovanja z Rexrothom. Povratni ventili Huade® Z2S 22 so konkurenčni dobro poznanim izdelkom z dobro kakovostjo in nižjo ceno. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Protipovratni ventili Huade® so tehnološko naprednejši in vzdržljivejši od podobnih izdelkov v tej liniji. To je dobro znana nacionalna blagovna znamka na Kitajskem. Hidravlični ventili Huade se zaradi vrhunske zmogljivosti pogosto uporabljajo v vojaški industriji in na drugih področjih.

Parameter izdelka sendvič plošče povratnega ventila Z2S 22

Lastnosti izdelka in uporaba sendvič plošče povratnega ventila Z2S 22

Lastnosti:

▶ Za uporabo v sklopih navpičnega zlaganja

▶ Za neprepustno zapiranje enega ali dveh servisnih vrat

▶ Vzorec za priključitev na Din 24 340 oblika A, ISO4401 in CETOP - RP 121H

Uporaba:

Kontrolni ventil Z2S 22 se uporablja za navpično zlaganje. Po potrebi lahko zapre eno ali dve delujoči odprtini za olje brez puščanja.

Funkcije, odsek, simboli sendvič plošče povratnega ventila Z2S 22

Hidravlični krmilni povratni ventili Z2S 22 so nova serija s sendvič ploščo. Uporabljajo se za neprepustno zapiranje enega ali dveh servisnih priključkov, tudi za daljša časovna obdobja. Prosti pretok poteka od A1 do A2 ali B1 do B2. Pretok v A1 B1 v nasprotni smeri je blokiran. Ko tekočina teče od A1 do A2, je tuljava pritisnjena in potisnjena v desno, s čimer se odpre kroglični loputni ventil, ki nato odpre loputo. Da bi zagotovili pravilno zapiranje ventila, morajo biti servisni priključki A2 B2 smernega ventila povezani z rezervoarjem v nevtralnem položaju.

Simbol Z2S

Tipičen primer vezja Z2S
