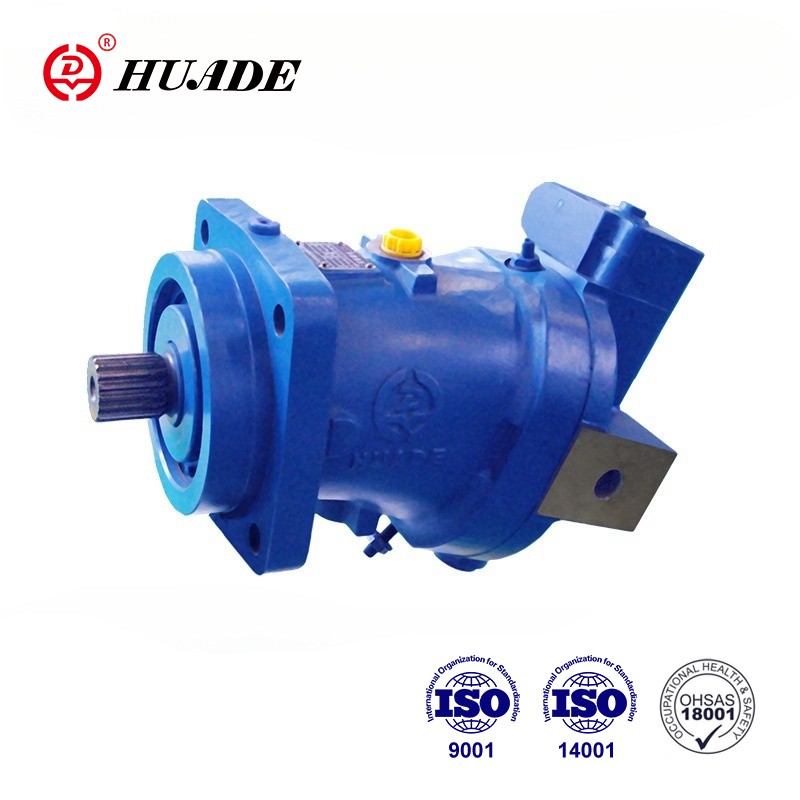

Hidravlični motori z aksialnim batompredstavljajte enega od najbolj izpopolnjenih in učinkovitih rešitev v tehnologiji tekočine. Te naprave z natančnostjo pretvorijo hidravlično energijo v rotacijo mehanska energija, zaradi česar so nepogrešljivi v aplikacijah, ki segajo od težkih Gradbena oprema za natančno proizvodno stroje. Razumevanje Njihovo delovanje razkriva elegantna inženirska načela, zaradi katerih sodobna možni hidravlični sistemi.
Temeljno načelo
V svojem jedru je hidravlični aksialni batni motor deluje po načelu Pascala, ki navaja, da je pritisk uporabil za a Omejena tekočina se prenaša enako v vseh smereh. Motorne pasove to načelo z uporabo hidravlične tekočine pod pritiskom za pogon bat, razporejenih v krožnem vzorcu okoli osrednje osi. Ko se ti bati premikajo nazaj in Forth, ustvarjajo rotacijsko gibanje skozi skrbno oblikovano mehansko sistem povezav.
Izraz "aksialni" se nanaša na usmeritev batov, ki so nameščeni vzporedno z glavnim motorico Os vrtenja. Ta razporeditev se razlikuje od radialnih batnih motorjev, kjer Bati so nameščeni pravokotni na os. Osna konfiguracija ponuja različne prednosti v smislu gostote moči, učinkovitosti in kompaktnost.
Temeljne komponente in njihove funkcije
Blok valja
Blok valja služi kot srce motor, ki vsebuje več natančno obdelanih cilindrov simetrično okoli osrednje osi. Običajno imajo motorji med petimi in devet valjev, pri čemer je sedem skupna konfiguracija. Vsak valj Nahaja se bat, ki se premakne, ko se uporablja hidravlični tlak. The Blok cilindra se vrti kot enota, ki ga poganja kolektivno delovanje vseh bati.
Bati in povezovalni elementi
Posamezni bati se prilegajo v vsakem Cilinder, zapečaten z natančnimi obroči, da se prepreči notranje uhajanje. Vsak bat Povezava se na povezovalno palico ali ploščico za copat, ki prenaša linearno gibanje bata do rotacijskega gibanja. Ti povezovalni elementi morajo vzdržati ogromne sile, hkrati pa ohranjajo natančno poravnavo skozi celotno vrtenje cikel.
Plošča za prelivanje
Plošča za swash predstavlja morda največ iznajdljiva komponenta aksialnega bata motorja. Ta kotna plošča, imenovana tudi a Plošča odmikanja pretvori linearno gibanje batov v rotacijsko gibanje. Kot Blok valja se vrti, bati sledijo konturi plošče, ki se premikajo in iz svojih jeklenk. Kot neposredno kot plošče Določi premik vsake kap bate in v spremenljivem premiku Motorji, ta kot je mogoče prilagoditi tako, da krmilite hitrost motorja in navor.
Plošča za ventil in čas vrat
Plošča ventila nadzoruje čas Hidravlični pretok tekočine v in iz vsakega valja. Ta stacionarna komponenta značilnosti natančno nameščena vrata, ki se poravnajo z vrtljivim valjem Blok. Ko se vsak valj vrti mimo plošče ventila, se izmenično poveže do vhodnega in nizkega tlaka z visokim pritiskom in zagotavljanje batov Prejemajte tekočino pod pritiskom v pravem trenutku v svojem ciklu.
Delovni cikel
Delovanje hidravličnega aksialnega bata Motor sledi skrbno orkestriranemu ciklu, ki se neprekinjeno ponavlja tako dolgo Ko je dobavljena tekočina pod tlakom.
Faza vnosa
Med fazo vnosa se začne bat njegov zunanji kap, ko se njegov valj poravna z visokim pritiskom plošča ventila. Hidravlična tekočina pod pritiskom hidra v širi valj Prostor, potiskanje ob bat. Ustvarjena sila je odvisna od obeh hidravlični tlak in učinkovito območje bata.
Faza moči
Ko se valj še naprej vrti, Bat doseže največjo podaljšek in začne svoj udar. Tlak tekočina, ujeta v valj, deluje na batu, kar to prenaša sili skozi povezovalno palico na ploščo za prelivanje. Ker je plošča swash Ta osna sila, pritrjena pod kotom, ustvari rotacijski trenutek, ki prispeva do izhodnega navora motorja.
Faza izpušnih plinov
Ko se valj poravna z Vrata z nizkim tlakom, stisnjena tekočina se izganja, ko bat dopolnjuje navznoter kap. Ta čas zagotavlja, da se vsak valj izprazni iz porabljene tekočine Pred začetkom naslednjega cikla vnosa. Natančen čas tega ventila je ključnega pomena za ohranjanje gladkega delovanja in preprečevanje izgub tlaka.
Tehnologija spremenljivega premika
Veliko sodobnih motorjev aksialnega bata Zmogljivost spremenljivega premika, dosežena s prilagajanjem kot plošče. Ko se kota plošče zasuka poveča, bati doživijo daljše poteze, kar ima za posledico večji premik na revolucijo in večji navor pri nižjih hitrosti. Nasprotno pa zmanjšanje kota plošče zmanjšuje premik, omogoča večje hitrosti rotacije z zmanjšanim navorom.
Ta funkcija spremenljivega premika zagotavlja izjemna prožnost nadzora. Elektronski krmilniki se lahko samodejno prilagodijo kot plošče na podlagi potreb po obremenitvi, optimiziranje učinkovitosti v Širok razpon delovnih pogojev. Nekateri napredni sistemi lahko celo dosežejo nič premika, učinkovito ustavi motor brez prekinitve hidravlični pretok.
Učinkovitost in uspešnost Značilnosti
Hidravlični motorje z aksialnim batom dosežejo izjemno visoke ravni učinkovitosti, ki pogosto presega 95% v optimalnem obratovanju pogoji. Ta učinkovitost izhaja iz več oblikovalskih dejavnikov, vključno z minimalno notranje uhajanje, natančne tolerance komponent in optimizirana tekočina dinamika. Aksialna ureditev prispeva k tej učinkovitosti z zagotavljanjem uravnotežene radialne sile, ki zmanjšujejo obremenitve ležajev in mehansko trenje.
Razmerje med močjo in težo teh motorjev je izjemno, zato so idealni za mobilne aplikacije, kjer je teža kritično. En sam motor lahko med vzdrževanjem ustvari ogromen navor relativno kompaktne dimenzije. Poleg tega zaščitna zaščita pred preobremenitvijo hidravličnih sistemov pomeni, da lahko ti motorji obvladujejo začasne preobremenitve brez škoda.
Aplikacije in prednosti
Hidravlični mototorji z aksialnimi batnimi motorji najdejo aplikacije v številnih panogah. V gradbeni opremi napajajo sledi baglatorjev in kolesa nakladalcev. Pomorske aplikacije vključujejo Sidri vetrovnice in pogonski sistemi. Industrijska uporaba sega od transporterja poganja vretena za obdelovalne stroje.
Prednosti aksialnih batnih motorjev segajo preko njihove visoke učinkovitosti in gostote moči. Ponujajo odlično Nadzor hitrosti lahko deluje v obe smeri z enakimi zmogljivostmi in Zagotovite takojšnje začetne in zaustavitvene zmogljivosti. Njihova sposobnost vzdrževanja Stalen navor med različnimi hitrostmi je idealen za aplikacije zahteva natančen nadzor gibanja.
