Ko delate s hidravličnimi sistemi, lahko izbira pravega smernega regulacijskega ventila poslabša ali prekine vaše delovanje. Smerni regulacijski ventil Bosch Rexroth 4WE 10 E si je pridobil sloves zanesljivega delovnega konja v industrijskih aplikacijah in obstajajo dobri razlogi, zakaj se inženirji vedno znova vračajo k njemu.
Zakaj je potni regulacijski ventil 4WE 10 E poseben

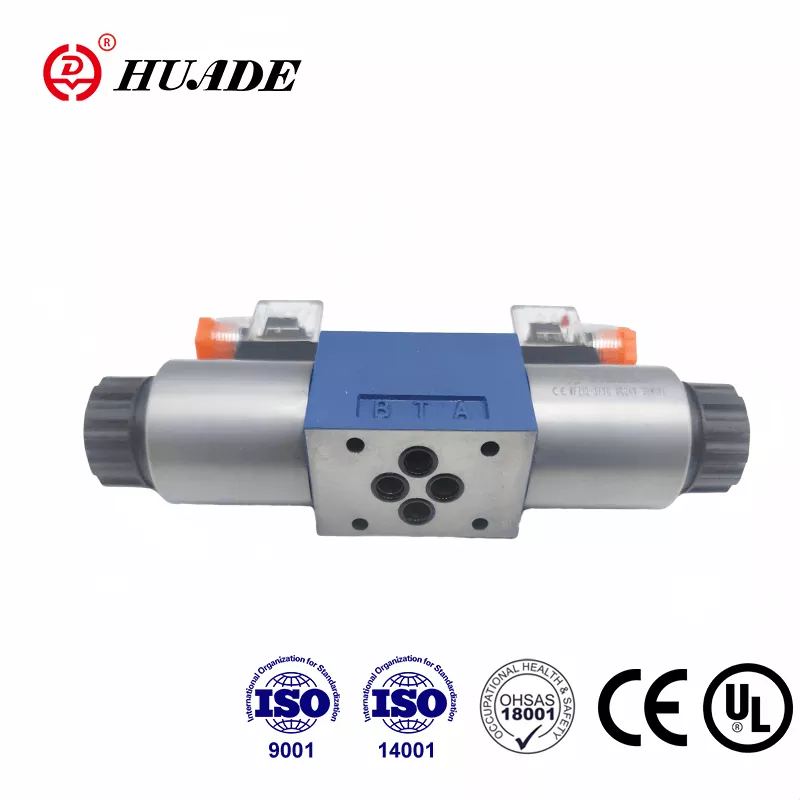

Rexroth 4WE 10 E je elektromagnetni ventil z neposrednim delovanjem, ki nadzoruje, kako se hidravlična tekočina premika skozi vaš sistem. Zamislite si ga kot krmilnik prometa za vaše hidravlično olje. Tekočini pove, kam naj gre, kdaj naj se ustavi in katero pot naj ubere. Ta posebni ventil uporablja elektromagnetne tuljave za premikanje notranjega tuljava, ki nato preusmeri tok, da se vaši hidravlični cilindri ali motorji premikajo točno tako, kot jih potrebujete.
Kar ločuje ta smerni regulacijski ventil, je njegova zasnova z zaprtim središčem, označena z "E" v imenu. Ko je ventil v nevtralnem položaju, ostanejo vse odprtine blokirane. Vaš hidravlični aktuator drži svoj položaj brez odnašanja, kar je zelo pomembno, ko dvigujete težka bremena ali morate nekaj držati popolnoma mirno.
Razčlenitev številke modela
Ime 4WE 10 E vam pove vse o tem, kaj ta ventil počne. "4" pomeni, da ima štiri priključke za povezavo vaših hidravličnih vodov. "WE" pomeni, da gre za neposredno delujoč smerni regulacijski ventil z elektromagnetnim delovanjem. "10" se nanaša na njegovo velikost, ki sledi standardu NG10, znanem tudi kot CETOP 5 ali ISO 4401-05-04-0-05. Ta standardizacija pomeni, da se bo Rexroth 4WE 10 E fizično prilegal kateri koli montažni površini, zasnovani za ventile NG10, kar vam daje prilagodljivost pri zamenjavi stare opreme ali gradnji novih sistemov.
Oznaka "E" opisuje konfiguracijo tuljave. V svetu ventilov različne črke predstavljajo različne vzorce toka. E-tip ohranja vse odprtine zaprte v osrednjem položaju, zaradi česar je idealen, ko morate tovor držati pri miru brez premikanja.
Tehnične zmogljivosti, ki so pomembne
Smerni regulacijski ventil 4WE 10 E zdrži velik pritisk. Deluje lahko pri do 350 barih na glavnih vratih, kar pomeni približno 5075 funtov na kvadratni palec. To je dovolj za večino težkih industrijskih aplikacij, od strojev za brizganje do gradbene opreme.
Zmogljivost pretoka se razlikuje glede na to, ali izberete DC ali AC napajanje. Različica z enosmernim tokom tega smernega krmilnega ventila Rexroth premakne do 160 litrov na minuto, medtem ko različica z izmeničnim tokom doseže največ 120 litrov na minuto. Ta razlika obstaja, ker AC tuljave proizvajajo več toplote, ko je ventil pod napetostjo, zato Bosch Rexroth omejuje pretok, da prepreči težave s pregrevanjem.
Odzivni čas je pomemben, ko potrebujete hitre in natančne premike. 4WE 10 E se pri uporabi enosmernega toka vklopi v 45 do 70 milisekundah in sprosti v 35 do 45 milisekundah. To je dovolj hitro za večino avtomatiziranih proizvodnih linij. Če potrebujete še bolj gladko delovanje, lahko dodate izbirne blažilne vložke, ki upočasnijo prestavljanje in tako zmanjšajo udarce v vašem sistemu.
Kako deluje zaprti center
Konfiguracija tuljave tipa E daje temu smernemu regulacijskemu ventilu sposobnost zadrževanja obremenitve. Predstavljajte si tri položaje: sredino, levo in desno. V osrednjem položaju notranji pristanki na kolutu blokirajo vsa štiri vrata. Vrata P se povežejo z vašo črpalko, vrata T gredo z rezervoarjem, vrata A in B pa z vašim aktuatorjem. Ko ostane vse blokirano, olje, ujeto v valju, ne more uiti, zato vaš tovor ostane točno tam, kjer ste ga pustili.
Vklopite tuljavo "a" in tuljava se premakne v levo. Zdaj se priključek P poveže z priključkom A, medtem ko se priključek B odvaja v priključek T. Vaš aktuator se razširi. Preklopite na tuljavo "b" in tuljava se premakne desno in obrne vzorec toka. Odprtina P napaja odprtino B, medtem ko se odprtina A vrača v rezervoar in uvleče vaš aktuator.
Ta razporeditev z zaprtim središčem se odlično obnese za aplikacije, kot so dvižne mize, sponke in stiskalnice, kjer je držanje položaja pomembnejše od energetske učinkovitosti. Kompromis je v tem, da vaša črpalka povečuje pritisk, tudi ko se nič ne premakne, kar ustvarja toploto in zapravlja energijo. Ta Rexroth 4WE 10 E boste običajno združili z varnostnim ventilom, da zaščitite svoj sistem.
Aplikacije iz resničnega sveta
Proizvodni obrati uporabljajo potni regulacijski ventil 4WE 10 E na nešteto načinov. Stroji za brizganje se zanašajo na to, da natančno nadzorujejo vpenjanje kalupa. Oprema za tlačno litje ga uporablja za natančno pozicioniranje kovinskih delov. Gradbeni stroji izkoristijo svojo zmožnost zadrževanja žlice in rok na pobočjih brez odnašanja.
Ventil se pojavlja tudi v pomorskih aplikacijah, opremi za obdelavo kovin in natančnih proizvodnih sistemih. Kadarkoli potrebujete hidravlični aktuator, da ostane pod obremenitvijo, zasnova tega smernega krmilnega ventila Rexroth z zaprtim središčem zagotavlja nadzor, ki ga potrebujete.
Namestitev in montaža
4WE 10 E se namesti neposredno na podplat, ki ustreza standardu NG10. Ta modularni pristop poenostavi namestitev in zamenjavo. Dodatne ventile lahko naložite na vrh z uporabo razdelilnih blokov, tako da sestavite kompaktne ventilske sklope, ki prihranijo prostor in zmanjšajo število cevi in priključkov, ki jih potrebujete.

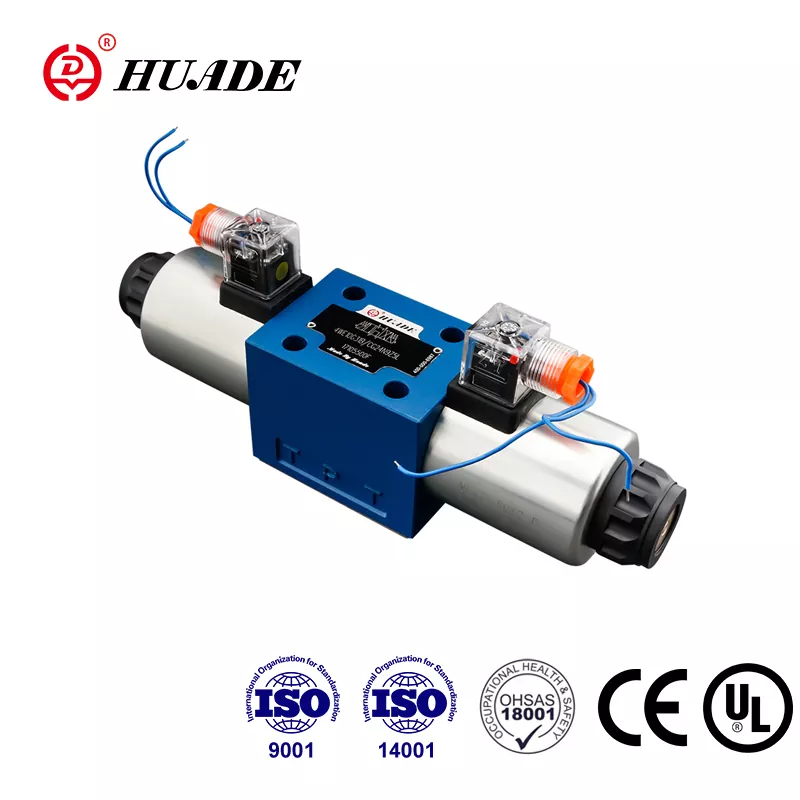

Zasnova solenoida z mokro armaturo nudi praktične prednosti. Tuljava je v olju, ki pomaga odvajati toploto in zmanjšuje hrup. Sklop tuljave lahko zavrtite za 360 stopinj, da postavite električni konektor, kjer koli vam najbolj ustreza. Če tuljava odpove, jo lahko zamenjate, ne da bi izpraznili hidravlični sistem, kar zmanjša čas izpada.
Električni priključki so v skladu s standardom DIN EN 175301-803, z oceno zaščite IP65 ali IP67, odvisno od vaše konfiguracije. Možnosti napetosti vključujejo 12, 24, 110 in 230 voltov za enosmerno in izmenično napajanje, s toleranco plus ali minus 10 odstotkov.
Primerjava z drugimi možnostmi
Ko boste kupovali smerni regulacijski ventil velikosti NG10, boste naleteli na alternative Parkerja, Eatona in drugih proizvajalcev. Serija Parker D3W ponuja podobne vrednosti tlaka in pretoka, vendar preklopi počasneje, za odziv potrebuje približno 110 milisekund. Eaton DG4V-5 se ujema s pretočno zmogljivostjo, vendar ne določa tako jasno svoje ciklične frekvence.
Rexroth 4WE 10 E izstopa s hitrejšim odzivnim časom in večjo zmogljivostjo cikliranja. Zmore do 15.000 preklopnih operacij na uro, zaradi česar je primeren za hitre avtomatizirane procese. Možnost nastavljivega dušenja vam omogoča tudi večji nadzor nad tem, kako hitro se ventil premika, kar vam pomaga pri natančnejši nastavitvi obnašanja vašega sistema.
Cena se zelo razlikuje glede na specifikacije in kraj nakupa. Osnovne konfiguracije tega smernega regulacijskega ventila Rexroth se začnejo okoli 56 USD, medtem ko lahko različice s posebnimi premazi, napetostjo po meri ali izboljšanimi tesnili presežejo 1200 USD. Našli jih boste pri uradnih distributerjih Bosch Rexroth, industrijskih dobaviteljih in spletnih tržnicah. Pri nakupu preverite, ali številka modela natančno ustreza vašim zahtevam, pri čemer bodite posebno pozorni na nazivno napetost in vrsto tuljave.
Ohranjanje delovanja
Največji sovražnik katerega koli smernega krmilnega ventila je kontaminacija. Delci umazanije v vašem hidravličnem olju povzročijo, da se tuljava zlepi, kar povzroči nepravilno delovanje ali popolno odpoved. 4WE 10 E potrebuje olje, filtrirano na 10 mikronov, kar ustreza stopnji čistosti NAS 1638 razreda 9 ali ISO 4406 20/18/15.
Redno vzdrževanje se začne s spremljanjem olja. Preverite razbarvanje, ki kaže na pregrevanje ali oksidacijo. Redno preverjajte viskoznost, ker preredko ali pregosto olje vpliva na delovanje ventila. Zamenjajte filtre po urniku in razmislite o namestitvi manometrov, da zgodaj odkrijete težave.
Ko ta smerni regulacijski ventil Rexroth deluje, simptomi običajno kažejo na posebne vzroke. Če se ventil drži, vendar deluje, ko pritisnete ročno preglasitev, je verjetno onesnaženje. Zažgane tuljave pri AC različicah so pogosto posledica prekomernega pretoka, zaradi česar se tuljava zatakne, ko je pod napetostjo, in se tuljava pregreje. Zunanje puščanje običajno izvira iz obrabljenih tesnil, medtem ko se notranje puščanje kaže kot počasno, gobasto gibanje aktuatorja.
Čiščenje ventila zahteva previdnost. Odstranite ga iz sistema, previdno razstavite ter očistite izvrtino in tuljavo z WD-40 ali podobnim topilom. Izpihajte prehode s stisnjenim zrakom in preverite, ali so obrabljeni ali poškodovani. Zamenjajte tesnila s pravilnim kompletom za vašo različico ventila, pri čemer upoštevajte, da aplikacije pri visokih temperaturah potrebujejo FKM tesnila namesto standardne NBR gume.
Pravilna izbira
Potni regulacijski ventil 4WE 10 E je odličen, ko je pomembna vzdržljivost obremenitve. Njegova zasnova z zaprtim središčem preprečuje odnašanje, njegova hitra odzivnost podpira avtomatizacijo, standardizirana montaža pa poenostavlja namestitev. Modularna konstrukcija vam omogoča gradnjo kompleksnih krmilnih vezij v kompaktnih prostorih, tuljave z mokro armaturo pa nudijo dolgo življenjsko dobo z minimalnim vzdrževanjem.
Razmislite o energetskem kompromisu. Ta blokiran sredinski položaj ohranja vašo črpalko obremenjeno, tudi ko se nič ne premika, ustvarja toploto in porablja energijo. Če energetska učinkovitost v vaši aplikaciji prevlada nad držanjem položaja, si oglejte tuljave tipa J, ki razbremenijo črpalko v nevtralnem položaju. Za aplikacije, ki potrebujejo prosto plavanje, bi morda bolje delovale konfiguracije odprtega središča tipa H.
Pazljivo povežite svoj električni sistem z ventilom. Različice z enosmernim tokom prenašajo večji pretok in se hitreje odzivajo, zaradi česar so privzeta izbira za večino industrijskih aplikacij. Napajanje z izmeničnim tokom deluje dobro pri počasnejših operacijah, vendar ne pozabite na omejitev pretoka 120 litrov na minuto, da preprečite poškodbe tuljave.
Rexroth 4WE 10 E si je z desetletji dokazane učinkovitosti pridobil svoje mesto v industrijski hidravliki. Njegova kombinacija visokotlačne zmogljivosti, hitrega odziva in zanesljivega zadrževanja obremenitve je dobra izbira za zahtevne aplikacije. Poskrbite, da bo vaše olje čisto, izberite pravo konfiguracijo tuljave za svoje potrebe in ta smerni regulacijski ventil bo zagotavljal leta zanesljive storitve. Ne glede na to, ali zamenjujete obstoječi ventil ali načrtujete nov sistem, vam razumevanje, zakaj je 4WE 10 E tick, pomaga kar najbolje izkoristiti vašo hidravlično opremo.
