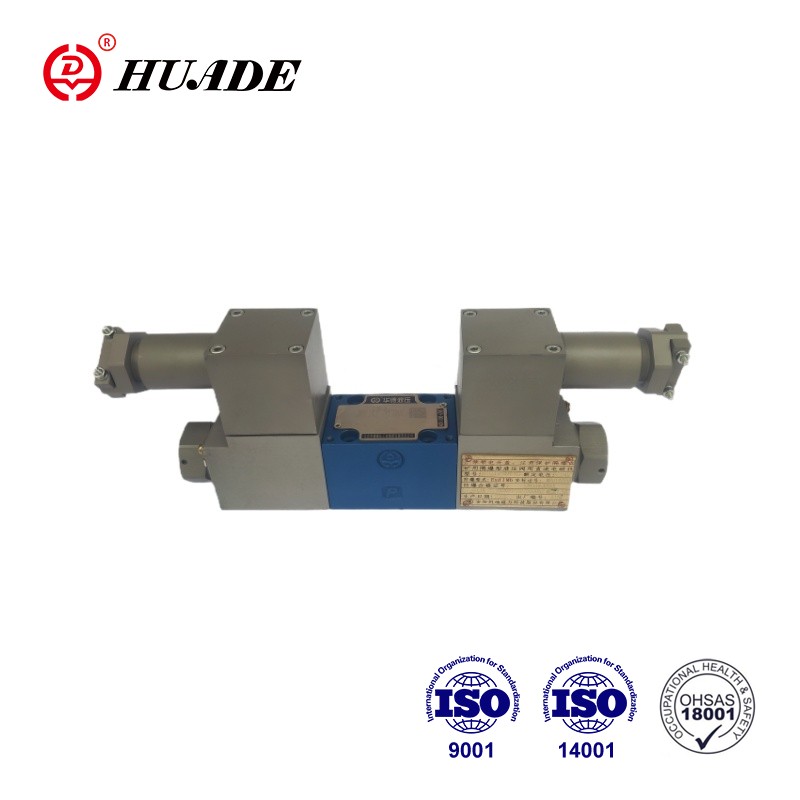

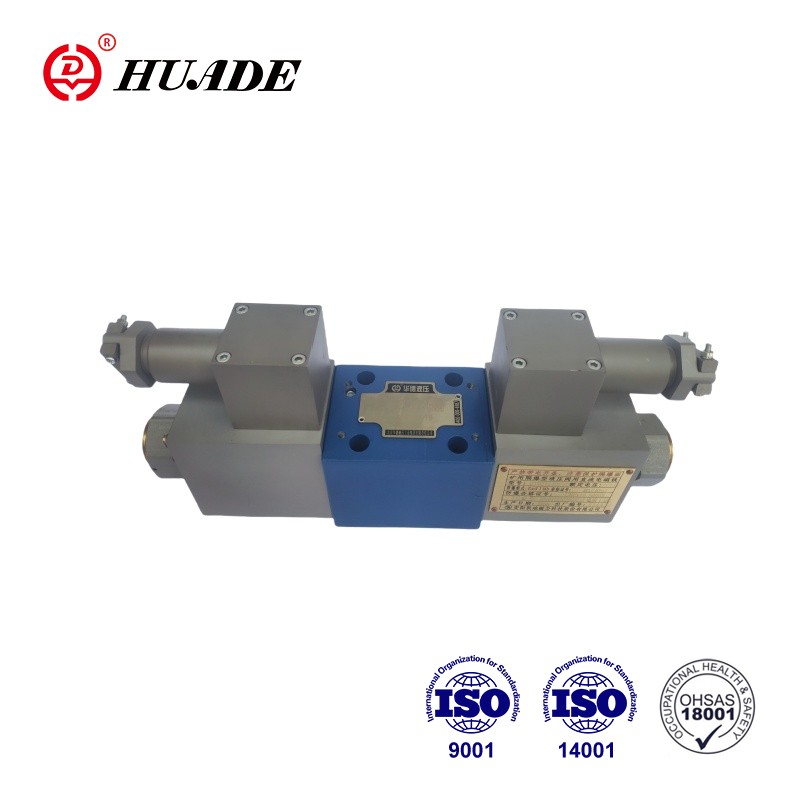

Eksplozijsko odporni proporcionalni smerni ventil 4WRA 10-2X je izdelan iz visokokakovostnih materialov, odpornih proti koroziji, ohišje pa je izdelano iz materialov, odpornih proti eksploziji, ki se lahko učinkovito uprejo udarcem eksplozije in eroziji plamena. Eksplozijsko odporen proporcionalni smerni ventil 4WRA 10-2X je prestal certifikat CNEX. Huadejev protieksplozijsko odporen izdelek je na trgu prejel dosledne pohvale z visoko kakovostjo in nizko ceno.
| Hidravlični | |||
| Namestitev | Po želji, po možnosti vodoravno | ||
| Nazivna velikost | 6 | 10 | |
| Teža (kg) | 4WRA...2X | 2 | 6.6 |
| Nazivni pretok Qvnom pri △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Histereza (%) | ≤5 | ||
| Razpon obračanja (%) | ≤1 | ||
| Občutljivost odziva (%) | ≤ 0,5 | ||
| Maks. delovni tlak | Vrata A,B,P (bar) | 350 | |
| Vrata T (bar) | 210 | ||
| Tlačna tekočina | Mineralno olje (HL,HLP) po DIN 51524 | ||
| Druge tlačne tekočine po naročilu! | |||
| Razpon temperature okoljskega zraka (℃) | 4WRA...2X | -20 °C do 70 °C (-4 °F do 158 °F) | |
| Razpon viskoznosti (mm2/s) | 20 do 380 (po možnosti 30 do 46) | ||
| Razred čistosti tekočine | NAS1638 razred 9 ali ISO 4406 razred 20/18/15 | ||
| Električni | ||||
| 1) Podatki o solenoidu | ||||
| Vrsta napetosti | DC | |||
| Signal vrednosti ukaza za 4WRA | ±10Vor4~20mA | |||
| Največji tok na solenoid (A) | 2.5 | 1.5 | 0.8 | |
| Upornost elektromagnetne tuljave (Ω) | Hladna vrednost pri 20°C | 2 | 4.8 | 19.5 |
| Max.topla vrednost | 3 | 7.2 | 28.8 | |
| Dajatev (%) | ED100% | |||
| Najvišja temperatura tuljave (℃) | 150 | |||
| Zaščita ventila po EN60529 | IP 65 | |||
| 2) Krmilna elektronika | ||||
| Ojačevalnik | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Napajalna napetost (V) | Nazivna napetost | 24 | ||
| Spodnja mejna vrednost | 21/22 (4WRA) | |||
| Zgornja mejna vrednost | 35 | |||
| Poraba energije ojačevalnika (A) | Imax | <1,8 | ||
| Impulzni tok | 3 | |||
Lastnosti:
▶Proporcionalni smerni ventil z neposrednim upravljanjem za nadzor smeri in velikosti pretoka
▶Za montažo podplošče: vzorec vrat je v skladu z ISO4401
▶Proženje s pomočjo proporcionalnih solenoidov s centralnim navojem in odstranljivo tuljavo
▶Vzmetno središče krmilne tuljave
Uporaba:
Eksplozijsko varni proporcionalni smerni ventil 4WRA 10-2X se pogosto uporablja v rudnikih premoga. petrokemična industrija.
Ventili so v osnovi sestavljeni iz: Tela (1) z montažno površino, Krmilnega tuljave (3) s tlačnimi vzmetmi (2), Solenoidov (4) s centralnim navojem.
Ko solenoidi (4) niso pod napetostjo, krmilni kolut (3) držijo v osrednjem položaju tlačne vzmeti (2).
Neposredno delovanje krmilnega tuljave (3) z vklopom enega od proporcionalnih solenoidov (4), npr. krmiljenje solenoida desno, nato premik krmilne tuljave (3) v levo sorazmerno z električnim vhodnim signalom in povezava od P do A in B do T prek odprtin podobnih presekov s progresivnimi karakteristikami pretoka.
4WRA(E)...A-2X sta 2 ventila s preklopnim položajem opremljena samo s solenoidom "a". Vtič (6) je nameščen na proporcionalni solenoid "b".
Simboli protieksplozijsko varnega proporcionalnega smernega ventila 4WRA 10-2X
