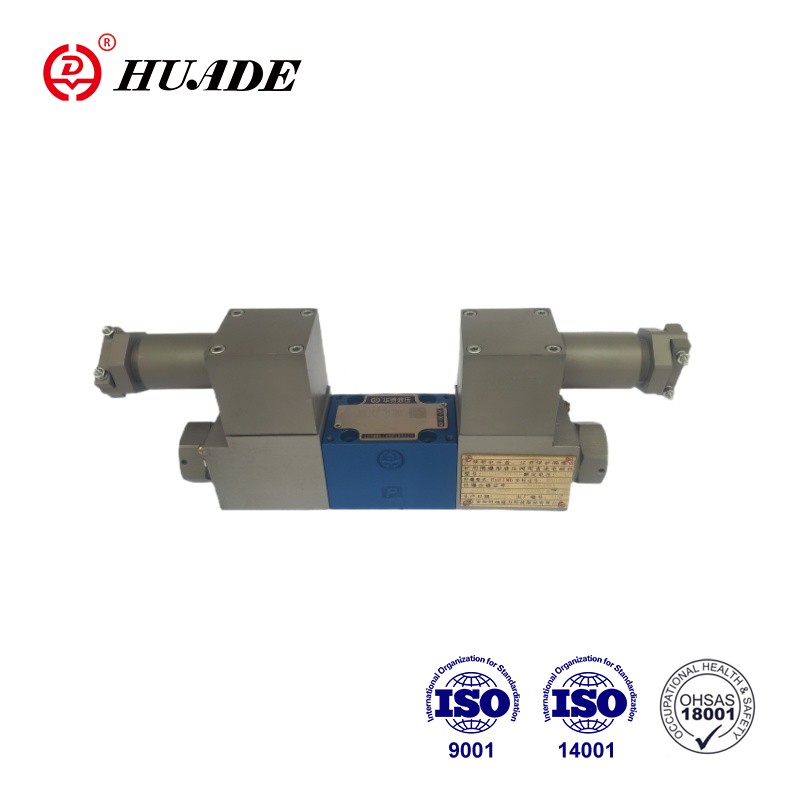

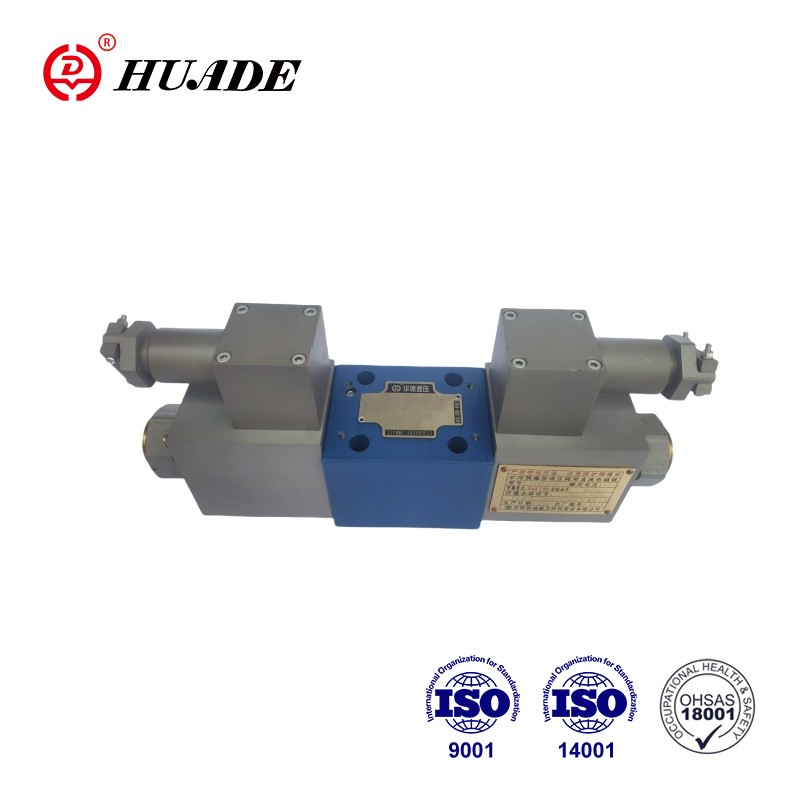

Huadejev protieksplozijsko odporen proporcionalni smerni ventil 4WRA 6-2X je 4/2- in 4/3-potni proporcionalni smerni ventil. Zasnovani so kot komponente z neposrednim upravljanjem za montažo na ploščo. Poganjajo se s pomočjo proporcionalnih solenoidov s centralnim navojem in odstranljivo tuljavo. Solenoide krmili b zunanja krmilna elektronika. Ta protieksplozijsko varni ventil 4WRA 6-2X ima širok spekter uporabe, predvsem na področjih, kjer je potreben natančen nadzor pretoka, tlaka, hitrosti in drugih parametrov hidravličnega sistema.
| Hidravlični | |||
| Namestitev | Po želji, po možnosti vodoravno | ||
| Nazivna velikost | 6 | 10 | |
| Teža (kg) | 4WRA...2X | 2 | 6.6 |
| Nazivni pretok Qvnom pri △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Histereza (%) | ≤5 | ||
| Razpon obračanja (%) | ≤1 | ||
| Občutljivost odziva (%) | ≤ 0,5 | ||
| Maks. delovni tlak | Vrata A,B,P (bar) | 350 | |
| Vrata T (bar) | 210 | ||
| Tlačna tekočina | Mineralno olje (HL,HLP) po DIN 51524 | ||
| Druge tlačne tekočine po naročilu! | |||
| Razpon temperature okoljskega zraka (℃) | 4WRA...2X | -20 °C do 70 °C (-4 °F do 158 °F) | |
| Razpon viskoznosti (mm2/s) | 20 do 380 (po možnosti 30 do 46) | ||
| Razred čistosti tekočine | NAS1638 razred 9 ali ISO 4406 razred 20/18/15 | ||
| Električni | ||||
| 1) Podatki o solenoidu | ||||
| Vrsta napetosti | DC | |||
| Signal vrednosti ukaza za 4WRA | ±10Vor4~20mA | |||
| Največji tok na solenoid (A) | 2.5 | 1.5 | 0.8 | |
| Upornost elektromagnetne tuljave (Ω) | Hladna vrednost pri 20°C | 2 | 4.8 | 19.5 |
| Max.topla vrednost | 3 | 7.2 | 28.8 | |
| Dajatev (%) | ED100% | |||
| Najvišja temperatura tuljave (℃) | 150 | |||
| Zaščita ventila po EN60529 | IP 65 | |||
| 2) Krmilna elektronika | ||||
| Ojačevalnik | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Napajalna napetost (V) | Nazivna napetost | 24 | ||
| Spodnja mejna vrednost | 21/22 (4WRA) | |||
| Zgornja mejna vrednost | 35 | |||
| Poraba energije ojačevalnika (A) | Imax | <1,8 | ||
| Impulzni tok | 3 | |||
Lastnosti:
▶Proporcionalni smerni ventil z neposrednim upravljanjem za nadzor smeri in velikosti pretoka
▶Za montažo podplošče: vzorec vrat je v skladu z ISO4401
▶Proženje s pomočjo proporcionalnih solenoidov s centralnim navojem in odstranljivo tuljavo
▶Vzmetno središče krmilne tuljave
Uporaba:
Eksplozijsko varen proporcionalni smerni ventil 4WRA 6-2X se lahko uporablja v proizvodnji težkih strojev, strojnih orodjih, industrijski avtomatizaciji.
Ventili so v osnovi sestavljeni iz: Tela (1) z montažno površino, Krmilnega tuljave (3) s tlačnimi vzmetmi (2), Solenoidov (4) s centralnim navojem.
Ko solenoidi (4) niso pod napetostjo, krmilni kolut (3) držijo v osrednjem položaju tlačne vzmeti (2).
Neposredno delovanje krmilnega tuljave (3) z vklopom enega od proporcionalnih solenoidov (4), npr. krmiljenje solenoida desno, nato premik krmilne tuljave (3) v levo sorazmerno z električnim vhodnim signalom in povezava od P do A in B do T prek odprtin podobnih presekov s progresivnimi karakteristikami pretoka.
4WRA(E)...A-2X sta 2 ventila s preklopnim položajem opremljena samo s solenoidom "a". Vtič (6) je nameščen na proporcionalni solenoid "b".
Simboli protieksplozijsko varnega proporcionalnega smernega ventila 4WRA 6-2X
