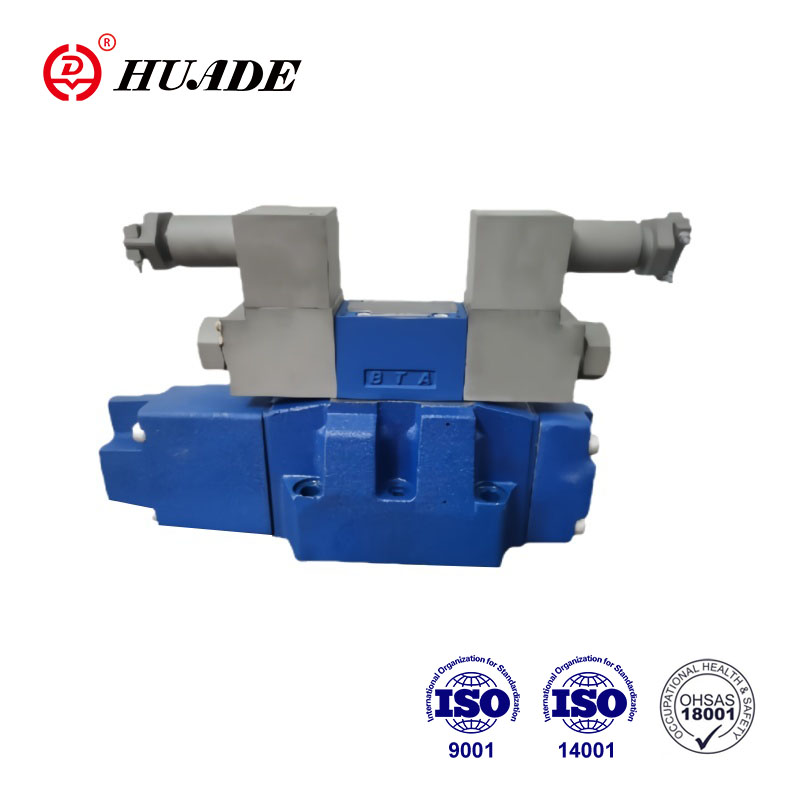

Proporcionalni smerni ventil, odporen proti eksploziji, 4WRZ se pogosto uporablja v hidravličnih sistemih, ki zahtevajo natančen nadzor in delovanje, zaščiteno pred eksplozijami. Eksplozijsko varni ventili Huade serije 4WRZ imajo certifikat CNEX. Ocene protieksplozijske zaščite in certifikati so običajno v skladu z ustreznimi mednarodnimi standardi. Proporcionalni ventil 4WRZ, odporen proti eksplozijam, ima občutljive karakteristike regulacije pretoka, ki lahko dosežejo natančen nadzor tlaka, pretoka in smeri hidravličnega sistema.
| Splošno | ||
| Vrsta ventila | SEP | |
| Namestitev | neobvezno, po možnosti vodoravno | |
| Temperaturno območje shranjevanja (℃) | -20 do +80 | |
| Razpon temperature okolja (℃) | -20 do +70 | |
| Teža (kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hidravlični (merjeno s HLPAG.p=100bar : 40 ℃ ± 5 ℃) | ||||||
| Nazivna velikost | 10 | 16 | 25 | 32 | ||
| Delovni tlak (bar) | Pilotni ventil | Zunanji dovod pilotnega olja | 30 do 100 barov | |||
| Notranji dovod pilotnega olja | 100 do 350 samo z "D3". | |||||
| Glavni ventil | do 315 | do 350 | do 350 | do 350 | ||
| Tlak povratnega toka (bar) | Priključek T (priključek R) (zunanji odtok krmilnega olja) | do 315 | do 250 | do 250 | do 150 | |
| Priključek T (notranji odtok pilotskega olja) | do 30 | do 30 | do 30 | do 30 | ||
| Vrata Y | do 30 | do 30 | do 30 | do 30 | ||
| Vhodni signal za količino pilotnega olja 0–100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Pilotni pretok olja v vratih X in Y s stopničastim vhodnim signalom 0–100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Pretok glavnega ventila (L/min) | do 170 | do 460 | do 870 | do 1600 | ||
| Hidravlična tekočina | Mineralno olje (HL, HLP) po DIN 51524 Ostale tekočine na povpraševanje! | |||||
| Temperaturno območje hidravlične tekočine (℃) | -20 do +80 (po možnosti +40 do +50) | |||||
| Razpon viskoznosti (mm2/s) | 20 do 380 (po možnosti 30 do 46) | |||||
| Stopnja kontaminacije | Najvišja dovoljena stopnja kontaminacije tlačne tekočine je v skladu z NAS 1638 ali ISO 4406(c) | Priporočljiv je filter z najmanjšo stopnjo zadrževanja βx≥ 75 | ||||
| Pilotni ventil | NAS 1638 razred 7 | x=5 | ||||
| Glavni ventil | NAS 1638 razred 9 | x=15 | ||||
| Histereza (%) | ≤ 6 | |||||
| Električni | ||
| Vrsta ventila | SEP | |
| Vrsta zaščite ventila po EN 60529 | IP65 z nameščeno in zaklenjeno kabelsko vtičnico | |
| Vrsta napetosti | DC | |
| Prekrivanje vrednosti ukaza (%) | 15 | |
| Maks. tok (A) | 1.5 | |
| Upornost elektromagnetne tuljave (Ω) | Hladna vrednost pri 20 ℃ | 4.8 |
| Maks. toplo vrednost | 7.2 | |
| Dajatev (%) | 100 | |
| Temperatura tuljave (℃) | do 150 | |
| Zaščita ventila po EN 60529 | IP65 z nameščenim in fiksnim vtičnim konektorjem | |
| Krmilna elektronika | ||
| Zunanji ojačevalnik za tip WRZ | VT-VSPA2-1-L2X/... | |
| Signal vrednosti ukaza | Napetostni vhod "A1" (V) | V±10 |
| Tokovni vhod "F1" (mA) | 4 do 20 | |
Lastnosti:
▶Pilotno upravljani proporcionalni smerni ventil za nadzor smeri in velikosti pretoka
▶Delovanje poteka s pomočjo proporcionalnih solenoidov s centralnim navojem in snemljivo tuljavo
▶Za montažo podplošče:
Vzorec prenosa po ISO 4401 in DIN 2430
▶Vzmetno središče krmilne tuljave
▶4WRZE: integrirana elektronika (OBE) z napetostnim vhodom ali tokovnim vhodom (A1 oz. F1)
▶4WRZ: povezana krmilna elektronika (ločeno naročilo)
Uporaba:
Eksplozijsko odporen usmerjevalni ventil 4WRZ-L7X se uporablja za krmiljenje smeri in pretoka v rudarstvu, strojih za rudarjenje premoga in metalurških strojih.
■Pilotni ventil tip 3DREP 6...
Pilotni ventil je proporcionalni elektromagnetni 3-potni reducirni ventil. Uporablja se za pretvorbo električnega vhodnega signala v proporcionalni tlačni izhodni signal in se uporablja na vseh ventilih 4WRZ....
Proporcionalni solenoidi so krmiljeni enosmerni elektromagneti z mokrimi zatiči z osrednjim navojem in snemljivo tuljavo. Solenoid je opcijsko krmiljen z zunanjo elektroniko.
Oblikovanje:
Ventil je v osnovi sestavljen iz:
– Ohišje (1)
– Krmilni kolut (2) s kolutoma za merjenje tlaka (3 in 4)
– Solenoidi (5 in 6) s sredinskim navojem
Načelo dela
– Ko so solenoidi (5 in 6) v stanju brez napetosti, se krmilni kolut (2) drži
s tlačnimi vzmetmi v osrednjem položaju
– Neposredno delovanje krmilne tuljave (2) z vklopom proporcionalnega solenoida, npr. napajanje solenoida "a" (5). Tuljava za merjenje tlaka (3) in krmilna tuljava (2) sta pomaknjena v levo sorazmerno z vhodnim električnim signalom; Povezava od P do B in A do T skozi prečne prereze v obliki odprtine s progresivnimi karakteristikami pretoka; Odklop solenoida (5), krmilni kolut (2) se s tlačno vzmetjo vrne v osrednji položaj. V osrednjem položaju sta odprtini A in B odprti proti T, kar pomeni, da lahko hidravlična tekočina teče v rezervoar brez kakršne koli omejitve.
– Ročna preglasitev, opcijsko, s pomočjo katere je mogoče krmilno vreteno (2) premakniti, ne da bi bilo potrebno vključiti elektromagnet.
Opombe:
Vrsta 3DREP 6:Preprečiti je treba praznjenje cevi rezervoarja. V primeru ustrezne vgradne situacije je treba vgraditi predobremenitveni ventil (prednapetostni tlak pribl. 2 bara).
Pilotni ventil z dvema položajema tuljave
(Tip 3DREP 6...B...)
Načeloma funkcija te različice ventila ustreza funkciji ventila s tremi položaji tuljave. Vendar je ta 2-položajni ventil opremljen samo s solenoidom "a" (5). Namesto 2. proporcionalnega solenoida je nameščen vtični vijak (7).
■Pilotno vodeni proporcionalni smerni ventili tipa 4WRZ...
Ventili tipa 4WRZ... so krmilno vodeni smerni ventili z delovanjem s proporcionalnimi solenoidi. Nadzorujejo smer in velikost toka.
Oblikovanje:
Ventili so v osnovi sestavljeni iz:
– Pilotni ventil (9) s proporcionalnimi solenoidi (5 in 6), regulacijskim tuljavom (2) in čepi (15)
– Glavni ventil (10) z glavnim tuljavom (11) in centrirno vzmetjo (12).
Načelo dela
– Ko so solenoidi (5 in 6) izklopljeni, glavno vreteno (11) držijo središčne vzmeti (12) v osrednjem položaju.
– Delovanje tuljave 1thAe TmBain (11) skozi pilotni ventil (9), glavna tuljava se premakne sorazmerno, odvisno od položaja tuljave, pretoka od P do A in B do T(R) ali P do B in A do T (R).
npr. z vklopom solenoida "b" (6) se krmilni kolut (2) premakne v desno, krmilno olje se skozi pilotni ventil (9) dovaja v tlačno komoro (13) in sorazmerno premika glavni kolut (11). na električni vhodni signal; Povezava od P do A in B do T skozi prečne prereze, podobne odprtini, s progresivnim tokom.
lastnosti.
Odklop solenoida (6), krmilni tuljav (2) in glavni tuljav (11) se vrneta v osrednji položaj.
– Dovod krmilnega olja v pilotni ventil interno preko priključka P ali zunaj preko priključka X.
– S pomočjo opcijske ročne preglasitve je mogoče krmilno vreteno (2) premakniti, ne da bi bilo treba vključiti elektromagnet.
Opombe:
Za sistemske tlake nad 100 barov mora biti med pilotni ventil (9) in glavni ventil (10) nameščen krmilni modul za zmanjšanje tlaka tipa D3 (14).
Simboli protieksplozijsko zaščitenega proporcionalnega smernega ventila 4WRZ
