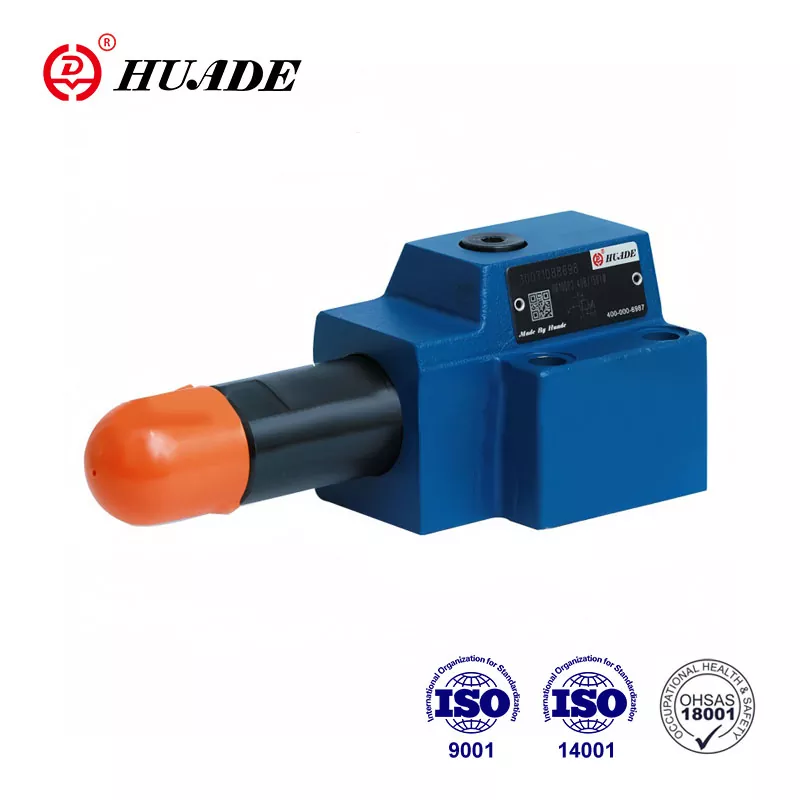

Tip DR 10 DP je ventil za zmanjšanje tlaka, ki se uporablja za nadzor tlaka. Dejstvo, da lahko pritisni ventili Huade® nadomestijo iste serijske izdelke, ki jih ponuja Rexroth, je predvsem posledica dolgoročnega sodelovanja z Rexrothom. V primerjavi z drugimi podobnimi blagovnimi znamkami so izdelki Huade® bolj napredni v tehnologiji in trpežnejši. Cene teh ventilov za zmanjšanje tlaka so razmeroma poceni. Tovarna je nacionalno ključno podjetje in ima na Kitajskem velik ugled.
|
Max.Probilni tlak (vrata P) (MPA) |
do 31,5 |
|
Max. sekundarni tlak (vrata A) (MPA) |
do2,5; do 7.5; do 15,0; do 21.0; do31.5 |
|
Max.Back Tlak (vrata T (y)) (MPA) |
do 16 |
|
Max.flow (l/min) |
do 80 |
|
Mineralno olje tlaka |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za tesnilo FPM) |
|
Območje viskoznosti (mm ²/s) |
10 ~ 800 |
|
Tlačno-temperaturni razpon tekočine (℃) |
-30 do +80 |
|
Stopnja kontaminacije (hm) |
Največja dovoljena stopnja kontaminacije tekočine je na NAS 1638 razred 9. |
|
Teža (kg) |
približno 3 |
Značilnosti:
▶ Za pritrditev podloge
▶ 4 Tlačni razponi
▶ 4 Nastavitev elementov
. Rotacijski gumb
. Šestica. Glavni rokav z zaščitnim pokrovčkom
. Rotacijski gumb za zaklepanje s lestvico
. Rotacijski gumb z lestvico
▶ z vrati za merilnika tlaka
▶ Neobvezni povratni ventil
▶ Vzorec prenosa na DIN 24 340, obrazec D, ISO 5781 in CETOP - RP 121H
Vloga:
Za zmanjšanje sistemskega tlaka se uporablja za zmanjšanje tlaka DR 6 DP.
Vzponuja DR 10 DP je neposredno upravljani ventil 3 -Was zasnove, s funkcijo razbremenitve tlaka na strani znižane tlake.
Nastavitev tlaka je s pomočjo elementa nastavitve tlaka (1).
V mirovanju je ventil običajno odprt in tekočina lahko nemoteno teče od pristanišča B do pristanišča A. Tlak v pristanišču A je prisoten tudi na koncu tuljave (2), preko kontrolne črte (4), ki nasprotuje kompresijski vzmet (3). Ko tlak v pristanišču A doseže raven tlaka, nastavljeno na vzmet (3), se tuljava (2) premakne v krmilni položaj in drži tlak v pristanišču A konstanta.
Tekočina za nadzor ventila se vzame iz vrat A s kontrolnim vrtanjem.
Če se tlak v pristanišču A dvigne še bolj zaradi zunanjih sil, se tuljava (2) premakne še naprej proti kompresijski vzmet (3).
To povzroči, da se odpira pretočna pot nad kontrolno zemljišče (5) v kontrolni tuljavi (2) do rezervoarja (pristanišče y). Zadostna tekočina nato teče v rezervoar, da prepreči nadaljnji dvig tlaka.
Vzmetna komora (6) je odcejena v rezervoar navzven preko vrat Y.
Na voljo je neobvezen povratni ventil (7), ki omogoča prosti pretok iz pristanišča A do pristanišča B.
Priključek za merilnik tlaka (8) omogoča sekundarni tlak, ki ga je treba spremljati.
Struktura DR10DP 1- 40B
Simboli DR10 DP
