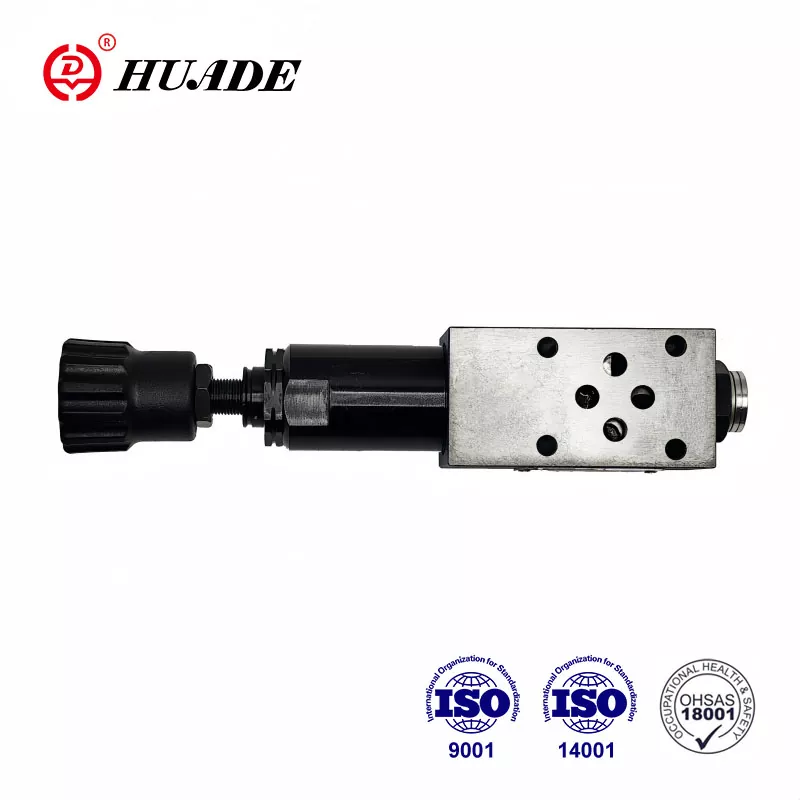

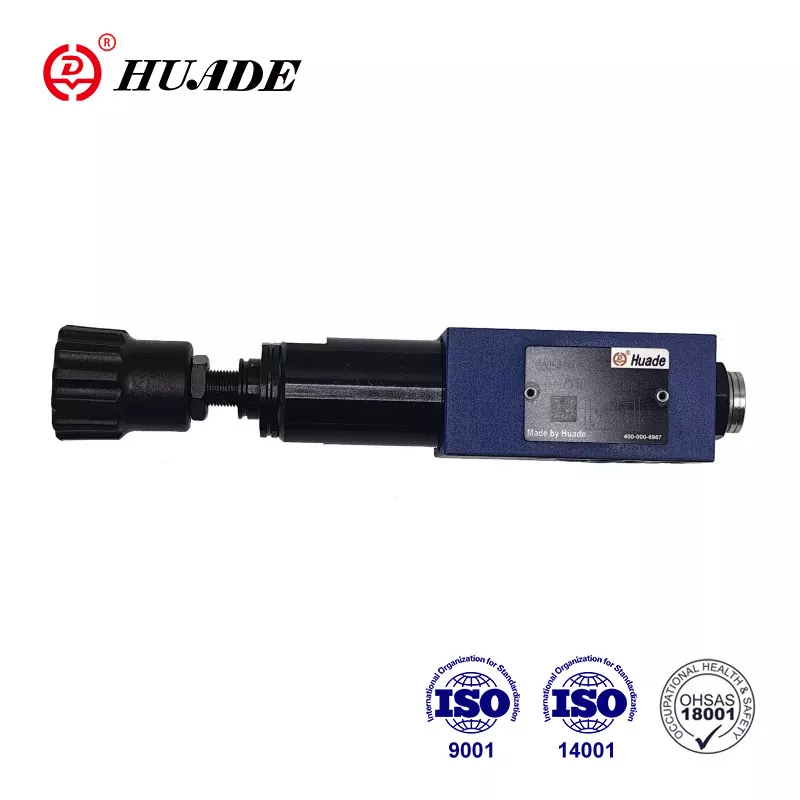

Huade® za znižanje ventilov, ki zmanjšujejo tlak, so vedno prišli do mednarodnih standardov. Huade Hydravlic v celoti uporabi obilne domače vire za nadzor stroškov, da bi zagotovili hidravlične izdelke po razumni ceni. Za zmanjšanje tlaka hidravličnih sistemov se lahko uporabi ventil ZDR 6 DP0.
|
Tlačna tekočina |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za tesnilo FPM) |
|
Tlačno-temperaturni razpon tekočine (℃) |
-30 do +80 |
|
Območje viskoznosti (mm ²/s) |
10 ~ 800 |
|
Stopnja onesnaženja s tekočino |
Priporočite filter z minimalno stopnjo zadrževanja β10> 75 |
|
Max. Vrata delovnega tlaka P (MPA) |
do 30 |
|
Sekundarni tlak (izhod) (MPA) |
do 4 |
|
Vrata za zadnji tlak T (y) (MPA) |
do 16 |
|
Max.flow (l/min) |
do 7 |
Značilnosti:
▶ Oblikovanje sendvič plošče
Vloga:
Vklopni tip ZDR 6 DPO se uporablja za zmanjšanje sistemskega tlaka.
Vzponuje za zmanjšanje tlaka tipa Zdr 6 DPO ... 40B/40ym so ventili za zmanjšanje tlaka zasnove plošče sendvič. V bistvu je ventil sestavljen iz ohišja (1), kontrolne tuljave (2), sedeža kompresije (3) in kompresijske vzmeti (4).
V mirovanju je ventil običajno odprt, tekočina pa lahko nemoteno teče iz pristanišča P do pristanišča P1. Tlak v pristanišču P1 je hkrati prisoten na območju tuljave, nasproti kompresijske vzmeti (4). Ko tlak v vratih P1 presega raven tlaka, nastavljeno na
Spremijska vzmet (4) Krmilna tuljava (2) se premakne v krmilni položaj proti kompresijski vzmet (4) in drži nastavljeni tlak v konstanti vrat P1.
Če se tlak v pristanišču P1 še bolj dvigne zaradi zunanjih sil, se krmilna tuljava (2) premakne še naprej proti kompresijski vzmet (4).
Zadostna tekočina nato teče v rezervoar, da prepreči nadaljnji dvig tlaka. Vzmetna komora se vedno odcedi v rezervoar zunaj z vrtanjem do pristanišča T (y).
structure of ZDR 6 DPO...-40B
Symbols of ZDR 6 DPO...-40B
