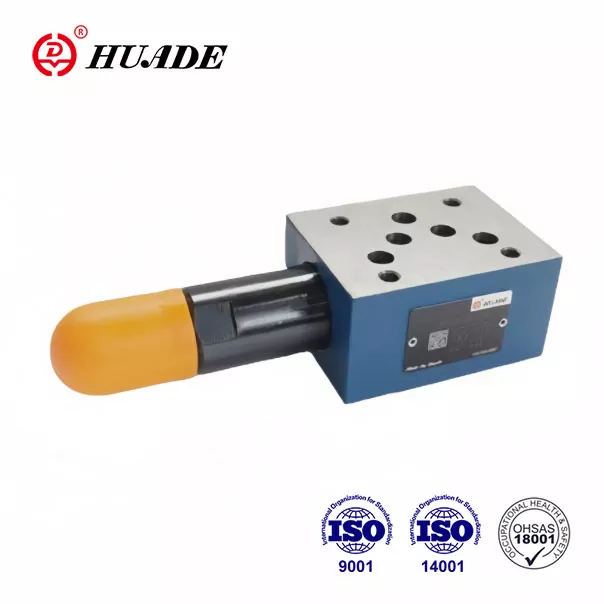

Huade® reducirni ventili ZDR 10 D se uporabljajo za znižanje tlaka različnih hidravličnih sistemov. Popolnoma so v skladu z mednarodnimi standardi. Huade Hydraulic je uvedel napredno tehnologijo iz Rexrotha zaradi dveh dolgoročnih sodelovanj iz leta 1979. Huade Hydraulic v celoti uporablja domače vire za nadzor stroškov, da zagotovi hidravlične izdelke po razumni ceni.
|
Teža (kg) |
cca.2,8 |
|
Tlačna tekočina |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za FPM tesnilo) |
|
Tlačno območje temperature tekočine (℃) |
-30 do +80 |
|
Razpon viskoznosti (mm²/s) |
10~800 |
|
Stopnja kontaminacije tekočine |
priporočamo filter z najmanjšo stopnjo zadrževanja β10 ≥ 75 |
|
Najvišji delovni tlak (vhod) (MPa) |
do 31.5 |
|
Sekundarni tlak (izhod) (MPa) |
do 2,5.do 7,5, do 15,0.do 21,0 |
|
Protitlačna odprtina (MPa) |
do 16.0 |
|
Maks. pretok (L/min) |
80 |
Lastnosti:
▶ Dizajn sendvič krožnika
▶ Znižanje tlaka v priključkih A, B ali P
▶ 4 nastavitveni elementi
. Vrtljivi gumb
. Hex. vijak z glavo z zaščitno kapico
. Vrtljivi gumb s skalo, ki ga je mogoče zakleniti
. Vrtljivi gumb s skalo
▶ 4 stopnje tlaka
▶ opcijski povratni ventil
▶ Vzorec vrat po DIN 24 340, oblika A, ISO 4401 in CETOP - RP 121H
Uporaba:
Ventil tipa ZDR 10 D se uporablja za znižanje tlaka v sistemu.
1. Razdelek in simbol reducirnega ventila ZDR 10 D
Reducirni ventil tipa ZDR 10 D.. je 3-potni ventil z direktnim upravljanjem v obliki sendvič plošče s funkcijo razbremenitve tlaka na sekundarni strani.
Reducirni ventil je v bistvu sestavljen iz ohišja (1), regulacijskega tuljave (2), tlačne vzmeti (3) in nastavitve (4) ter izbirnega povratnega ventila.
Sekundarni tlak se nastavi z elementom za nastavitev tlaka (4).
Model 'DA'
V mirovanju je ventil normalno odprt in tekočina lahko neovirano teče od odprtine A1 do odprtine A2. Tlak v odprtini A2 je istočasno preko krmilnega voda (5) prisoten na območju tuljave nasproti tlačne vzmeti (3). Ko tlak v odprtini A2 preseže raven tlaka, nastavljeno na tlačni vzmeti (3), se krmilni kolut (2) premakne v krmilni položaj proti tlačni vzmeti (3) in ohranja nastavljeni tlak v odprtini A2 konstanten.
Krmilni tlak in krmilno olje se črpata iz priključka A2 preko krmilnega voda (5).
Če tlak v odprtini A2 zaradi zunanjih sil še naraste, se krmilni kolut (2) premakne še naprej proti tlačni vzmeti (3).
To povzroči, da se odpre pretočna pot na odprtini A2 prek krmilne plošče (5) na krmilnem kolutu (2) in ohišju (1) do rezervoarja (priključek TB). Nato v rezervoar priteče dovolj tekočine, da se prepreči nadaljnji dvig tlaka.
Vzmetna komora (7) se vedno izprazni v rezervoar navzven preko priključka TA.
Priključek za manometer (8) omogoča spremljanje sekundarnega tlaka na ventilu.
Protipovratni ventil za prosti pretok je možno namestiti samo v priključkih A2 do A1 pri izvedbi „DA“.
Modela "DP" in "DB"
Pri modelu „DP“ se tlak zniža v odprtini P1. Krmilni tlak in krmilno olje se črpata interno iz priključka P1.
Pri modelu „DB“ se tlak v odprtini P1 zmanjša, pilotno olje pa se vzame iz odprtine B.
Pozor!
Ko je smerni ventil v preklopnem položaju P na A, tlak v priključku B ne sme preseči nastavljenega sekundarnega tlaka. V nasprotnem primeru se bo tlak v odprtini A zmanjšal.
Če se uporablja brez smernega ventila, morata biti TA in TB medsebojno povezana (npr. v pokrovni plošči).
struktura ZDR 10 DA1-50B/...YM
Simboli ZDR 10 DP...-50B
