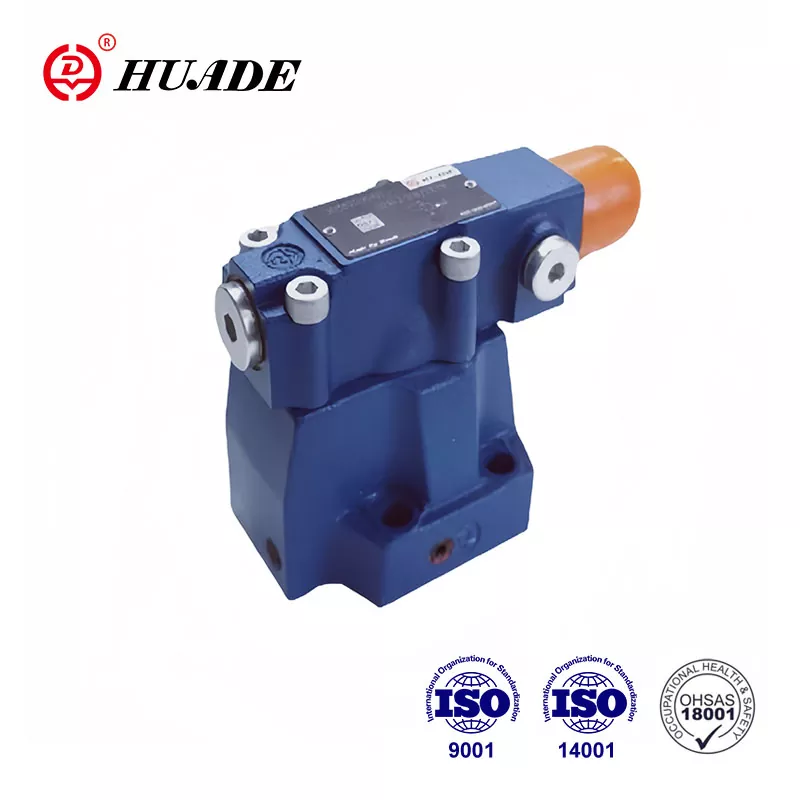

Tlačni sekvenčni ventil DZ

Pilotno vodeni sekvenčni ventili DZ se uporabljajo za tlačno odvisno sekvenčno preklapljanje sekundarnih tokokrogov. Hidravlični ventili Huade® so vedno ustrezali mednarodnim standardom. Tlačni ventili Huade® so široko prepoznavni na trgu in zaupanje uporabnikov predvsem zaradi visoke kakovosti in relativno nižje cene. Tovarna posveča veliko pozornost kakovosti izdelkov in uvaja napredne proizvodne stroje z vsega sveta.

Parameter izdelka tlačnega sekvenčnega ventila DZ

Lastnosti izdelka in uporaba ventila za zaporedje tlaka DZ

Lastnosti:

▶ Za montažo na ploščo

▶ 4 nastavitveni elementi

.Vrtljivi gumb

. Tulec s šesterokotnikom in zaščitno kapico

. Vrtljivi gumb s skalo, ki ga je mogoče zakleniti

. Vrtljivi gumb s skalo

▶ 4 stopnje tlaka

▶ Nepovratni ventil, opcija

▶ Montažni vzorec po DIN 24 340, oblika D,ISO 5781 in CETOP - RP 121H

Uporaba:

Tlačni ventili tipa DZ so pilotno vodeni tlačni zaporedni ventili. Uporabljajo se za tlačno odvisno zaporedje preklapljanja drugega tokokroga.

Odsek in simbol tlačnega sekvenčnega ventila DZ

Ventili za zaporedje tlaka so v osnovi sestavljeni iz glavnega ventila (1) z glavnim vložkom tuljave (7) in

pilotni ventil (2) z elementom za nastavitev tlaka in kontrolnim ventilom (3), opcijsko.

Funkcija ventila se razlikuje glede na konfiguracijo izpusta pilotnega olja:

Zaporedni ventil tipa DZ. 50B/..

(Kontrolni vodi 4.1, 12 in 13 so odprti; krmilni vodi 4.2, 14 in 15 so zamašeni)

Tlak v vodu A deluje na krmilni tuljav (5) v pilotnem ventilu (2) preko krmilnega voda (4.1).

Hkrati deluje na vzmetno obremenjeno stran glavnega koluta (7) prek odprtine (6).

tlak preseže vrednost, nastavljeno na vzmeti (8), se krmilni bat (5) premakne proti vzmeti (8).

Signal se interno pridobi iz vrat A preko krmilne linije (4.1).

Tekočina na vzmetno obremenjeni strani glavnega bata (7) zdaj teče v odprtino B preko odprtine (9), krmilne površine (10) in krmilnih vodov (11) in (12). Zdaj je prišlo do padca tlaka na glavnem kolutu (7) je povezava od priključka A do priključka B odprta in ohranja tlak, nastavljen na vzmeti (8). Iztečeno olje na vodilnem batu (5) se prek krmilnega voda (13) interno vodi do priključka B. Izbirni protipovratni ventil (3) je mogoče namestiti za prost povratni tok iz vrat B v A.

Zaporedni ventil tipa DZ...50B/...X..

(Nadzorni vodi 4.2, 12 in 13 so odprti; krmilni vodi 4.1, 14 in 15 so priključeni)

Funkcija tega ventila je načeloma enaka ventilu DZ--50B/.

Vendar pa je pri tlačnem zaporednem ventilu tipa DZ...50B/...X... signal oddan od zunaj

sredstva krmilnega voda (4.2).

Zaporedni ventil tipa DZ...50B/...Y.

(Kontrolni vodi 4.1, 12 in 14 ali 15 so odprti; krmilni vodi 4.2 in 13 so priključeni)

Funkcija tega ventila je načeloma enaka kot pri ventilu tipa DZ...50B/... Vendar pa pri tipu DZ. .50B/...Y... puščanje na krmilnem batu (5) je treba odvesti v rezervoar brez tlaka preko voda (14) ali (15). Pilotno olje se dovaja v odprtino B preko voda (12).

Zaporedni ventil tipa DZ...50B/...XY..

(Nadzorni vodi 4.2, 14 ali 15 so odprti; krmilni vodi 4.1, 12 in 13 so priključeni)

Tlak v priključku X deluje na krmilni bat (5) v pilotnem ventilu (2) preko krmilnega voda (4.2). Hkrati

časovni tlak v odprtini A deluje na vzmetno obremenjeno stran glavnega tuljave (7) preko odprtine (6). kdaj

tlak v odprtini X preseže vrednost, nastavljeno na vzmeti (8), se krmilni bat (5) premakne proti vzmeti (8). Ko se pilotni bat (5) premakne proti vzmeti (8), lahko tekočina preide z vzmetno obremenjene strani glavnega tuljave (7) v vzmetno komoro (17) pilotnega ventila (2) skozi odprtino (9)

in napeljavo (16), tlak pa se zmanjša na vzmetno obremenjeni strani glavnega tuljave (7).

Tekočina lahko torej prehaja iz odprtine A v B z minimalno izgubo tlaka. Pilotno olje v vzmetni komori (17) je treba izpustiti v rezervoar brez tlaka preko voda (14) ali (15). Izbirni protipovratni ventil (3) je mogoče namestiti za prost povratni tok iz vrat B v A.

struktura DZ...50B/210...

Simboli DZ...50B
