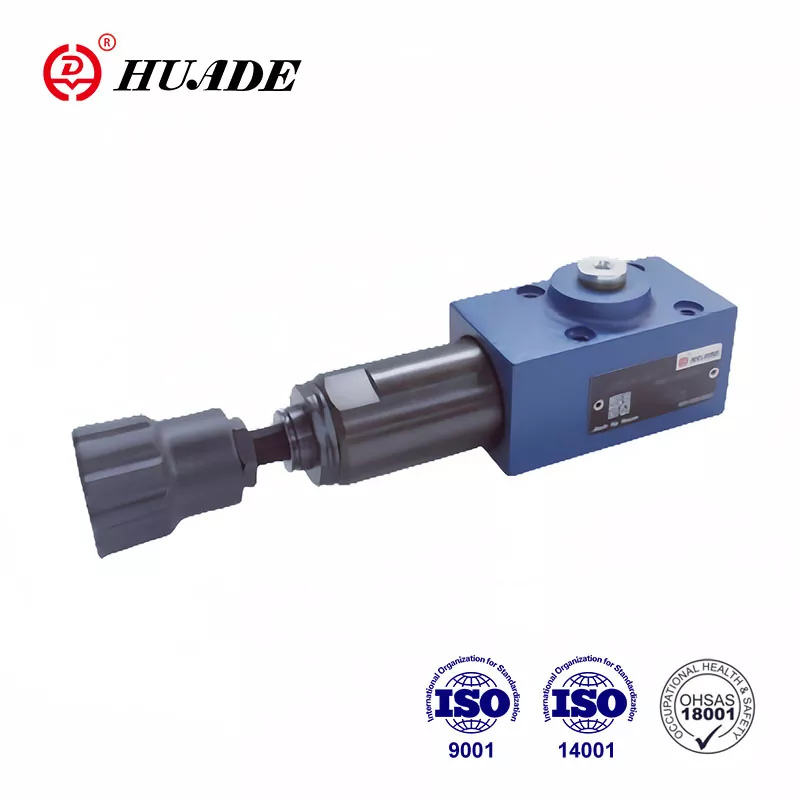

Tlačni sekvenčni ventil DZ 6 DP

Tip ventila DZ 6 DP je neposredno voden tlačni zaporedni ventil. Z dvema dolgoročnima in poglobljenima sodelovanjema z Rexrothom se lahko hidravlični tlačni ventili Huade® po zmogljivosti kosajo z Rexrothom. Ta tlačni zaporedni ventil se lahko široko uporablja v hidravličnem sistemu dvižnih in transportnih strojev, gradbenih strojev, industrijskih vozil, obdelovalnih strojev, ladij, metalurgije in druge opreme.

Parameter izdelka tlačnega sekvenčnega ventila DZ 6 DP

Lastnosti izdelka in uporaba tlačnega sekvenčnega ventila DZ 6 DP

Lastnosti:

▶ Za montažo na ploščo

▶ 5 stopenj tlaka

▶ 4 Nastavitveni elementi:

. Vrtljivi gumb

. Vijak s šestrobo glavo in zaščitno kapico,

Vrtljivi gumb s skalo, ki ga je mogoče zakleniti

Vrtljivi gumb s skalo

▶ Nepovratni ventil, neobvezno

▶ Montažni vzorec po DIN 24 340, oblika A, ISO 4401 in CETOP - RP 121H

Uporaba:

Tlačni sekvenčni ventil DZ 6 DP se uporablja za tlačno odvisno povezavo drugega sistema.

Razdelek in simbol tlačnega sekvenčnega ventila DZ 6 DP

Nastavitev zaporednega tlaka poteka preko nastavitvenega elementa (4).

Vzmet (3) drži krmilno tuljavo (2) v nevtralnem položaju, ventil je blokiran. Tlak v kanalu P je preko krmilnega voda (6) prisoten na površini tuljave (2) nasproti vzmeti (3).

Če tlak v kanalu P doseže nastavljeno vrednost vzmeti (3), se regulacijski valj (2) premakne v levo in odpre se povezava P z A. Sistem na kanalu A je povezan brez padca tlaka v kanalu P.

Krmilni signal izvira interno preko krmilnega voda (6) iz kanala P ali eksterno preko vrat B (X).

Odvisno od uporabe ventila je odtok uhajajočega olja navzven preko priključka T(Y) ali znotraj preko A.

zgradba DZ 6 DP 1 -50B

Simboli DZ 6 DP-10B
