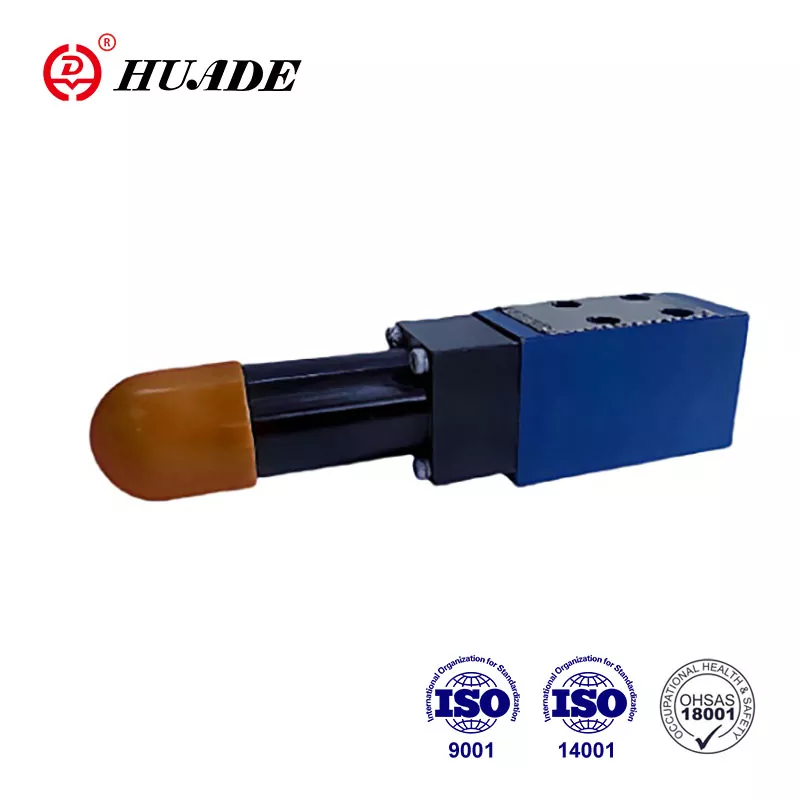

Tlačni zaporedni ventil DZ 5 DP se uporablja za usmerjanje olja v drugi sistem pri nastavljenem tlaku.
Zaradi uvedbe napredne tehnologije Rexroth so hidravlični ventili Huade® združljivi z Rexroth v zmogljivosti in kakovosti. Cena je bolj smiselna. Tovarna ima napredno proizvodno opremo in stroge preskusne sisteme z vsega sveta, da bi zagotovili vrhunske zmogljivosti izdelkov.
|
Tehnični podatki |
|
|
Vhodni tlak, pristanišče P, B (x） (MPA) |
do 210; brez povratnega ventila do 31,5 |
|
Izhodni tlak, vrata A (MPA) |
do 31.5 |
|
Zadnji tlak, pristanišče T (MPA) |
do 6.0 |
|
Max.Promen pretok (L/min) |
do 30 |
|
Tekočine |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za tesnilo FPM) |
|
Območje viskoznosti (mm ²/s) |
10 ~ 800 |
|
Temperaturno območje tekočine (℃) |
-30 do +80 |
|
Čistost tekočine (hm) |
Čistost tekočine Najvišja dovoljena stopnja kontaminacije tekočine na NAS 1638 razred 9 |
Značilnosti:
▶ Za pritrditev podloge
▶ Montaža sprednje prirobnice
▶ 5 Tlačni razponi
▶ 4 Različni nastavitveni elementi
. Rotacijski gumb
. Rokav s šesterokotnikom in zaščitno kapico
. Rotacijski gumb za zaklepanje s lestvico
. Rotacijski gumb z lestvico
▶ Neobvezni povratni ventil
▶ Vzorec pritrditve na DIN 24 340, oblik C za podplate
Vloga:
Ta ventil za zaporedje tlaka DZ 5 DP se lahko široko uporablja v hidravličnih sistemih dvigalnih in transportnih strojev, gradbenih strojih, industrijskih vozilih, obdelovalnih strojih, ladjah, metalurgiji in drugi opremi.
1. odsek in simbol tlačnega zaporedja ventila Dz 5 dp
Ventili tipa DZ 5 DP so neposredno upravljani zaporedni ventili. Ventili te vrste so v bistvu sestavljeni iz ohišja (1), krmilne tuljave (2), vzmeti (3) in nastavitvenega elementa tlaka (4) ter dodatno ne-vrnitvenega ventila (5), če je potrebno.
Tlak, pri katerem ventil prehaja olje, je nastavljen na elementu nastavitve tlaka (4). Vzmeti (3) držijo krmilno tuljavo (2) v začetnem položaju in ventil ostane zaprt. Tlak v pristanišču P prehaja z vrtanjem (6) in curka (7) na delovno območje tuljave na nasprotnem koncu do kontrolnih vzmeti (3).
Ko pritisk v pristanišču P doseže nastavljeno vrednost, se tuljava premakne proti vzmet, da priključi vrata P na vrata A.
Signal za to poteka interno z vrtanjem (6) iz pristanišča P.
Olje zdaj prehaja v sistem, priključen na vrata A, vendar tlak v pristanišču P ne pade.
Pilotno olje se lahko prehranjuje tudi zunaj prek pristanišča B (X).
Odvisno od uporabe ventila se lahko vrnitev pilotnega olja zunaj prek vrat T (y) ali interno.
Če želite omogočiti brezplačen povratni pretok olja iz pristanišča A do pristanišča P, je lahko po potrebi vključen ne-vrnilni ventil (5).
Struktura DZ5DP-3-10B
Simboli DZ 5 DP-10B
