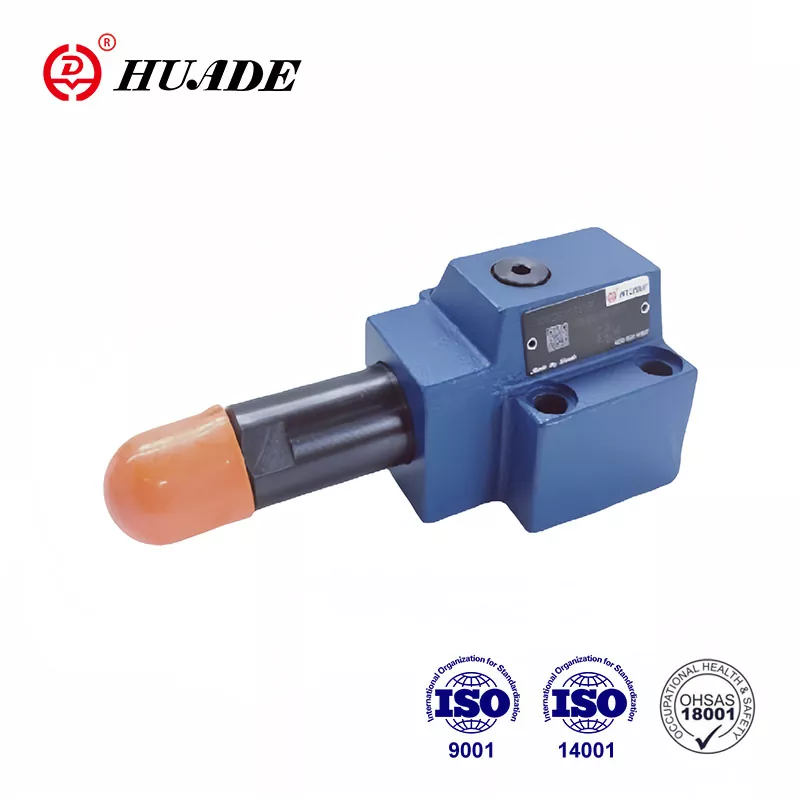

Tlačni zaporedni ventil tipa DZ 10 DP je neposredno delujoč tlačni zaporedni ventil. Uporablja se za tlačno odvisno zaporedje drugega sistema. Divje se prodaja na Kitajskem in v tujih državah z visoko kakovostjo in nižjo ceno. Ventil za zaporedje tlaka Huade® popolnoma ustreza mednarodnim standardom v hidravlični industriji. Z uvedbo napredne tehnologije Rexroth so hidravlični ventili Huade® po zmogljivosti združljivi z Rexrothom.
|
Tehnični podatki |
|
|
Vhodni tlak, odprtina P, B (X） (MPa) |
do 31.5 |
|
Izhodni tlak, odprtina A (MPa) |
do 21.0 |
|
Protitlak, vrata T (MPa) |
do 16.0 |
|
Največji dovoljeni pretok (L/min) |
do 80 |
|
tekočine |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za FPM tesnilo) |
|
Razpon viskoznosti (mm²/s) |
10~800 |
|
Temperaturno območje tekočine (℃) |
-30 do +80 |
|
Čistost tekočine (um) |
Čistost tekočine Največja dovoljena stopnja kontaminacije tekočine po NAS 1638 razred 9 |
|
Maks. pretok (L/min) |
do 80 |
Lastnosti:
▶ Za montažo na ploščo
▶ 4 stopnje tlaka
▶ 4 nastavitveni elementi:
. Vrtljivi gumb
. Tulec s šesterokotnikom in zaščitno kapico
. Vrtljivi gumb s skalo, ki ga je mogoče zakleniti
. Vrtljivi gumb s skalo
▶ S priključkom za manometer
▶ Nepovratni ventil, opcija
▶ Montažni vzorec po DIN 24 340, oblika D, ISO 5781 in CETOP - RP 121H
Uporaba:
Ta tlačni zaporedni ventil DZ 10 DP se lahko široko uporablja v hidravličnih sistemih dvižnih in transportnih strojev, gradbenih strojev, industrijskih vozil, obdelovalnih strojev, ladij, metalurgije in druge opreme.
Zaporedni tlak se nastavi preko nastavitvenega elementa (1).
Tlačna vzmet (2) drži krmilno tuljavo (3) v začetnem položaju, ventil je zaprt. Tlak v odprtini A je prisoten na območju bata krmilnega tuljave (3) nasproti tlačne vzmeti (2) preko krmilnega voda (4). Ko tlak doseže vrednost, nastavljeno na tlačni vzmeti (2), se krmilni kolut (3) premakne in odpre povezavo A do B. Sistem, ki je povezan z odprtino B, je sekvenciran, ne da bi tlak v kanalu A padel.
Krmilni signal se pridobi preko krmilnega voda (4) iz priključka A ali od zunaj preko priključka X.
Odvisno od uporabe ventila se lahko izpustno olje odvaja navzven preko priključka Y ali notranje preko B.
konstrukcija DZ 10 DP 1 -40B
Simboli DZ 10 DP-10B
