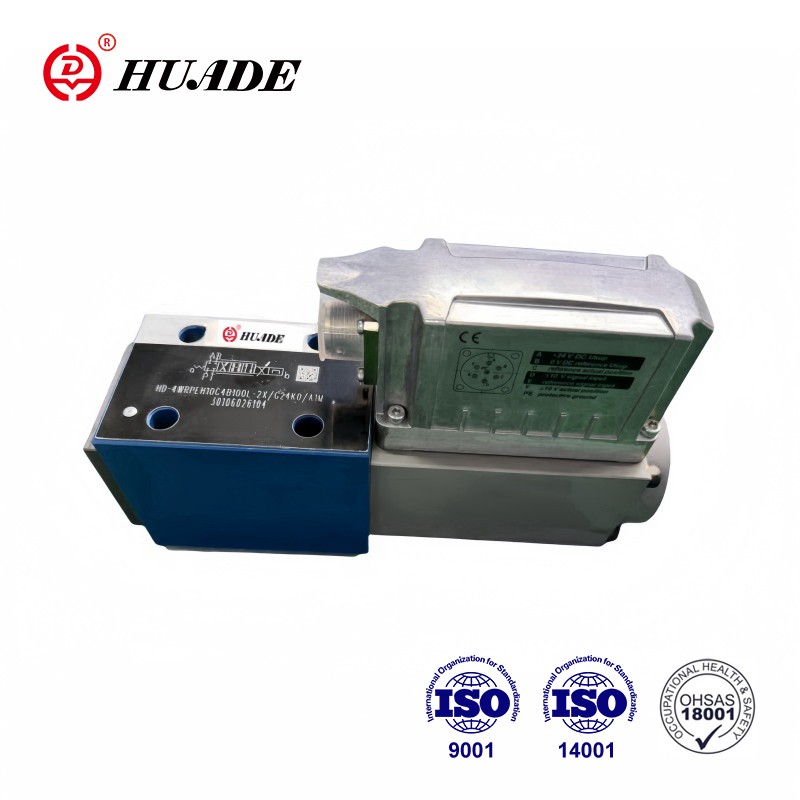

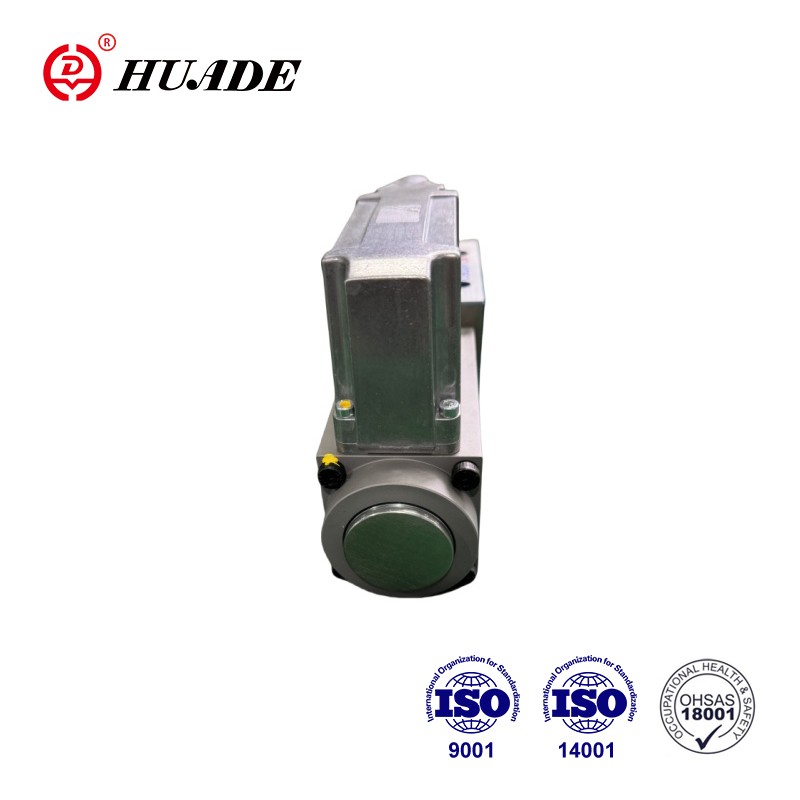

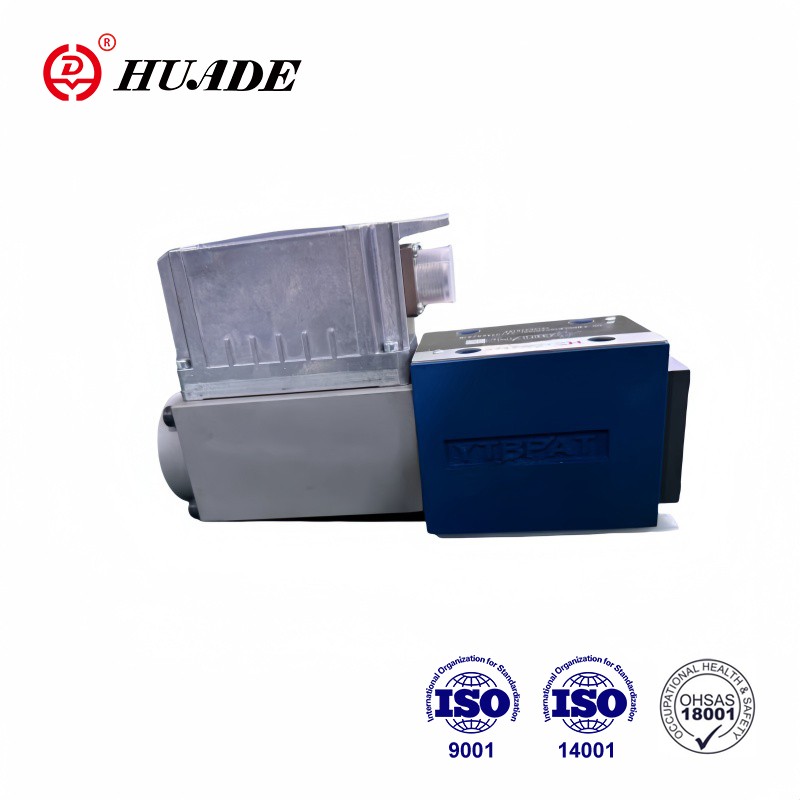

Ta ventil 4WRPEH-2X je servo proporcionalni ventil z neposrednim delovanjem z vgrajenim digitalnim krmilnikom osi in vmesnikom fieldbus. Obstajata dve velikosti, in sicer velikost 6 in velikost 10. 4WRPEH-2X je nameščen na ploščo. Vgrajene elektronske komponente 4WRPEH-2X primerjajo določene kontrolne vrednosti z dejanskimi vrednostmi položaja. Huadejev proporcionalni servo ventil si je med strankami pridobil velik ugled zaradi visoke zmogljivosti in nižje cene.
| Tehnični podatki (Za več podrobnosti si oglejte podatkovni list!) | |||
| Splošno | OD 6 | OD 10 | |
| Položaj namestitve | Pri vseh je priporočljivo dati prednost vodoravni namestitvi | ||
| Vzorec prenosa | IS0 4401-03-02-0-05 | ||
| Delovno temperaturno območje (℃) | -20...+80 | ||
| Razpon temperature okolja (℃) | -20...+60 | ||
| Teža (kg) | 3 | 7.8 | |
| Hidravlični (merjeno z uporabo HLP46℃=40℃± 5℃) | |||
| Hidravlična tekočina | Skladen je s standardi DIN51524... 535 in lahko na zahtevo zagotovi druge medije | ||
| Razpon viskoznosti | Priporočeno (mm2/s) | 20...800 | |
| Največja dovoljena (mm2/s) | 10 ... 800 | ||
| Razpon temperature hidravličnega olja (℃) | -20...+60 | ||
| Najvišja dovoljena stopnja kontaminacije hidravličnega olja - stopnja čistosti 1 v skladu z IS04406 (c) | Razred 18/16/13 | ||
| Smer toka | Kompleksni simboli | ||
| Električni | ||
| Faktor cikličnega trajanja % | 100 (neprekinjeno delovanje) | |
| Zaščitni razred po EN 60529 | IP65 (če so uporabljeni primerni in pravilno nameščeni parni konektorji) | |
| Napajalna napetost | Nazivna vrednost VDC | 24 |
| Najmanjši VDC | 21 | |
| Največji VDC | 36 | |
| Največja preostala valovitost Vss | 2 (Napajalna napetost je 23 V pri 34 V) | |
| Poraba | OD 6 W | NAJVEČ 40 |
| OD 10 W | NAJVEČ 60 | |
Lastnosti:
▶Neposredno krmiljeni regulacijski ventili NG6 in NG10 z batom in tulcem za nadzor kakovosti Servo
▶enostransko delovanje, 4/4 varnostni položaj v izklopljenem položaju
Pogoj:
-- Funkcionalnost integriranega digitalnega nadzora osi (IAC-R) za:
● Nadzor volumskega pretoka
● Nadzor položaja
● Nadzor tlaka
● funkcija p/Q
● Sprostite položaj/tlak in položaj/
Predpisi o moči:
● NC funkcionalnost (možno samostojno delovanje)
--Analogni in digitalni vmesniki za ciljne in dejanske vrednosti
● 4 x analogni senzorji (+/-10 V ali 4..20 mA) oz
● 1 x sistem za merjenje dolžine (1Vss ali SSI) in 2 analogna
Senzorji:
--povratna informacija prednastavljena/dejanska vrednost analogna (tok ali napetost) ali prek fieldbus
-- Nastavljivi analogni/digitalni vhodi/izhodi
-- Izbirni protokoli CANopen, MODBUS, EtherNET/IP, EtherCAT in PROFINET ter drugi protokoli vodila se lahko uporabljajo z glavnimi PLC-ji, krmilniki ali zgornjo računalniško komunikacijo
Uporaba:
Funkcija proporcionalnega servo ventila 4WRPEH-2X je, da integrirane elektronske komponente primerjajo podane kontrolne vrednosti z dejanskimi vrednostmi položaja.
Struktura:
Ventili vključujejo predvsem:
▷Neposredno krmiljen regulacijski ventil s krmilnim batom in servokakovostnim tulcem (1)
Proporcionalni elektromagnet s povratno informacijo o premikanju jedra ventila (2)
▷Integrirani digitalni krmilnik osi z analognimi in digitalnimi senzorskimi vmesniki ter povezavo fieldbus (3)
Funkcija ventila:
V primeru odstopanja regulacije se aktivira tuljava. Zaradi sprememb magnetne sile tuljave . Jedro krmilnega ventila se bo za nastavitev uprlo vzmeti. Hod tuljave ventila in trenutna površina prečnega prereza. Neposredno sorazmerno z ukaznim signalom. Ko je prednastavljena kontrolna vrednost 0, elektronski element. Prilagodite jedro krmilnega ventila, da se upre sili vzmeti, in ga premaknite v srednji položaj. V neaktivnem stanju vzmet poganja jedro ventila
v varnem položaju.
-- Krmilnik osi gibanja izvaja naslednje nadzorne funkcije
• Kontrola volumskega pretoka
•Kontrola položaja
• Nadzor tlaka/sile
• Sprostite nadzor položaja/tlaka in položaja/sile
-- Vrednost ukaza je mogoče vnesti prek analognega vmesnika (X1) ali vnesti prek vmesnika vodila X4
--Dejansko vrednost je mogoče prebrati prek analognega vmesnika (X1) ali pridobiti prek vmesnika vodila X4
-- Nadzorne parametre je mogoče nastaviti prek vodila
--Diagnoza napak
Integrirane elektronske komponente omogočajo krmiljenje v naslednjih okvarah, tuljava izgubi moč in jedro regulacijskega ventila se vrne v varen položaj.
• Izpad električne energije
•Napaka odprtega kroga senzorja premika jedra ventila
• Napaka v komunikaciji
•4-20mA ukazni signal napaka odprtega tokokroga
• Okvara zunanjega senzorja premika
• Okvara zunanjega senzorja premika
