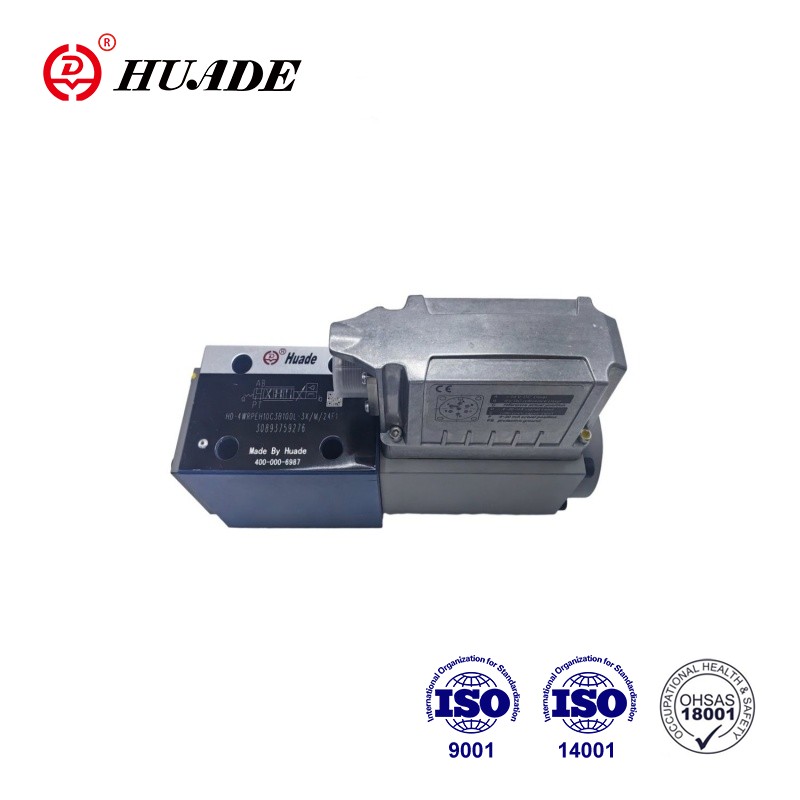

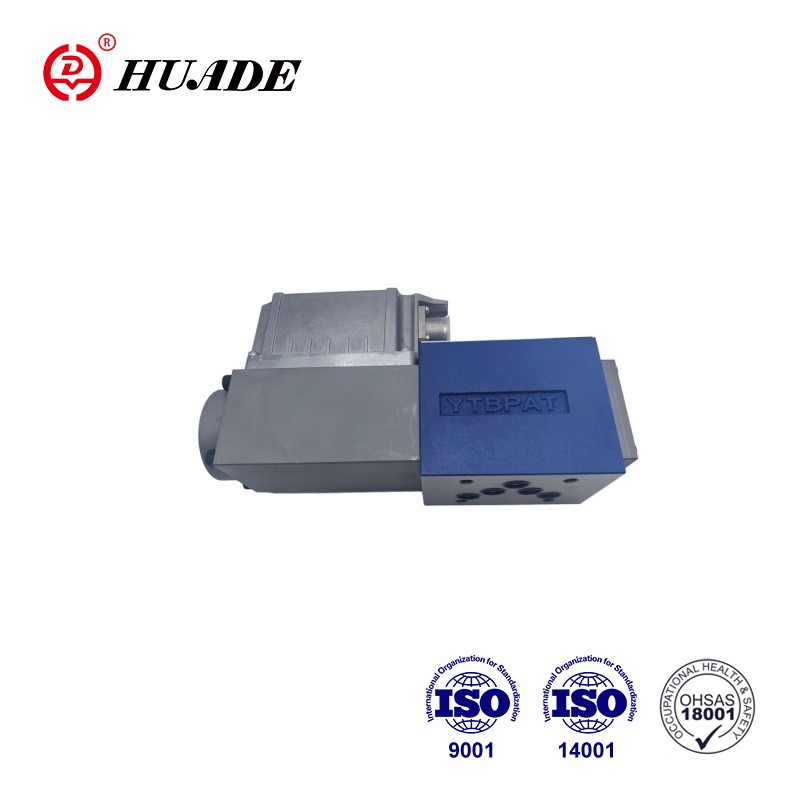

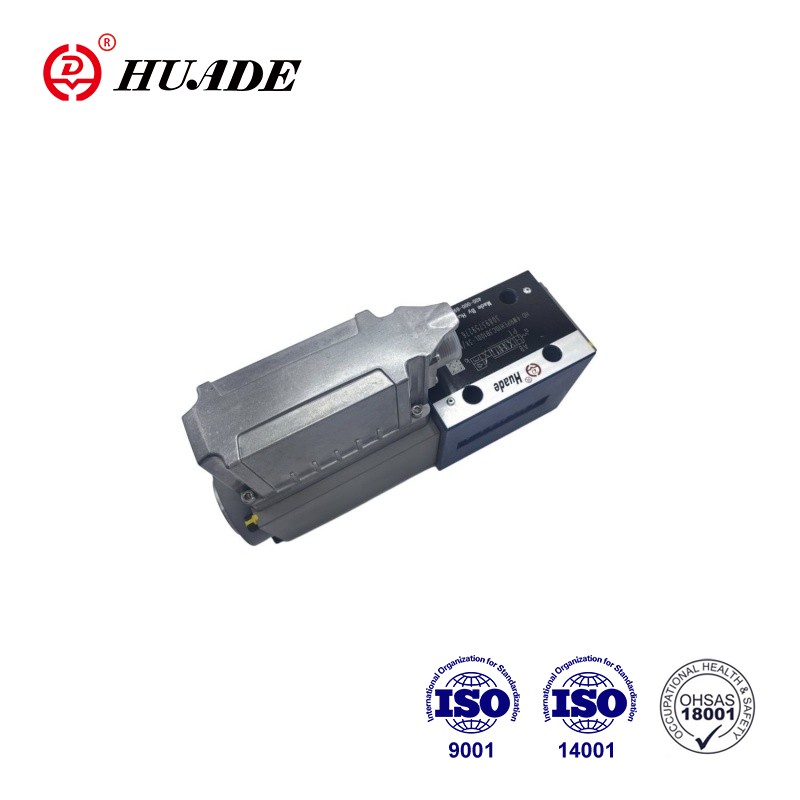

10- 3x ventil 4WRPEH je usmerjeni regulacijski ventil z neposrednim delovanjem z povratnimi informacijami električnega položaja in integrirano elektroniko (OBE). 4WRPEH 10- 3X je podložni ventil z visoko natančnostjo odziva in je primeren za visoko natančen položaj, hitrost in nadzor tlaka. Delovno načelo neposredno delujočega servo proporcionalnega ventila lahko povzamemo kot: jedro ventila neposredno poganja elektromagnetna sila, da se natančno obvladuje pretok tekočine in tlak.
| Tehnični podatki | ||
| Splošno | ||
| Vrsta povezave | Pritrditev podloge | |
| Vzorec prenosa | ISO 4401-05-04-0-05 | |
| Teža (kg) | 7.1 | |
| Položaj namestitve | Kateri koli | |
| Območje temperature okolice (° C) | –20… +60 | |
| Temperatura transporta (° C) | –30… +80 | |
| Največji čas za shranjevanje (leta) | 1 | |
| Največja relativna vlaga (brez kondenzacije) (%) | 95 | |
| Zaščitni razred v skladu z EN 60529 | IP65 (če se uporabljajo primerni in pravilno nameščeni parilni konektorji) | |
| Največja površinska temperatura (° C) | 150 | |
| Vrednost MTTFD v skladu z EN ISO 13849 (leta) | 150 (za dodatne podrobnosti glejte podatkovni list 08012) | |
| Sine test v skladu z DIN EN 60068-2-6 | 10 ... 2000 Hz / največ 10 g / 10 ciklov / 3 osi | |
| Testiranje hrupa na DIN v 60068-2-64 | 20… 2000 Hz / 10 Grms / 30 G Vrhuc / 30 min. / 3 osi | |
| Transportni šok v skladu z DIN EN 60068-27 | 15 g / 11 ms / 3 udarci / 3 osi | |
| Šok po DIN EN 60068-27 | 35 g / 6 ms / 1000 udarcev / 3 osi | |
| Skladnost | ▶ CE v skladu z direktivo EMC 2014/30/EU, testirano v skladu | In 61000-6-2 in 61000-6-3 |
| ▶ ROHS Direktiva | 2011/65/EU | |
| Hidravlična | |||
| Največji delovni tlak | ▶ Pristanišča A, B, P (bar) | 350 | |
| ▶ Pristanišče T (bar) | 250 | ||
| Hidravlična tekočina | Glej tabelo na strani 7 | ||
| Območje viskoznosti | ▶ Priporočljivo (mm2/s) | 20… 100 | |
| ▶ Najvišja dopustna (mm2/s) | 10… 800 | ||
| Območje temperature hidravlične tekočine (pretok) (° C) | -20… +70 | ||
| Največja dopustna stopnja kontaminacije hidravlične tekočine; Čistočast razred v skladu z ISO 4406 (c) | Razred 18.12.13 | ||
| Nazivni tok (∆p= 35 barov na krmilni rob) (L/min) | 50 | 100 | |
| Omejitev uporabe (∆P) glede prehoda na FailSafe (vrednosti veljajo za povzete rob) | ▶ Simboli C3, C5, C (bar) | 350 | 140 |
| ▶ Simboli C1, C4 (bar) | 250 | 100 | |
Značilnosti:
▶ Zanesljivo - dokazano in robustno oblikovanje
▶ Varno-položaj napake v krmilni poti v izklopljenem stanju
▶ Energetsko -effcience - brez pilotne potrebe po olju
▶ Visoka kakovost - Nadzor tuljave in rokava v servo kakovosti
▶ fleksibilno - primerno za položaj, hitrost in nadzor tlaka
▶ Natančno - Občutljivost z visoko odzivo in malo histereze
▶ Io-Link vmesnik, neobvezno
▶ Io-Link vmesnik, neobvezno. Uporaba ventila z
IO-Link kot izklopni element do kategorije 3,
Pl d po EN 13849-1.
Vloga:
Proporcionalni servo ventil 4wrpeh10-3x se pogosto uporablja na področju industrijske avtomatizacije, inženirskih strojev in morskega inženiringa.
Nastavitev
HD-4WRPEH ventil z visokim odzivom je v glavnem sestavljen iz:
▶ Ohišje ventila s kontrolno tuljavo in rokavom v servo
Kakovost (1)
▶ Nadzorni magnetni pretvornik (2)
(Neobvezno z elektronsko zaščitno membrano (6))
▶ Vgrajena elektronika (OBE) (3) z analognim ali IO-Link vmesnikom (4) (neobvezno z dušenjem
plošča (5))
Delovanje
Integrirana elektronika (OBE) primerja določeno ukazno vrednost z dejansko vrednostjo položaja. V primeru odstopanj nadzora se bo aktiviral malenoid možganske kapi. Zaradi spremenjene magnetne sile se kontrolna tuljava nastavi proti vzmet. Presek kapi/krmilne tuljave je sorazmerno nadzorovan z ukazno vrednostjo. V primeru prednastavljene vrednosti ukazne vrednosti 0 prilagodi krmilno tuljavo proti vzmet do osrednjega položaja. V deaktiviranem stanju je vzmet odpovedana do maksimuma in ventil je v varnem položaju.
Varnostna funkcija (IO-Link izklop)
Z izklopom napajalne napetosti na glavnem IO-Link (razred B-pristanišča), zatičev 2 in 5, lahko IO-Link ventil varno izklopite. Po zaprtju napajalne napetosti je krmilna tuljava ventila nastavljena na varnostni položaj.
Da bi zagotovili tudi hidravlični predpogoj za varnostno zapiranje, je treba upoštevati tudi prekrivanje kontrolne tuljave/rokava.
Zagotovljeno je zadostno prekrivanje simbolov C3, C5, C4 in C1.
Varno zaprtje ni del ventila IO-Link in ga je treba upoštevati za varno zasnovo strojev.
Nadzor magnetnega zaklopa
V primeru naslednjih napak se krmilni magnetni solenoidi odpravijo z integrirano elektroniko (OBE), kontrolna tuljava pa je nastavljena na varnostni položaj:
▶ Padanje pod minimalno napajalno napetostjo
▶ Samo na vmesniku "F1":
- Pada pod najmanjšo tokovno ukazno vrednost 2 mA (vključuje prelom kabla vrstice ukazne vrednosti (trenutna zanka))
▶ Samo na vmesniku "L1":
- Omogoči neaktivno, komunikacijsko prekinitev
(čuvaj)
-v primeru notranje napake v IO-Link
▶ Samo na vmesniku "C6":
- Poleg tega sprostitev neaktivna
Plošča za blaženje "D"
Plošča za dušenje (5) zmanjšuje pospešek
Amplitude na elektronski elektroniki (frekvence> 300 Hz).
Obvestilo:
Uporaba tablice za blaženje ni priporočljiva za aplikacije s predvsem nizkofrekvenčnim vzbujanjem <300 Hz.
Zaščitna membrana za elektroniko "-967"
- Za preprečevanje tvorbe kondenzata v ohišju integrirane elektronike (OBE) lahko uporabimo elektronsko zaščitno membrano (6).
Priporočljivo za uporabo zunaj industrijskih standardnih pogojev z visoko vlažnostjo zunanjega zraka in
Pomembne ciklične temperaturne spremembe (npr. Na prostem).
Simboli Proporcionalni usmerjeni servo ventil 4wrpeh 10-3x
