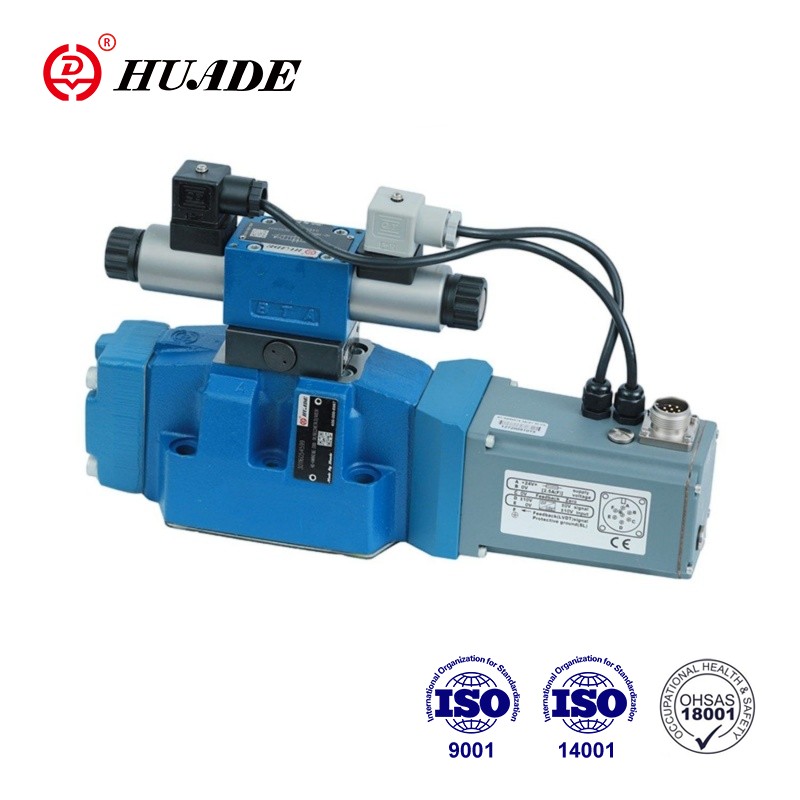

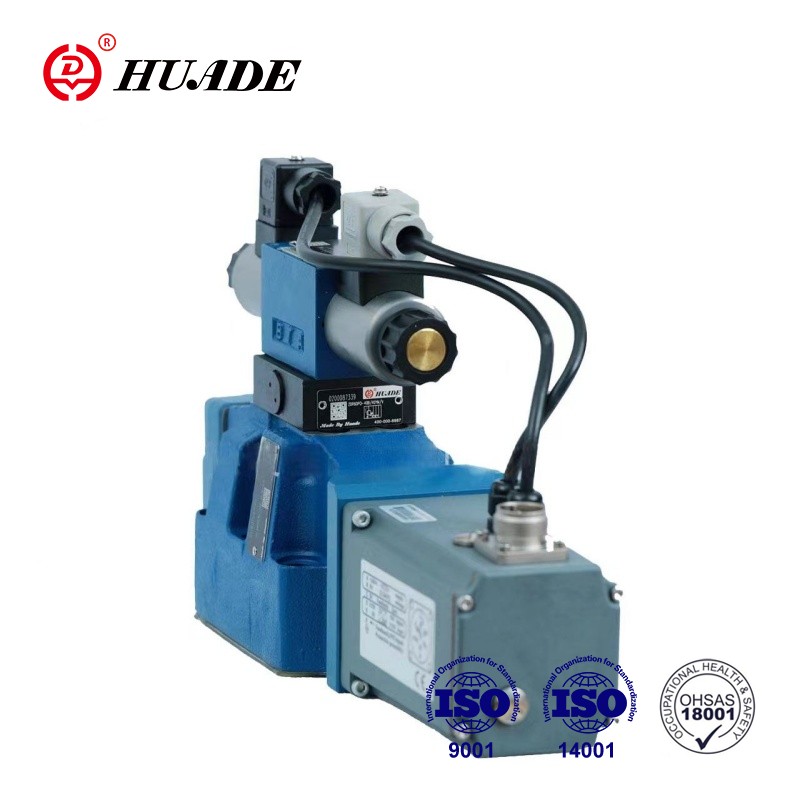

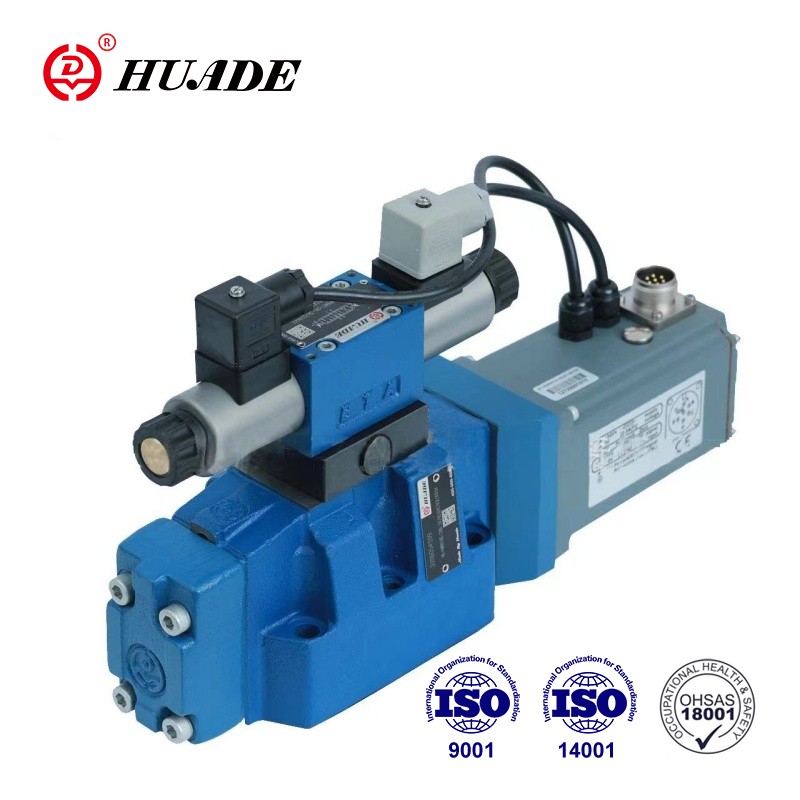

Proporcionalni ventili tipa 4wrte so pilotski usmerjeni krmilni ventili z električnimi povratnimi informacijami, integrirano elektroniko (OBE) in neobvezno spremljanje položaja tuljave. Visoka natančnost, hiter odziv in stabilen nadzor proporcionalnega ventila WRTE-4X so ključni sestavni del v številnih industrijskih sistemih.
| Splošno | ||||||
| Velikosti (od) | 10 | 16 | 25 | 27 | 32 | 35 |
| Teža (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Položaj namestitve in informacije o zagonu | Prednostno vodoravno | |||||
| Območje temperature okolice (° C) | -20 ..+50 | |||||
| Največji čas za shranjevanje (leta) | 1 *(če opazimo pogoje skladiščenja; glejte navodila za delo 07600-B) | |||||
| Vrednosti MTTF v skladu z EN ISO 13849 let | 150 (za več informacij glejte podatkovni list 08012) | |||||
| Sine test v skladu z DIN EN 60068-2-6 | 10 .. 2000 Hz /največ 10 g /10 ciklov /3 osi | |||||
| Testiranje hrupa na DIN v 60068-2-64 | 20 ... 2000 Hz/10 GS/30 G PEAK/30 min. /3 osi | |||||
| Transportni šok v skladu z DIN EN 60068-27 | 15 g /11 ms /3 udarci /3 voli | |||||
| Vlažna toplota, ciklična, po DIN EN 60068-2-30 | Varianta 2 +25 ° C ... +55C, 90% ... 97% relativna vlažnost, 2cle 24 ur | |||||
Značilnosti:
▶ Oblikovanje za izboljšanje zanesljivosti in varnosti
1.Avtomatska kompenzacija tlaka v kontrolnih komorah glavne faze s pomočjo pilotskega krmilnega ventila
2.kontrolska tuljava glavne faze v osrednjem položaju, osredotočenem na vzmet, in/ali v položaju za odmik
3.Palno s spremljanjem položaja tuljave
▶ fleksibilno - primerno za položaj, hitrost in nadzor tlaka
▶ Natančno - Občutljivost z visoko odzivo in malo histereze
Vloga:
Proporcionalni usmerjevalni ventil WRTE-4X se lahko široko uporablja v petrokemični, avtomobilski proizvodnji, inteligentni opremi, proizvodnji električne energije, metalurški industriji in drugih panogah.
Ventil WRTE-4X je v bistvu sestavljen iz treh glavnih sklopov:
1.Housing (1) z glavno stopnjo kontrolne tuljave (2) in neobvezno spremljanje položaja tuljave (13)
2. Vgrajena elektronika (neobvezno z elektronsko zaščitno membrano (14)) z induktivnim pretvornikom položaja (3) glavne faze
3.Pilot krmilni ventil (4) s krmilno enoto/vtičnico (5), induktivnim pretvornikom položaja (6) in povratnim pritiskom nazaj za centralni položaj regulacijske tuljave glavne stopnje (2).
Z deenergiziranimi proporcionalnimi solenoidi (7; 8) osrednji položaj glavne kontrolne tuljave (2) zaradi centriranja vzmeti (9) in tlačnega krmljenja nazaj. Kontrola glavnega krmilnega tuljave (2) s pilotnim krmilnim ventilom (4) → Glavna stopnja kontrolne vrednosti (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s prehodom (4) s pomočjo regulacijskega krmilnega pretoka. proporcionalni solenoidi (7; 8). Povezovanje ukazov in dejanskih vrednosti v integrirani elektroniki. Zaključek olja pilot na pilotni krmilni ventil interno prek vrat P ali zunaj prek vrat x pilotsko olje se interno vrne prek pristanišča T ali zunaj v Y na rezervoar, z ukaznim vrednosti O V, v centralnem položaju.
Simbol Sorazmerni smerni ventil WRTE-4X
