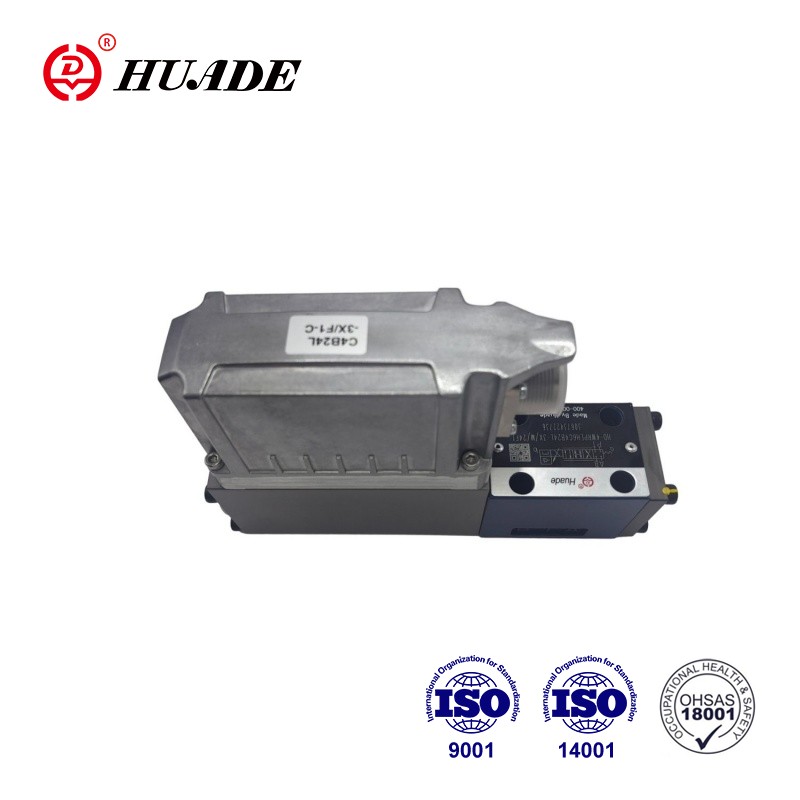

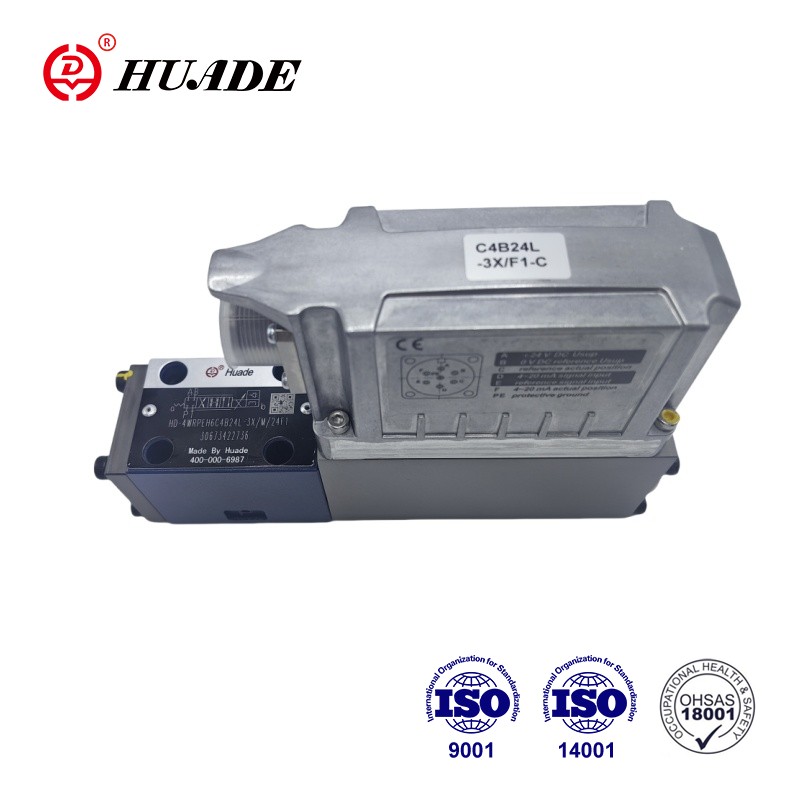

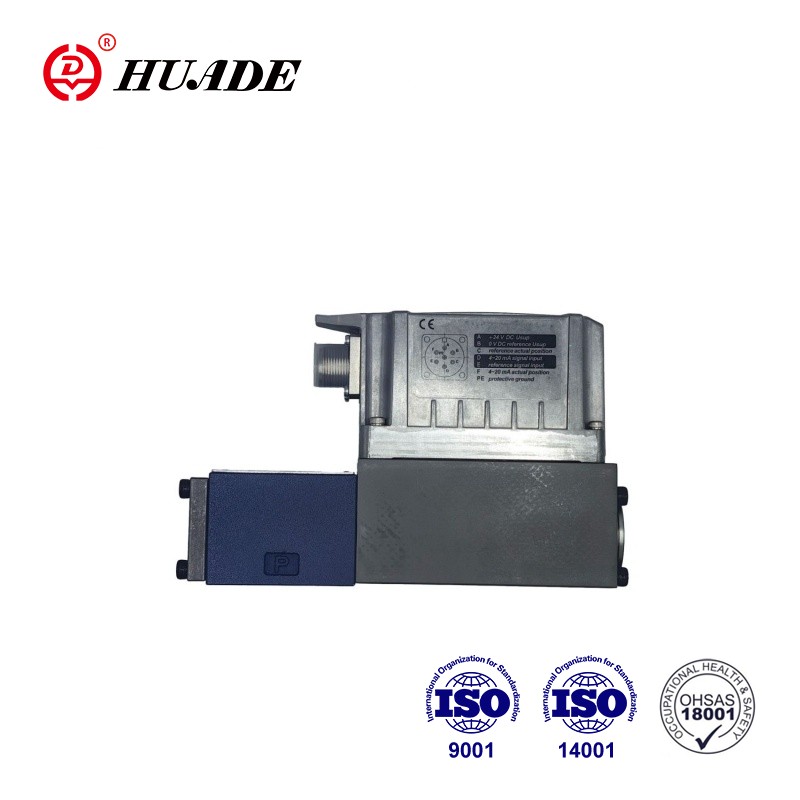

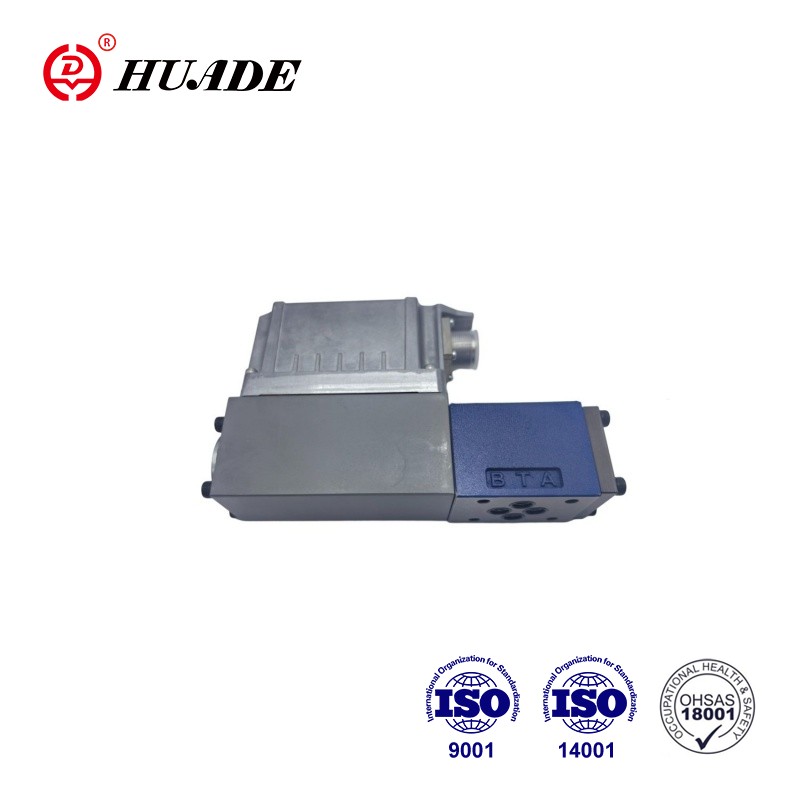

Ventili tipa 4WRPEH 6-3X so neposredno upravljani usmerjeni krmilni ventili z povratnimi informacijami električnega položaja in integrirano elektroniko (OBE). Proporcionalni usmerjevalni servo ventil 4wrpeh 6-3x je visoko natančen krmilni ventil, ki združuje proporcionalno tehnologijo s servo tehnologijo. 4WRPEH 6-3X se pogosto uporablja v različnih procesih in operacijah opreme, kot so hidravlični sistemi v nafti, kemičnih, metalurških in drugih panogah za nadzor različnih procesnih tokov in opreme.
| Tehnični podatki | ||
| Splošno | ||
| Vrsta povezave | Pritrditev podloge | |
| Vzorec prenosa | ISO 4401-03-02-0-05 | |
| Teža (kg) | 2.9 | |
| Položaj namestitve | Kateri koli | |
| Območje temperature okolice (° C) | –20… +60 | |
| Temperatura transporta (° C) | –30… +80 | |
| Največji čas za shranjevanje (leta) | 1 | |
| Največja relativna vlaga (brez kondenzacije) (%) | 95 | |
| Zaščitni razred v skladu z EN 60529 | IP65 (če se uporabljajo primerni in pravilno nameščeni parilni konektorji) | |
| Največja površinska temperatura (° C) | 150 | |
| Vrednost MTTFD v skladu z EN ISO 13849 (leta) | 150 (za dodatne podrobnosti glejte podatkovni list 08012) | |
| Sine test v skladu z DIN EN 60068-2-6 | ▶ Brez dušenja plošče | 10 ... 2000 Hz / največ 10 g / 10 ciklov / 3 osi |
| ▶ Z duševno ploščo 1) | 10 ... 2000 Hz / največ 10 g / 10 ciklov / 3 osi | |
| Testiranje hrupa na DIN v 60068-2-64 | ▶ Brez dušenja plošče | 20… 2000 Hz / 10 Grms / 30 G Vrhuc / 30 min. / 3 osi |
| ▶ Z duševno ploščo 1) | 20 ... 2000 Hz / 10 Grms / 30 g Vrh / 24 h / 3 osi | |
| Transportni šok v skladu z DIN EN 60068-27 | ▶ Brez dušenja plošče | 15 g / 11 ms / 3 udarci / 3 osi |
| ▶ Z duševno ploščo 1) | 15 g / 11 ms / 3 udarci / 3 osi | |
| Šok po DIN EN 60068-27 | ▶ Z duševno ploščo 1) | 35 g / 6 ms / 1000 udarcev / 3 osi |
| Skladnost | ▶ CE v skladu z direktivo EMC 2014/30/EU, testirano v skladu | In 61000-6-2 in 61000-6-3 |
| ▶ ROHS Direktiva | 2011/65/EU | |
| Hidravlična | ||||||
| Največji delovni tlak | ▶ Pristanišča A, B, P (bar) | 350 | ||||
| ▶ Pristanišče T (bar) | 250 | |||||
| Hidravlična tekočina | Glej tabelo na strani 7 | |||||
| Območje viskoznosti | ▶ Priporočljivo (mm2/s) | 20… 100 | ||||
| ▶ Največje dopustno (MM2/s) | 10… 800 | |||||
| Območje temperature hidravlične tekočine (pretok) (° C) | -20… +70 | |||||
| Največja dopustna stopnja kontaminacije hidravlične tekočine; Čistočast razred v skladu z ISO 4406 (c) | Razred 18.12.13 3) | |||||
| Nazivni tok (∆P = 35 barov na krmilni rob) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Omejitev uporabe (∆P) glede na prehod na FailSafe (vrednosti veljajo za povzeti rob) | ▶ Simboli C3, C5, C (bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ Simboli C1, C4 (bar) | 350 | 350 | 280 | 250 | 100 | |
Značilnosti:
▶ Zanesljivo - dokazano in robustno oblikovanje
▶ Varno-položaj napake v krmilni poti v izklopljenem stanju
▶ Energetsko -effcience - brez pilotne potrebe po olju
▶ Visoka kakovost - Nadzor tuljave in rokava v servo kakovosti
▶ fleksibilno - primerno za položaj, hitrost in nadzor tlaka
▶ Natančno - Občutljivost z visoko odzivo in malo histereze
▶ Io-Link vmesnik, neobvezno. Uporaba ventila z IO-Link kot zaprtim elementom do kategorije 3, pl d v skladu z EN 13849-1.
Vloga:
Proporcionalni usmerjeni servo ventil 4wrpeh 6-3x se pogosto uporablja na področju industrijske avtomatizacije, vetrnih turbin, nadzora obdelovalnih strojev, inženirskih strojev, vesoljskih, ladjedelništva in morskih inženiringov.
Nastavitev
HD-4WRPEH ventil z visokim odzivom je v glavnem sestavljen iz:
▶ Ohišje ventila s kontrolno tuljavo in rokavom v servo kakovosti (1)
▶ Nadzorni magnetni pretvornik (2)
(Neobvezno z elektronsko zaščitno membrano (5))
▶ Vgrajena elektronika (OBE) (3) z analognim ali IO-Link vmesnikom (4) (neobvezno z dušenjem
Plošča (6))
Delovanje
Integrirana elektronika (OBE) primerja določeno ukazno vrednost z dejansko vrednostjo položaja. V primeru odstopanj nadzora se bo aktiviral malenoid možganske kapi. Zaradi spremenjene magnetne sile se kontrolna tuljava nastavi proti vzmet. Presek kapi/krmilne tuljave je sorazmerno nadzorovan z ukazno vrednostjo. V primeru prednastavljene vrednosti ukazne vrednosti 0 prilagodi krmilno tuljavo proti vzmet do osrednjega položaja. V deaktiviranem stanju je vzmet odpovedana do maksimuma in ventil je v varnem položaju.
Varnostna funkcija (IO-Link izklop)
Z izklopom napajalne napetosti na glavnem IO-Link (razred B-pristanišča), zatičev 2 in 5, lahko IO-Link ventil varno izklopite. Po zaprtju napajalne napetosti je krmilna tuljava ventila nastavljena na varnostni položaj. Da bi zagotovili tudi hidravlični predpogoj za varnostno zapiranje, je treba upoštevati tudi prekrivanje kontrolne tuljave/rokava.
Zagotovljeno je zadostno prekrivanje simbolov C3, C5, C4 in C1.
Varno zaprtje ni del ventila IO-Link in ga je treba upoštevati za varno zasnovo strojev.
Nadzor magnetnega zaklopa
V primeru naslednjih napak se krmilni magnetni solenoidi odpravijo z integrirano elektroniko (OBE), kontrolna tuljava pa je nastavljena na varnostni položaj:
▶ Padanje pod minimalno napajalno napetostjo
▶ Samo na vmesniku "F1":
- Pada pod najmanjšo tokovno ukazno vrednost 2 mA (vključuje prelom kabla vrstice ukazne vrednosti (trenutna zanka))
▶ Samo na vmesniku "L1":
- Omogoči neaktivno, komunikacijsko prekinitev (Watchdog)
-v primeru notranje napake v IO-Link
▶ Samo na vmesniku "C6":
- Poleg tega sprostitev neaktivna
Plošča za blaženje "D"
Plošča za dušenje zmanjša amplitude pospeška na vkrcani elektroniki (frekvence> 300 Hz).
Obvestilo:
Uporaba plošče za blaženje ni priporočljiva za aplikacije s predvsem nizkofrekvenčnim vzbujanjem
Zaščitna membrana za elektroniko "-967"
Za preprečevanje tvorbe kondenzata v ohišju integrirane elektronike (OBE) se lahko uporabi elektronska zaščitna membrana (5).
Priporočljivo za uporabo zunanjih industrijskih standardnih pogojev z visoko vlažnostjo zunanjega zraka in pomembnimi cikličnimi temperaturnimi spremembami (npr. Na prostem).
Simboli Proporcionalni usmerjeni servo ventil 4wrpeh 6-3x
