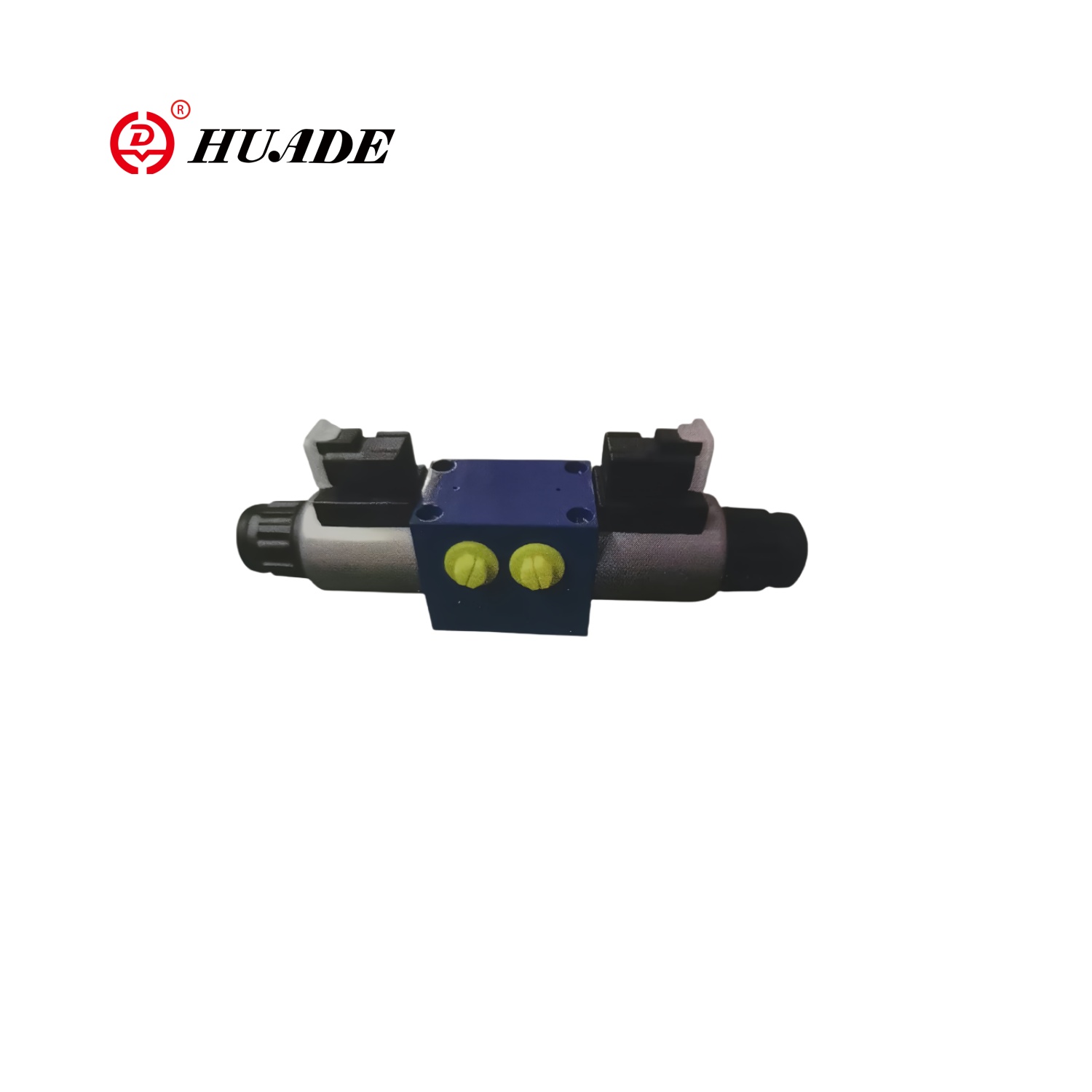

Navojni magnetni ventil je usmerjeni usmerjevalni ventil, ki deluje z neposrednim delovanjem kot standardni tip mokrega DC ali AC magneta z odstranljivo tuljavo. Njegovo delovno načelo temelji na delovanju elektromagnetne sile. Ko je elektromagnetna tuljava energijska, nastane elektromagnetna sila, da privabi armaturo, ki posledično poganja jedro ventila, da se premika, s čimer spremeni smer pretoka tekočega medija ali odpiranje/zapiranje prehoda. Z nadzorom vklopa in izklopa elektromagnetne tuljave lahko dosežemo natančno preklopno ali preklopno funkcijo tekočega medija.
| Največji delovni tlak | A 、 b 、 p | do 315 barov |
| T | do 210BAR (DC), do 160 barov (AC) Če delovni tlak presega dovoljen tlak ventila vrat T, za jedra ventila A in B je treba pristanišče T uporabljati kot pristanišče za odvajanje olja | |
| Največji tok | 40L/min | |
| Hidravlična tekočina | Mineralno olje, fosfatno estrovo olje | |
| Srednja temperatura | -30 ~+80 ℃ | |
| Vrsta napetosti | DC | AC |
| 12、24、42、60、96、110、180、205、220 | 42、110、120、230、50/60Hz | |
| Potrebna moč | 30W | |
| Frekvenca preklopa | do 15000/h | do 7200/h |
| Zahteve za izolacijo | IP65 | |
| Opomba: Električne povezave morajo biti ozemljene | ||
Značilnosti:
▶ Elektromagnet lahko zasukate za 90 °
▶ Tuljavo lahko zamenjate brez dodajanja olja
▶ Odločite se lahko individualno ali centralno
▶ Neobvezno ročno delovanje v sili
▶ Navodna povezava, kompaktna struktura
Vloga:
Huadejevi navojni elektromagnetni vzvratni ventili se pogosto uporabljajo na številnih poljih, kot so avtomatizirane proizvodne linije, oprema za varstvo okolja, oprema za hlajenje, čiščenje odplak, petrokemikalije.
