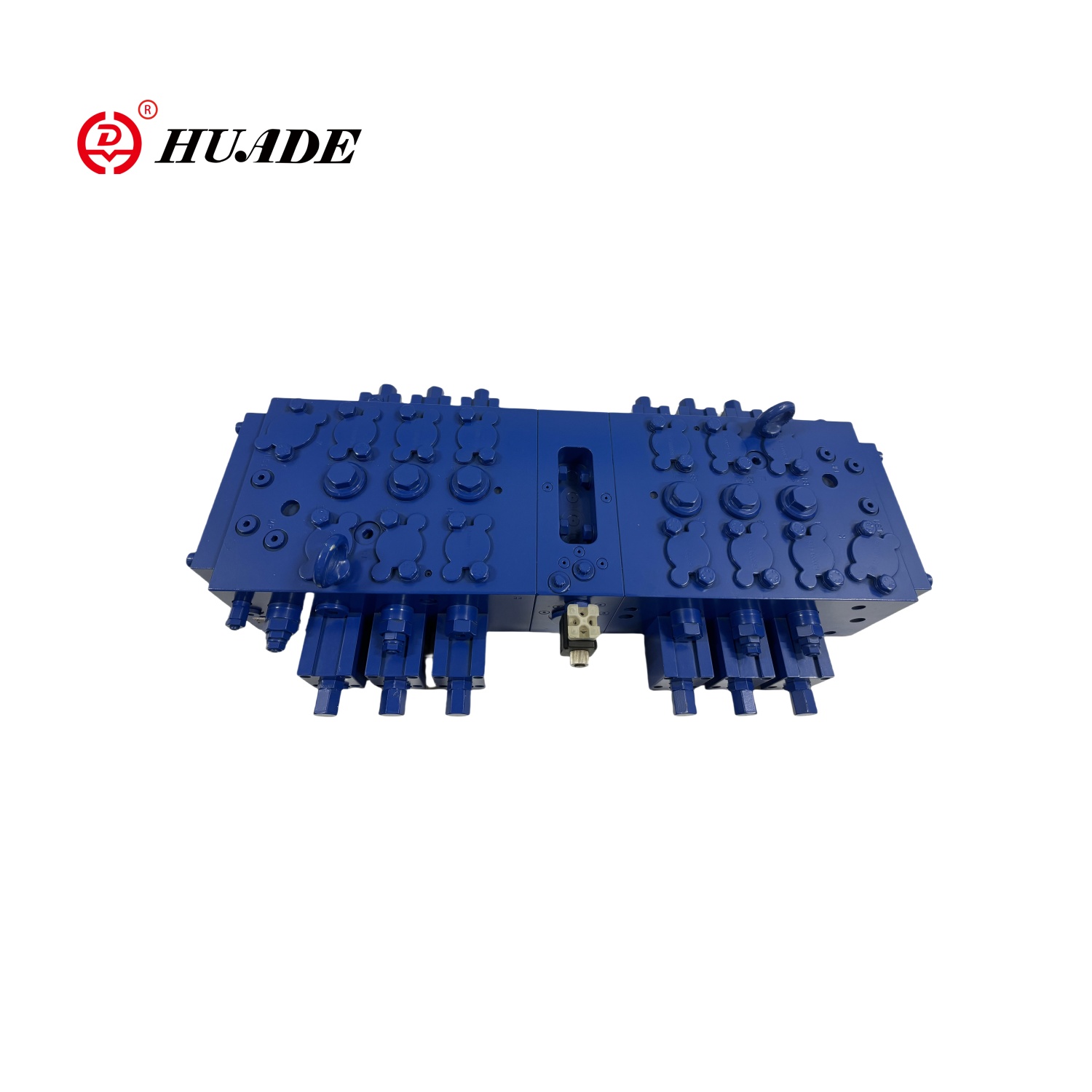

MWVX12-1X Več-odmevni ventil velja predvsem na poljih, kot so gradbeni stroji, stroji za gomile pilotov in drugi. Odlikuje ga funkcijo kompenzacije tlaka (kompenzacija po ventilu). Porazdelitev pretoka sprejme način distribucije, neodvisnega od obremenitve, znan kot LUDV (obremenitev in raztovarjanje s usmerjenimi ventili in sistemom spremenljive črpalke). V okviru pretoka in nasičenosti lahko vsi ukrepi izvedbe delujejo normalno. Izdelek sprejme modularno zasnovo, ki omogoča prilagodljivo kombinacijo glede na potrebe uporabnikov.
| Na splošno | ||||||
| Teža | Eno-delni večnamenski ventil (kg) | 5.5 | ||||
| Končna plošča | 1.5 | |||||
| Uvoz nafte | 7 | |||||
| Lokacija namestitve | Katero koli lokacijo | |||||
| Vrsta oljnega pristanišča | Navojna povezava | |||||
| Hidravlični parametri | ||||||
| Nazivni tok | Vhod za olje P (L/min) | 120 | ||||
| Delovna oljna vrata A, B (L/min) | 70 | |||||
| Nazivni tlak | Ls (bar) | 250 | ||||
| Največji delovni tlak oljnega pristanišča | P (bar) | 250 | ||||
| A, B (bar) | 300 | |||||
| T (bar) | 20 | |||||
| A, B (bar) | 35 | |||||
| Največji pilotni tlak na oljnem pristanišču | Uporabite krmilno krivuljo od 6 do 25 barov in zagotovite tlak vhodnega dovoda (najmanj 3 bara) | |||||
| Domet | ||||||
| Hidravlično olje | DIN51524 mineralno olje ali VDMA24569 | |||||
| Območje temperature hidravličnega olja (℃) | -20 do 80 | |||||
| Območje viskoznosti V mm2/s | 10 do 380 | |||||
| Dovoljena raven kontaminacije hidravličnega olja | Raven 20/18/16 | |||||
| Raven čistoče v skladu z IS04406 (c) | Priporočljivo je uporabiti filter z minimalno natančnostjo filtracije β10≥75 | |||||
| Vodnik za prijavo | Oljni vrat v vezju | |||||
| P, t (a) | P, t (s) | M, ls | A, B, P3 | a, b | ||
| Navor zategovanja cevi (NM) | 50 | 70 | 20 | 50 | 20 | |
| Nastavitev tlaka v sistemu | Nastavitev z LS tlačnim ventilom | |||||
| OPOMBA: Bloka ventila ne poškropite neposredno s tekočino pod tlakom | ||||||
Značilnosti:
| Pritisk | 300Bar |
| Tok | 120L/min |
| Nominalni tlak | 250Bar (stran črpalke) |
| 300Bar (stran aktuatorja) |
1. Naložite tlačno neodvisno porazdelitev pretoka (LUDV)
Za spremenljive črpalke/za črpalke s fiksnim premikom
Vgrajen ventil za zadrževanje obremenitve
Funkcija razkladanja
2. Značilnosti odziva
3.Prezirajte največjo vrednost
4. Izlivanje in hlajenje
5.Z
6.CHIP STRUKTURA: Vhod za olje; lahko razširite s povezavo s čipi (največ 8 povezav na eni strani, do 16 povezav z vmesno povezavo)
7. Kontrolna oblika: hidravlična kontrola; ročni nadzor pretoka; hidravlični in ročni nadzor spojine
8. Naložite kompenzacijo tlaka; visoka ponovljivost; Nizka histereza
9. Za prilagajanje pretoka lahko uporabite omejitev jedra
10. Naložite reliefni ventil: Pilotski kompaktni kartuški ventil velike velikosti s funkcijo dopolnitve olja
11.LS Funkcija omejevanja tlaka: Uporablja se za celoten večkratni ventil
Vloga:
MWVX12-1X Več-odmevni ventil velja predvsem na poljih, kot so gradbeni stroji, stroji za gomile pilotov in drugi.
