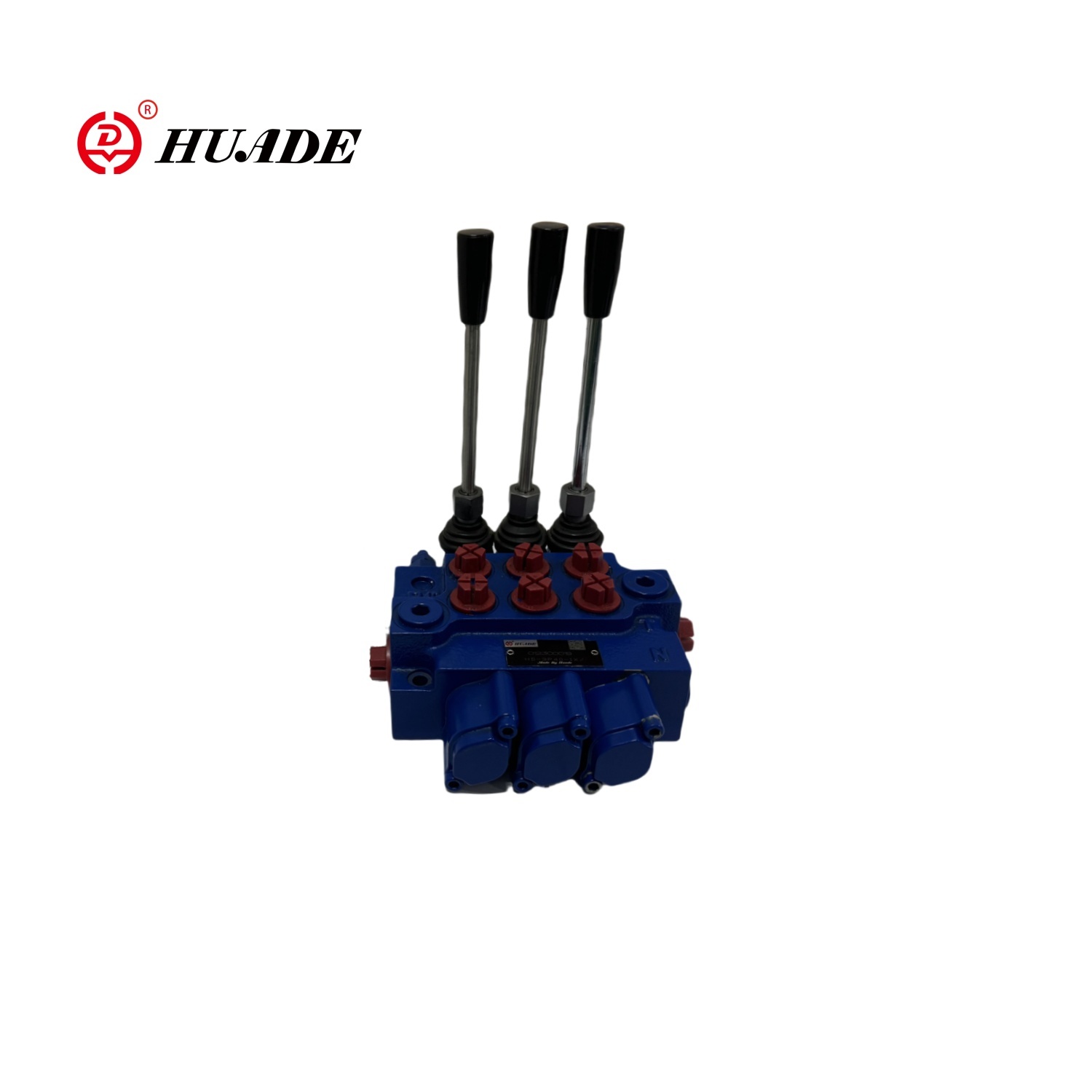

Huade's Open Center Multiway Ventil je poseben hidravlični ventil. Njegova značilnost je, da ko je jedro ventila v srednjem položaju, lahko hidravlična olja s hidravlično črpalko teče nazaj v rezervoar za olje skozi večkratni ventil. Odprti center večkratni ventil na splošno sprejme šestsmerno večkratno strukturo ventila. Glavno oljno vezje hidravlične črpalke je razdeljeno na dva vezja: vzporedno oljno vezje (vzporedni kanal) in obvodno oljno vezje (odprti sredinski kanal). Ureditev hitrosti večkratnega ventila odprtega središča sprejme kombinacijo obvoda in vhodnega vhodnega olja. Učinek regulacije hitrosti je dosežen z nadzorom odpiralne količine oljnega jeklenke in rezervoarja za olje skozi zamahnjenje ventila.
| Strukturne značilnosti | Celotna struktura |
| Namestitev in pritrditev | 2 × m8 vijaki |
| Priključek za tlak | Odprti večkratni ventil |
| Temperatura okolice | -40 do +60 ℃ |
| Oljni medij | Mineralno hidravlično olje |
| Območje viskoznosti | Dovoljeno 12 ~ 800mm2/s |
| Priporočen obseg 20 ~ 100mm2/s | |
| Temperatura olja | -15 do 80 ℃ |
| Nivo filtra | Raven kontaminacije olja NAS1638 stopnja 10 |
| Največji delovni tlak | P = 250 barov, t = 50Bar, a, b = 300Bar |
| Nazivni tok | 40L/min |
| Potovanje jedra ventila | ± 6 mm |
| Gonilna sila | Manj kot 200n |
Značilnosti:
▶ Sprejeti celostno zasnovo za nadzor smeri pretoka tekočine v stanjih za začetek, delo in ustavljanje
▶ Pritisk na 250 bar
▶ Pretok do 40L/min

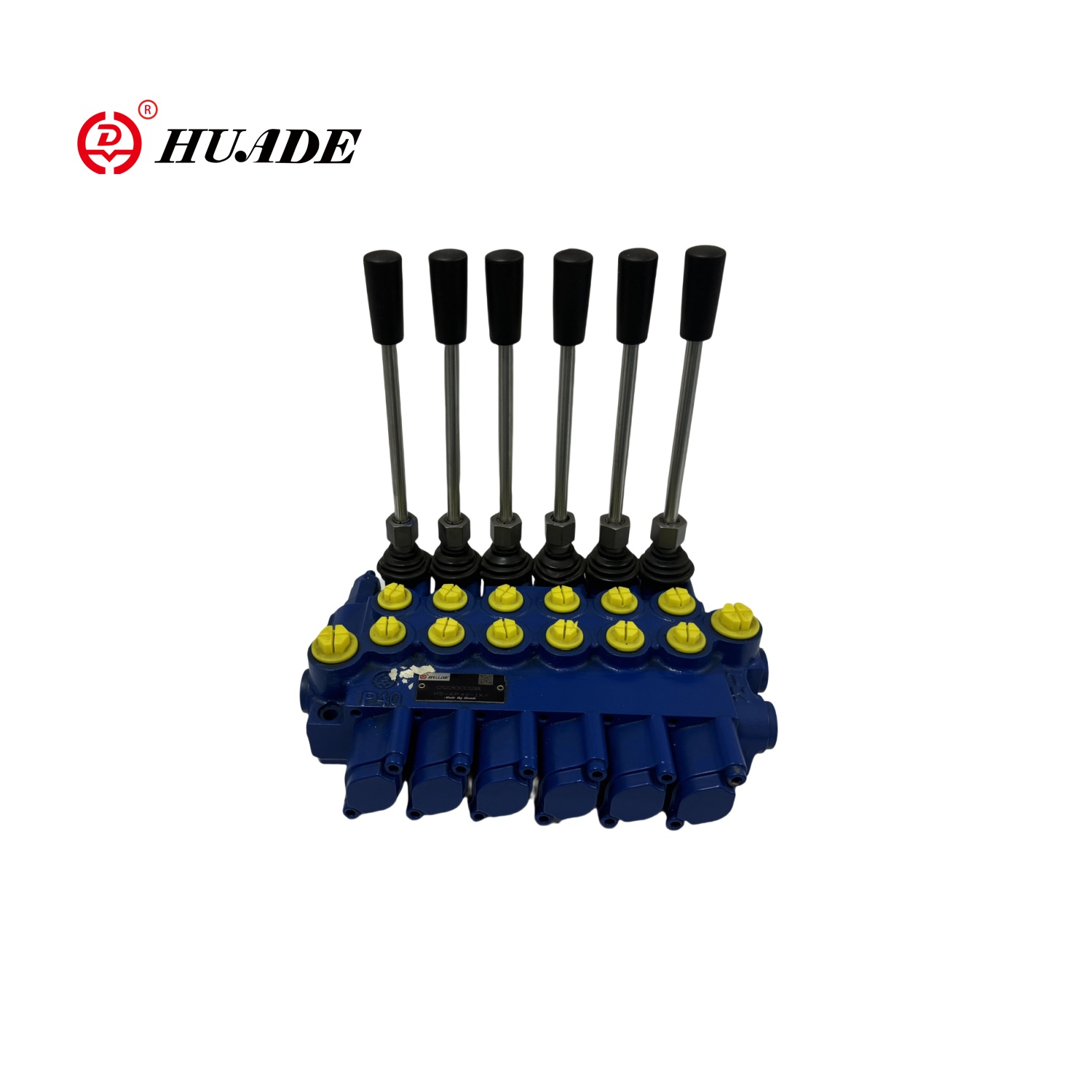

▶ 6-enota integralna struktura
▶ Odprta vrsta centra
Vloga:
Odprti centimetrski ventil se uporablja predvsem v vrtalnih ploščadih, žerjavih in vrtalnih ploščadih.
