Ko delate s težkimi industrijskimi stroji, je bistvenega pomena razumevanje, kako se tekoča energija premika skozi vaš sistem. V osrčju mnogih hidravličnih sistemov z visokim pretokom je kritična komponenta, imenovana smerni regulacijski ventil, natančneje serije WH podjetja Bosch Rexroth. Ti ventili morda na prvi pogled niso videti impresivni, vendar opravljajo resno težko delo v tovarnah in industrijskih okoljih po vsem svetu.
Zakaj so smerni krmilni ventili tako pomembni
Predstavljajte si smerni krmilni ventil kot prometnega policista za hidravlično tekočino. Njegova glavna naloga je, da se odloči, kam gre tekočina, kar neposredno nadzoruje, kako se premika vaš stroj. Ne glede na to, ali zaganjate, ustavljate, pospešujete ali spreminjate smer hidravličnega cilindra, smerni regulacijski ventil poskrbi za to.
Tip WH se posebej nanaša na krmilno vodene krmilne ventile, ki uporabljajo hidravlični tlak za krmiljenje glavnega toka. To je pomembnejše, kot si mislite. Ko imate opravka z visokimi pretoki in velikimi količinami tekočine, preprost ventil z neposrednim upravljanjem preprosto nima dovolj moči, da bi opravil svoje delo. Sile, ki delujejo na velik valj ventila, so ogromne in tu postane pilotno delovanje potrebno.
Bosch Rexroth je svojo serijo WH zasnoval za točno te zahtevne situacije. Ti ventili lahko upravljajo tlake do 350 barov in pretoke do 1100 litrov na minuto. Če pogledamo to v perspektivo, govorimo o premikanju dovolj hidravlične tekočine za pogon ogromnih industrijskih stiskalnic, težke opreme za oblikovanje in velikih sistemov za ravnanje z materialom.
Kako dejansko delujejo smerni krmilni ventili serije WH
Lepota smernega regulacijskega ventila WH je v njegovi dvostopenjski zasnovi. Namesto da bi poskušal neposredno premakniti velik, težak kolut, sistem uporablja majhen krmilni ventil za krmiljenje veliko večjega glavnega ventila. To je ojačanje moči v akciji.
Evo, kako to deluje v praksi. Pilotna stopnja uporablja majhno količino hidravličnega tlaka za premikanje majhnega tuljave ventila. To ustvarja razliko v tlaku, ki deluje na konce veliko večje glavne tuljave. Ta razlika v tlaku ustvari dovolj sile za premagovanje sil tekočine in trenja, kar omogoča glavnemu kolutu, da premakne položaj in preusmeri celoten tok sistema.
Oznaka WH vam pove, da je to povsem hidravlično pilotsko krmiljenje. Vsi krmilni signali prihajajo iz virov hidravličnega tlaka, ne iz električnih solenoidov. Zaradi tega so ventili WH še posebej dragoceni v okoljih, kjer so lahko električni sistemi problematični, kot so podvodne aplikacije, ekstremne temperature ali eksplozivne atmosfere.
V ohišju ventila boste našli natančno obdelano izvrtino, kjer tuljava iz kaljenega jekla drsi naprej in nazaj. Tuljava ima skrbno oblikovane robove in utore, ki se ujemajo z odprtinami v telesu ventila. Ko se tuljava premika, odpira in zapira te pretočne poti in usmerja tekočino v različne aktuatorje ali nazaj v rezervoar.
Različne konfiguracije za različne potrebe
Smerni regulacijski ventili so na voljo v različnih konfiguracijah in razumevanje terminologije pomaga pri izbiri pravega ventila. Številke, ki jih vidite v opisih ventilov, se nanašajo na število vrat in položajev.
Štiripotni ventil s tremi položaji (napisan kot 4/3) ima štiri priključke za tekočino in tri različne delovne položaje. Štirje priključki običajno vključujejo dovod črpalke, povratek rezervoarja in dva delovna priključka, ki se povežeta z vašim aktuatorjem. Trije položaji običajno vključujejo dva aktivna položaja za premikanje cilindra ali motorja v obe smeri in sredinski položaj.
Ta osrednji položaj je pomembnejši, kot se mnogi zavedajo. V konfiguraciji zaprtega središča se ves pretok ustavi, ko se ventil vrne v središče. To dobro deluje s črpalkami s fiksno prostornino in kadar potrebujete natančno držanje položaja. Odprto središče omogoča, da se pretok črpalke vrne v rezervoar v nevtralnem položaju, kar zmanjša nastajanje toplote, vendar lahko povzroči, da se vaš aktuator pod obremenitvijo premakne. Konfiguracije tandemskega središča ponujajo srednjo pot, saj razbremenijo črpalko in hkrati blokirajo odprtine aktuatorja.
Serija WH ponuja vse te osrednje pogoje in še več. Naročite lahko ventile s centriranjem vzmeti, kjer vzmeti potisnejo tuljavo nazaj v nevtralni položaj, ali s centriranjem pod pritiskom, kjer hidravlični tlak drži tuljavo v sredini. Nekatere aplikacije potrebujejo konfiguracijo zamika vzmeti ali hidravlične zapore, ki držijo kolut v katerem koli položaju, ki mu je bil nazadnje ukazan.
Tehnične specifikacije, ki so pomembne
Ko primerjate smerne regulacijske ventile, vam določene specifikacije povedo, kaj lahko ventil dejansko naredi v vašem sistemu. Serija WH pokriva nazivne velikosti od NG10 do NG32. Ta nominalna velikost je neposredno povezana s tem, koliko pretoka lahko prenese ventil.
Ventil NG10 lahko prenese 200 do 300 litrov na minuto, kar ustreza srednje velikim strojem. Stopite na NG32 in gledate največjo zmogljivost pretoka 1100 litrov na minuto. To večjo velikost bi določili za največje industrijske stiskalnice ali visokohitrostno proizvodno opremo.
Najvišji nazivni delovni tlak 350 barov uvršča ventile WH v kategorijo visoko zmogljivih. Številni industrijski sistemi delujejo pri 200 do 250 barih, tako da ta dodatna tlačna zmogljivost zagotavlja varnostno mejo in omogoča delovanje ventila v najzahtevnejših tokokrogih.
Vsi potni regulacijski ventili WH so nameščeni v skladu s standardi ISO 4401. Ta mednarodni standard natančno določa, kje se nahajajo vrata in kako je obdelana montažna površina. Zakaj je to pomembno? Ker to pomeni, da lahko potencialno zamenjate ventil Bosch Rexroth za enakovreden Parker ali Eaton, ne da bi zamenjali razdelilnik ali vodovod. Ta standardizacija prihrani ogromne količine časa in denarja pri načrtovanju in vzdrževanju sistema.
Ventili delujejo s hidravličnimi tekočinami iz mineralnega olja ali fosfatnih estrov v temperaturnem območju od minus 30 do plus 80 stopinj Celzija. To široko delovno okno pokriva večino industrijskih okolij brez potrebe po posebni temperaturni kompenzaciji.
Aplikacije v resničnem svetu, kjer WH Valves Excel
Vstopite v kateri koli težji proizvodni obrat in verjetno boste našli smerne krmilne ventile serije WH na delu. Jeklarne jih uporabljajo za krmiljenje stiskalnic za masivno preoblikovanje. Obrati za brizganje se zanašajo na njih za vpenjalne sisteme z visoko silo, ki držijo kalupe zaprte pod ekstremnim pritiskom.
Velika strojna orodja so še ena pogosta uporaba. Ko mora CNC obdelovalni center hitro pozicionirati težko mizo ali vpeti obdelovanec, smerni regulacijski ventil WH zagotavlja potrebno odločilno, močno preklopno dejanje. Sposobnost ventila za obvladovanje visokih stopenj pretoka pomeni, da se ti gibi zgodijo hitro, kar skrajša čas cikla in poveča produktivnost.
Oprema za ravnanje z materialom, kot so hidravlična dvigala in dvižne ploščadi, ima prav tako koristi od tehnologije WH. Te aplikacije zahtevajo zanesljivost nad skoraj vsem drugim in preprosta, robustna zasnova krmilno vodenega krmilnega ventila zagotavlja točno to.
Zaradi česar so ventili WH še posebej primerni za te aplikacije, je njihova toleranca na manj kot popolne delovne pogoje. Industrijski hidravlični sistemi pogosto ne morejo vzdrževati pogojev ultra čiste tekočine, ki jih zahtevajo bolj sofisticirani proporcionalni ventili. Ventili WH delujejo zanesljivo s čistostjo hidravlične tekočine okoli ISO 4406 20/18/15, medtem ko bodo proporcionalni ventili morda potrebovali 19/16/13 ali več. Ta razlika v zahtevah glede filtracije neposredno pomeni nižje stroške delovanja in daljše servisne intervale.
Primerjava ventilov WH s konkurenco
Trg industrijskih smernih regulacijskih ventilov vključuje več glavnih igralcev poleg Bosch Rexrotha. Eatonov oddelek Vickers ponuja serijo DG3V-10 za hidravlično pilotno delovanje in DG5V-10 za solenoidno pilotno delovanje. Ti neposredno konkurirajo ventilom WH in WEH ter ponujajo podobne pretočne zmogljivosti in nazivne tlake.
Parker Hannifin proizvaja velike pilotno vodene ventile v svoji seriji D81VW in širši liniji serije D. Tako kot drugi so ti ventili skladni s standardi za montažo ISO 4401 in zagotavljajo primerljivo zmogljivost.
Zanimiva stvar pri tej konkurenčni pokrajini je, kako podobne so postale vrhunske specifikacije. Vsi trije glavni proizvajalci ponujajo ventile za tlak 350 barov in pretok 1100 litrov na minuto. Vsi sledijo istim standardom za montažo. Ta konvergenca odraža tržne zahteve po medsebojni zamenljivosti in je ustvarila razmere, v katerih se konkurenca dogaja bolj na sekundarnih dejavnikih, kot so čas dostave, tehnična podpora in posebne možnosti konfiguracije, ne pa na čistih omejitvah zmogljivosti.

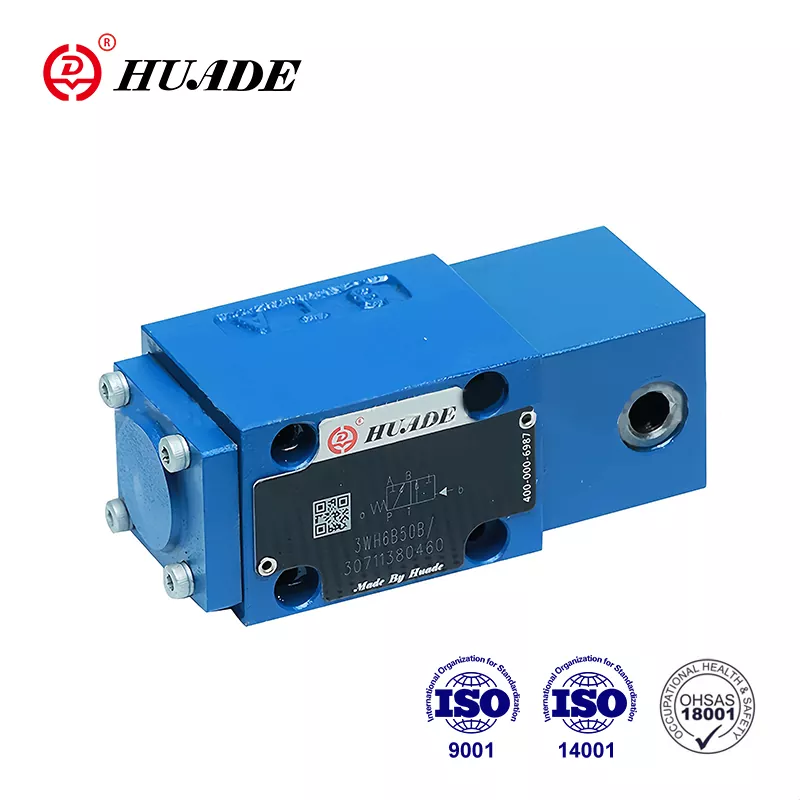

Azijski proizvajalci so prav tako vstopili na trg z ventili, združljivimi s standardom ISO 4401. Podjetja, kot sta Huade in Shanghai Lixin, ponujata izdelke, združljive z WH, po konkurenčnih cenah, ki so še posebej privlačni za kupce v regijah, ki se hitro industrializirajo. Čeprav te alternative morda nimajo enake prepoznavnosti blagovne znamke, sledijo istim osnovnim načelom oblikovanja in standardom za namestitev.
Premisleki glede vzdrževanja in pogoste težave
Ena od pomembnih prednosti smernih regulacijskih ventilov serije WH je njihov razmeroma enostaven profil vzdrževanja. V nasprotju s sofisticiranimi proporcionalnimi ventili s svojimi ozkimi tolerancami in zapletenimi povratnimi sistemi so tradicionalni ventili s pilotskim upravljanjem dokaj prizanesljivi.
Najpogostejši način okvare je zatikanje tuljave, ki ga običajno povzroči kontaminacija hidravlične tekočine. Drobni delci se lahko naberejo v majhnih razdaljah med tuljavo in izvrtino, kar preprečuje nemoteno gibanje. Redne menjave tekočine in ustrezno filtriranje preprečijo večino teh težav.
Notranje puščanje se sčasoma razvije, saj normalna obraba poveča razdaljo med tuljavo in izvrtino. To se kaže kot počasnejše hitrosti aktuatorja, zmanjšana sila in povečano ustvarjanje toplote. Ko postane notranje puščanje prekomerno, je edina prava rešitev zamenjava ventila. Stroški ponovne gradnje običajno presegajo stroške novega ventila za večino velikosti.
Zunanje puščanje iz tesnil ali povezav fitingov je običajno lažje odpraviti. Veliko tesnil je mogoče zamenjati brez specializiranega orodja. Če pa je tuljava sama poškodovana v območju tesnjenja, je potrebna zamenjava.
Pri ventilih WH si posebno pozornost zasluži krmilni napajalni tlak. Ker pilotni tokokrog nadzoruje glavni položaj tuljave, vse težave s krmilnim tlakom neposredno vplivajo na delovanje ventila. Ne glede na to, ali uporabljate notranje krmilno napajanje iz glavne črpalke ali zunanje krmilno napajanje iz ločenega vira, mora ta tlak ostati stabilen in ustrezen za zanesljivo prestavljanje.
Začetni stroški kakovostnega smernega regulacijskega ventila se lahko zdijo precejšnji. Sestavi Bosch Rexroth srednjega razreda bi lahko stali okoli 450 dolarjev, večje ali bolj zapletene konfiguracije pa stanejo več. Vendar pa so skupni stroški lastništva močno odvisni od zanesljivosti in življenjske dobe. Ventili WH si zaslužijo dolgoletno zanesljivo delovanje z minimalno pozornostjo.
Prihodnost tehnologije smernega krmiljenja
Industrija hidravličnih ventilov ne miruje. Dva glavna trenda preoblikujeta pokrajino, čeprav nobeden še ni povzročil zastarelosti ventilov v stilu WH.
Proporcionalni smerni regulacijski ventili ponujajo stalno spremenljivo regulacijo pretoka namesto preprostega vklop-izklopa. S spreminjanjem vhodnega signala lahko natančno nadzirate hitrost in silo aktuatorja. To prinaša pomembne prednosti za aplikacije, ki zahtevajo gladko gibanje ali natančno pozicioniranje. Vendar proporcionalni ventili zahtevajo veliko čistejšo hidravlično tekočino, zahtevajo redno kalibracijo in na splošno dražji nakup in vzdrževanje.
Digitalna hidravlika predstavlja temeljnejši premik v pristopu. Namesto analognih ventilov, kot je serija WH, ali proporcionalnih ventilov, digitalni hidravlični sistemi uporabljajo nize hitro vklopnih in izklopnih ventilov. S hitrim pulziranjem teh ventilov lahko sistem doseže natančen nadzor, ki tekmuje ali presega proporcionalne ventile, hkrati pa ohranja preprostost in robustnost vklopno-izklopnih komponent.
Digitalna hidravlika obljublja velike prihranke energije z odpravo številnih izgub zaradi dušenja, ki so značilne za tradicionalne sisteme. Tehnologija zagotavlja tudi vgrajeno redundanco, saj lahko več majhnih ventilov kompenzira, če eden odpove. Proizvodni stroški bi lahko občutno padli, ko bi se obseg povečal, saj je digitalne ventile enostavneje izdelati kot natančne proporcionalne ventile.
Kljub tem napredkom tradicionalni regulacijski ventili WH ohranjajo pomembne prednosti. Zahtevajo manj sofisticirano krmilno elektroniko, prenašajo kontaminacijo bolje kot proporcionalni ventili in se brezhibno integrirajo v obstoječe sisteme, zgrajene na podlagi standardov ISO 4401. Za aplikacije, ki potrebujejo robustno preklapljanje z visokim pretokom brez neprekinjenega krmiljenja, ostajajo ventili WH stroškovno najbolj učinkovita rešitev.
Bosch Rexroth prepoznava te konkurenčne pritiske in je razvil svojo strategijo povezane hidravlike. Ta pristop dodaja senzorje in digitalne vmesnike tradicionalnim hidravličnim komponentam, s čimer jih popelje v okolja Industrije 4.0 brez potrebe po popolni preoblikovanju sistema. Ventil WH z vgrajenimi senzorji tlaka in nadzorom položaja lahko zagotovi dragocene podatke za predvideno vzdrževanje, medtem ko še vedno opravlja svojo osnovno preklopno funkcijo.
Izbira pravega ventila
Izbira med tradicionalnim smernim regulacijskim ventilom WH in novejšimi tehnologijami je odvisna od vaših specifičnih aplikacijskih zahtev. Za nove sisteme, ki zahtevajo natančen nadzor hitrosti ali zapletene profile gibanja, so proporcionalni ventili ali digitalna hidravlika smiselni kljub višjim stroškom in zahtevam vzdrževanja.
Za nadomestne dele v obstoječih sistemih so ventili WH običajno najbolj praktična izbira. Uporabljajo standardne vzorce vgradnje ISO 4401, delujejo z obstoječimi pilotnimi vezji in zagotavljajo dokazano zanesljivost. Svoj izbor dobaviteljev osredotočite na podjetja, ki ponujajo dobro tehnično podporo in posebne konfiguracijske možnosti, ki jih potrebujete, kot so nastavljivi preklopni časi ali centriranje tlaka.
Kadar je nadzor kontaminacije težko ali nemogoče doseči, tradicionalni krmilno vodeni krmilni ventili jasno prekašajo proporcionalne alternative. Industrije, kot so rudarstvo, gozdarstvo in rušenje, pogosto spadajo v to kategorijo. Večje notranje zračnosti in enostavnejša zasnova ventila WH dopuščajo razmere, ki bi hitro uničile bolj sofisticirane kontrole.
Ključno je uskladiti tehnologijo ventilov z dejanskimi potrebami sistema, ne pa samodejno izbrati najnovejšo možnost. Smerni regulacijski ventili serije WH ostajajo v proizvodnji že desetletja, ker učinkovito rešujejo resnične probleme. Še naprej bodo služili industrijskim sistemom, dokler bodo obstajale aplikacije, ki cenijo preprostost, robustnost in zmogljivost visokega pretoka pred neprekinjenim krmiljenjem spremenljivk.
Razumevanje, kako ti ventili delujejo, kaj delajo dobro in kje bi lahko druge možnosti služile bolje, vam pomaga pri sprejemanju premišljenih odločitev za vaše specifične hidravlične sisteme. Ne glede na to, ali vzdržujete obstoječo opremo ali načrtujete nove instalacije, si smerni regulacijski ventil WH zasluži kot preizkušena in zanesljiva rešitev za visokozmogljive aplikacije za krmiljenje tekočine.
