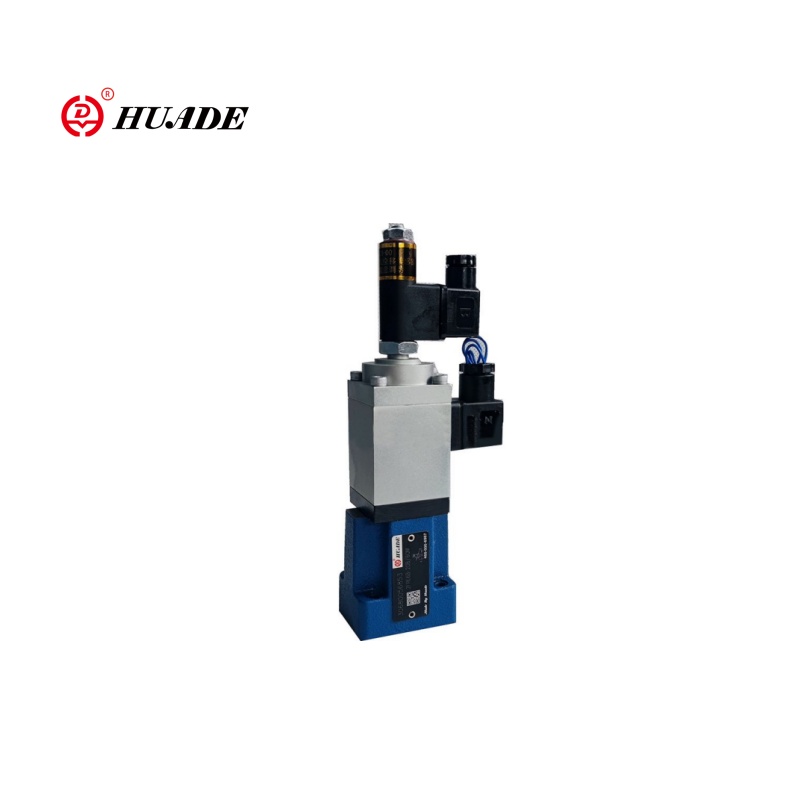

Razmislite o proporcionalnem ventilu za regulacijo pretoka kot o "pametnem zatemnilnem stikalu" hidravličnih sistemov. Tako kot vam stikalo za zatemnitev omogoča nadzor nad tem, kako svetla postane svetloba, vam ti ventili omogočajo natančno nadzorovanje hitrosti pretakanja hidravličnega olja skozi vaš sistem. [Najprej razumetikaj so proporcionalni ventili.]
Zakaj je to pomembno:
Tradicionalni hidravlični ventili so popolnoma odprti ali popolnoma zaprti - kot običajno stikalo za luči. Proporcionalni ventili vam omogočajo gladek in natančen nadzor - kot tisto stikalo za zatemnitev. Ta gladek nadzor pomeni:
- Manj udarcev in tresljajev v vaših strojih
- Natančnejše gibanje hidravličnih cilindrov in motorjev
- Boljša energetska učinkovitost
- Na splošno bolj gladko delovanje
Osnovni koncept
Tukaj je opisano, kako to deluje na preprost način:
Električni vhod
Ventilu pošljete električni signal (običajno 4–20 mA ali 0–10 V).
Proporcionalni odziv
Ventil se odpre sorazmerno s tem signalom
Nadzor pretoka
Več signala = večji pretok, manj signala = manjši pretok
Gladko delovanje
Spremembe se zgodijo postopoma, ne nenadoma
To sorazmerno razmerje je tisto, zaradi česar so ti ventili tako dragoceni v sodobnih hidravličnih sistemih.
Zakaj so pomembni: Evolucija od preprostega do pametnega upravljanja
Stari način: Bang-Bang Control
V preteklosti je večina hidravličnih sistemov uporabljala preproste vklopno/izklopne ventile (imenovane "bang-bang" krmiljenje). Ti ventili so imeli dve nastavitvi:
- Popolnoma odprto:Največji pretok
- Popolnoma zaprto:Brez pretoka
Težave z bang-bang nadzorom:
- Nenadni skoki tlaka, ko se ventili hitro odprejo ali zaprejo
- Vibracije in mehanske obremenitve opreme
- Težave pri doseganju natančnih hitrosti ali položajev
- Potrata energije zaradi stalnega delovanja s polnim tokom
Nov način: proporcionalni nadzor
Proporcionalni ventili so spremenili vse z zagotavljanjem:
Gladko pospeševanje
Namesto sunkovitega start-stop gibanja se stroj gladko premakne iz mirovanja v polno hitrost.
Natančen nadzor hitrosti
Nastavite lahko natančne hitrosti za različne dele strojnega cikla.
Energijska učinkovitost
Sistem uporablja le pretok, ki ga potrebuje, kadar ga potrebuje.
Boljša kakovost izdelkov
Bolj gladko gibanje pomeni boljše rezultate v proizvodnih procesih.
Zmanjšano vzdrževanje
Manj udarcev in tresljajev pomeni daljšo življenjsko dobo opreme.
Vpliv v resničnem svetu
Razmislite o stroju za brizganje plastičnih delov:
- Stari sistem:Injektorski nastavek se je premikal s polno hitrostjo ali pa se je popolnoma ustavil, kar je povzročilo okvare in izgubljen material
- Nov sistem:Hitrost batna se med ciklom vbrizgavanja gladko spreminja, kar zagotavlja dosledne, visokokakovostne dele
Ta razvoj od preprostega do pametnega krmiljenja je naredil proporcionalne ventile bistvenega pomena v sodobni proizvodnji.
Kako delujejo: znotraj tehnologije
Razumevanje delovanja ventilov za proporcionalni nadzor pretoka vam pomaga pri njihovi boljši izbiri in uporabi. Razčlenimo ključne komponente.
[Naučite se celotnegaprincip delovanja proporcionalnih ventilov]
1. Proporcionalni elektromagnet: možgani
Proporcionalni solenoid je kot možgani ventila. Za razliko od običajnih solenoidov, ki so vklopljeni ali izklopljeni, lahko proporcionalni solenoidi ustvarijo različne količine sile glede na električni signal, ki ga prejmejo.
Kako deluje:
- Sprejema električni signal (tok ali napetost)
- Ustvari magnetno silo, sorazmerno s tem signalom
- Več signala = večja magnetna sila
- Ta sila premika notranje dele ventila
Ključne značilnosti:
- Za nemoteno delovanje uporablja enosmerni tok
- Pogosto uporablja signale PWM (pulzno-širinska modulacija) okoli 200 Hz
- Lahko vključuje "tresenje" - majhne vibracije, ki zmanjšajo trenje
2. Ohišje tuljave in ventila: krmilnik pretoka
V ohišju ventila je natančno obdelan valj, imenovan tuljava. Ta kolut drsi naprej in nazaj za nadzor pretoka.
Funkcije zasnove spoola
- Merilne zareze:Posebne oblike (V, U ali pravokotne) so vrezane v tuljavo, ki nadzorujejo, kako se pretok spreminja glede na položaj tuljave.
- Značilnosti prekrivanja:Kako so robovi tuljave poravnani z odprtinami, vpliva na odziv ventila
Značilnosti pretoka
- Linearni tok:Pretok se povečuje sorazmerno z gibanjem tuljave
- Progresivni tok:Pretok se poveča pri večjih odprtinah, kar omogoča natančnejši nadzor pri nizkih pretokih
3. Kompenzacija tlaka: Ohranjanje doslednega pretoka
Ena najpomembnejših lastnosti kakovostnih proporcionalnih ventilov je kompenzacija tlaka. Ta sistem zagotavlja, da pretok ostane konstanten, tudi ko se tlak obremenitve spremeni.
Problem brez odškodnine:Če dvigujete težko breme, se protitlak poveča, kar zmanjša pretok, tudi če odprtina ventila ostane enaka.
rešitev:Kompenzator tlaka samodejno prilagodi padec tlaka na glavnem tuljavu, da ostane konstanten.
Prednosti:
- Pretok je odvisen samo od signala ventila, ne pa od obremenitve
- Predvidljivo vedenje sistema
- Lažje programiranje in nadzor
4. Sistemi povratnih informacij: zagotavljanje točnosti
Proporcionalni ventili višjega razreda vključujejo povratne sisteme, ki spremljajo dejanski položaj tuljave in ga primerjajo z želenim položajem.
| Vrsta ventila | Povratne informacije | Natančnost | Stroški | Aplikacije |
|---|---|---|---|---|
| Ventili z odprto zanko | Brez povratnih informacij | Zmerno | Nižje | Osnovne aplikacije |
| Ventili z zaprto zanko | LVDT senzorji | visoko | višje | Natančne aplikacije |
Vrste proporcionalnih ventilov za regulacijo pretoka
Proporcionalni ventili so na voljo v več konfiguracijah. Razumevanje teh tipov vam pomaga izbrati pravega za vašo aplikacijo.
S pogonskim mehanizmom
Neposredno delujoči ventili
Solenoid neposredno premika tuljavo
- Hiter odziv (5-10 milisekund)
- Kompaktna velikost
- Preprost dizajn
Omejitve:Omejeno na manjše pretoke (<50 L/min) in tlake (<210 barov)
Najboljše za:Majhni sistemi, medicinske naprave, pilotne stopnje za večje ventile
Pilotno vodeni ventili (dvostopenjski)
Majhen pilotni ventil nadzoruje pretok olja za premikanje glavnega tuljava
- Zdrži visoke pretoke (do 1600 L/min)
- Visoki tlaki (do 350 barov)
Omejitve:Počasnejši odziv (~100 ms)
Najboljše za:Težki stroji, veliki industrijski sistemi, visokozmogljive aplikacije
Po funkciji
Ventili za regulacijo pretoka
- Glavna naloga je nadzor pretoka
- Običajno 2- ali 3-smerne konfiguracije
- Pogosto vključujejo kompenzacijo tlaka
- Nadzor hitrosti aktuatorja
Smerni krmilni ventili
- Nadzorujte pretok in smer
- Običajno 4-potni, 3-položajni ventili
- Zamenjajte več preprostih ventilov
- Upravljajte smer in hitrost cilindra ali motorja
Ventili za regulacijo tlaka
- Nadzirajte tlak sistema namesto pretoka
- Vključite varnostne ventile in ventile za zmanjšanje tlaka
- Ohranjajte varne delovne tlake
Proporcionalni v primerjavi z drugimi vrstami ventilov
Razumevanje primerjave proporcionalnih ventilov z drugimi tehnologijami vam pomaga sprejemati boljše odločitve.
Proporcionalni vs. On/Off ventili
| Funkcija | Vklop/izklop ventili | Proporcionalni ventili |
|---|---|---|
| Vrsta nadzora | Binarno (odprto/zaprto) | Neprekinjeno (spremenljivo) |
| Nadzor pretoka | Poln pretok ali brez pretoka | Vsak pretok od 0-100 % |
| Sistemski šok | Visoka (nenadne spremembe) | Nizka (gladki prehodi) |
| Poraba energije | Pogosto potraten | Učinkovito (ustreza povpraševanju) |
| Kompleksnost | Enostavna vezja | Bolj zapletena elektronika |
| Stroški | Nizki začetni stroški | Višji začetni stroški |
Proporcionalni proti servo ventilom
| Funkcija | Proporcionalni ventili | Servo ventili |
|---|---|---|
| Natančnost | Dobro (±2-5%) | Odlično (±0,5%) |
| Hitrost odziva | Zmerno (2–50 Hz) | Zelo hitro (>100 Hz) |
| Stroški | Zmerno | Visoko (10-20x več) |
| Toleranca na kontaminacijo | visoko | Nizka (potrebuje zelo čisto olje) |
| Kompleksnost | Zmerno | visoko |
| Vzdrževanje | Standardno | Specializirano |
Kdaj izbrati posamezno vrsto
Vklop/izklop ventilov izberite, ko:
- Potrebujete samo preprosto odprto/zaprto krmiljenje
- Glavna skrb so stroški
- Aplikacija lahko prenese udarce in tresljaje
- Natančen nadzor ni potreben
Izberite proporcionalne ventile, ko:
- Potrebujete spremenljivo hitrost ali nadzor položaja
- Nemoteno delovanje je pomembno
- Energetska učinkovitost je pomembna
- Zmerna natančnost zadostuje
- Delo v tipičnih industrijskih okoljih
Za hidravlične podatke glejtevodnik hidravličnih proporcionalnih ventilov
Servo ventile izberite, ko:
- Potrebna je izjemno visoka natančnost
- Potreben je zelo hiter odziv
- Stroški so drugotnega pomena glede na uspešnost
- Hidravlično tekočino lahko vzdržujete zelo čisto
- Aplikacija to zahteva (letalstvo, testiranje)
Ključne meritve uspešnosti, ki jih morate poznati
Pri izbiri proporcionalnega ventila več meril delovanja določa, kako dobro bo deloval v vaši aplikaciji.
Ocene pretoka in tlaka
Največji pretok
- Običajno določeno pri standardnem padcu tlaka (npr. 5 barov ali 70 psi)
- Tipični razponi: 7-1000 L/min (2-260 GPM)
- Izberite glede na zahteve glede hitrosti aktuatorja
Največji tlak
- Varna omejitev delovnega tlaka
- Tipični razponi: 280–400 barov (4000–5800 psi)
- Mora preseči največji tlak vašega sistema
Padec tlaka
- Izguba tlaka na ventilu pri nazivnem pretoku
- Nižje je boljše za učinkovitost
- Tipično: 5–35 barov (70–500 psi) pri nazivnem pretoku
Natančnost in ponovljivost
Histereza
Izhodna razlika pri približevanju iste točke iz različnih smeri
- Tipično: 2-5 % obsega
- Nižje je boljše za natančne aplikacije
Linearnost
Kako natančno pretok ventila sledi vhodnemu signalu
- Tipično: ±2 % celotnega obsega
- Linearne ventile je lažje krmiliti
Ponovljivost
Konsistentnost pri vračanju na isti vhodni signal
- Običajno: ±1–3 % celotnega obsega
- Pomembno za dosledno proizvodnjo
Mrtvi pas
Razpon vhodnega signala, ki ne daje izhoda
- Običajno: 2–5 % celotnega obsega signala
- Vzrok za prekrivanje tuljave, potrebno za tesnjenje
Primerjalna tabela zmogljivosti
| Vrsta ventila | Razpon pretoka | Pritisk | Odzivni čas | Histereza | Toleranca na kontaminacijo | Relativni stroški |
|---|---|---|---|---|---|---|
| Osnovno proporcionalno | 7-100 L/min | Do 280 barov | 20-100 ms | 3-5 % | visoko | 2-4x |
| Proporcionalno z zaprto zanko | 7-1000 L/min | Do 350 barov | 10-50 ms | 1-2% | visoko | 4-8x |
| Servo-proporcionalno | 10-500 L/min | Do 350 barov | 5-20 ms | <1 % | Zmerno | 8-15x |
