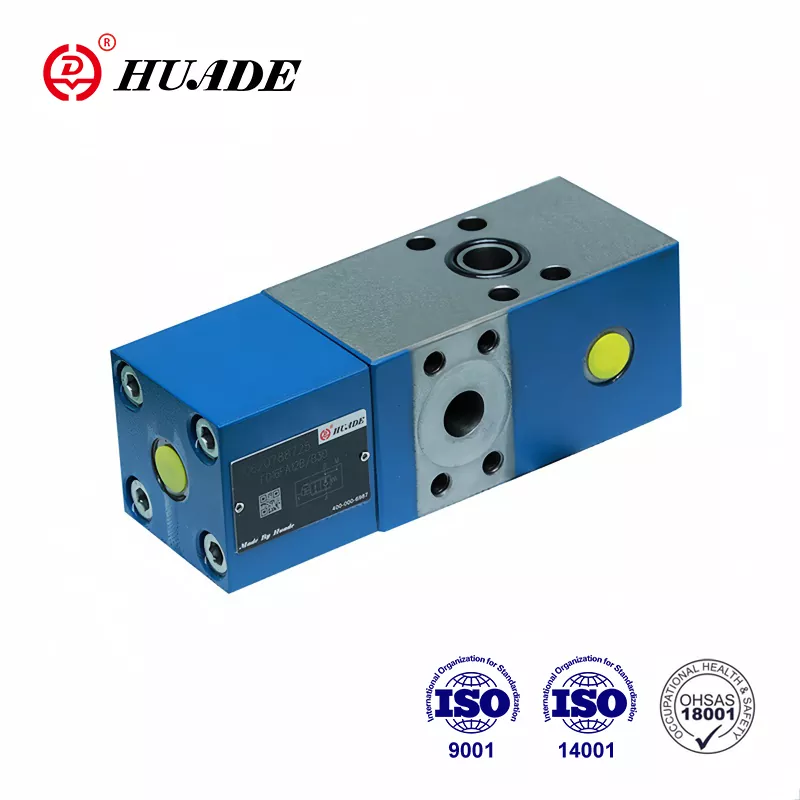

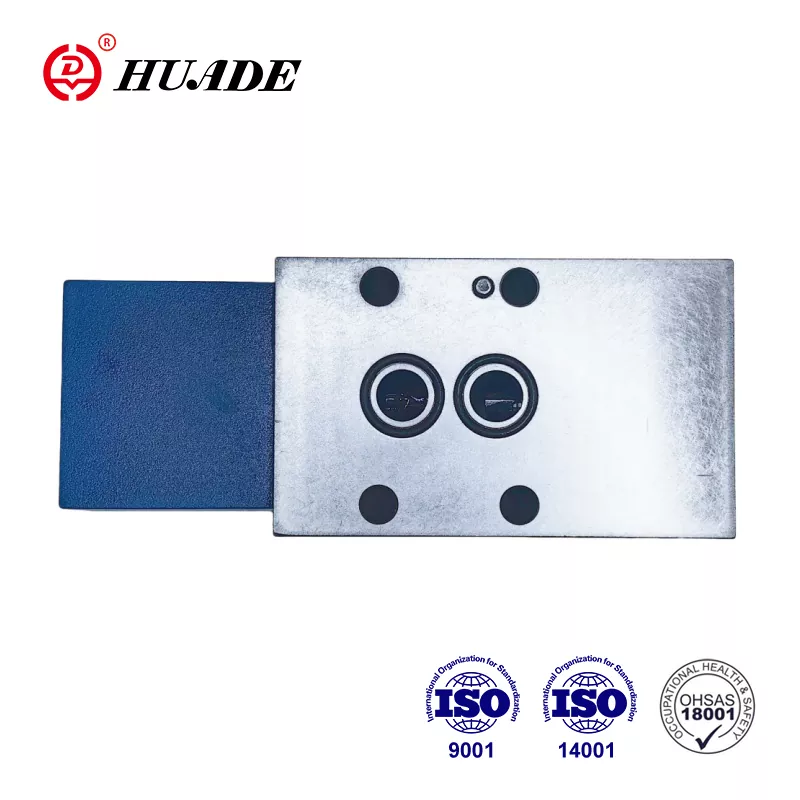

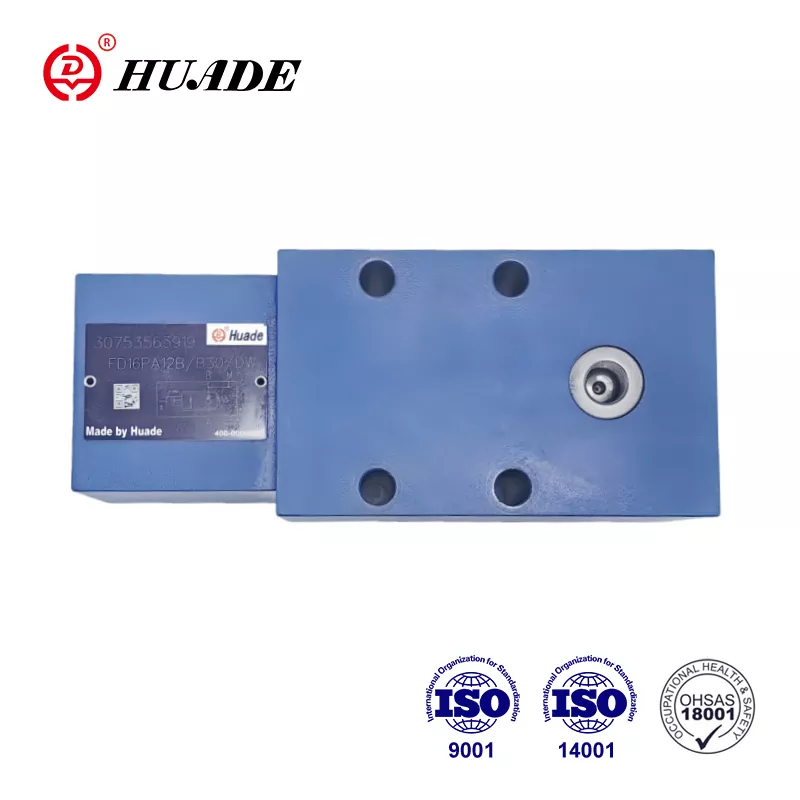

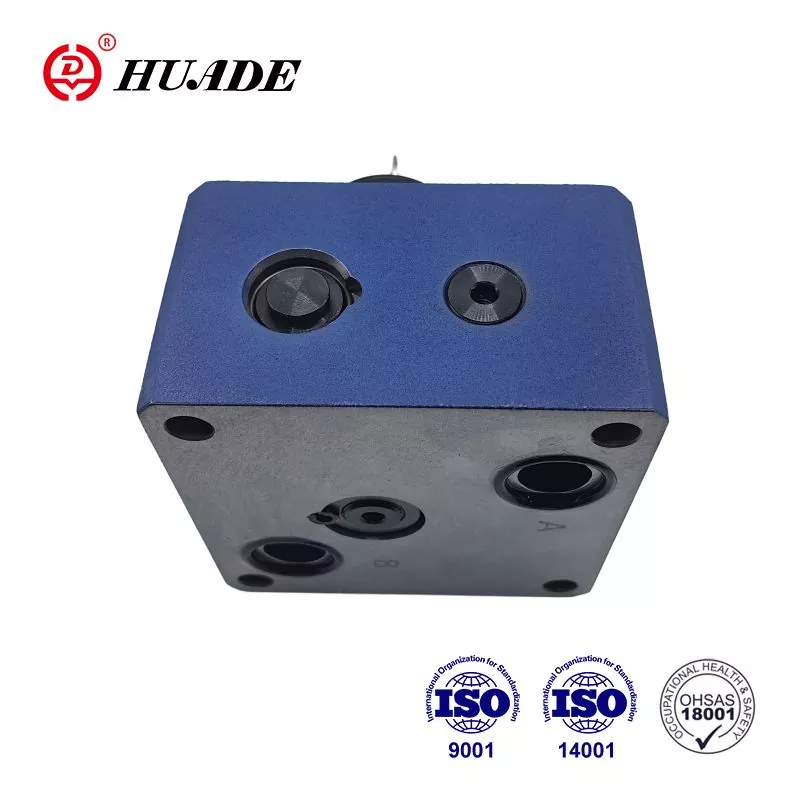

Pretočni ventil FD 12 se uporablja v hidravličnem sistemu za krmiljenje hitrosti hidravličnega motorja in cilindra. Ima visoko kakovost in poceni ceno. Huade Hydraulic uspešno nadzoruje stroške izdelkov in strankam zagotavlja cenovno dostopne hidravlične FD kontrolne Q-metrske ventile. Eden od razlogov za dobro kakovost je, da ima Huade Hydraulic dober nadzorni sistem. Tovarna je uvedla več kot 750 napredne opreme z vsega sveta. Vsi pretočni ventili, ki jih nudi Huade Hydraulic, izpolnjujejo mednarodne standarde.
|
Delovni tlak, priključki A, X (MPa) |
do 31.5 |
|
Delovni tlak. vrata B (MPa) |
do 42 |
|
Tlak pilota, priključek X (območje nadzora pretoka) (MPa) |
min.2 do 3,5, maks.31,5 |
|
Tlak razpok, A do B (MPa) |
0.2 |
|
Nastavitveni tlak za sekundarni razbremenilni ventil (MPa) |
do 40 |
|
Pretok (l/min) |
80 (velikost 12) 200 (velikost 16) |
|
Površinsko razmerje predodprtine |
območje sedeža lopute/območje pilotske tuljave = 1/20 |
|
Temperaturno območje tlačne tekočine (℃) |
-30 do +80 |
|
Razpon viskoznosti (mm²/s) |
10 do 800 |
|
Tlačna tekočina |
Mineralno olje (za tesnilo NBR) ali fosfatni ester (za tesnilo FPM) |
Lastnosti:
▶ Vzorec vrat po DIN 24 340, od D,ISO 5781 in CETOP - RP 121H
▶ Kontrolni ventil, ki ne pušča. Kontrolni Q-meter nadzoruje povratni tok Q2 glede na tok, ki je usmerjen v nasprotno stran aktuatorja Q1 z valji, pri čemer je treba upoštevati razmerje površin ( Q2=Q1φ ).
▶ Obvodni ventil, prosti pretok v nasprotni smeri
▶ Opcijsko vgrajen sekundarni varnostni ventil (samo za ventile s prirobničnimi priključki).
Uporaba:
Check-Q-meter ventili FD12 se uporabljajo v hidravličnih sistemih za vplivanje na hitrosti hidravličnih motorjev in cilindrov neodvisno od obremenitve (preprečuje pobeg). Poleg tega obstaja izolirana funkcija za zaščito pred pokom cevi.

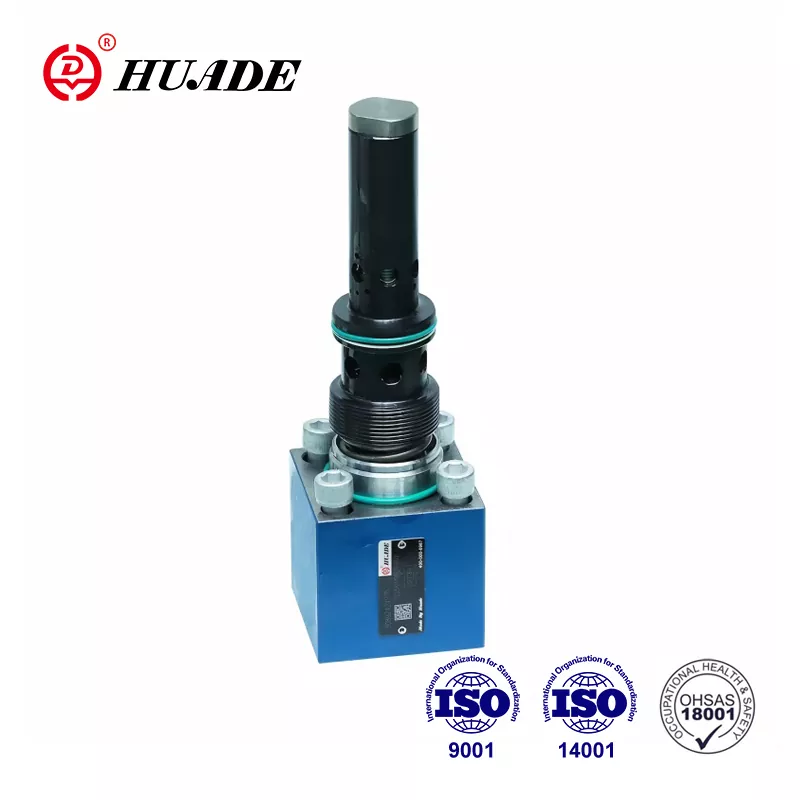

Kontrolni Q-meter je v osnovi sestavljen iz ohišja (1), glavne lopute (2), krmilnega dela (3), krmilnega tuljave (4), dušilne tuljave (5) in dušilnika pilota (6).
Zgradba merilnega ventila Check-Q-Meter FD 12
Simbol ventila Check-Q-Meter FD 12
Primeri vezij
Opomba:
Dveh kontrolnih Q-metrov ni mogoče uporabiti za nadzor dveh jeklenk, ki sta mehansko prisiljena skupaj premikati, saj ni mogoče zagotoviti sinhronizacije in enakega tlaka v vsaki jeklenki.
Zato morajo biti jeklenke opremljene z dvema pilotno vodenima protipovratnima ventiloma, tipa SL. Kontrolni Q-meter je nameščen v skupnem vodu.
V tem primeru obremenitveni tlak ne sme preseči 20MPa!
