Ko potrebujete natančen nadzor pretoka v kompaktnih hidravličnih sistemih, ponuja sendvič plošča povratnega ventila Z2S 10 zanesljivo rešitev. Ta krmilno vodeni protipovratni ventil Bosch Rexroth zagotavlja blokado brez puščanja v obliki sendvič plošče, ki prihrani prostor. Z2S 10 služi za manjše do srednje velike hidravlične aplikacije, kjer sta ključnega pomena ohranjanje položaja in preprečevanje povratnega toka.
Z2S 10 uporablja enaka temeljna načela oblikovanja kot večji modeli v seriji Z2S, vendar njegova oznaka velikosti 10 pomeni, da ustreza montažnim vzorcem CETOP 05 in ne večjim vmesnikom CETOP 07. Zaradi tega manjšega odtisa je sendvič plošča povratnega ventila Z2S 10 idealna za mobilno opremo, kompaktne industrijske stroje in aplikacije, kjer je prostor zelo pomemben.
Osnovne oblikovne značilnosti
Sendvič plošča protipovratnega ventila Z2S 10 deluje prek vzmetnega loputastega mehanizma v kombinaciji s pilotnim krmiljenjem. Hidravlična tekočina prosto teče od vrat A1 do A2 ali od B1 do B2, ko tlak potisne v smeri naprej. Element ventila se dvigne s svojega sedeža in omogoči prehajanje olja z minimalnim uporom. Ko se tok poskuša obrniti, vzmet in vzvratni tlak prisilita loputo trdno ob njen sedež, kar ustvari tesnilo med kovino, ki preprečuje kakršno koli puščanje.
Kar razlikuje Z2S 10 od preprostih protipovratnih ventilov, je njegova sposobnost pilotnega delovanja. Pritisk na krmilno odprtino X ali Y hidravlično odpre ventil v nasprotni smeri blokiranja. Ta funkcija omogoča nadzorovano znižanje obremenitev ali namerno obračanje toka, ko to zahteva načrt vašega sistema. Brez krmilnega tlaka sendvič plošča protipovratnega ventila Z2S 10 ohranja svojo funkcijo blokiranja za nedoločen čas brez odnašanja ali puščanja.
Konfiguracija sendvič plošče Z2S 10 meri približno 162 mm v dolžino in 57 mm v višino. Ventil doda približno 25 mm vaši debelini sklada, če je nameščen med druge hidravlične komponente. Štirje vijaki M8 pritrjujejo glavne pritrdilne točke, dva vijaka M5 pa skrbita za pomožne povezave. Skupna teža znaša od 2,8 do 3,2 kilograma, odvisno od specifične različice in možnosti.
Bosch Rexroth proizvaja ohišje ventila Z2S 10 iz visokokakovostnega litega železa ali jekla s površinsko obdelavo, odporno proti koroziji. Standardna različica uporablja NBR tesnila, primerna za hidravlična olja na mineralni osnovi. Kadar vaša aplikacija zahteva tekočine s fosfatnimi estri ali drugo sintetično hidravliko, lahko določite tesnila FKM tako, da dodate oznako "V" svoji številki dela.
Tehnične specifikacije
Sendvič plošča protipovratnega ventila Z2S 10 zdrži največji delovni tlak do 315 barov, kar je enako kot njena večja različica Z2S 16. Ta ocena 31,5 megapaskala pomeni, da Z2S 10 zanesljivo deluje tudi v visokotlačnih hidravličnih tokokrogih. Največja zmogljivost pretoka doseže 80 litrov na minuto v smeri prostega pretoka, kar ustreza večini majhnih do srednjih aktuatorjev in hidravličnih motorjev.
Možnosti tlaka pokanja za Z2S 10 vključujejo nastavitve 3, 5, 7,5 in 10 barov. Ta tlak pokanja določa, koliko vzvratnega tlaka nastane, preden se ventil popolnoma usede. Nižji tlaki razpok zagotavljajo strožji nadzor z manjšim kopičenjem tlaka, medtem ko višje nastavitve dopuščajo večji protitlak pred blokiranjem. Vaša izbira je odvisna od tega, ali vaša aplikacija potrebuje takojšnjo zaustavitev ali lahko sprejme nekaj dviga tlaka med zapiranjem.
Območje delovne temperature sega od -30°C do +80°C s standardnimi NBR tesnili. Variante tesnil FKM delujejo od -20°C do +80°C. Te temperaturne omejitve pokrivajo večino delovnih okolij industrijske in mobilne opreme. Za pravilno delovanje Z2S 10 mora vaša hidravlična tekočina vzdrževati viskoznost med 2,8 in 500 kvadratnimi milimetri na sekundo.
Čistoča tekočine pomembno vpliva na zanesljivost sendvič plošče povratnega ventila Z2S 10. Bosch Rexroth kot minimalne standarde čistoče določa NAS 1638 Class 9 ali ISO 4406 20/18/15. Onesnaženo olje nosi delce, ki se lahko vgradijo v tesnilne površine in povzročijo puščanje ali preprečijo pravilno zapiranje ventila. Namestitev ustrezne filtracije pred Z2S 10 ščiti vašo naložbo in zagotavlja dosledno delovanje.
Razmerja pilotnih površin v zasnovi Z2S 10 sledijo podobnim razmerjem kot pri drugih ventilih serije Z2S. Razmerje med pilotnim in blokirnim območjem ustvarja mehansko prednost, tako da relativno nizek pilotni tlak lahko odpre ventil proti visokemu sistemskemu tlaku. Ta zasnova pomeni, da za učinkovito delovanje Z2S 10 ne potrebujete ločenih visokotlačnih krmilnih napajalnikov.
Pogoste aplikacije
Mobilna hidravlična oprema pogosto vključuje sendvič ploščo protipovratnega ventila Z2S 10. Kompaktni bagri, mini nakladalci in kmetijski stroji imajo koristi od majhne velikosti ventila in zanesljive funkcije blokiranja. Ko nakladalna žlica zadrži material nad glavo, Z2S 10 prepreči odnašanje cilindra, tudi če hidravlične cevi odpovejo ali upravljavec nehote premakne krmilne ročice v nevtralni položaj.
Industrijska oprema za stiskanje uporablja Z2S 10 za vzdrževanje položaja bata med postopki oblikovanja. Stiskalnice za žigosanje kovin, zavorne stiskalnice in stroji za stiskanje potrebujejo cilindre, ki držijo točne položaje, medtem ko delujejo oblikovalne sile. Značilnost ničelnega puščanja sendvič plošče protipovratnega ventila Z2S 10 zagotavlja dimenzijsko natančnost v končnih delih z odpravo kakršnega koli premikanja cilindra med ciklom stiskanja.
Lesnoobdelovalni stroji vključujejo Z2S 10 za vpenjalna in držalna vezja. CNC rezkalniki, robni trakovi in ploščne žage uporabljajo hidravlične spone za pritrditev obdelovancev med rezanjem. Oblika sendvič plošče proizvajalcem strojev omogoča ustvarjanje kompaktnih razdelilnikov ventilov, ki integrirajo več vpenjalnih vezij v omejenem prostoru pod delovnimi mizami.
Dvižne mize in škarjasta dvigala se zanašajo na Z2S 10 za varnost pri držanju tovora. Ko dvižna ploščad podpira delavce ali materiale na dvignjenih položajih, sendvič plošča povratnega ventila Z2S 10 zagotavlja odvečno varnost z blokiranjem odprtin cilindra neodvisno od glavnega smernega ventila. Tudi če krmilni ventili odpovejo ali hidravlični vodi počijo, Z2S 10 prepreči nenadzorovan spust.
Stroji za brizganje plastike v manjšem tonažnem razponu uporabljajo Z2S 10 za vezje za vpenjanje kalupov. Ventil vzdržuje natančno silo vpenjanja v celotnem ciklu vbrizgavanja in hlajenja. Montaža na sendvič ploščo poenostavlja zasnovo razdelilnika, saj lahko inženirji zložijo več funkcij ventila navpično, namesto da jih razporedijo v večje vodoravne vzorce.
Nabava in cene
Originalna sendvič plošča povratnega ventila Bosch Rexroth Z2S 10 običajno stane med 180 in 280 ameriških dolarjev pri pooblaščenih distributerjih. Uradni kanali Rexroth zagotavljajo popolno tehnično dokumentacijo, garancijsko kritje in dostop do podpore za inženiring aplikacij. Dobavni roki običajno trajajo en do dva tedna za standardne konfiguracije, ki so na zalogi distributerja.
Specializirani dobavitelji hidravlike, kot sta Airline Hydraulics in [BuyRexroth.com](http://buyrexroth.com/), vzdržujejo zaloge posebej za severnoameriški trg. Ti distributerji pogosto pošiljajo v treh do sedmih dneh in lahko zagotovijo paketne ponudbe, ko naročate več ventilov ali celotne hidravlične sisteme. Njihova cena običajno pade v razpon od 170 do 260 dolarjev, odvisno od količine in konfiguracije.
Evropski kupci lahko dostopajo do Z2S 10 prek lokalnih servisnih centrov Bosch Rexroth in pooblaščenih distributerjev po Nemčiji, Franciji, Italiji in drugih trgih. Cene na evropskih trgih se gibljejo od približno 160 do 250 evrov, s podobnimi dobavnimi roki kot pri severnoameriških virih.
Alternativni proizvajalci izdelujejo združljive različice sendvič plošče protipovratnega ventila Z2S 10. Kitajski proizvajalec Huade Hydraulic izdeluje serijo HD Z2S 10, ki ohranja enak montažni vzorec CETOP 05 in podobne specifikacije. Te alternative običajno stanejo 25 do 35 odstotkov manj kot pristni izdelki Rexroth, s ceno okoli 120 do 200 dolarjev. Kompromis vključuje manjšo tehnično dokumentacijo in manj celovito garancijsko podporo.
Ko naročate Z2S 10, preverite celotno številko dela, vključno z oznako serije, kodo tlaka pokanja in specifikacijo materiala tesnila. Celotna številka dela je lahko videti kot Z2S10-1-5X za 3-barski tlačni ventil za pokanje s tesnili NBR v trenutni seriji 5X. Dodajanje "/V" določa tesnila FKM, medtem ko se blokirna konfiguracija (A, B ali AB) pojavi prej v zaporedju številk dela.
Navodila za namestitev
Namestitev sendvič plošče povratnega ventila Z2S 10 zahteva posebno pozornost pri pripravi montažne površine. Parna površina mora doseči največjo hrapavost Ra 0,8 in ohraniti ravnost znotraj 0,01 mm na 100 mm dolžine površine. Te specifikacije niso neobvezna priporočila. Grobe ali deformirane montažne površine bodo povzročile puščanje O-tesnila, kar ogrozi celoten namen uporabe povratnega ventila brez puščanja.
Z2S 10 uporablja posebne velikosti O-tesnila, ki se razlikujejo od večjih modelov Z2S. Glavna vrata A, B, P in T zahtevajo O-obroče z zunanjim premerom 16 mm in prečnim prerezom 2 mm. Pilotna vrata X in Y uporabljajo manjše O-obroče 8 mm x 1,5 mm. Pred namestitvijo preverite, ali imate ustrezen komplet O-obročev, ker uporaba napačnih velikosti zagotavlja puščanje in morebitne težave s kontaminacijo.
Specifikacije navora so zelo pomembne pri namestitvah s sendvič ploščami. Zategnite štiri pritrdilne vijake M8 na 41 njutonmetrov v diagonalnem križnem vzorcu. Dva pomožna vijaka M5 zahtevata 8,8 Nm navora. Premajhen navor omogoča puščanje in morebitno premikanje ventila, medtem ko lahko prekomerni navor ukrivi ohišje ventila iz aluminija ali litega železa. Vedno uporabljajte umerjen momentni ključ namesto udarnih ključev ali ocenjevanja na otip.
Postavite sendvič ploščo protipovratnega ventila Z2S 10 tako, da se zatiči za zatič natančno poravnajo z luknjami v vašem montažnem razdelilniku ali podplošči. Ti vtični zatiči preprečujejo stransko premikanje, ki bi lahko med tlačnimi cikli strgalo O-tesnila. Pred montažo temeljito očistite vse montažne površine, da odstranite vse kovinske ostružke, umazanijo ali stari tesnilni material, ki bi lahko ogrozil tesnjenje.
Ko pritrdite vse vijake, napolnite hidravlični sistem s čisto tekočino in večkrat zavrtite aktuatorje, preden uporabite polne delovne obremenitve. Ta postopek vloma odplakne ujeti zrak in preveri, ali Z2S 10 deluje pravilno. Med začetnim delovanjem spremljajte kakršno koli zunanje puščanje okoli tesnil O-tesnila. Majhna puščanja, ki se pojavijo med prvim pritiskom, pogosto kažejo na neustrezen navor vijaka ali površinsko onesnaženje.
Premisleki o sistemski integraciji
Sendvič plošča povratnega ventila Z2S 10 se običajno namesti med smerni regulacijski ventil in hidravlični aktuator, ki ga krmili. Ta postavitev omogoča, da Z2S 10 blokira odprtine aktuatorja, ko se smerni ventil premakne v nevtralni položaj. Pilotne odprtine se povežejo z delovnimi odprtinami smernega ventila, tako da vsak namerni pretok skozi smerni ventil prav tako odpre Z2S 10 v ustrezno smer.
Pri integraciji Z2S 10 v aplikacije z navpičnim cilindrom, kot so dvižne mize ali tlačilke, bodite pozorni na napeljavo pilotskih vrat. Pilotni tlak mora premagati pokanje tlačne vzmeti in morebitni sistemski tlak, ki poskuša prisilno zapreti ventil. Nezadosten krmilni tlak bo preprečil odpiranje ventila, zaradi česar bo vaš aktuator ostal zaklenjen v položaju, tudi ko boste ukazali premikanje.
Priključki odprtin rezervoarja zahtevajo posebno pozornost pri Z2S 10. Vodilni priključek Y se običajno poveže z rezervoarjem neposredno ali prek odprtine rezervoarja smernega ventila. Ta povezava mora doseči pravi atmosferski tlak, da se ventil zanesljivo zapre. Kakršen koli protitlak v liniji rezervoarja lahko prepreči popolno zapiranje ventila, kar povzroči neželen odmik aktuatorja.
Pri dimenzioniranju hidravličnega sistema upoštevajte padec tlaka skozi sendvič ploščo povratnega ventila Z2S 10. Pravilno delujoč Z2S 10 kaže manj kot 3 bare izgube tlaka pri največjem nazivnem pretoku v smeri prostega pretoka. Ta padec tlaka zmanjša razpoložljivo silo na vašem aktuatorju in ustvarja toploto v vašem hidravličnem olju. Povečanje velikosti Z2S 10 za vaše zahteve glede pretoka zmanjša padec tlaka in izboljša učinkovitost sistema.
Več ventilov Z2S 10 je mogoče zložiti skupaj v konfiguracijo sendvič plošče za krmiljenje več aktuatorjev iz kompaktnega razdelilnika. Ta modularni pristop poenostavi vodovodne instalacije in zmanjša število potrebnih ločenih lokacij za namestitev ventilov. Vendar pa vsaka dodatna plast ventila poveča višino sklada in poveča število tesnil O-tesnila, ki zahtevajo pravilno namestitev.
Zahteve za vzdrževanje
Sendvič plošča protipovratnega ventila Z2S 10 potrebuje razmeroma minimalno vzdrževanje, ko deluje v okviru konstrukcijskih specifikacij. Načrtujte preglede vsakih šest do dvanajst mesecev, odvisno od vašega delovnega cikla in delovnega okolja. Med pregledi preverite morebitno zunanje pronicanje olja okoli tesnil O-tesnila in preverite, ali aktuatorji pravilno držijo položaj, ko so smerni ventili na sredini.
Preizkusite delovanje pilota z ukazom počasnega gibanja aktuatorja in potrditvijo gladkega, doslednega gibanja. Sunkovito ali obotavljajoče gibanje lahko pomeni, da se Z2S 10 ne odpira popolnoma zaradi kontaminacije ali nezadostnega krmilnega tlaka. Izmerite krmilni tlak na odprtinah X in Y pod delovnimi pogoji, da preverite, ali presega specifikacijo tlaka pokanja in morebitno trenje v pilotnem krogu.
O-tesnila zamenjajte vsaki dve do pet let kot preventivno vzdrževanje, ne glede na to, ali opazite puščanje. Tesnilni materiali NBR in FKM se sčasoma postopoma strdijo zaradi termičnega kroženja in izpostavljenosti kemikalijam. Utrjena tesnila izgubijo sposobnost prilagajanja manjšim površinskim nepravilnostim, kar sčasoma omogoči puščanje. Pri zamenjavi tesnil preglejte, ali so na loputi ventila in sedežnih površinah zareze, erozija ali vgrajena kontaminacija.
Med rednim delovanjem spremljajte padec tlaka na sendvič plošči povratnega ventila Z2S 10. Naraščajoči padec tlaka skozi čas kaže na kopičenje kontaminacije v notranjih prehodih ali delno zamašitev loputastega elementa. Ne prezrite postopno naraščajočih padcev tlaka, ker signalizirajo razvoj težav, ki bodo sčasoma povzročile popolno odpoved ventila.
Če se Z2S 10 ne sprosti, ko deluje krmilni tlak, najprej preverite ustrezen krmilni tlak na vstopu v ventil. Blokirani ali omejeni pilotni prehodi pogosto povzročijo napake pri sprostitvi. Preverite, ali priključki rezervoarja dejansko dosegajo atmosferski tlak brez omejitev. Če se ta vezja pravilno preverjajo, vendar se ventil še vedno ne sprosti, je notranja kontaminacija verjetno zagozdila loputni mehanizem.
Popolna okvara ventila, kjer pride do povratnega puščanja, pomeni, da je loputa ali sedež poškodovan. Kovinski delci od drugod v vašem sistemu se lahko vgradijo v tesnilne površine in preprečijo tesno zapiranje. Na tej točki zamenjajte celoten ventil Z2S 10, namesto da poskušate popravljati na terenu. Zaradi natančne strojne obdelave, ki je potrebna za pravilno tesnjenje površin, je popravilo na terenu nepraktično.
Primerjava alternativ velikosti 10
Parker Hannifin izdeluje pilotno vodene protipovratne ventile v podobnih velikostih kot Z2S 10. Parkerjevi sendvič ventili CETOP 05 ponujajo primerljive specifikacije z nekoliko drugačno notranjo zasnovo. Njihove cene se običajno ujemajo z ravnmi Bosch Rexroth, zato je vaša izbira bolj odvisna od obstoječih sistemskih komponent in odnosov z distributerji kot od stroškov.
HYDAC proizvaja nepovratne ventile s sendvič ploščo, ki se namestijo na vzorce ISO 4401-05, ki ustrezajo odtisu Z2S 10. HYDAC poudarja odpornost proti koroziji in ponuja različice s funkcijami predodpiranja, ki zmanjšajo hidravlični udar med prehodi ventilov. Njihova cena je približno 10 do 15 odstotkov višja kot pri sendvič plošči protipovratnega ventila Z2S 10, vendar lahko aplikacije, občutljive na skoke tlaka, upravičijo premijo.

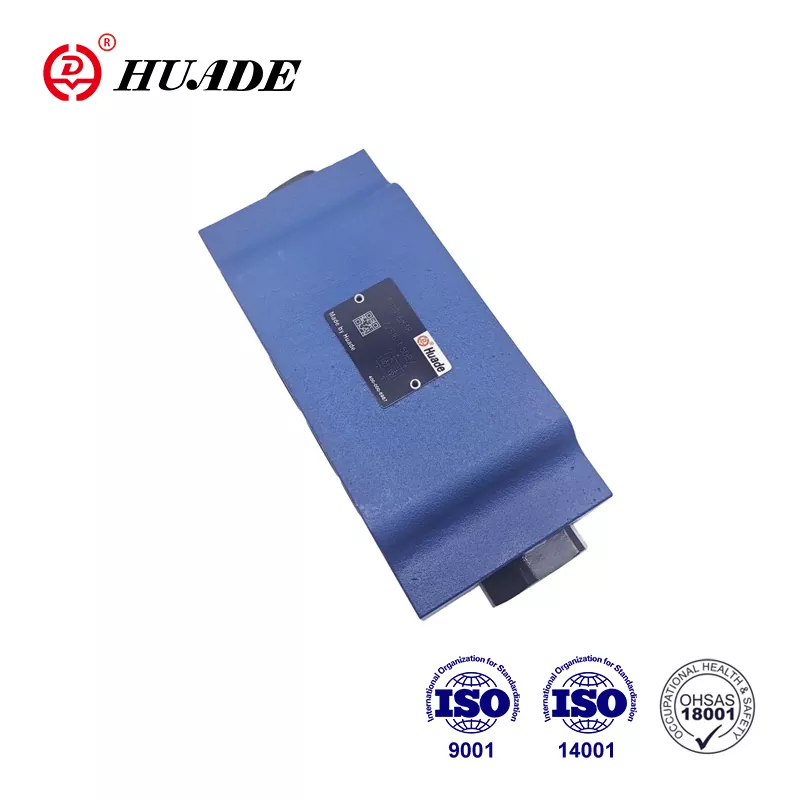

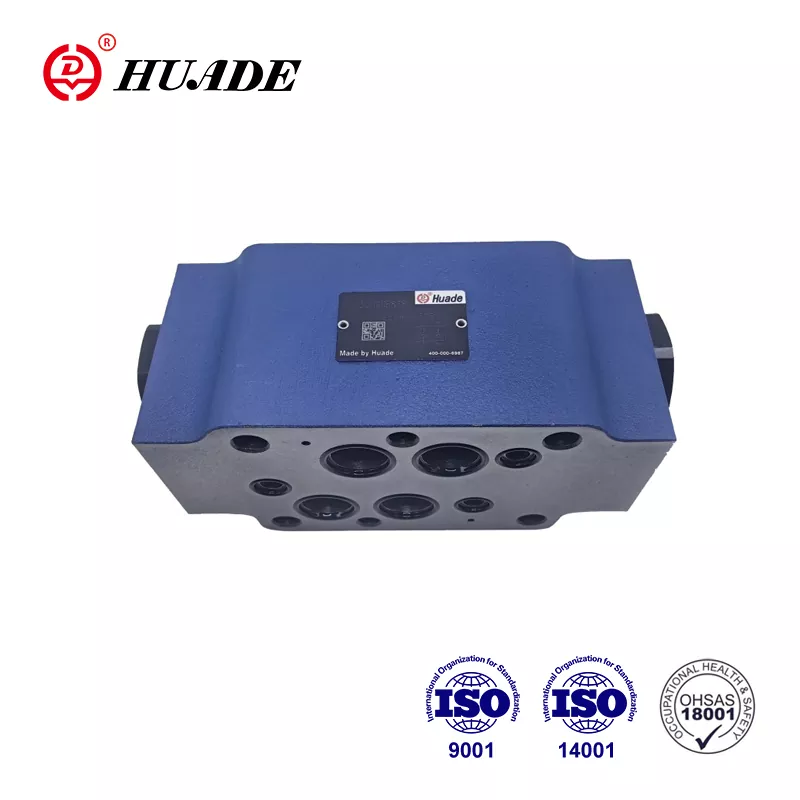

Huade HD Z2S 10 predstavlja neposredno nadomestno možnost, proizvedeno na Kitajskem. Huade ohranja enake montažne dimenzije, vzorce vrat in stopnje tlaka, medtem ko prodaja po znatno nižjih cenah. Številni uporabniki uspešno uporabljajo ventile Huade v stroškovno občutljivih aplikacijah, kjer imajo izpadi obvladljive posledice. Vendar imajo kritični varnostni sistemi koristi od Bosch Rexrothovega dokaza o kakovosti in celovite tehnične podpore.
Eaton Vickers proizvaja krmilne povratne ventile, optimizirane za večje pretoke. Če vaša aplikacija presega omejitev 80 litrov na minuto Z2S 10, razmislite o alternativah Vickers, ki lahko nudijo boljše značilnosti pretoka. Njihovi vzorci vgradnje uporabljajo podobne, vendar ne enake dimenzije, zato pred naročilom preverite združljivost.
Sun Hydraulics izdeluje povratne ventile s krmilnim krmiljenjem v obliki vložka, ki ponujajo alternativo oblikam sendvič plošč. Kartuše Sun sicer niso neposredna zamenjava za Z2S 10, vendar lahko z različnimi oblikami razdelilnika dosežejo podobne funkcije. Ta možnost je smiselna predvsem za nove zasnove sistemov in ne za aplikacije za naknadno vgradnjo.
Različice serije in številke delov
Bosch Rexroth proizvaja sendvič ploščo povratnega ventila Z2S 10 v več serijskih oznakah. Serija 5X predstavlja trenutno proizvodnjo s tesnili iz NBR za uporabo v mineralnem olju. Prejšnje serije, kot sta 50 in 60, se še vedno pojavljajo v podedovanih sistemih, vendar bi morale nove namestitve določati komponente 5X za najboljšo razpoložljivost delov v prihodnosti.
Dodajanje "V" k številki dela določa FKM tesnila namesto standardnega NBR. Na primer, Z2S10-1-5X uporablja tesnila za mineralno olje, medtem ko Z2S10-1-5X/V uporablja tesnila FKM, ocenjena za fosfatne estre ali sintetične tekočine. To razlikovanje je pomembno pri aplikacijah, kot je ognjeodporna hidravlika ali sistemi, ki uporabljajo okolju prijazna biorazgradljiva olja.
Konfiguracija blokiranja se pojavi v številki dela kot črkovna koda. "A" označuje blokiranje samo na vratih A, "B" blokira samo vrata B, "AB" pa blokira oba vrata. Večina aplikacij uporablja konfiguracijo AB, ker zagotavlja največjo prilagodljivost za različne zasnove vezij. Blokiranje z enim priključkom je namenjeno posebnim namenom, kjer morate aktuator držati samo na eni strani.
Tlak pokanja je prikazan kot številčna koda: "1" označuje 3 bare, "2" označuje 5 barov, "3" pomeni 7,5 bara in "4" označuje 10 barov tlaka pokanja. Nižji tlaki razpok zagotavljajo strožji nadzor, vendar lahko dovolijo več protitlaka pred sedenjem. Višji tlaki razpok bolje prenašajo nihanja tlaka v sistemu, vendar zahtevajo več krmilnega tlaka za odpiranje.
Celotne številke delov, kot sta R900409844 ali R900481624, identificirajo posebne konfiguracije Z2S 10 v sistemu naročanja Bosch Rexroth. Pri naročanju nadomestkov vedno uporabite te celotne številke delov, da zagotovite, da boste prejeli natanko pravo specifikacijo ventila za vašo aplikacijo. Generični opisi ali nepopolne številke delov lahko povzročijo prejemanje napačnih konfiguracij.
Odpravljanje pogostih težav
Ko sendvič plošča protipovratnega ventila Z2S 10 ne zdrži obremenitve in dovoli zanašanje aktuatorja, je treba raziskati več vzrokov. Najprej preverite, ali pilotna vrata ne prejemajo nenamernega pritiska, ki odpre ventil. Navzkrižno povezani krmilni vodi ali puščajoči smerni ventili lahko povzročijo dovolj pritiska, da odprejo Z2S 10, tudi če pričakujete, da se bo blokiral.
Preverite kontaminacijo hidravlične tekočine tako, da vzamete vzorec olja in ga analizirate na število delcev. Tudi drobni delci, nevidni s prostim očesom, lahko preprečijo pravilno tesnjenje. Če ravni kontaminacije presegajo specifikacije ISO 4406 20/18/15, očistite ali zamenjajte sistemske filtre in razmislite o dodajanju finejše filtracije pred Z2S 10.
Previdno preglejte zunanje vzorce puščanja. Puščanje okoli utorov O-tesnila kaže na poškodovana tesnila, neustrezen navor vijakov ali deformirane pritrdilne površine. Pronicanje olja iz samega ohišja ventila kaže na notranjo poškodbo, ki zahteva popolno zamenjavo ventila. Nikoli ne poskušajte popravljati notranjih komponent na terenu, ker zahtevana natančnost presega običajne zmogljivosti delavnice.
Če se Z2S 10 ne sprosti, ko uporabite krmilni tlak, izmerite dejanski tlak na krmilnih odprtinah X in Y med delovanjem. Potrebujete tlak, ki presega specifikacijo tlaka razpok, in morebitno trenje v pilotskih prehodih. Nezadosten krmilni tlak je najpogostejši vzrok za neuspešno sproščanje. Preverite zamašene krmilne cevi, premajhne pilotne prehode ali neustrezen tlak vašega smernega ventila.
Nenavaden hrup iz sendvič plošče protipovratnega ventila Z2S 10 med delovanjem običajno kaže na kavitacijo ali vstop zraka. Prepričajte se, da vaši priključki rezervoarja ohranjajo ustrezno raven olja in da sesalni vodi ne vnašajo zraka. Poškodbe zaradi kavitacije lahko hitro uničijo sedež ventila in površine lopute, kar zahteva popolno zamenjavo.
Prihodnji razvoj
Zasnova hidravličnega sistema se še naprej premika v smeri večje zmogljivosti spremljanja in diagnostike. Medtem ko osnovna sendvič plošča protipovratnega ventila Z2S 10 ostaja povsem mehanska komponenta, sodobni sistemi vedno bolj integrirajo senzorje tlaka in pretvornike položaja v razdelilnike ventilov. Ti senzorji zagotavljajo povratne informacije v realnem času o delovanju ventila in zdravju sistema, ne da bi bilo treba spreminjati sam Z2S 10.
Premik k elektrohidravličnim sistemom ustvarja nove aplikacije za krmilno vodene povratne ventile. Električni aktuatorji skrbijo za natančno pozicioniranje, medtem ko hidravlični krogi zagotavljajo visoko podporo moči, Z2S 10 pa varuje hidravlične položaje med prekinitvami napajanja. To komplementarno razmerje razširja primere uporabe kompaktnih povratnih ventilov v hibridnih sistemih napajanja.
Okoljski predpisi spodbujajo spremembe v formulacijah hidravličnih tekočin. Biorazgradljiva olja in nizkostrupene alternative pridobivajo tržni delež, zlasti pri mobilni opremi in okoljsko občutljivih lokacijah. Prihodnje specifikacije Z2S 10 lahko vključujejo tesnilne materiale, posebej optimizirane za te nove vrste tekočin, poleg trenutnih možnosti NBR in FKM.
Miniaturizacija mobilne hidravlike se nadaljuje, saj proizvajalci opreme iščejo zmanjšanje teže in izboljšano učinkovitost. Z2S 10 že dobro služi kompaktnim aplikacijam, vendar se lahko pojavijo še manjše različice za mikrohidravlične sisteme v robotiki in natančni proizvodni opremi.
Izbira po vaši meri
Izbira sendvič plošče povratnega ventila Z2S 10 se začne z izračunom vaših največjih zahtev glede pretoka. Če vaši aktuatorji potrebujejo več kot 80 litrov na minuto, večji modeli Z2S 16 ali Z2S 22 bolje ustrezajo vaši aplikaciji. Za pretoke pod 80 litrov na minuto Z2S 10 zagotavlja optimalno delovanje v kompaktnem paketu.
Nato določite najvišji delovni tlak. Ocena 315 barov Z2S 10 je primerna za večino aplikacij industrijske in mobilne opreme. Če vaš sistem deluje pod 150 bari, ste povsem znotraj zmogljivosti ventila. Sistemi, ki se približujejo ali presegajo 250 barov, zahtevajo posebno pozornost vsem komponentam sistema, vključno s pravilnim filtriranjem in vzdrževanjem tesnil.
Pazljivo pretehtajte omejitve prostora za namestitev. Sendvič plošča Z2S 10 doda 25 mm k višini sklada, celotna ovojnica pa meri 162 mm x 57 mm. Prepričajte se, da vaš razdelilnik ali območje za montažo ventila ustreza tem dimenzijam z ustreznim prostorom za hidravlične povezave in dostop za vzdrževanje.
Združljivost s tekočino določa izbiro tesnilnega materiala. Standardna NBR tesnila zanesljivo delujejo s hidravličnimi olji na osnovi nafte, ki predstavljajo večino industrijskih in mobilnih aplikacij. Tekočine s fosfatnimi estri, sintetična hidravlika ali biorazgradljiva olja zahtevajo tesnila FKM, ki jih določite tako, da dodate oznako V vaši številki dela.
Glede na proračun vpliva na to, ali boste izbrali originalne komponente Bosch Rexroth ali združljive alternative. Kritične varnostne aplikacije, pri katerih bi okvara ventila lahko povzročila poškodbe ali znatno materialno škodo, upravičujejo premijo za originalno opremo. Manj zahtevne aplikacije lahko sprejmejo stroškovno optimizirane alternative proizvajalcev, kot je Huade, brez ogrožanja sprejemljive zanesljivosti.
Sendvič plošča protipovratnega ventila Z2S 10 zagotavlja dokazano zmogljivost v kompaktnih hidravličnih aplikacijah. Njegova kombinacija zanesljivega blokiranja, pilotnega sproščanja in formata sendvič plošče, ki prihrani prostor, je primeren za mobilno opremo, industrijske stroje in specializirane proizvodne sisteme. Razumevanje specifikacij, zahtev za namestitev in potreb po vzdrževanju vam pomaga učinkovito namestiti ta ventil v vaših hidravličnih tokokrogih.
