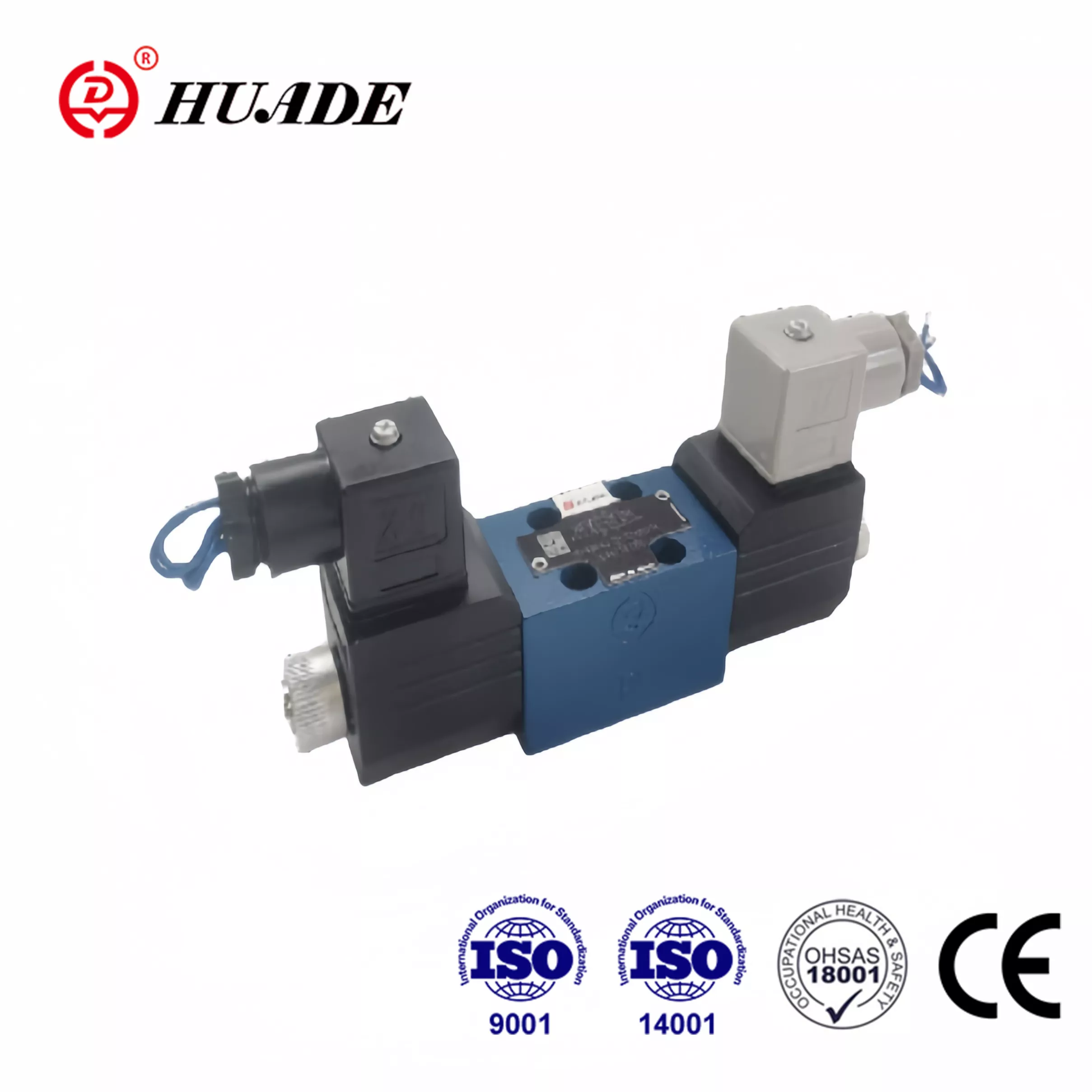

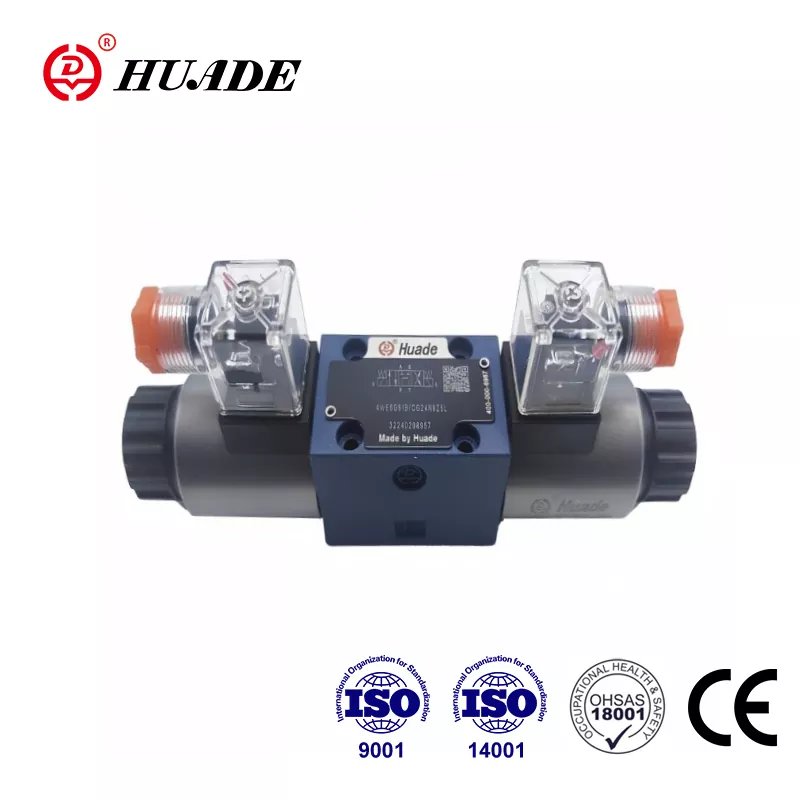

Ko ljudje iščejo "smerni regulacijski ventil WE 4 za Rexroth," običajno gledajo eno najpogostejših hidravličnih komponent v industrijskih strojih. Ime pa je lahko nekoliko zmedeno. Kar večina ljudi pravzaprav misli z "WE 4", je ventil serije Rexroth WE 6 s 4-potno funkcijo. »4« se nanaša na štiri glavne odprtine na ventilu, medtem ko vam »6« pove oznako velikosti, ki se ujema z industrijskim standardom NG6 ali CETOP 3 montažnim vzorcem.
To razlikovanje je pomembno, ker če naročate dele ali načrtujete sistem, morate natančno vedeti, s čim delate. Rexrothov smerni regulacijski ventil v tej kategoriji je že desetletja delovni konj v hidravličnih sistemih in obstajajo dobri razlogi, zakaj ostaja priljubljen še danes.
Zakaj je ventil Rexroth WE 6 poseben
Rexroth WE 6 smerni regulacijski ventil izstopa v natrpanem področju hidravličnih ventilov, saj združuje resne zmogljivosti v kompaktnem paketu. Ta ventil lahko prenese tlake do 350 barov, kar je približno 5076 psi, in pretoke do 80 litrov na minuto, če uporabljate različico solenoida z enosmernim tokom. Za AC solenoid to pade na 60 litrov na minuto, vendar je to še vedno dovolj za večino industrijskih aplikacij.
Ventil uporablja tako imenovano zasnovo solenoida z neposrednim delovanjem z mokrim zatičem. Ne da bi preveč posegali v tehniko, to pomeni, da elektromagnetna tuljava sedi v hidravličnem olju, kar jo ohladi in poskrbi za tišje delovanje. Olje tudi maže gibljive dele, kar podaljša življenjsko dobo ventila. To se razlikuje od nekaterih cenejših modelov, kjer solenoid sedi zunaj olja in teče bolj vroče.
Tisto, kar resnično loči ta smerni regulacijski ventil, je, da izpolnjuje mednarodne standarde. Montažni vzorec sledi standardu ISO 4401-03-02-0-05, ki je enak ameriškemu standardu NFPA D03. Ta standardizacija pomeni, da lahko zamenjate ventil Rexroth z ventilom NG6 druge znamke, ne da bi zamenjali montažno ploščo ali vodovod. To je velika stvar, ko vzdržujete starejšo opremo ali poskušate hitro nabaviti dele.
Razumevanje 4-smerne funkcije
Ko govorimo o 4-smernem krmilnem ventilu, opisujemo, kako ventil krmili hidravlični pretok. Ventil ima štiri glavne priključke, običajno označene s P, T, A in B. Priključek P se poveže z vašo črpalko in dovaja hidravlično tekočino pod pritiskom. Vrata T se povežejo z vašim rezervoarjem in so tam, kjer se tekočina vrača. Priključki A in B se povežeta z vašim hidravličnim cilindrom ali motorjem.
Ventil Rexroth WE 6 je lahko konfiguriran kot ventil 4/3, kar pomeni štiri priključke in tri položaje, ali ventil 4/2 s štirimi priključki in dvema položajema. Različica s tremi položaji je pogostejša, ker vam daje nevtralen srednji položaj, kjer se ventil vrne, ko izklopite električni signal.
Različni sredinski položaji delajo različne stvari. Zaprto središče, ki ga Rexroth imenuje "C" spool, blokira vsa vrata v srednjem položaju, vendar povezuje A in B z rezervoarjem. To je uporabno, ko morate tovor držati na mestu. Odprto središče, označeno kot "G" ali "T" v Rexrothovem sistemu, povezuje črpalko neposredno z rezervoarjem v nevtralnem položaju, medtem ko blokira A in B. To je tisto, kar bi uporabili pri zobniški črpalki s fiksno prostornino, ker omogoča, da se črpalka razbremeni, ko se nič ne premika.
Priljubljena je tudi konfiguracija "E" tuljave. Blokira črpalko, vendar na sredini povezuje A, B in T. In če potrebujete največjo zadrževalno silo, tuljava "H" popolnoma blokira vse štiri odprtine v nevtralnem položaju. To je tisto, kar strojniki uporabljajo za objemke za objemke, ker skoraj ni puščanja, ko je objemka nastavljena.
Kako se ventil Rexroth primerja s konkurenco
Trg smernih krmilnih ventilov NG6 je konkurenčen, Parker Hannifin in Eaton Vickers ponujata podobne izdelke. Vse tri glavne znamke izdelujejo ventile, ki se fizično izmenjujejo, ker sledijo istemu standardu CETOP 3. Tako se vaša odločitev o nakupu zmanjša na podrobnosti o zmogljivosti, ceni in tem, kako hitro lahko dobite ventil.
Rexroth WE 6 in Vickers DG4V-3 imata največ 80 litrov na minuto in 350 barov na glavnih vratih. Parkerjeva serija D3W zahteva večjo zmogljivost pretoka, do 150 litrov na minuto v enakem odtisu D03. To je lahko pomembno, če premikate meje, vendar za večino aplikacij zagotavlja ventil Rexroth veliko zmogljivosti.
Eno od področij, kjer se kažejo razlike, je nazivni tlak v odprtini rezervoarja. Ventil Rexroth običajno omogoča 160 barov protitlaka na T priključku za nekatere vrste tuljav. Parkerjev D3W dosega tlak do 210 barov, visokozmogljiva različica Vickers DG4V-3 pa doseže 207 barov. Če imate dolge povratne cevi ali morate obvladati protitlak, lahko to vpliva na vašo izbiro.
Cenovno se smerni regulacijski ventil Rexroth običajno giblje okoli 255 GBP za osnovno enoto, čeprav se cene razlikujejo glede na konfiguracijo in kraj nakupa. Te ventile lahko najdete pri industrijskih distributerjih, na eBayu za rabljene ali odvečne enote in pri večjih dobaviteljih, kot je RS Online.
Zakaj je čistoča tekočin pomembnejša, kot si mislite
Tukaj je nekaj, kar ujame veliko ljudi nepripravljenih glede ventila Rexroth WE 6. Čeprav je izdelan robustno in lahko prenese 350 barov tlaka, je presenetljivo občutljiv na umazano hidravlično olje. Natančno prileganje med tuljavo in izvrtino je tisto, kar omogoča tesnjenje ventila pri visokem tlaku, vendar ta enaka tesna zračnost, običajno med 3 in 13 mikroni, pomeni, da lahko delci zagozdijo stvari.
Ko onesnaževalci pridejo v to majhno vrzel, ustvarijo tisto, čemur industrija pravi spool stiction ali silt lock. Tuljava se zatakne in se ne premakne, tudi ko je solenoid pod napetostjo. Če uporabljate elektromagnete za izmenični tok, lahko to dejansko prežge tuljavo, ker ostane v načinu visokega zagonskega toka, namesto da pade na zadrževalni tok, ko se tuljava premakne.
Rexroth določa, da mora vaš hidravlični sistem vzdrževati razred čistosti ISO 4406 20/18/15. To ni samo predlog. Dobra filtracija in preprečevanje vstopa kontaminacije v vaš sistem je verjetno najpomembnejša stvar, ki jo lahko naredite, da bodo vaši smerni regulacijski ventili delovali zanesljivo. Pomembneje je več kot nakup najdražjega ventila ali pretirano načrtovanje električnih krmilnikov.
Pravilna vzdrževalna rutina vključuje preverjanje filtrirnih elementov glede na tlačno razliko, ohranjanje olja hladnega in zagotavljanje, da voda ne pride v sistem. Stari hidravlični pregovor pravi, da je vaše olje "čisto, hladno in suho", in to je resnično ključ do dolge življenjske dobe ventila.
Električne povezave in zaščita
Ventil Rexroth WE 6 ima različne možnosti napetosti. Dobite lahko 24 VDC, kar je običajno v mobilni opremi in novejših industrijskih strojih. Obstaja tudi 230 VAC za starejše industrijske sisteme in 110 VDC za nekatere specializirane aplikacije. AC in DC solenoidi so zamenljivi na istem ohišju ventila, kar vam daje prilagodljivost, če nadgrajujete sistem.
Ko izklopite napajanje elektromagnetnega ventila, ta ustvari napetostni skok. To je samo fizika, vendar lahko povzroči težave z vašo nadzorno elektroniko, če z njo ne ravnate pravilno. Potrebujete zunanjo prenapetostno zaščito v vaši električni plošči ali pa naročite ventil s konektorjem, ki ima vgrajeno zaščito pred motnjami.
Ventil ponuja tudi možnosti ročnega preklopa. Standardna ročna preglasitev omogoča tehniku, da premakne tuljavo s pritiskom na gumb, ko je napajanje izklopljeno. To je neprecenljivo med odpravljanjem težav ali zagonom. Na voljo je tudi možnost gobastega gumba z zaporo, ki zaklene ventil v ročnem položaju, dokler ga ne izvlečete nazaj.
Kdaj uporabiti ta ventil in kdaj iskati drugje
Smerni regulacijski ventil Rexroth WE 6 se odlikuje po enostavnem vklopno-izklopnem krmiljenju. Če potrebujete hidravlični cilinder za iztegovanje ali vlečenje ali motor za vklop in vzvratno vožnjo, ta ventil opravi delo zanesljivo in ekonomično. Je standardna oprema v gradbenih strojih, kmetijski opremi, obdelovalnih strojih in splošni industrijski hidravliki.
Ta ventil ne omogoča proporcionalnega nadzora. S preprostim smernim regulacijskim ventilom ne morete gladko spreminjati pretoka ali nadzorovati hitrosti pogona. Če to potrebujete, si namesto tega oglejte Rexrothovo serijo proporcionalnih ventilov 4WRA ali 4WREE. Ti ventili imajo proporcionalne solenoide, elektronske povratne informacije in senzorje položaja, ki vam omogočajo neprekinjen nadzor položaja tuljave na podlagi analognega signala.
Razlika v stroških je precejšnja. Proporcionalni smerni ventil lahko stane več kot 2000 USD, medtem ko osnovni smerni ventil WE 6 stane le delček tega. Za aplikacije, ki potrebujejo le diskretne položaje, poraba dodatnega denarja za proporcionalni nadzor ni smiselna. Preprostejši ventil je bolj zanesljiv, lažji za vzdrževanje in naredi točno to, kar potrebujete.
Za nevarne lokacije Rexroth ponuja protieksplozijsko varne različice ventila WE 6 z ocenami Ex ib IIC T6. Te bi uporabili v kemičnih tovarnah ali rafinerijah nafte, kjer obstaja nevarnost eksplozivne atmosfere. Konstrukcija ventila je enaka, vendar električne komponente izpolnjujejo intrinzične varnostne standarde.
Premisleki glede namestitve in načrtovanja sistema
Pravilna namestitev smernega regulacijskega ventila Rexroth močno vpliva na njegovo delovanje. Ventil je nameščen na podplošče, ki je pritrjena na razdelilnik ali hidravlični blok. Podplošče ima odprtine za povezavo z vašo vodovodno napeljavo. Prepričajte se, da uporabljate podplošče CETOP 3, ki se ujema z vzorcem vrat ventila.
Ventil lahko namestite v kateri koli smeri, vendar morate razmišljati o odvajanju toplote. Podplošče mora imeti toplotno prevodnost vsaj 36,2 W/mK, in če na isti razdelilnik montirate več ventilov, naj bo med središči vsaj 55 mm. Elektromagnetne tuljave se lahko obrnejo za 90 stopinj, kar pomaga, ko delate v tesnih prostorih ali morate električne povezave usmeriti na določen način.
Ena stvar, na katero morate biti pozorni, so omejitve pretoka. Čeprav je ventil ocenjen za 80 litrov na minuto, morate v tlačnem vodu namestiti kartušno dušilko, če bi pogoji v vašem sistemu morda povečali pretok med prehodnimi pojavi ali preklapljanjem. Brez tega tvegate nihanje tuljave ali nepravilno obnašanje, ko delujete blizu omejitve zmogljivosti ventila.
Omejitev tlaka v odprtini rezervoarja je še en premislek pri načrtovanju. Pri vrstah tuljav, označenih z "A" ali "B", če uporabljate pritiske, ki lahko potisnejo odprtino posode nad 160 barov, morate to odprtino obravnavati kot odvodni vod in ne kot povratni vod. Ločeno ga napeljite v rezervoar z minimalnim protitlakom ali izberite drug ventil z višjimi ocenami odprtin rezervoarja.
Odpravljanje pogostih težav
Ko hidravlični sistem s smernim regulacijskim ventilom Rexroth ne deluje pravilno, obstaja logičen način, da ugotovimo, kaj je narobe. Začnite z ročno preglasitvijo. Če lahko tuljavo premikate ročno in aktuator deluje, je vaša težava električna. Preverite napajanje, ožičenje in krmilne signale. Če tudi ročna preglasitev ne premakne tuljave, imate mehansko težavo.
Mehanske težave se običajno nanašajo na kontaminacijo ali poškodbo. Če je ventil deloval v umazanem olju, se je tuljava morda zataknila. Včasih ga lahko sprostite tako, da preklapljate z ročno preglasitvijo, medtem ko rahlo tapkate po ohišju ventila, če pa je kontaminacija resna, morate ventil razstaviti in očistiti ali ga zamenjati.
Električne okvare se pogosto kažejo kot pregorele elektromagnetne tuljave. Če izmerite neskončen upor na sponkah tuljave, je tuljava odprta in jo je treba zamenjati. Nizek upor lahko pomeni kratek stik. Običajne enosmerne tuljave običajno berejo med 10 in 50 ohmov, odvisno od nazivne napetosti. AC tuljave berejo nižje, pogosto okoli 3 do 8 ohmov.
Puščanje je še ena pogosta težava pri starejših ventilih. Tesnila, ki preprečujejo uhajanje olja navzven, in tesnilo, ki preprečuje notranje uhajanje mimo tuljave, se sčasoma obrabita. Zunanje puščanje je očitno, notranje puščanje pa se kaže kot premikanje aktuatorjev ali izguba zadrževalne sile. Zamenjava kompleta tesnil to običajno odpravi, Rexroth pa nudi podrobna navodila za obnovo v svoji vzdrževalni dokumentaciji.
Večja slika hidravličnega nadzora
Rexroth WE 6 smerni regulacijski ventil predstavlja zrelo tehnologijo, ki se je izkazala v desetletjih industrijske uporabe. Po sodobnih standardih ni vpadljiv ali visokotehnološki, vendar je točno to, kar želite za zanesljivo hidravlično krmiljenje. Ventil dobro opravi eno nalogo, izdelan je po standardu kakovosti in sledi industrijskim konvencijam, ki poenostavljajo delo z njim.
Za sisteme, ki potrebujejo več kot 80 litrov na minuto, Rexroth ponuja serijo pilotsko vodenih ventilov WEH. Ti uporabljajo majhen ventil tipa WE 6 kot pilotno stopnjo za krmiljenje veliko večje glavne tuljave. Serija WEH se meri do velikosti NG32 in lahko prenese več kot 1000 litrov na minuto. Dejstvo, da se celo ti veliki ventili zanašajo na zasnovo WE 6 kot pilotno stopnjo, kaže, kako temeljna je ta arhitektura ventila za hidravlični nadzor.
Ko določate smerni regulacijski ventil za nov sistem ali zamenjate enega v obstoječi opremi, si Rexroth WE 6 serije zasluži resno obravnavo. Zagotavlja visokotlačno zmogljivost, dobre ocene pretoka in dokazano zanesljivost, če pravilno vzdržujete svoj hidravlični sistem. Standardizirana montaža pomeni, da niste vezani na enega dobavitelja, vendar sta Rexrothova inženirska kakovost in podpora dobra izbira za to kritično komponento.
Razumevanje, kaj "WE 4" v resnici pomeni, poznavanje omejitev zmogljivosti in zavedanje, zakaj je čistoča tekočine tako pomembna, vam bo pomagalo kar najbolje izkoristiti te ventile. Ne glede na to, ali vzdržujete floto mobilne opreme, načrtujete nov industrijski stroj ali odpravljate težave s hidravličnim sistemom, ki ne deluje pravilno, smerni regulacijski ventil Rexroth ostaja praktična in učinkovita rešitev za potrebe hidravličnega krmiljenja.
