Ventili za razbremenitev tlaka(PRV) so bistveni varnostne naprave v industrijskih sistemih. Samodejno sprostijo presežek Pritisk za preprečevanje poškodb opreme, okvare sistema ali nevarnih eksplozij. Razumevanje, kako delujejo ti ventili in njihov obratovalni status, je ključnega pomena za Vzdrževanje varnih in učinkovitih industrijskih operacij.
Ta celovita analiza zajema Vse, kar morate vedeti o ventilih za razbremenitev tlaka, iz osnovnih načel za napredne tehnike spremljanja. Raziskali bomo različne vrste ventilov, skupne težave, strategije vzdrževanja in industrijski standardi, ki jih ohranjajo Kritične varnostne naprave delujejo pravilno.
Ventil za pomoč pri tlaku je kot varnost zaščita za sisteme pod tlakom. Zamislite si to kot gumb za samodejno sprostitev, ki Odpre se, ko pritisk postane previsok. Ko pritisk znotraj sistema doseže a Nevarna raven se odpre ventil, da se nekatere tekočine pod tlakom (plin oz tekočina) pobeg. Ko pritisk pade nazaj na varno, se ventil zapre spet.
Ventil deluje s preprostim, vendar učinkovit mehanizem. Vzmetni ali pilotni sistem nenehno spremlja pritisk. Ko pritisk postane dovolj močan, da premaga vzmetno silo, ventil odpre. To se zgodi samodejno brez človeškega nadzora, zaradi česar je Zanesljiva zadnja obrambna linija pred nesrečami, povezanimi s pritiskom.
Industrijske nesreče, ki vključujejo prekomerni pritisk lahko katastrofalno. Označena je bila znana jedrska nesreča na tri milje Kako kritični so ti ventili za varnost. Brez ustreznega tlaka, Oprema lahko eksplodira, kar povzroči:
PRV -ji služijo kot končna varnostna ovira, Zaščita tako ljudi kot opreme, kadar drugi krmilni sistemi ne uspejo.
Razumevanje ključnih komponent pomaga Pojasnite, kako delujejo ti ventili:
Elementi ventila: Glavni gibljivi deli, vključno z diskom (del, ki se odpira in zapre) in tesnila, ki preprečujejo uhajanje, ko so zaprti.
Zaznavni elementi: Te zaznajo spremembe tlaka. Lahko so bodisi diafragme (za Uporaba z nizkim tlakom, visoko vsebnostjo) ali batov (za visok tlak, Težka uporaba).
Elementi referenčne sile: Ponavadi nastavljive vzmeti, ki nastavijo raven tlaka, na katerih Odpre se ventil. Dodatni deli, kot so šobe in tlačne komore odziv ventila.
Materiali: Skupni materiali vključujejo medenino za splošno uporabo in nerjavno jeklo (ocena 303, 304 ali 316) za jedko okolje. Izbira je odvisna od tega, kakšna vrsta Tekoči ročaji ventila in obratovalne pogoje.
Sodobni ventili, kot je Emersonova J-serija Uporaba uravnotežene zasnove meh, ki zmanjšujejo učinek pritiska na nižji stopnji, pri čemer jih natančneje in zanesljive.
Industrijske aplikacije
PRV -ji najdemo v številnih panogah:
Nafta in plin: Zaščita cevovodov in opreme za predelavo iz nevarnih tlačnih konic.
Kemična obdelava: Preprečevanje eksplozij reaktorjev in zaščito pred bežnimi reakcije.
Parni sistemi: Varovanje kotlov in omrežij za distribucijo pare na moči Rastline in proizvodne prostore.
Obdelava vode: Vzdrževanje varnih pritiskov pri predelavi in distribuciji vode sistemi.
Farmacevtska proizvodnja: Zaščita sterilnih posod in opreme za predelavo.
HVAC sistemi: Zagotavljanje varnega delovanja sistemov za ogrevanje in hlajenje v stavbah.
Pogoste situacije nadtlaka
Več pogojev lahko povzroči nevarno Nadgradnja tlaka:
Medtem ko obe vrsti ščitita pred prekomerni tlak, delujejo drugače:
Ventili za pomoč pri tlaku (PRV): Odprite postopoma in se običajno uporabljajo s tekočinami. Začnejo odpiranje s približno 3-5% nad nastavljenim tlakom in popolnoma zapre, ko pritisk spusti 2-4% pod nastavljeno točko.
Varnostni reliefni ventili (SRV): Hitro odprite z "pop" akcijo in se uporabljajo s plini ali paro. Zvišajo lahko povečanje tlaka za 10-20% nad nastavljenim tlakom.
Kombinirani ventili: Lahko obvlada tekočine in pline, preklapljanje med postopnim in Pop dejanje, odvisno od vrste tekočine.
Vzmetno napolnjeni ventili
To so najpogostejši tip z uporabo a pomlad, da se ventil zapre.
Prednosti:
Slabosti:
Najbolje uporabljen za: Parni kotli, splošne aplikacije
Uravnoteženi meh/batni ventili
Ti ventili kompenzirajo hrbtni tlak učinki z uporabo meh ali batnega sistema.
Prednosti:
Slabosti:
Najbolje uporabljen za: Sistemi s spremenljivim hrbtnim tlakom, umazanimi ali jedkimi storitvami

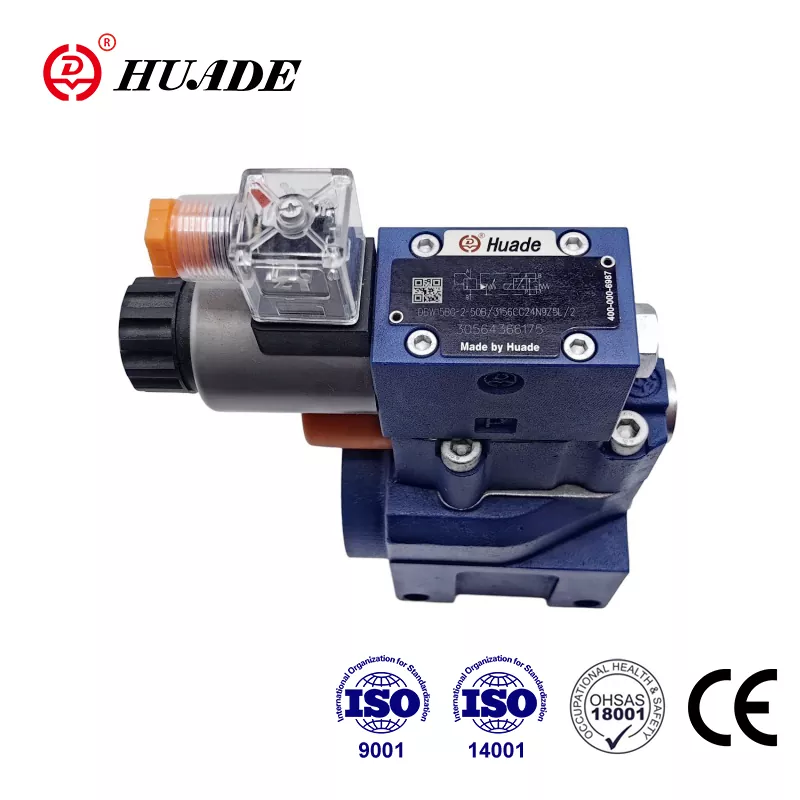

Pilotski ventili
Ti uporabljajo majhen pilotni ventil za nadzor a večji glavni ventil.
Prednosti:
Slabosti:
Najbolje uporabljen za: Sistemi velikih zmogljivosti, aplikacije z visokim pritiskom
Diske rupture
To so tanki kovinski diski, ki so počili, ko Pritisk postane previsok.
Prednosti:
Slabosti:
Najbolje uporabljen za: Redki nadtlačni dogodki, jedko okolje
Ventili za relief
Ti posebni ventili se odprejo znotraj milisekund za zaščito pred nenadnimi pritiski.
Prednosti:
Slabosti:
Najbolje uporabljen za: Zaščita pred hitrimi spremembami v cevovodih
Nastavi pritisk
To je pritisk, pri katerem ventil Začne se odpirati. Mora biti kalibriran skrbno, običajno testiran trikrat Zagotovite natančnost znotraj ± 3% ali 0,1 bara. Običajni delovni tlak mora biti Vsaj 20% pod nastavljenim tlakom (najmanj 10%), da se prepreči puščanje.
Reliefni tlak in nadtlak
Relief tlak je enak pritiskalu plus Dodatek o nadtlaku. Različne aplikacije omogočajo različno nad pritiskom Ravni:
Standardi ASME omejujejo prekomerno pritisk na 10% Največji dovoljeni delovni tlak (MAWP) za večino plovil ali 21% med požarom nujne primere.
Ponovna tlak in pihanje
Tlak ponovnega sedeža je, ko ventil v celoti se spet zapre. Razstrelitev je razlika med nastavljenim pritiskom in ponovnim presaditvijo Pritisk, običajno 4-20%. Marža 3-5% preprečuje klepetanje.
Največji dovoljeni delovni tlak (MAWP)
To je najvišji tlak zaščitenega Oprema lahko varno ravna. Tlak nastavitve ventila ne sme presegati MAWP in Različni tlak ne sme presegati največjega dovoljenega nakopičenega tlaka (Maap).
Razumevanje tipičnih načinov napake pomaga Z odpravljanjem težav in preprečevanja:
Ventil se ne odpre pri nastavljenem tlaku
Vzroki:
Posledice: Previsoka tlaka sistema, potencialna poškodba opreme ali eksplozija
Sistemski tlak sistema (ventil ne uspe Odprt)
Vzroki:
Posledice: Katastrofalna okvara, varnostni incidenti (kot primer na otoku tri milje)
Puščanje ventilov
Vzroki:
Posledice: Izguba energije, sproščanje okolja, neučinkovitost sistema
Kramljanje in vibracije
Vzroki:
Posledice: Hitra obraba komponent ventila, poškodba cevi, hrup
Drži, obraba in korozija
Vzroki:
Posledice: Okvara ventila, nepričakovano puščanje, kompromis varnostnega sistema
Večina težav izvira iz sistemskih vprašanj Namesto napak ventila, poudarjajo pomen pravilne izbire, Namestitev in vzdrževanje.
Strategije vzdrževanja
Preventivno vzdrževanje: Redni pregled, čiščenje, mazanje in testiranje. Visoko tvegano Vloge lahko zahtevajo letno vzdrževanje.
Večji prenovi: Popolno demontažo, nedestruktivno testiranje, komponenta zamenjava in popolno testiranje, preden se vrnete v servis.
Diagnostične tehnike
Osnovni pregled: Vizualni pregledi in testiranje puščanja lahko prepoznajo očitne težave.
Napredno nedestruktivno testiranje (NDT):
Te napredne tehnike lahko zaznajo težave zgodaj, zmanjšanje stroškov in preprečevanje napak.
Pametno spremljanje in napovedovanje Vzdrževanje
Sodobna tehnologija ponuja prefinjeno Sistemi za spremljanje:
Brezžično akustično spremljanje: Sistemi, kot je Rosemount 708, lahko zaznajo delovanje ventila brez fizični stik.
Oddajniki položaja: Naprave, kot je Fisher 4400, nenehno nadzorni položaj ventila.
Umetna inteligenca: AI in strojno učenje analizirajo podatke o spremljanju za napovedovanje neuspehe, preden se pojavijo.
Podjetja, ki uporabljajo te tehnologije do 50% zmanjšanje nenačrtovanih zaustavitev. Zgodbe o uspehu iz Shell -a, splošno Motors in Frito-Lay kažejo prihranke milijonov dolarjev s pomočjo napovedi Programi vzdrževanja.
Pregled na podlagi tveganja (RBI) in Vzdrževanje, osredotočeno na zanesljivost (RCM)
RBI: Količinsko opredeljuje verjetnost okvare in posledic, kar omogoča vzdrževanje Viri za osredotočanje na opremo z najvišjim tveganjem.
RCM: Vzame a pristop, usmerjen v funkcijo, in določa najučinkovitejše naloge za vzdrževanje vsaka komponenta.
Ti pristopi delujejo skupaj pri optimizaciji Urniki vzdrževanja in izboljšanje splošne zanesljivosti sistema.
Skladnost z industrijskimi standardi Bistveno za varnost in pravno delovanje:
Koda asme kotla in tlačne posode
API standardi
Serija ISO 4126
Mednarodni standardi, ki zajemajo varnost Zahteve za ventila, vključno s pilotskimi ventili in diski za razbijanje.
Direktiva o tlačni opremi (PED) 2014/68/EU
Evropski predpisi, ki zahtevajo označevanje CE in ocena skladnosti za tlačno opremo.
Zahteve OSHA
Ameriški predpisi o varnosti na delovnem mestu Izolacija ventila in zahtevata neodvisne sisteme za pomoč pri tlaku.
Tehnološki trendi in prihodnost Razvoj
Digitalna integracija
Sodobni PRV vse bolj vključujejo Digitalni sistemi za spremljanje in nadzor. Pametni ventili lahko sporočijo svoje Status, napovedujte potrebe po vzdrževanju in samodejno optimizirajo zmogljivost.
Napredni materiali
Novi materiali se bolje upirajo koroziji in trajajo dlje v ostrih okoljih. Ti materiali zmanjšujejo vzdrževanje zahteve in izboljšanje zanesljivosti.
Simulacija in modeliranje
Računalniške simulacije pomagajo inženirjem oblikovati boljši sistemi ventilov in napovedujejo delovanje v različnih pogojih. To zmanjšuje potrebo po dragih fizičnih testiranjih.
Okoljski vidiki
Novejši ventili zmanjšujejo emisije in vpliv na okolje ob ohranjanju varnostnih zmogljivosti. To je še posebej Pomembno na področju kemične predelave in rafiniranja olja.
Status obratovalnega ventila tlaka vključuje oba parametre v stanju dinamičnega ravnovesja (na primer nastavljena tlak in zmogljivost pretoka) in Značilnosti prehodnega odziva (na primer čas odpiranja in zaščita pred prenapetostjo). Zanesljivost je odvisna od ustrezne skladnosti standardov, redno vzdrževanje in Vse bolj pametni sistemi za spremljanje.
Pomembna odkritja nedavnih raziskav:
Za oblikovanje in izbiro:
Za delovanje in vzdrževanje:
Za skladnost s predpisi:
Za poslovno podporo:
Z upoštevanjem teh priporočil in Ohranjanje celovitega pristopa k upravljanju ventila za relištve, Organizacije lahko zagotovijo varno, zanesljivo in stroškovno učinkovite operacije izpolnjevanje vseh regulativnih zahtev.
Prihodnost ventila za razbremenitev tlaka Tehnologija je videti obetavna, s pametnim spremljanjem, napovedovalnim vzdrževanjem in Napredni materiali, ki še naprej izboljšujejo varnost in zanesljivost. Ostati obveščeni o teh dogodkih in izvajanju najboljših praks bodo bistvenega pomena za ohranjanje konkurenčne prednosti in hkrati zagotavljanje najvišje ravni varnosti.
