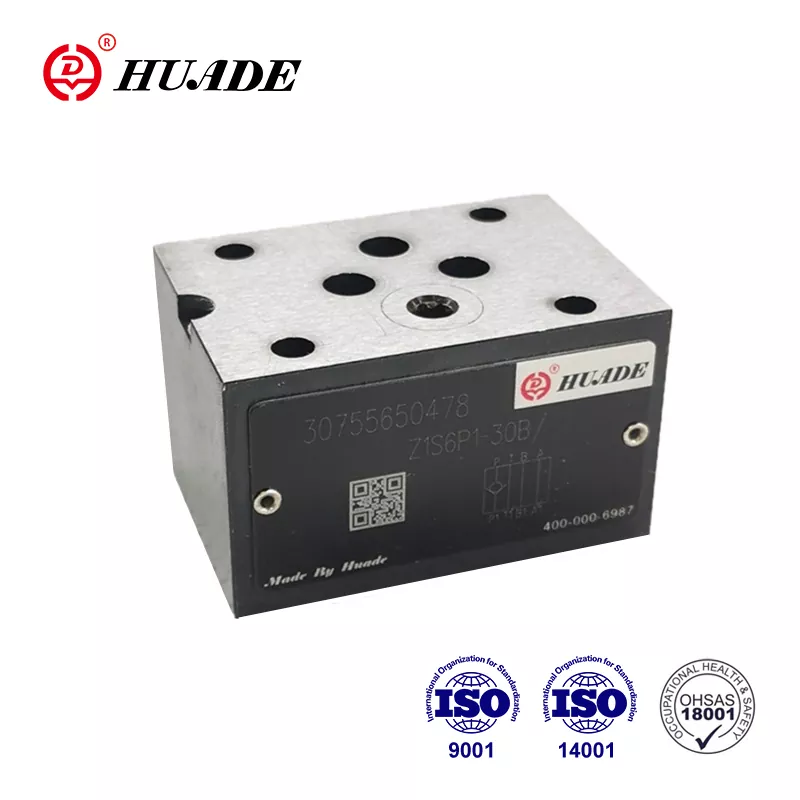

Sendvič plošča povratnega ventila Z1S

Huade je kot vodilni kitajski proizvajalec tehnologije hidravličnega prenosa in krmiljenja vključil najsodobnejšo tehnologijo podjetja Rexroth. Protipovratni ventil Huade® Z1S lahko popolnoma nadomesti serijo Z1S, ki jo ponuja Rexroth. Je stroškovno učinkovit. Huade je opravil ISO9001, ISO14001 in ISO45001. Kartušni ventil Huade® Z1S ima zanesljivo delovanje. To je stara nacionalna znamka na Kitajskem. Je tehnološko naprednejši in vzdržljivejši od podobnih izdelkov v tej liniji.

Parameter izdelka sendvič plošče povratnega ventila Z1S

Lastnosti izdelka in uporaba sendvič plošče povratnega ventila Z1S

Lastnosti:

▶ Ventil s sendvič ploščo za uporabo v sklopih navpičnega zlaganja

▶ 8 različnih izolacijskih funkcij

Uporaba:

Ta sendvič plošča povratnega ventila tipa Z1S se uporablja za navpično zlaganje.

4. Funkcije, razdelek, simboli sendvič plošče povratnega ventila Z1S

Ventil Z1S je povratni ventil z neposrednim upravljanjem v obliki sendvič plošče. Uporablja se za neprepustno zapiranje v eni smeri in omogoča prost pretok v nasprotni smeri. Ta vrsta ventila ima kovinsko tesnilo med loputo (3) in ohišjem (1). Nepovratni ventili tipa Z1S so še posebej primerni za aplikacije z obratovalnimi tlaki nad 10,0 MPa in hitrostmi pretoka nad 4 m/s.

Obvestilo o sendvič plošči povratnega ventila Z1S

1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.

2. Rezervoar mora biti zaprt in na vhodu za zrak mora biti nameščen zračni filter.

3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.

4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.

5. Hrapavost površine, povezane z ventilom, mora biti 0,8.

6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
